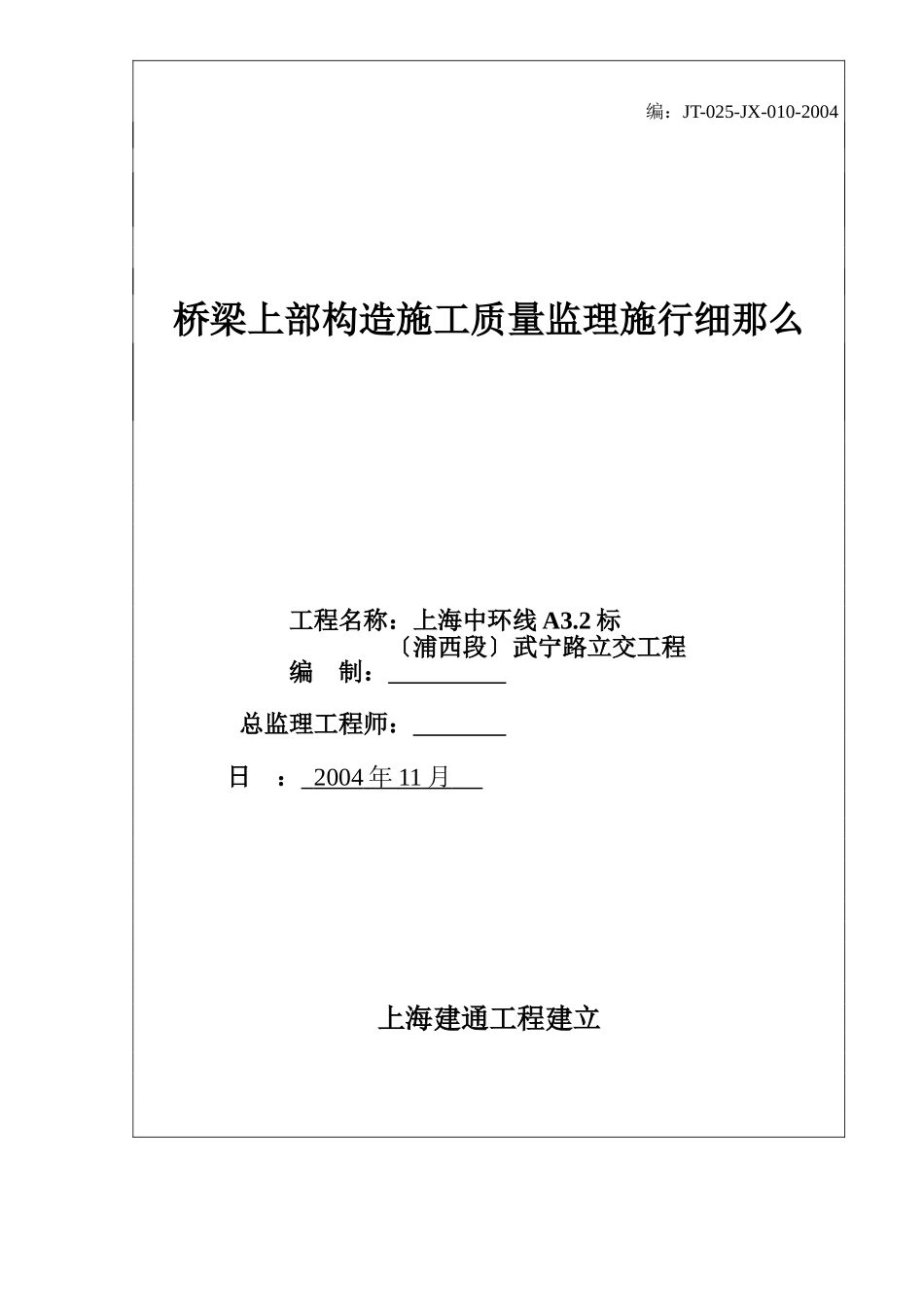

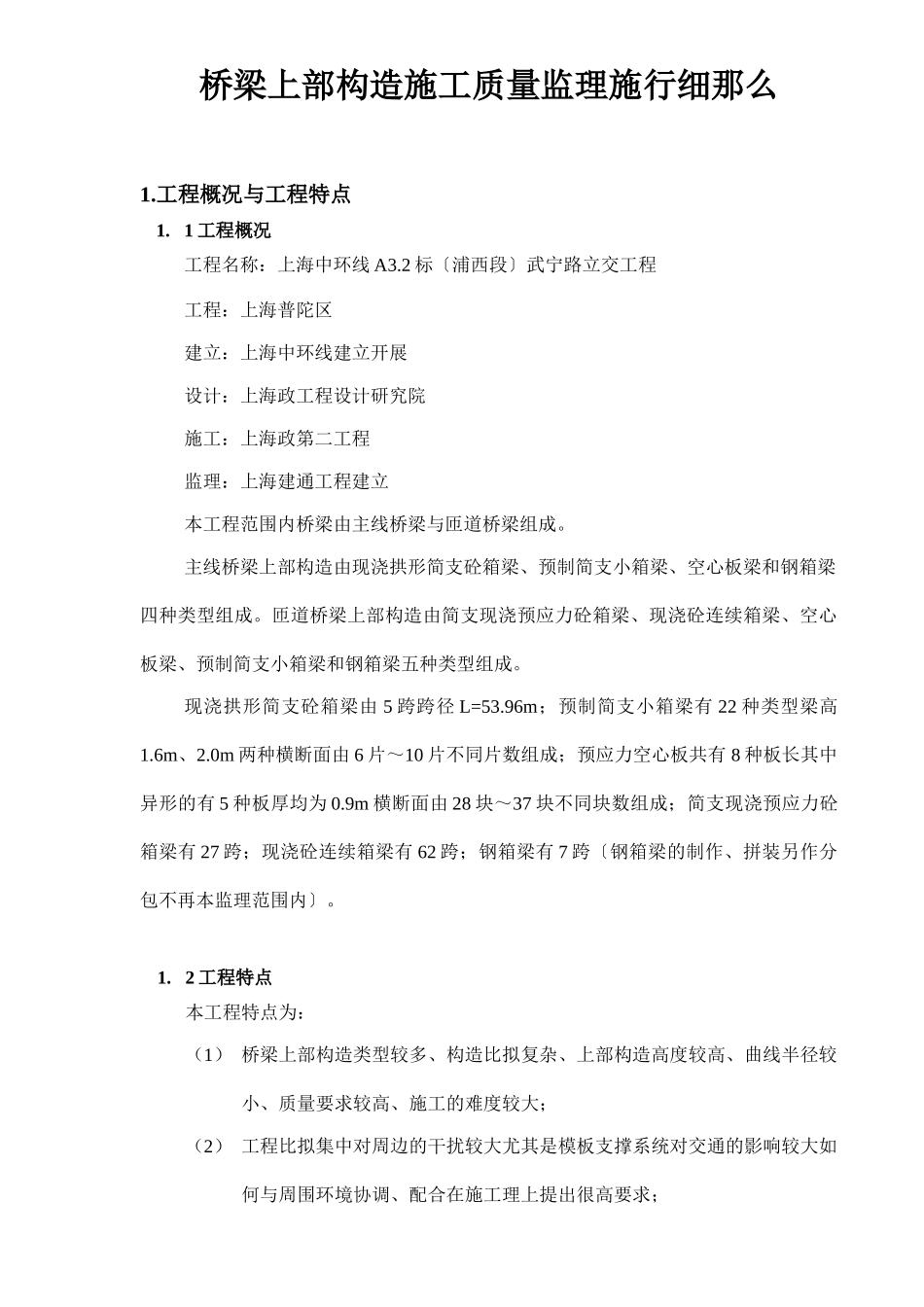

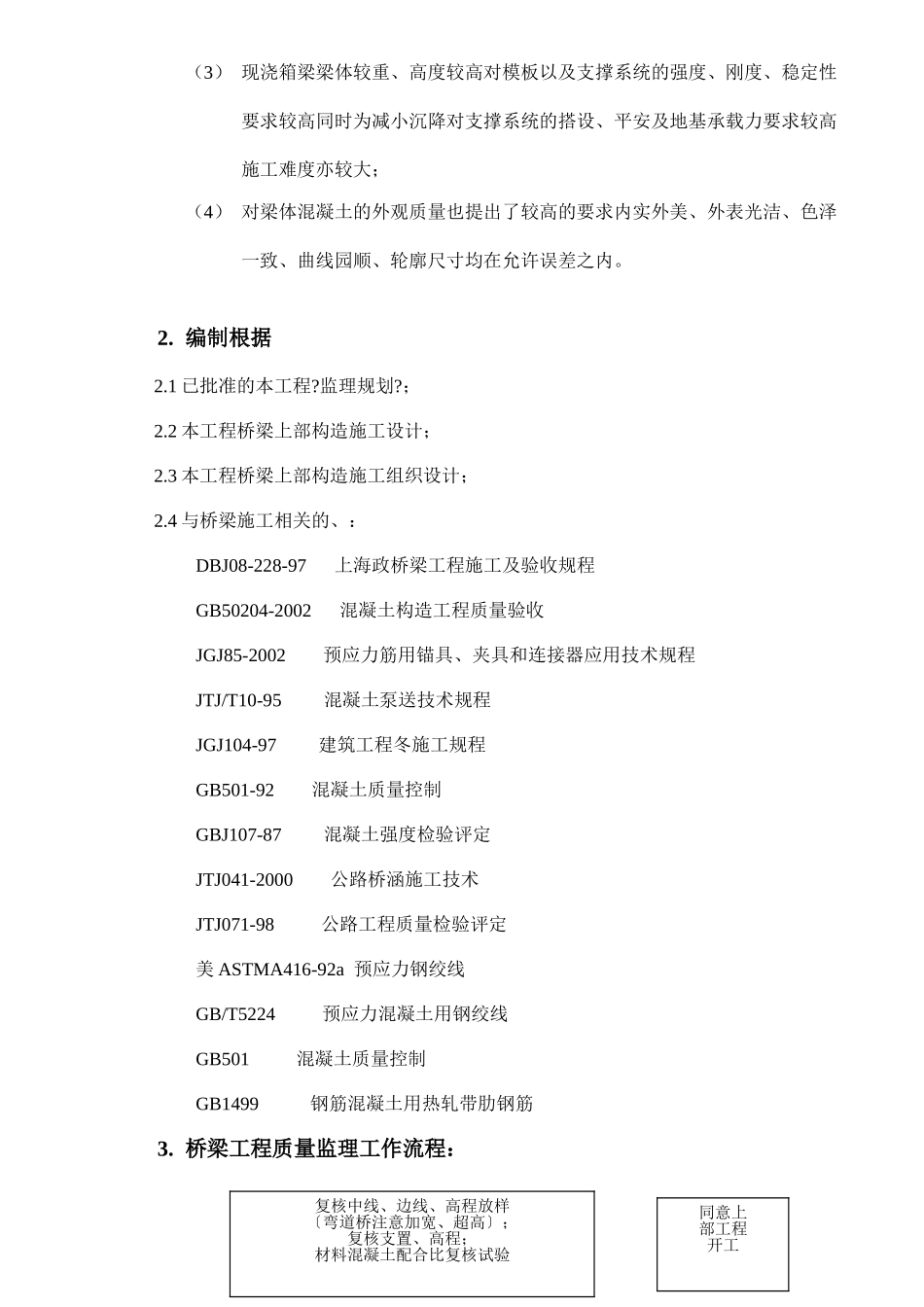

编：JT-025-JX-010-2004桥梁上部构造施工质量监理施行细那么工程名称：上海中环线A3.2标〔浦西段〕武宁路立交工程编制：总监理工程师：日：2004年11月上海建通工程建立桥梁上部构造施工质量监理施行细那么1.工程概况与工程特点1.1工程概况工程名称：上海中环线A3.2标〔浦西段〕武宁路立交工程工程：上海普陀区建立：上海中环线建立开展设计：上海政工程设计研究院施工：上海政第二工程监理：上海建通工程建立本工程范围内桥梁由主线桥梁与匝道桥梁组成。主线桥梁上部构造由现浇拱形简支砼箱梁、预制简支小箱梁、空心板梁和钢箱梁四种类型组成。匝道桥梁上部构造由简支现浇预应力砼箱梁、现浇砼连续箱梁、空心板梁、预制简支小箱梁和钢箱梁五种类型组成。现浇拱形简支砼箱梁由5跨跨径L=53.96m；预制简支小箱梁有22种类型梁高1.6m、2.0m两种横断面由6片～10片不同片数组成；预应力空心板共有8种板长其中异形的有5种板厚均为0.9m横断面由28块～37块不同块数组成；简支现浇预应力砼箱梁有27跨；现浇砼连续箱梁有62跨；钢箱梁有7跨〔钢箱梁的制作、拼装另作分包不再本监理范围内〕。1.2工程特点本工程特点为：（1）桥梁上部构造类型较多、构造比拟复杂、上部构造高度较高、曲线半径较小、质量要求较高、施工的难度较大；（2）工程比拟集中对周边的干扰较大尤其是模板支撑系统对交通的影响较大如何与周围环境协调、配合在施工理上提出很高要求；（3）现浇箱梁梁体较重、高度较高对模板以及支撑系统的强度、刚度、稳定性要求较高同时为减小沉降对支撑系统的搭设、平安及地基承载力要求较高施工难度亦较大；（4）对梁体混凝土的外观质量也提出了较高的要求内实外美、外表光洁、色泽一致、曲线园顺、轮廓尺寸均在允许误差之内。2.编制根据2.1已批准的本工程?监理规划?；2.2本工程桥梁上部构造施工设计；2.3本工程桥梁上部构造施工组织设计；2.4与桥梁施工相关的、：DBJ08-228-97上海政桥梁工程施工及验收规程GB50204-2002混凝土构造工程质量验收JGJ85-2002预应力筋用锚具、夹具和连接器应用技术规程JTJ/T10-95混凝土泵送技术规程JGJ104-97建筑工程冬施工规程GB501-92混凝土质量控制GBJ107-87混凝土强度检验评定JTJ041-2000公路桥涵施工技术JTJ071-98公路工程质量检验评定美ASTMA416-92a预应力钢绞线GB/T5224预应力混凝土用钢绞线GB501混凝土质量控制GB1499钢筋混凝土用热轧带肋钢筋3.桥梁工程质量监理工作流程：复核中线、边线、高程放样〔弯道桥注意加宽、超高〕；复核支置、高程；材料混凝土配合比复核试验同意上部工程开工4.桥梁上部构造监理目的4.1桥梁上部构造总体质量应符合验收要求桥梁总体实测工程〔JTJ071-98〕项次检查工程规定值或允许偏向检查和频率1桥面中心偏位(mm)10用经纬仪检查3～8次支架沉落量检测〔考察支架变形和地基承载力〕；检查运输、起重设备、试吊。混凝土养护、拆模施工预应力、孔道灌浆检查模板、钢筋、预埋件及预埋件位置；〔检查沉降观测布置〕现浇混凝土〔制作试件〕。复验中线、高程预制构件：预制梁检查验收、合格证；板梁架设方案审核；起重设备检查属实；支座安装施工监理。监理旁站监视签证钢筋模板工序报验单签认工序报验单签认工序报验单签认工序报验单拆架桥面系：梁体连接施工监理；桥面铺装施工监理；防撞墙、栏杆、灯柱、人行道监理。2车行道宽(mm)±10用钢尺量每孔3～5处3桥长(mm)+300-100用测距仪检查4引道中心线与桥梁中心线的衔接(mm)±20分别将引道中心线和桥梁中心线延长至桥长端部比拟其平面位置5桥头高程衔接(mm)±3用水准仪测量4.2防撞护栏、灯柱安装质量和允许偏向符合要求防撞护栏、灯柱安装允许偏向〔CJJ2-90〕、〔DBJ08-228-97〕序项目允许偏向(mm)检验频率检验范围点数1顺直度防撞护栏±20每孔2用尺量2垂直度(全高)灯柱202用经纬仪测量纵横向各计1点3相邻孔高差防撞护栏5每跨侧2用尺量4灯柱平面位置顺桥向201用尺量横桥向1014.3预制板梁检查验收须符合验标要求预制板梁实测工程〔DBJ08-228-97〕项次检查工程规定值或允许偏向检测范围频率检查1混凝土强度不低于设计强度每个构件试验2板梁长度(mm)0-102用尺量3宽度(mm)板梁顶宽0-105...
