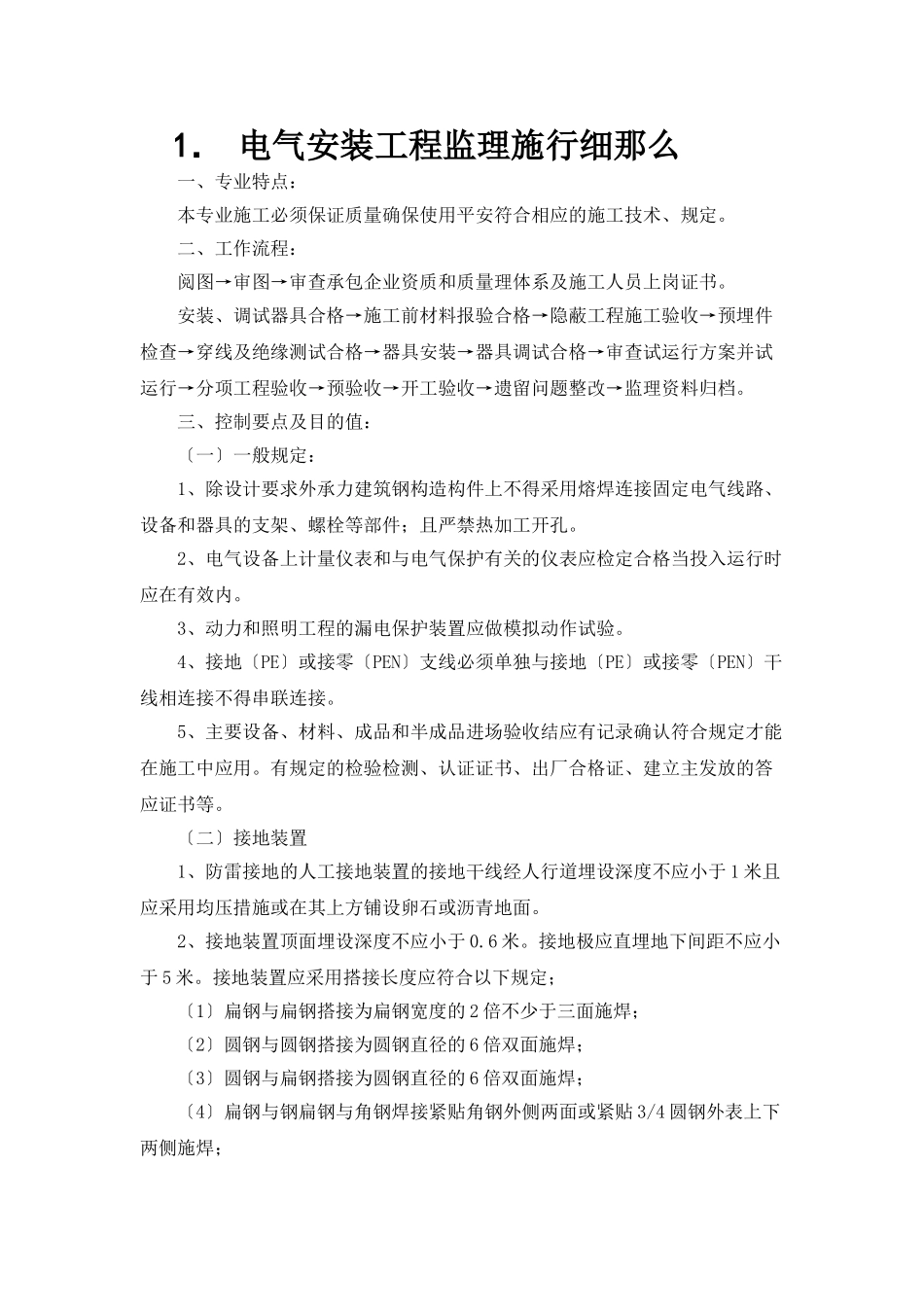

1．电气安装工程监理施行细那么一、专业特点：本专业施工必须保证质量确保使用平安符合相应的施工技术、规定。二、工作流程：阅图→审图→审查承包企业资质和质量理体系及施工人员上岗证书。安装、调试器具合格→施工前材料报验合格→隐蔽工程施工验收→预埋件检查→穿线及绝缘测试合格→器具安装→器具调试合格→审查试运行方案并试运行→分项工程验收→预验收→开工验收→遗留问题整改→监理资料归档。三、控制要点及目的值：〔一〕一般规定：1、除设计要求外承力建筑钢构造构件上不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。2、电气设备上计量仪表和与电气保护有关的仪表应检定合格当投入运行时应在有效内。3、动力和照明工程的漏电保护装置应做模拟动作试验。4、接地〔PE〕或接零〔PEN〕支线必须单独与接地〔PE〕或接零〔PEN〕干线相连接不得串联连接。5、主要设备、材料、成品和半成品进场验收结应有记录确认符合规定才能在施工中应用。有规定的检验检测、认证证书、出厂合格证、建立主发放的答应证书等。〔二〕接地装置1、防雷接地的人工接地装置的接地干线经人行道埋设深度不应小于1米且应采用均压措施或在其上方铺设卵石或沥青地面。2、接地装置顶面埋设深度不应小于0.6米。接地极应直埋地下间距不应小于5米。接地装置应采用搭接长度应符合以下规定；〔1〕扁钢与扁钢搭接为扁钢宽度的2倍不少于三面施焊；〔2〕圆钢与圆钢搭接为圆钢直径的6倍双面施焊；〔3〕圆钢与扁钢搭接为圆钢直径的6倍双面施焊；〔4〕扁钢与钢扁钢与角钢焊接紧贴角钢外侧两面或紧贴3/4圆钢外表上下两侧施焊；〔5〕除埋设在混凝土中的焊接接头外有防腐措施；3、明敷接地引下线及室内接地干线的支持件间距应均匀。程度直线部分为0.5-1.5米垂直直线部分为1.5-3米弯曲部分为0.3-0.5米。4、接地电阻测量值必须符合设计要求；〔三〕电线导敷设1、金属导必须接地〔PE〕或接零〔PEN〕可靠当采用镀锌钢导用以专用接地卡跨接跨接连线为软钢芯线截面积不小于4平方毫米非镀锌导采用螺纹连接时跨接地线可以焊接跨接线直径不小于6毫米。2、暗配导埋设深度与建筑物、构筑物外表间隔不小于15毫米明配导应排列整齐固定点间距均匀、安装结实；3、绝缘导敷设应口平整光滑；与、与盒〔箱〕等器件采用插入法连接时应采用专用胶合剂接口结实封。〔四〕电线、电缆的敷设1、三相或单相的交流单芯电缆不得单独穿于钢导内。2、不同回路、不同电压等级和交流与直流的电线不应穿于同一导内；同一交流回路的电线应穿于同一金属导内且内电线不得有接头。3、电线、电缆穿之前应去除内杂物和积水口应有保护措施不得进入接线〔箱〕的垂直口穿入电线、电缆后口应封。〔五〕电缆桥架安装和桥架内电缆敷设1、金属电缆桥架及其支架和引入或引出的金属电缆导必须接地〔PE〕或接零〔PEN〕可靠；金属电缆桥架及其支架全长应不少于2处与接地〔PE〕或接零〔PEN〕干线相连接；非镀锌电缆桥架间连接板的两端跨接铜芯接地线接地线最小允许截面积不小于4平方毫米；镀锌电缆桥架间连接板的两端不跨接接地线但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓；2、电缆铺设严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷；3、电缆桥架安装应符合以下规定：〔1〕直线段钢制电缆桥架长度超过30米设有伸缩节跨越建筑物变形缝处设置补偿装置；〔2〕电缆桥架转弯处的弯曲半径不小于桥架内电缆最小允许弯曲半径；〔3〕电缆桥架支架间距符合设计要求无设计要求时程度安装的支架间距为1.5-3米垂直安装的支架间距不大于2米；〔4〕桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏螺母位于桥架外侧。4、桥架内电缆铺设；〔1〕大于45度倾斜铺设的电缆每隔2米处设固定点；〔2〕电缆出入电缆沟、子口等处做封处理；〔3〕排列整齐程度敷设的电缆首尾两端转弯两侧及每隔5-10米处设固定点辐射在垂直桥架内电缆固定点的间距全塑电力电缆为1米。非全塑电力电缆为1.5米；控制电缆为1米。〔4〕电缆的首末端及分支处应设标志牌；〔六〕灯具安装：1〕普通灯具的安装1、灯具的固定应符合以下规定：〔1〕灯具固定结实可靠不使用...
