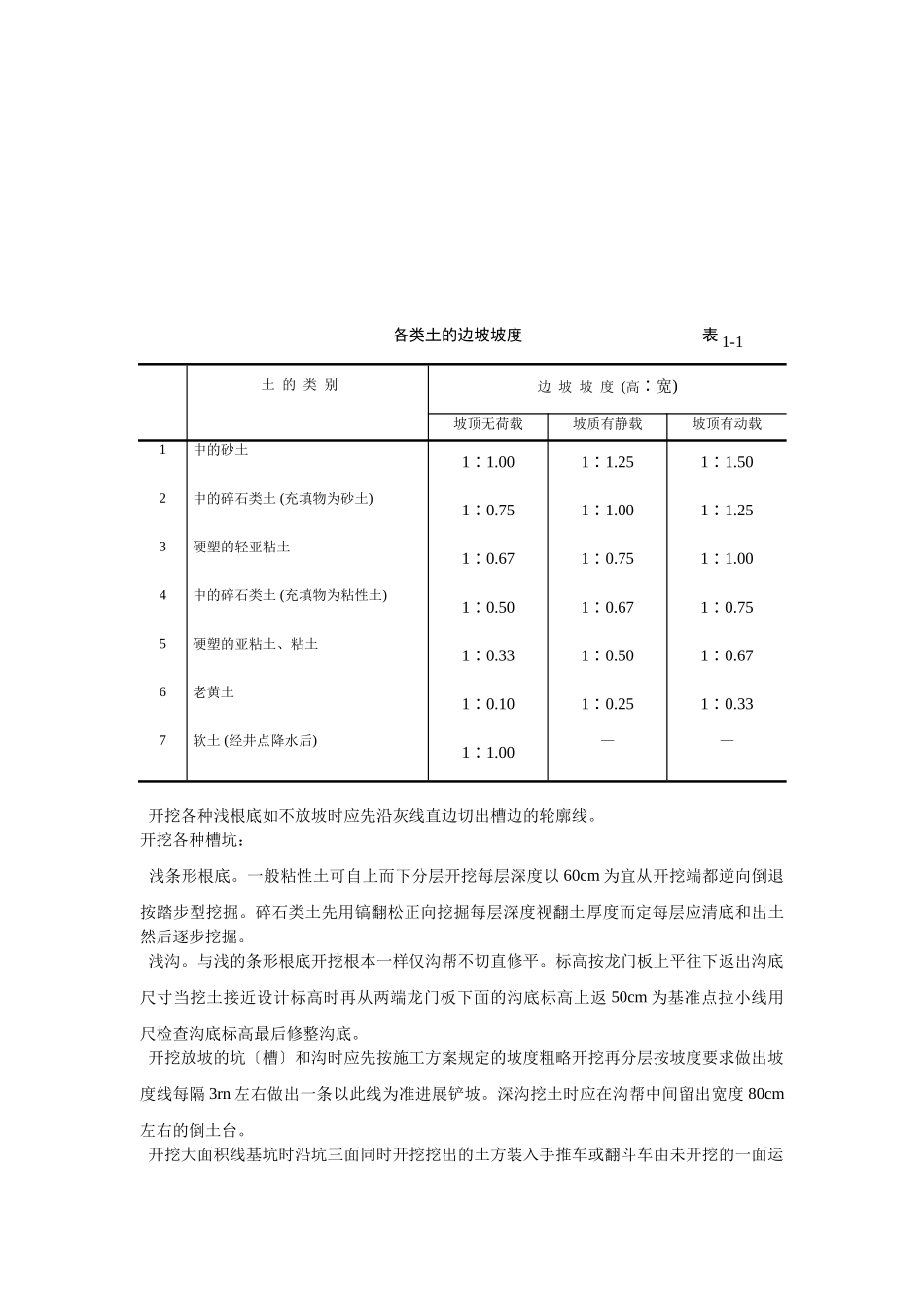

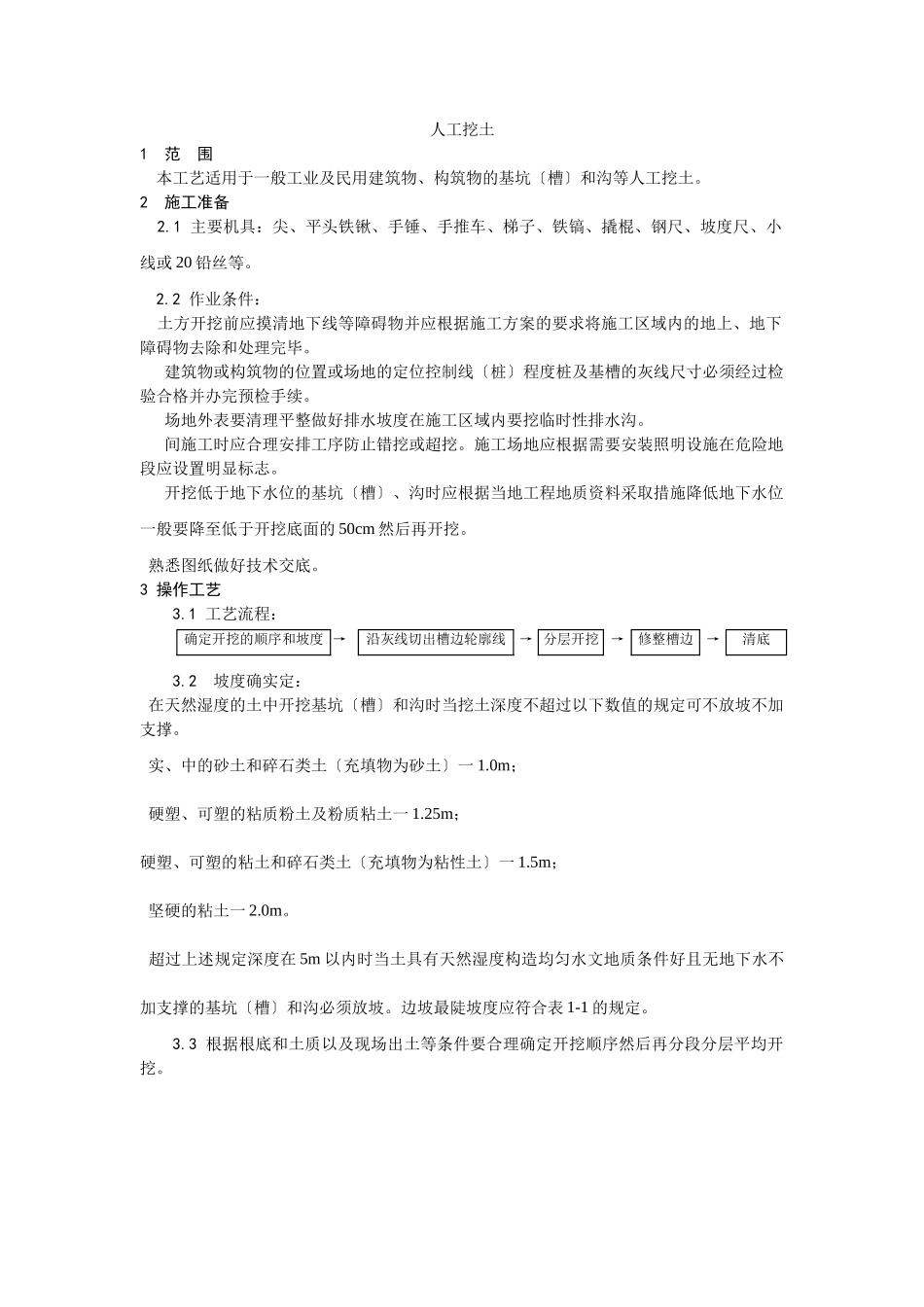

人工挖土1范围本工艺适用于一般工业及民用建筑物、构筑物的基坑〔槽〕和沟等人工挖土。2施工准备2.1主要机具：尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线或20铅丝等。2.2作业条件：土方开挖前应摸清地下线等障碍物并应根据施工方案的要求将施工区域内的地上、地下障碍物去除和处理完毕。建筑物或构筑物的位置或场地的定位控制线〔桩〕程度桩及基槽的灰线尺寸必须经过检验合格并办完预检手续。场地外表要清理平整做好排水坡度在施工区域内要挖临时性排水沟。间施工时应合理安排工序防止错挖或超挖。施工场地应根据需要安装照明设施在危险地段应设置明显标志。开挖低于地下水位的基坑〔槽〕、沟时应根据当地工程地质资料采取措施降低地下水位一般要降至低于开挖底面的50cm然后再开挖。熟悉图纸做好技术交底。3操作工艺3.1工艺流程：确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底3.2坡度确实定：在天然湿度的土中开挖基坑〔槽〕和沟时当挖土深度不超过以下数值的规定可不放坡不加支撑。实、中的砂土和碎石类土〔充填物为砂土〕一1.0m；硬塑、可塑的粘质粉土及粉质粘土一1.25m；硬塑、可塑的粘土和碎石类土〔充填物为粘性土〕一1.5m；坚硬的粘土一2.0m。超过上述规定深度在5m以内时当土具有天然湿度构造均匀水文地质条件好且无地下水不加支撑的基坑〔槽〕和沟必须放坡。边坡最陡坡度应符合表1-1的规定。3.3根据根底和土质以及现场出土等条件要合理确定开挖顺序然后再分段分层平均开挖。各类土的边坡坡度表1-1边坡坡度(高∶宽)坡顶无荷载坡质有静载坡顶有动载1中的砂土1∶1.001∶1.251∶1.502中的碎石类土(充填物为砂土)1∶0.751∶1.001∶1.253硬塑的轻亚粘土1∶0.671∶0.751∶1.004中的碎石类土(充填物为粘性土)1∶0.501∶0.671∶0.755硬塑的亚粘土、粘土1∶0.331∶0.501∶0.676老黄土1∶0.101∶0.251∶0.337软土(经井点降水后)1∶1.00——开挖各种浅根底如不放坡时应先沿灰线直边切出槽边的轮廓线。开挖各种槽坑：浅条形根底。一般粘性土可自上而下分层开挖每层深度以60cm为宜从开挖端都逆向倒退按踏步型挖掘。碎石类土先用镐翻松正向挖掘每层深度视翻土厚度而定每层应清底和出土然后逐步挖掘。浅沟。与浅的条形根底开挖根本一样仅沟帮不切直修平。标高按龙门板上平往下返出沟底尺寸当挖土接近设计标高时再从两端龙门板下面的沟底标高上返50cm为基准点拉小线用尺检查沟底标高最后修整沟底。开挖放坡的坑〔槽〕和沟时应先按施工方案规定的坡度粗略开挖再分层按坡度要求做出坡度线每隔3rn左右做出一条以此线为准进展铲坡。深沟挖土时应在沟帮中间留出宽度80cm左右的倒土台。开挖大面积线基坑时沿坑三面同时开挖挖出的土方装入手推车或翻斗车由未开挖的一面运土的类别至弃土地点。3.4开挖基坑〔槽〕或沟当接近地下水位时应先完成标高最低处的挖方以便在该处集中排水。开挖后在挖到距槽底50cm以内时测量放线人员应配合抄出距槽底50cm平线；自每条槽端部20cm处每隔2～3m在槽帮上钉程度标高小木橛。在挖至接近槽底标高时用尺或事先量好的50cm尺杆随时以小木橛上平校核槽底标高。最后由两端轴线〔中心线〕引桩拉通线检查距槽边尺寸确定槽宽据此修整槽帮最后去除槽底土方修底铲平。3.5基坑〔槽〕沟的直立帮和坡度在开挖过程和敞露间应防止塌方必要时应加以保护。在开挖槽边弃土时应保证边坡和直立帮的稳定。当土质良好时抛于槽边的土方〔或材料〕应距槽〔沟〕边缘0.8m以外高度不宜超过l.5m。在柱基周围、墙基或围墙一侧不得堆土过高。3.6开挖基坑〔槽〕的土方在场地有条件堆放时一定留足回填需用的好土多余的土方应一次运至弃土处防止二次搬运。3.7土方开挖一般不宜在雨季进展。否那么工作面不宜过大。应分段、逐片的分完成。雨季开挖基坑〔槽〕或沟时应注意边坡稳定。必要时可适当放缓边坡或设置支撑。同时应在坑〔槽〕外侧围以土堤或开挖水沟防止地面水流入。施工时应加强对边坡、支撑、土堤等的检查。3.8土方开挖不宜在冬施工。如必须在冬施工时其施工应按冬施方案进展。采用防止冻结法开挖土方时可在冻结前用保温材料覆盖或将表层土翻耕...
