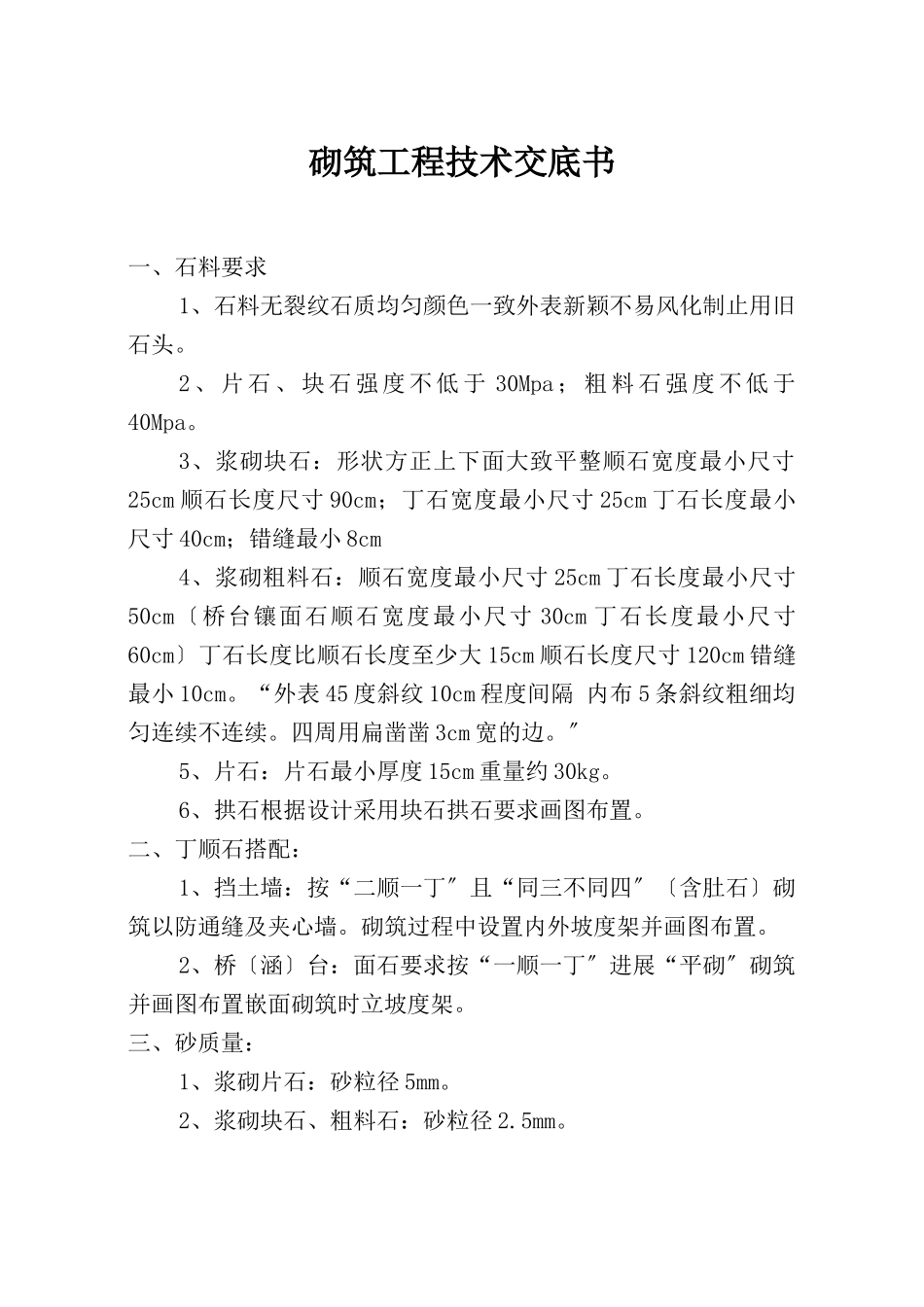

砌筑工程技术交底书一、石料要求1、石料无裂纹石质均匀颜色一致外表新颖不易风化制止用旧石头。2、片石、块石强度不低于30Mpa；粗料石强度不低于40Mpa。3、浆砌块石：形状方正上下面大致平整顺石宽度最小尺寸25cm顺石长度尺寸90cm；丁石宽度最小尺寸25cm丁石长度最小尺寸40cm；错缝最小8cm4、浆砌粗料石：顺石宽度最小尺寸25cm丁石长度最小尺寸50cm〔桥台镶面石顺石宽度最小尺寸30cm丁石长度最小尺寸60cm〕丁石长度比顺石长度至少大15cm顺石长度尺寸120cm错缝最小10cm。“外表45度斜纹10cm程度间隔内布5条斜纹粗细均匀连续不连续。四周用扁凿凿3cm宽的边。〞5、片石：片石最小厚度15cm重量约30kg。6、拱石根据设计采用块石拱石要求画图布置。二、丁顺石搭配：1、挡土墙：按“二顺一丁〞且“同三不同四〞〔含肚石〕砌筑以防通缝及夹心墙。砌筑过程中设置内外坡度架并画图布置。2、桥〔涵〕台：面石要求按“一顺一丁〞进展“平砌〞砌筑并画图布置嵌面砌筑时立坡度架。三、砂质量：1、浆砌片石：砂粒径5mm。2、浆砌块石、粗料石：砂粒径2.5mm。四、泄水孔：泄水孔位置按设计图泄水孔采用φ60mm的PVC并留4的流水坡PVC外露2cm并用7.5#砂浆抹成φ16cm的圆形。五、沉降缝宽2cm施工时垫泡沫板面石处设10cm宽、厚约2cm的沥青浸染木条以保证沉降缝〔包括上、下级挡土墙〕垂直贯穿。六、浆砌片石勾凸缝砌筑过程中外露面预留深约2cm的空缝备作勾凸缝之用以保证凸缝结实；砌体封顶砼外露面侧凸出与凸缝齐平。凸缝宽度3cm。隧道洞门勾缝形式另定。嵌面石勾凹缝缝宽2cm施工完后上黑油漆。七、浆砌工程采用挤浆法施工要求砂浆饱满桥〔涵〕台及大于3m的挡土墙要求采用插入式振动器振捣以做到砂浆饱满。八、基坑应检测基底承载力并进展地质情况描绘及拍照。甬金公路106工程部二00三年三月十甬金高速公路106合同段中铁十六集团第三工程甬金高速公路工程部砌筑工程技术交底书
