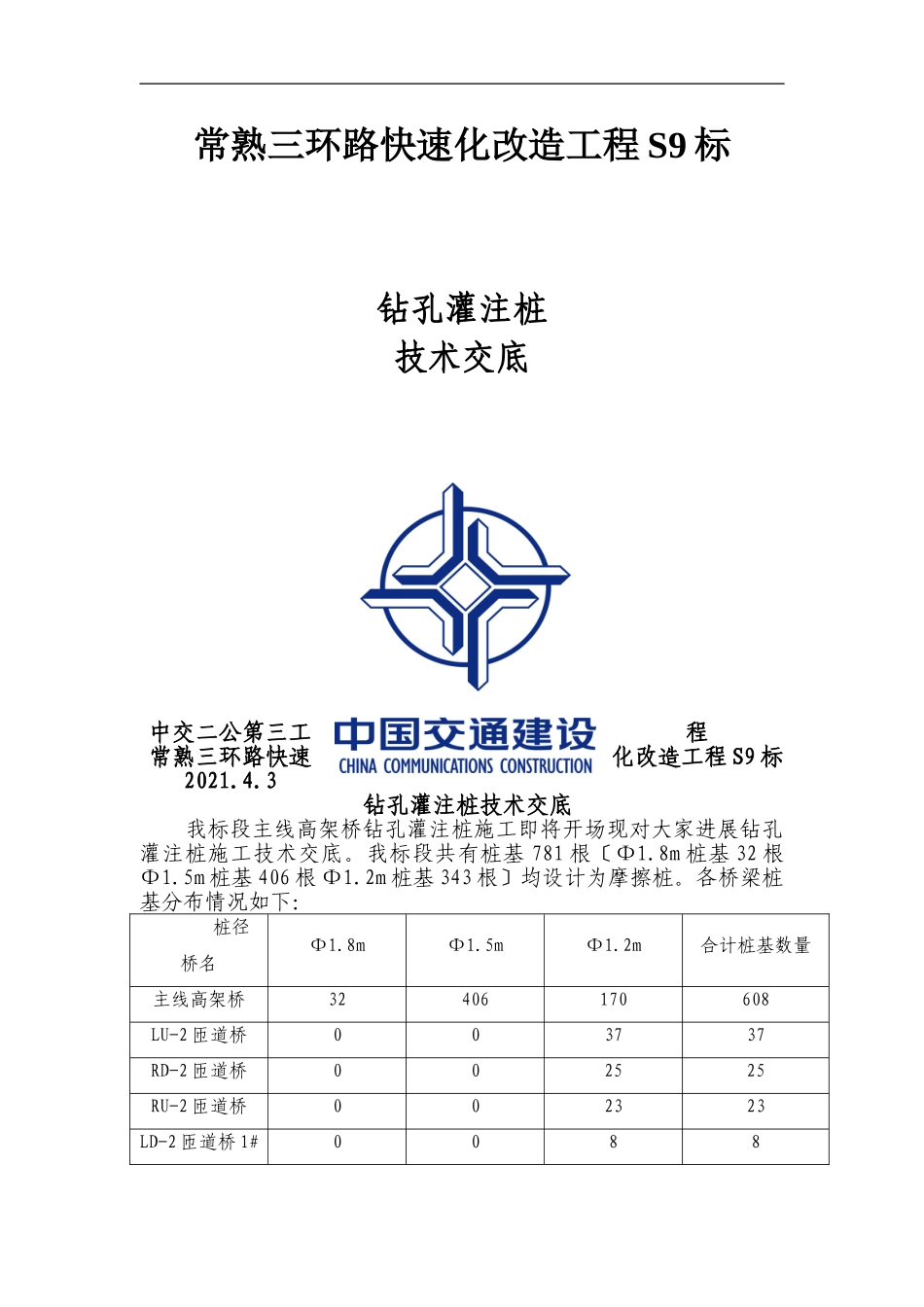

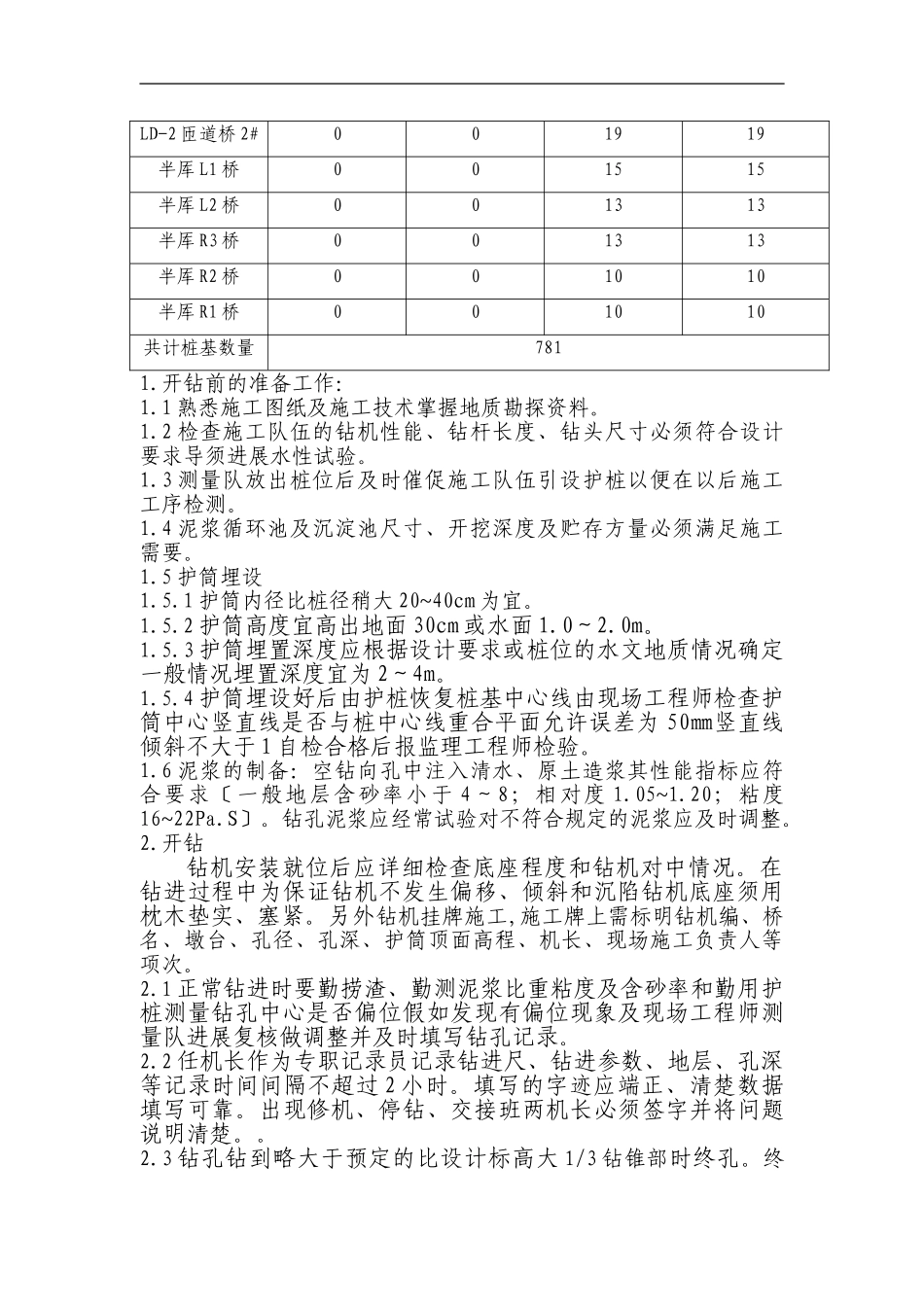

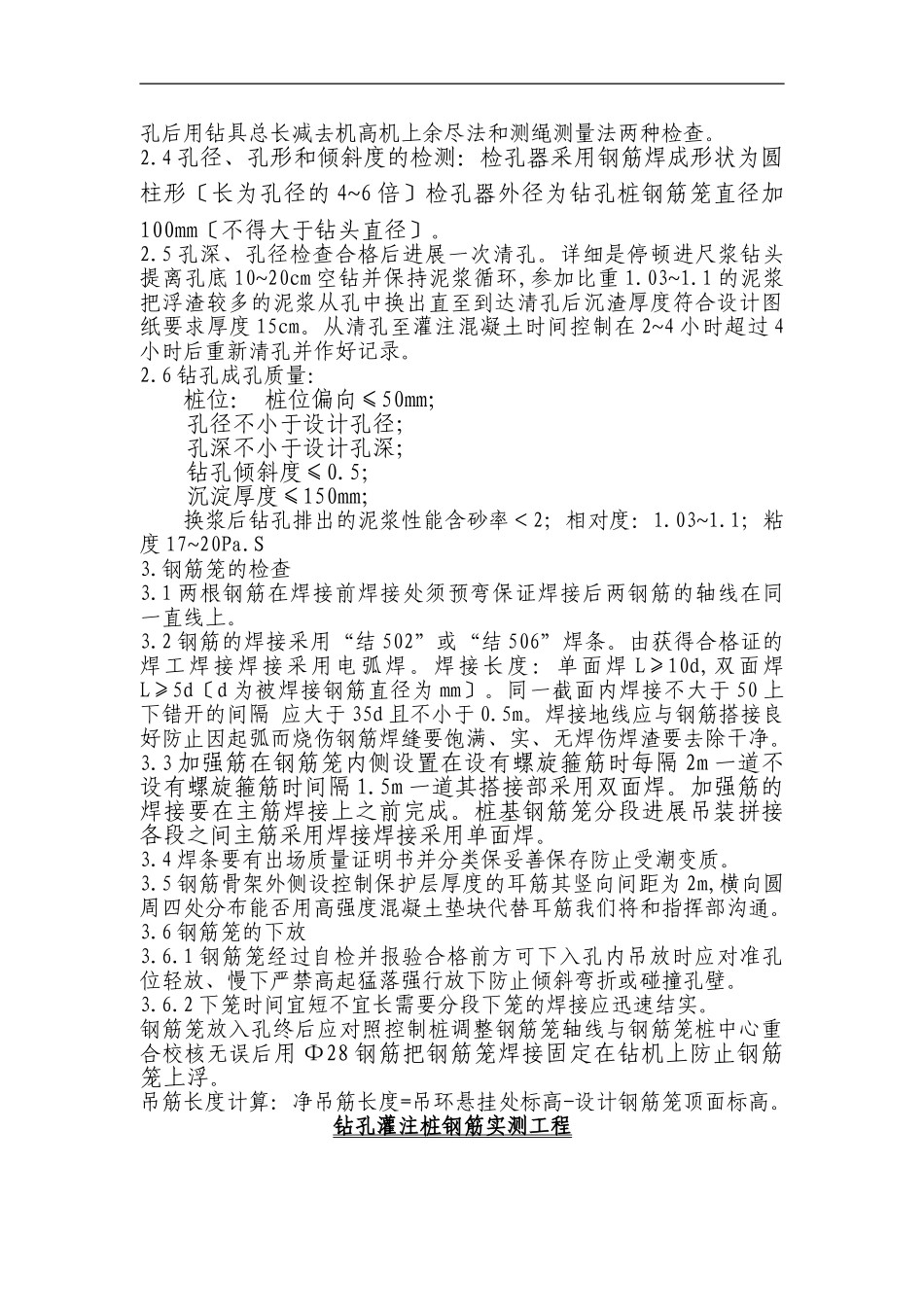

常熟三环路快速化改造工程S9标钻孔灌注桩技术交底中交二公第三工程常熟三环路快速化改造工程S9标2021.4.3钻孔灌注桩技术交底我标段主线高架桥钻孔灌注桩施工即将开场现对大家进展钻孔灌注桩施工技术交底。我标段共有桩基781根〔Φ1.8m桩基32根Φ1.5m桩基406根Φ1.2m桩基343根〕均设计为摩擦桩。各桥梁桩基分布情况如下：桩径桥名Ф1.8mФ1.5mФ1.2m合计桩基数量主线高架桥32406170608LU-2匝道桥003737RD-2匝道桥002525RU-2匝道桥002323LD-2匝道桥1#0088LD-2匝道桥2#001919半厍L1桥001515半厍L2桥001313半厍R3桥001313半厍R2桥001010半厍R1桥001010共计桩基数量7811.开钻前的准备工作：1.1熟悉施工图纸及施工技术掌握地质勘探资料。1.2检查施工队伍的钻机性能、钻杆长度、钻头尺寸必须符合设计要求导须进展水性试验。1.3测量队放出桩位后及时催促施工队伍引设护桩以便在以后施工工序检测。1.4泥浆循环池及沉淀池尺寸、开挖深度及贮存方量必须满足施工需要。1.5护筒埋设1.5.1护筒内径比桩径稍大20~40cm为宜。1.5.2护筒高度宜高出地面30cm或水面1.0～2.0m。1.5.3护筒埋置深度应根据设计要求或桩位的水文地质情况确定一般情况埋置深度宜为2～4m。1.5.4护筒埋设好后由护桩恢复桩基中心线由现场工程师检查护筒中心竖直线是否与桩中心线重合平面允许误差为50㎜竖直线倾斜不大于1自检合格后报监理工程师检验。1.6泥浆的制备：空钻向孔中注入清水、原土造浆其性能指标应符合要求〔一般地层含砂率小于4～8；相对度1.05~1.20；粘度16~22Pa.S〕。钻孔泥浆应经常试验对不符合规定的泥浆应及时调整。2.开钻钻机安装就位后应详细检查底座程度和钻机对中情况。在钻进过程中为保证钻机不发生偏移、倾斜和沉陷钻机底座须用枕木垫实、塞紧。另外钻机挂牌施工,施工牌上需标明钻机编、桥名、墩台、孔径、孔深、护筒顶面高程、机长、现场施工负责人等项次。2.1正常钻进时要勤捞渣、勤测泥浆比重粘度及含砂率和勤用护桩测量钻孔中心是否偏位假如发现有偏位现象及现场工程师测量队进展复核做调整并及时填写钻孔记录。2.2任机长作为专职记录员记录钻进尺、钻进参数、地层、孔深等记录时间间隔不超过2小时。填写的字迹应端正、清楚数据填写可靠。出现修机、停钻、交接班两机长必须签字并将问题说明清楚。。2.3钻孔钻到略大于预定的比设计标高大1/3钻锥部时终孔。终孔后用钻具总长减去机高机上余尽法和测绳测量法两种检查。2.4孔径、孔形和倾斜度的检测：检孔器采用钢筋焊成形状为圆柱形〔长为孔径的4~6倍〕检孔器外径为钻孔桩钢筋笼直径加100mm〔不得大于钻头直径〕。2.5孔深、孔径检查合格后进展一次清孔。详细是停顿进尺浆钻头提离孔底10~20cm空钻并保持泥浆循环,参加比重1.03~1.1的泥浆把浮渣较多的泥浆从孔中换出直至到达清孔后沉渣厚度符合设计图纸要求厚度15cm。从清孔至灌注混凝土时间控制在2~4小时超过4小时后重新清孔并作好记录。2.6钻孔成孔质量：桩位：桩位偏向≤50mm；孔径不小于设计孔径；孔深不小于设计孔深；钻孔倾斜度≤0.5；沉淀厚度≤150mm；换浆后钻孔排出的泥浆性能含砂率＜2；相对度：1.03~1.1；粘度17~20Pa.S3.钢筋笼的检查3.1两根钢筋在焊接前焊接处须预弯保证焊接后两钢筋的轴线在同一直线上。3.2钢筋的焊接采用“结502”或“结506”焊条。由获得合格证的焊工焊接焊接采用电弧焊。焊接长度：单面焊L≥10d,双面焊L≥5d〔d为被焊接钢筋直径为mm〕。同一截面内焊接不大于50上下错开的间隔应大于35d且不小于0.5m。焊接地线应与钢筋搭接良好防止因起弧而烧伤钢筋焊缝要饱满、实、无焊伤焊渣要去除干净。3.3加强筋在钢筋笼内侧设置在设有螺旋箍筋时每隔2m一道不设有螺旋箍筋时间隔1.5m一道其搭接部采用双面焊。加强筋的焊接要在主筋焊接上之前完成。桩基钢筋笼分段进展吊装拼接各段之间主筋采用焊接焊接采用单面焊。3.4焊条要有出场质量证明书并分类保妥善保存防止受潮变质。3.5钢筋骨架外侧设控制保护层厚度的耳筋其竖向间距为2m,横向圆周四处分布能否用高强度混凝土垫块代替耳筋我们将和指挥部沟通。3.6钢筋笼的下放3.6.1钢筋笼经过自检并报验合格前方可下入孔内吊放时应对准孔位轻放、慢...
