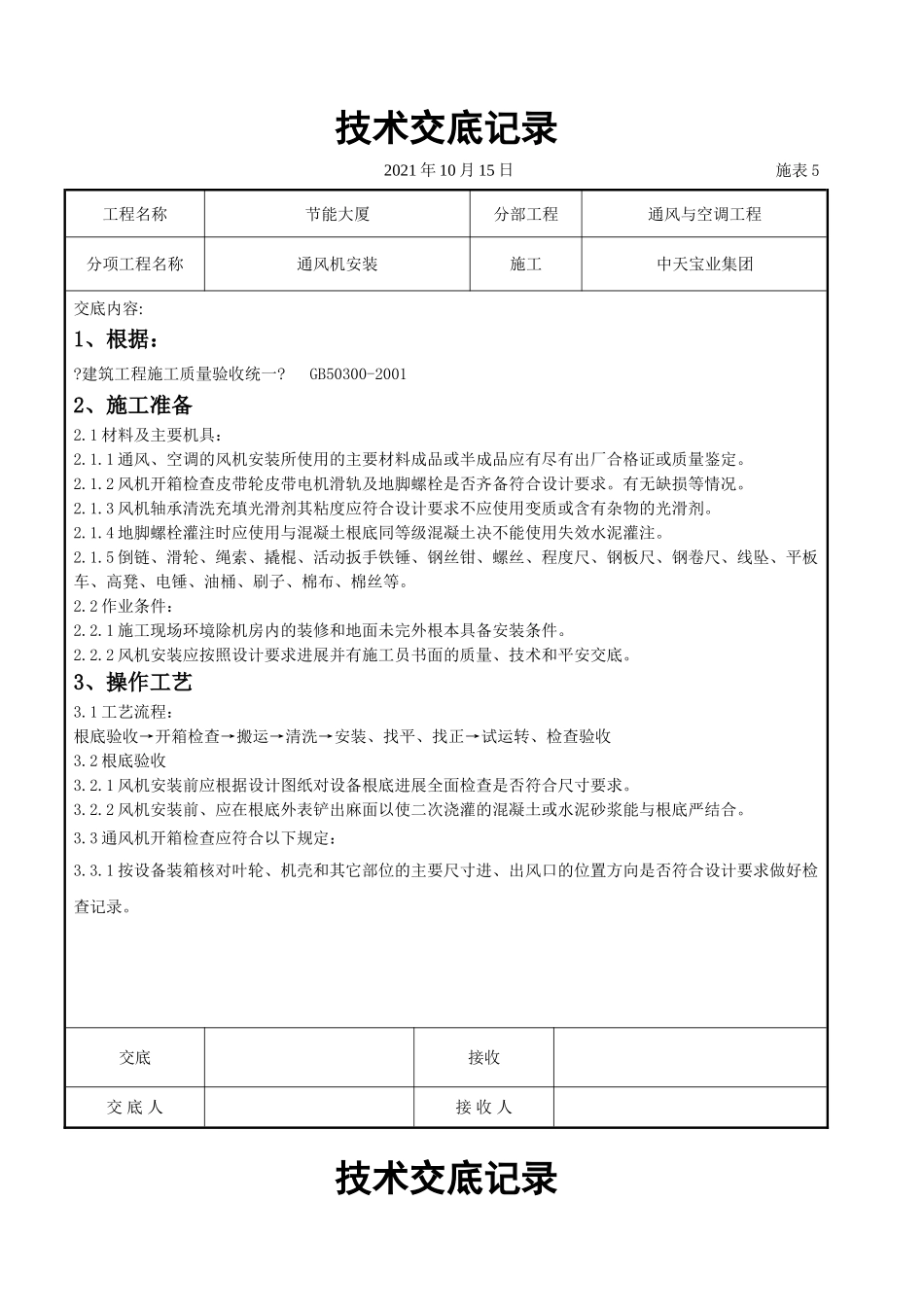

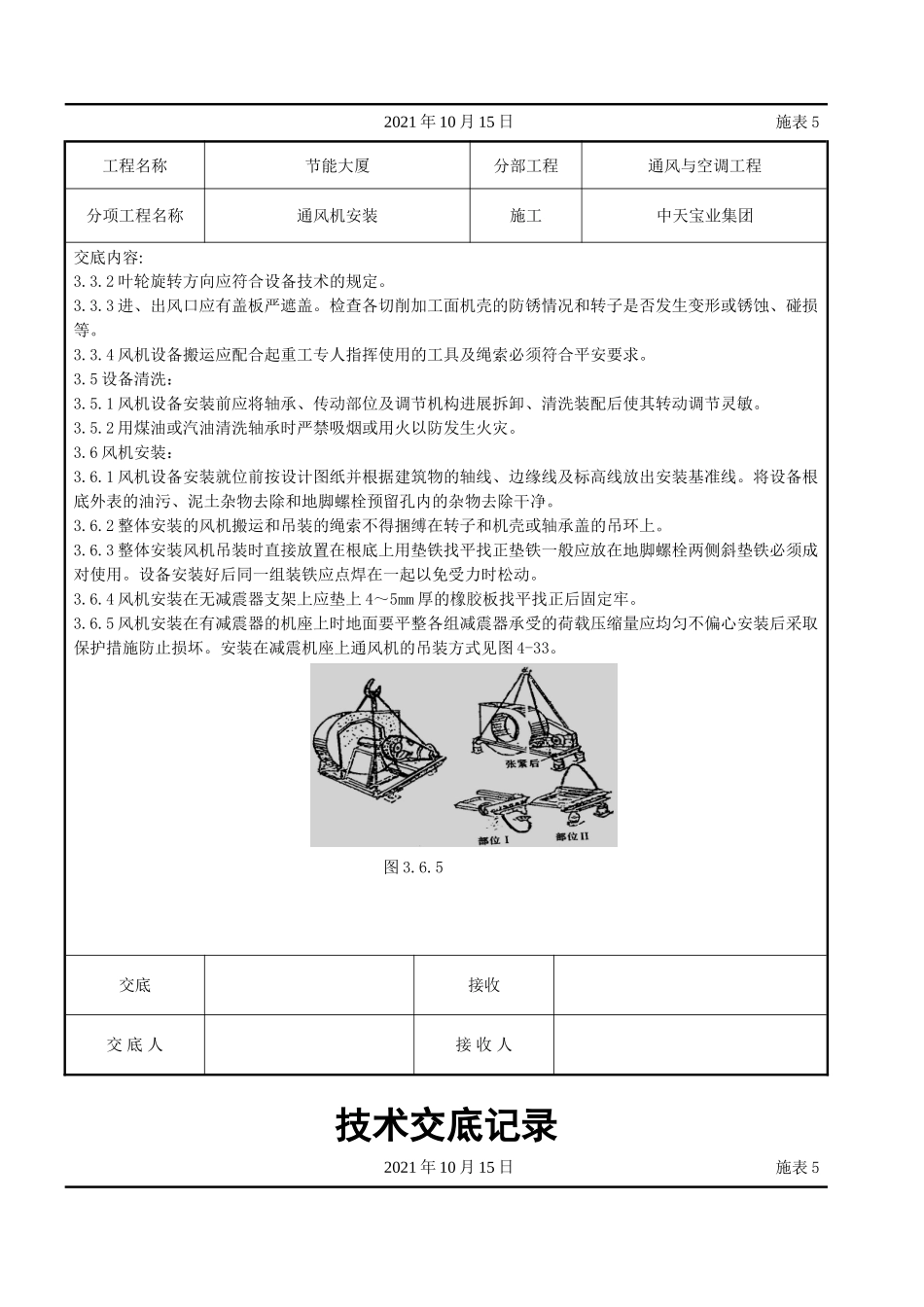

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称通风机安装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-20012、施工准备2.1材料及主要机具：2.1.1通风、空调的风机安装所使用的主要材料成品或半成品应有尽有出厂合格证或质量鉴定。2.1.2风机开箱检查皮带轮皮带电机滑轨及地脚螺栓是否齐备符合设计要求。有无缺损等情况。2.1.3风机轴承清洗充填光滑剂其粘度应符合设计要求不应使用变质或含有杂物的光滑剂。2.1.4地脚螺栓灌注时应使用与混凝土根底同等级混凝土决不能使用失效水泥灌注。2.1.5倒链、滑轮、绳索、撬棍、活动扳手铁锤、钢丝钳、螺丝、程度尺、钢板尺、钢卷尺、线坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等。2.2作业条件：2.2.1施工现场环境除机房内的装修和地面未完外根本具备安装条件。2.2.2风机安装应按照设计要求进展并有施工员书面的质量、技术和平安交底。3、操作工艺3.1工艺流程：根底验收→开箱检查→搬运→清洗→安装、找平、找正→试运转、检查验收3.2根底验收3.2.1风机安装前应根据设计图纸对设备根底进展全面检查是否符合尺寸要求。3.2.2风机安装前、应在根底外表铲出麻面以使二次浇灌的混凝土或水泥砂浆能与根底严结合。3.3通风机开箱检查应符合以下规定：3.3.1按设备装箱核对叶轮、机壳和其它部位的主要尺寸进、出风口的位置方向是否符合设计要求做好检查记录。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称通风机安装施工中天宝业集团交底内容:3.3.2叶轮旋转方向应符合设备技术的规定。3.3.3进、出风口应有盖板严遮盖。检查各切削加工面机壳的防锈情况和转子是否发生变形或锈蚀、碰损等。3.3.4风机设备搬运应配合起重工专人指挥使用的工具及绳索必须符合平安要求。3.5设备清洗：3.5.1风机设备安装前应将轴承、传动部位及调节机构进展拆卸、清洗装配后使其转动调节灵敏。3.5.2用煤油或汽油清洗轴承时严禁吸烟或用火以防发生火灾。3.6风机安装：3.6.1风机设备安装就位前按设计图纸并根据建筑物的轴线、边缘线及标高线放出安装基准线。将设备根底外表的油污、泥土杂物去除和地脚螺栓预留孔内的杂物去除干净。3.6.2整体安装的风机搬运和吊装的绳索不得捆缚在转子和机壳或轴承盖的吊环上。3.6.3整体安装风机吊装时直接放置在根底上用垫铁找平找正垫铁一般应放在地脚螺栓两侧斜垫铁必须成对使用。设备安装好后同一组装铁应点焊在一起以免受力时松动。3.6.4风机安装在无减震器支架上应垫上4～5mm厚的橡胶板找平找正后固定牢。3.6.5风机安装在有减震器的机座上时地面要平整各组减震器承受的荷载压缩量应均匀不偏心安装后采取保护措施防止损坏。安装在减震机座上通风机的吊装方式见图4-33。图3.6.5交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称通风机安装施工中天宝业集团交底内容:3.6.6通风机的机轴必须保持程度度风机与电动机用联轴节连接时两轴中心线应在同一直线上。3.6.7通风机与电动机用三角皮带传动时进展找正以保证电动机与通风机的轴线互相平行并使两个皮带轮的中心线相重合。三角皮带拉紧程度一般可用手敲打已装好的皮带中间以稍有弹跳为准。3.6.8通风机与电动机安装皮带轮时操作者应严配合防止将手碰伤。挂皮带时不要把手指入皮带轮内防止发惹事故。3.6.9风机与电动机的传动装置外露局部应安装防护罩风机的吸入口或吸入直通大气时应加装保护网或其它平安装置。3.6.10通风机出口的接出风应顺叶轮旋方向接出弯。在现场条件允许的情况下应保证出口至弯的间隔A大于或等于风口出口长边尺寸1.5～2.5倍〔图3.6.10.1〕。假如受现场条件限制达不到要求应在弯内设导流叶片弥补〔见图3.6.10.2〕图3.6.10.13.6.11现场组装的风机、绳索的捆缚不得损伤机件外表转子、轴颈和轴封等处均不应作为捆缚部位。通风机散装部件的吊装方式见图3.6.11。3.6.12输送特殊介质的通风机转子和机壳内如涂有保护层、应严加保护、不得损坏。3.6.13大型轴流风机组装叶轮与机壳的间隙应均匀...
