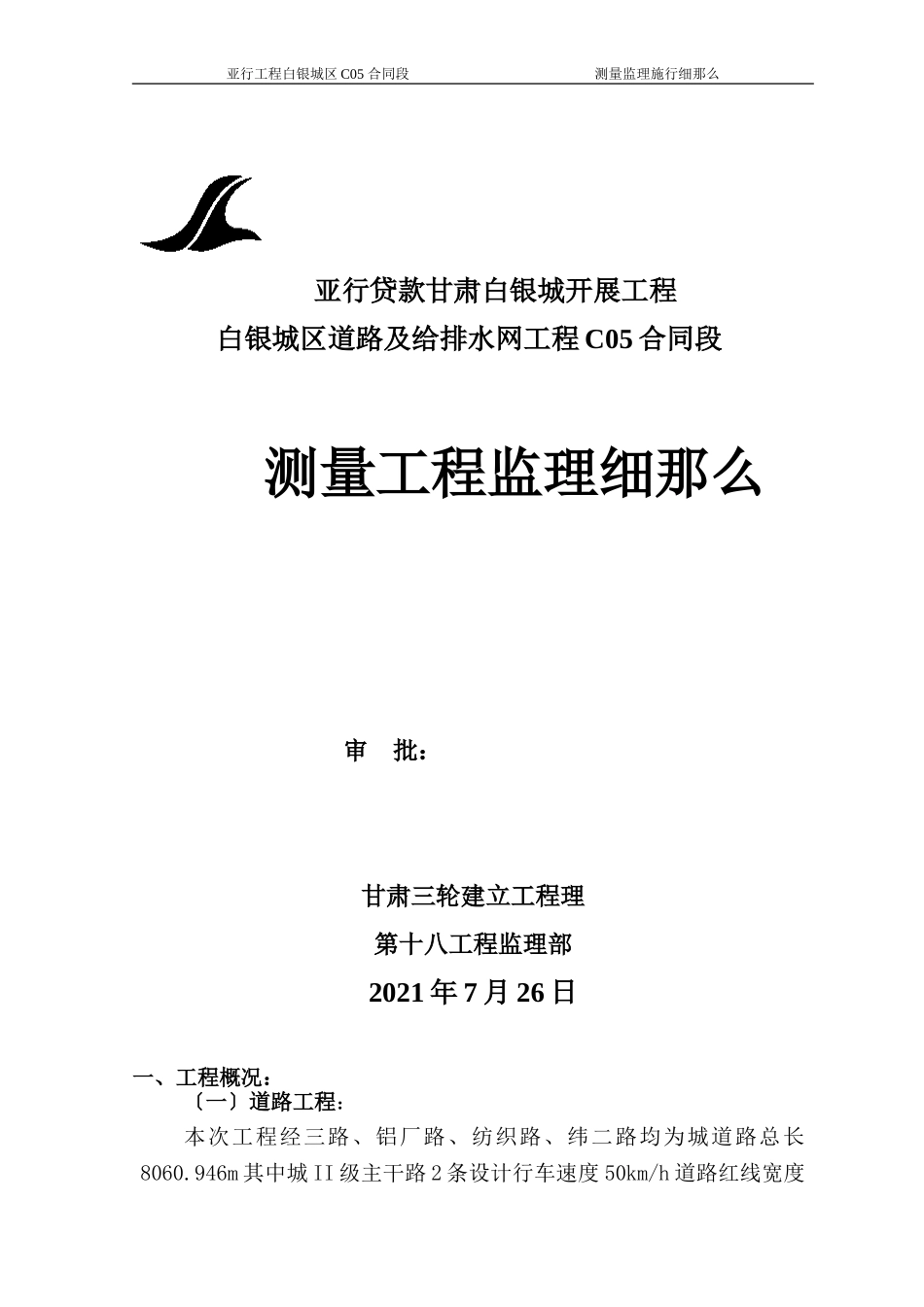

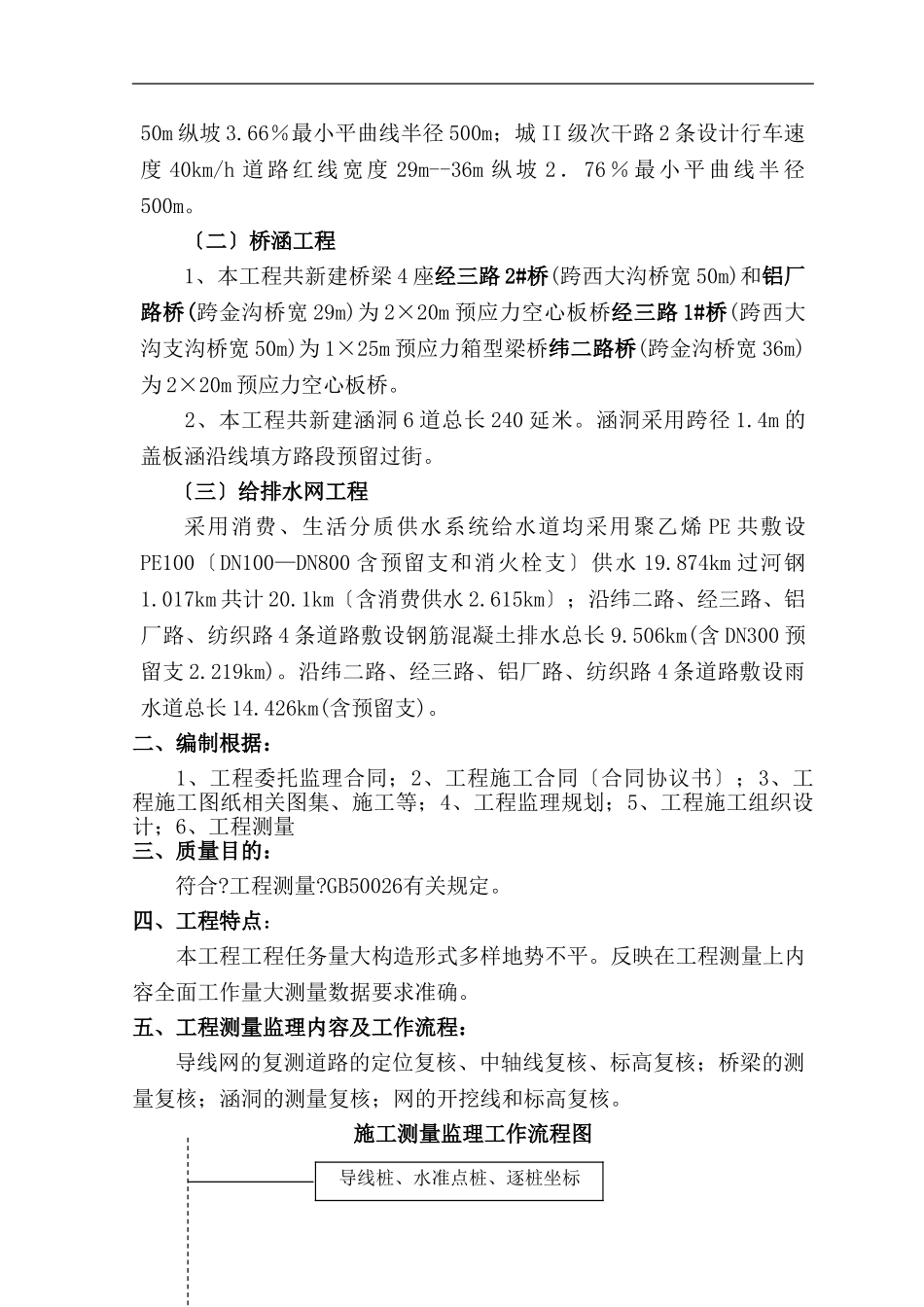

亚行工程白银城区C05合同段测量监理施行细那么亚行贷款甘肃白银城开展工程白银城区道路及给排水网工程C05合同段测量工程监理细那么审批：甘肃三轮建立工程理第十八工程监理部2021年7月26日一、工程概况：〔一〕道路工程：本次工程经三路、铝厂路、纺织路、纬二路均为城道路总长8060.946m其中城II级主干路2条设计行车速度50km/h道路红线宽度50m纵坡3.66％最小平曲线半径500m；城II级次干路2条设计行车速度40km/h道路红线宽度29m--36m纵坡2．76％最小平曲线半径500m。〔二〕桥涵工程1、本工程共新建桥梁4座经三路2#桥(跨西大沟桥宽50m)和铝厂路桥(跨金沟桥宽29m)为2×20m预应力空心板桥经三路1#桥(跨西大沟支沟桥宽50m)为1×25m预应力箱型梁桥纬二路桥(跨金沟桥宽36m)为2×20m预应力空心板桥。2、本工程共新建涵洞6道总长240延米。涵洞采用跨径1.4m的盖板涵沿线填方路段预留过街。〔三〕给排水网工程采用消费、生活分质供水系统给水道均采用聚乙烯PE共敷设PE100〔DN100—DN800含预留支和消火栓支〕供水19.874km过河钢1.017km共计20.1km〔含消费供水2.615km〕；沿纬二路、经三路、铝厂路、纺织路4条道路敷设钢筋混凝土排水总长9.506km(含DN300预留支2.219km)。沿纬二路、经三路、铝厂路、纺织路4条道路敷设雨水道总长14.426km(含预留支)。二、编制根据：1、工程委托监理合同；2、工程施工合同〔合同协议书〕；3、工程施工图纸相关图集、施工等；4、工程监理规划；5、工程施工组织设计；6、工程测量三、质量目的：符合?工程测量?GB50026有关规定。四、工程特点：本工程工程任务量大构造形式多样地势不平。反映在工程测量上内容全面工作量大测量数据要求准确。五、工程测量监理内容及工作流程：导线网的复测道路的定位复核、中轴线复核、标高复核；桥梁的测量复核；涵洞的测量复核；网的开挖线和标高复核。施工测量监理工作流程图导线桩、水准点桩、逐桩坐标不合格合格六、工程测量仪器的监理控制要点1、检查测量仪器的检定和检校测量所用的仪器和钢尺必须根据的?计量法施行细那么?规定在使用前7-10天送当地计量器具检定部门进展检定,检定合格方可使用。承包人应向监理工程师提交检定合格证的复印件。2、经纬仪和水准仪的检定和校检根据?经纬仪检定规程?(JJG425-86)和水准仪检定规程的规定,经纬仪和水准仪的检定周根据使用情况,前者为1-3年,后者为1-2年.在该检定周内每2-3月还需对主要轴线关系进展检校,以保证观测准确度。3、钢尺的检定根据?钢卷尺检定规程?(JJG425-)规定,钢尺的检定周为一年。七、施工测量的工作划分1、控制测量包括：〔1〕、开工前的交桩和接桩；〔2〕、控制网建立导线点加基线的铺设和测量；〔3〕、控制水准点的布设和测量等。2、定位测量包括：〔1〕、测放道路中桩、道路用地界桩、路堤坡脚桩和控制桩等；〔2〕、测放构造物的轴线点位桩与柱的中心定位；〔3〕、墩台的中轴线定位等。放样、路中心桩、路基边缘桩、桥涵位置桩增补控制点水准点桩监理工程师复核监理工程师批准资料及桩志对放样桩和资料有疑问等承包人保护所有桩志不受损坏复核复测合格3、现场放样包括：测放构造物的轴线和轮廓线道路中线和边线等。4、工程计量的测量。5、中间交工和开工验收测量。八、测量工作的理1、施工测量工作的组织〔1〕、施工必须由一位有经历的测量工程师负责施工的测量放样工作并有固定的专业测工从事测量工作。〔2〕、施工使用的测量仪器必须定由主部门进展标定证明精定合格后方可使用。2、监理测量工作的组织工程监理部设测量监理工程师一人工程师助理1-3人负责所工程范围内全部测量的监理工作。测量监理工程师应巡视和检查全站测量工作的情况指导和检查全道路的测量工作。3、工作关系施工测量组负责施工测量工作的施行在工作全过程中必须严格按本细那么的监理程序执行全面承受工程监理部的监理。工程监理部对本段的测量放样负有全面监理责任并严格按本细那么规定的监理程序施行监理。测量监理工程师应对放样的成果进展复核和签证。九、监理程序及工作内容1、交接桩的监理工作程序〔1〕、由设计按图纸到现场交桩和提交桩点坐标包括导线桩、水准点等。〔2〕、施工接桩后应对...
