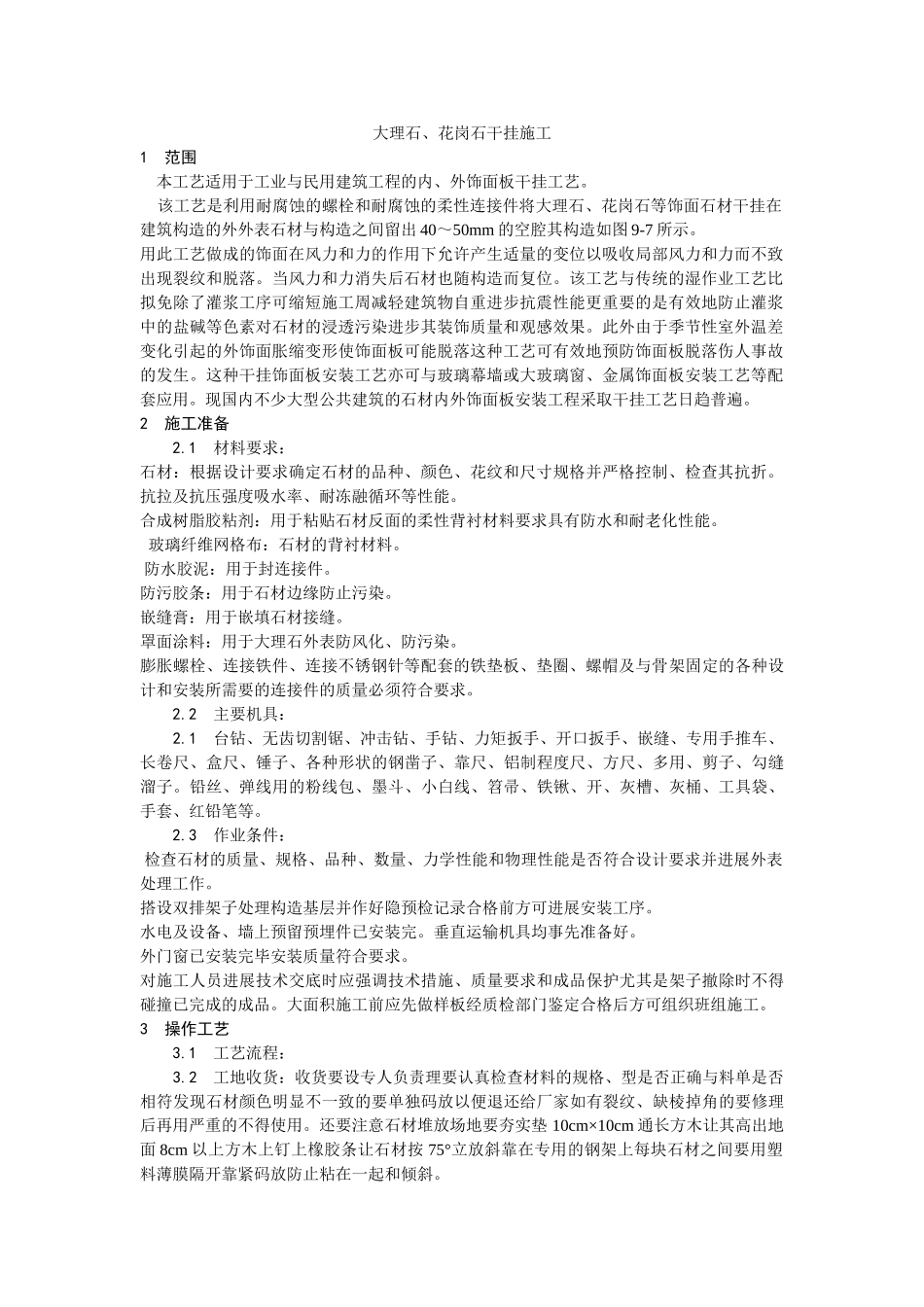

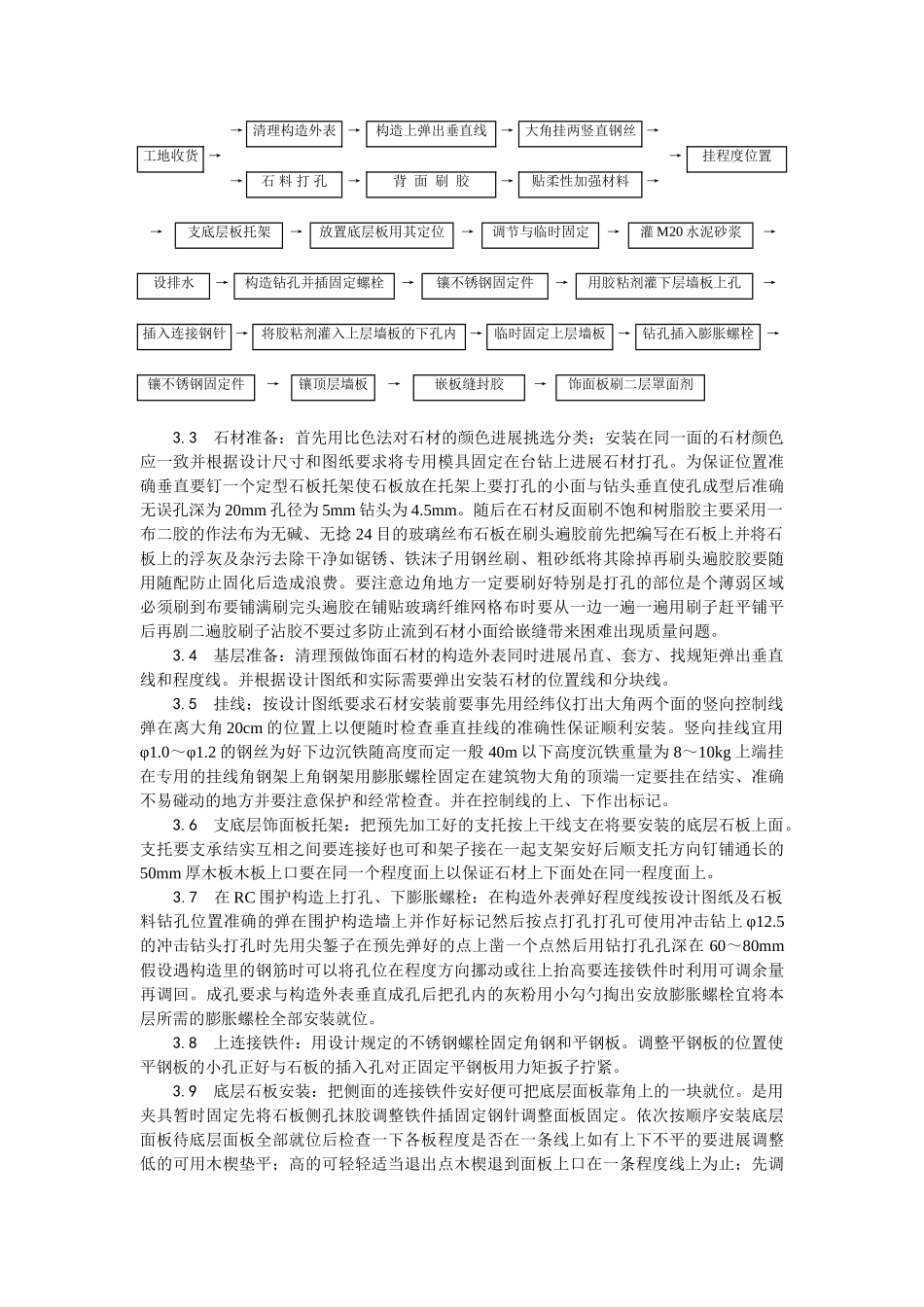

大理石、花岗石干挂施工1范围本工艺适用于工业与民用建筑工程的内、外饰面板干挂工艺。该工艺是利用耐腐蚀的螺栓和耐腐蚀的柔性连接件将大理石、花岗石等饰面石材干挂在建筑构造的外外表石材与构造之间留出40～50mm的空腔其构造如图9-7所示。用此工艺做成的饰面在风力和力的作用下允许产生适量的变位以吸收局部风力和力而不致出现裂纹和脱落。当风力和力消失后石材也随构造而复位。该工艺与传统的湿作业工艺比拟免除了灌浆工序可缩短施工周减轻建筑物自重进步抗震性能更重要的是有效地防止灌浆中的盐碱等色素对石材的浸透污染进步其装饰质量和观感效果。此外由于季节性室外温差变化引起的外饰面胀缩变形使饰面板可能脱落这种工艺可有效地预防饰面板脱落伤人事故的发生。这种干挂饰面板安装工艺亦可与玻璃幕墙或大玻璃窗、金属饰面板安装工艺等配套应用。现国内不少大型公共建筑的石材内外饰面板安装工程采取干挂工艺日趋普遍。2施工准备2.1材料要求：石材：根据设计要求确定石材的品种、颜色、花纹和尺寸规格并严格控制、检查其抗折。抗拉及抗压强度吸水率、耐冻融循环等性能。合成树脂胶粘剂：用于粘贴石材反面的柔性背衬材料要求具有防水和耐老化性能。玻璃纤维网格布：石材的背衬材料。防水胶泥：用于封连接件。防污胶条：用于石材边缘防止污染。嵌缝膏：用于嵌填石材接缝。罩面涂料：用于大理石外表防风化、防污染。膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量必须符合要求。2.2主要机具：2.1台钻、无齿切割锯、冲击钻、手钻、力矩扳手、开口扳手、嵌缝、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、靠尺、铝制程度尺、方尺、多用、剪子、勾缝溜子。铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁锹、开、灰槽、灰桶、工具袋、手套、红铅笔等。2.3作业条件：检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求并进展外表处理工作。搭设双排架子处理构造基层并作好隐预检记录合格前方可进展安装工序。水电及设备、墙上预留预埋件已安装完。垂直运输机具均事先准备好。外门窗已安装完毕安装质量符合要求。对施工人员进展技术交底时应强调技术措施、质量要求和成品保护尤其是架子撤除时不得碰撞已完成的成品。大面积施工前应先做样板经质检部门鉴定合格后方可组织班组施工。3操作工艺3.1工艺流程：3.2工地收货：收货要设专人负责理要认真检查材料的规格、型是否正确与料单是否相符发现石材颜色明显不一致的要单独码放以便退还给厂家如有裂纹、缺棱掉角的要修理后再用严重的不得使用。还要注意石材堆放场地要夯实垫10cm×10cm通长方木让其高出地面8cm以上方木上钉上橡胶条让石材按75°立放斜靠在专用的钢架上每块石材之间要用塑料薄膜隔开靠紧码放防止粘在一起和倾斜。→清理构造外表→构造上弹出垂直线→大角挂两竖直钢丝→工地收货→→挂程度位置→石料打孔→背面刷胶→贴柔性加强材料→→支底层板托架→放置底层板用其定位→调节与临时固定→灌M20水泥砂浆→设排水→构造钻孔并插固定螺栓→镶不锈钢固定件→用胶粘剂灌下层墙板上孔→插入连接钢针→将胶粘剂灌入上层墙板的下孔内→临时固定上层墙板→钻孔插入膨胀螺栓→镶不锈钢固定件→镶顶层墙板→嵌板缝封胶→饰面板刷二层罩面剂3.3石材准备：首先用比色法对石材的颜色进展挑选分类；安装在同一面的石材颜色应一致并根据设计尺寸和图纸要求将专用模具固定在台钻上进展石材打孔。为保证位置准确垂直要钉一个定型石板托架使石板放在托架上要打孔的小面与钻头垂直使孔成型后准确无误孔深为20mm孔径为5mm钻头为4.5mm。随后在石材反面刷不饱和树脂胶主要采用一布二胶的作法布为无碱、无捻24目的玻璃丝布石板在刷头遍胶前先把编写在石板上并将石板上的浮灰及杂污去除干净如锯锈、铁沫子用钢丝刷、粗砂纸将其除掉再刷头遍胶胶要随用随配防止固化后造成浪费。要注意边角地方一定要刷好特别是打孔的部位是个薄弱区域必须刷到布要铺满刷完头遍胶在铺贴玻璃纤维网格布时要从一边一遍一遍用刷子赶平铺平后再剧二遍胶刷子沾胶不要过多防止...
