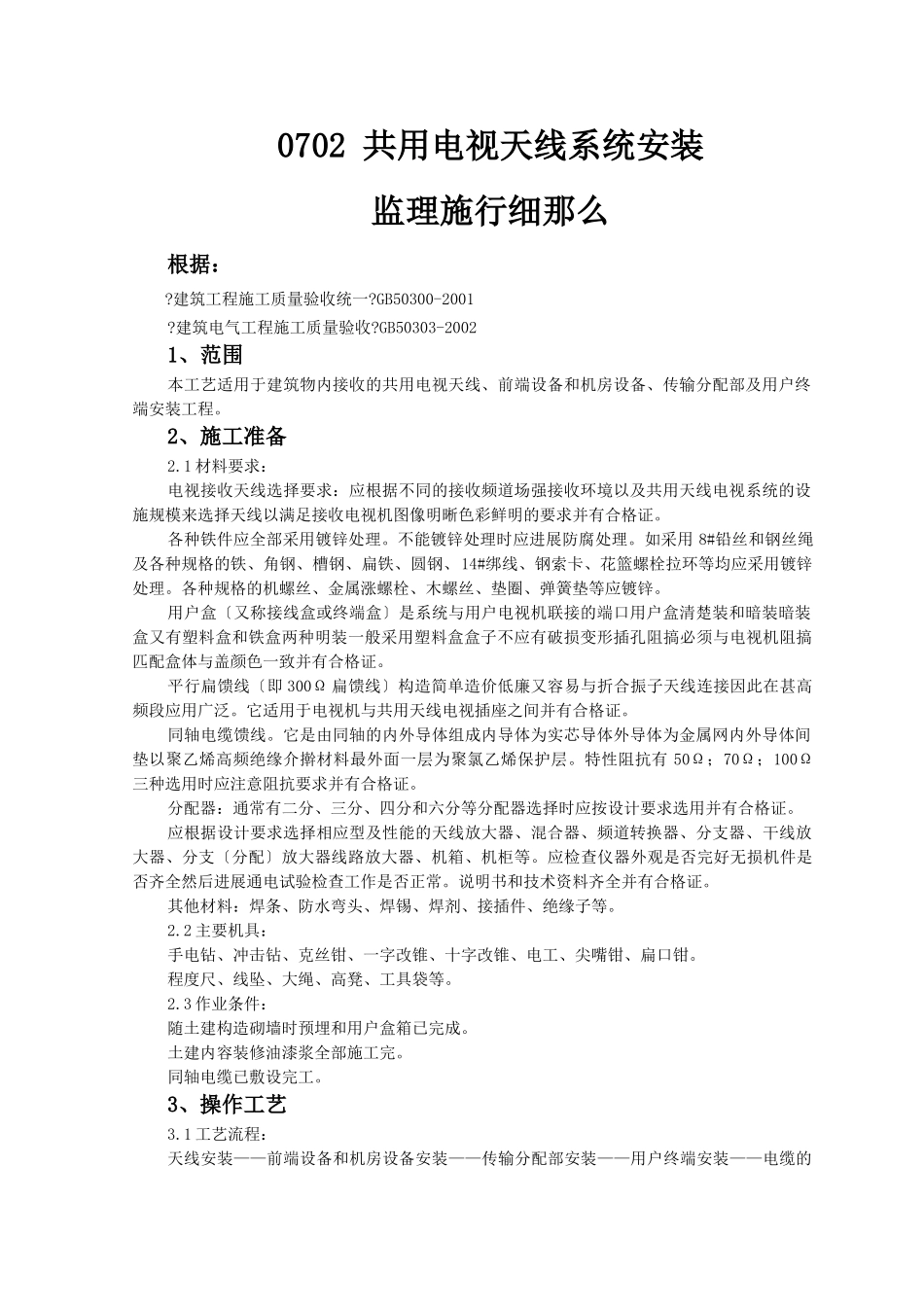

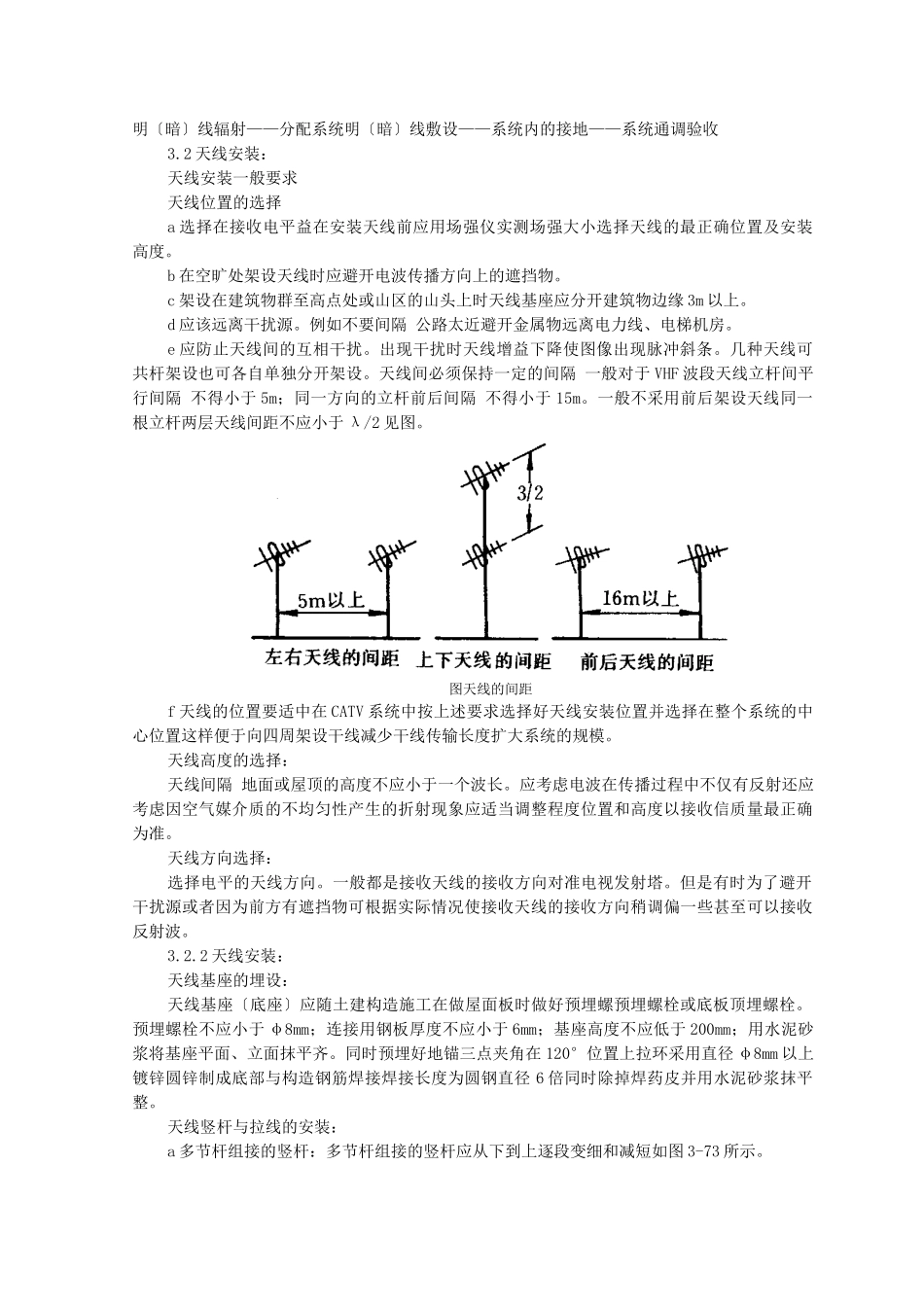

0702共用电视天线系统安装监理施行细那么根据：?建筑工程施工质量验收统一?GB50300-2001?建筑电气工程施工质量验收?GB50303-20021、范围本工艺适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部及用户终端安装工程。2、施工准备2.1材料要求：电视接收天线选择要求：应根据不同的接收频道场强接收环境以及共用天线电视系统的设施规模来选择天线以满足接收电视机图像明晰色彩鲜明的要求并有合格证。各种铁件应全部采用镀锌处理。不能镀锌处理时应进展防腐处理。如采用8#铅丝和钢丝绳及各种规格的铁、角钢、槽钢、扁铁、圆钢、14#绑线、钢索卡、花篮螺栓拉环等均应采用镀锌处理。各种规格的机螺丝、金属涨螺栓、木螺丝、垫圈、弹簧垫等应镀锌。用户盒〔又称接线盒或终端盒〕是系统与用户电视机联接的端口用户盒清楚装和暗装暗装盒又有塑料盒和铁盒两种明装一般采用塑料盒盒子不应有破损变形插孔阻搞必须与电视机阻搞匹配盒体与盖颜色一致并有合格证。平行扁馈线〔即300Ω扁馈线〕构造简单造价低廉又容易与折合振子天线连接因此在甚高频段应用广泛。它适用于电视机与共用天线电视插座之间并有合格证。同轴电缆馈线。它是由同轴的内外导体组成内导体为实芯导体外导体为金属网内外导体间垫以聚乙烯高频绝缘介擀材料最外面一层为聚氯乙烯保护层。特性阻抗有50Ω；70Ω；100Ω三种选用时应注意阻抗要求并有合格证。分配器：通常有二分、三分、四分和六分等分配器选择时应按设计要求选用并有合格证。应根据设计要求选择相应型及性能的天线放大器、混合器、频道转换器、分支器、干线放大器、分支〔分配〕放大器线路放大器、机箱、机柜等。应检查仪器外观是否完好无损机件是否齐全然后进展通电试验检查工作是否正常。说明书和技术资料齐全并有合格证。其他材料：焊条、防水弯头、焊锡、焊剂、接插件、绝缘子等。2.2主要机具：手电钻、冲击钻、克丝钳、一字改锥、十字改锥、电工、尖嘴钳、扁口钳。程度尺、线坠、大绳、高凳、工具袋等。2.3作业条件：随土建构造砌墙时预埋和用户盒箱已完成。土建内容装修油漆浆全部施工完。同轴电缆已敷设完工。3、操作工艺3.1工艺流程：天线安装——前端设备和机房设备安装——传输分配部安装——用户终端安装——电缆的明〔暗〕线辐射——分配系统明〔暗〕线敷设——系统内的接地——系统通调验收3.2天线安装：天线安装一般要求天线位置的选择a选择在接收电平益在安装天线前应用场强仪实测场强大小选择天线的最正确位置及安装高度。b在空旷处架设天线时应避开电波传播方向上的遮挡物。c架设在建筑物群至高点处或山区的山头上时天线基座应分开建筑物边缘3m以上。d应该远离干扰源。例如不要间隔公路太近避开金属物远离电力线、电梯机房。e应防止天线间的互相干扰。出现干扰时天线增益下降使图像出现脉冲斜条。几种天线可共杆架设也可各自单独分开架设。天线间必须保持一定的间隔一般对于VHF波段天线立杆间平行间隔不得小于5m；同一方向的立杆前后间隔不得小于15m。一般不采用前后架设天线同一根立杆两层天线间距不应小于λ/2见图。图天线的间距f天线的位置要适中在CATV系统中按上述要求选择好天线安装位置并选择在整个系统的中心位置这样便于向四周架设干线减少干线传输长度扩大系统的规模。天线高度的选择：天线间隔地面或屋顶的高度不应小于一个波长。应考虑电波在传播过程中不仅有反射还应考虑因空气媒介质的不均匀性产生的折射现象应适当调整程度位置和高度以接收信质量最正确为准。天线方向选择：选择电平的天线方向。一般都是接收天线的接收方向对准电视发射塔。但是有时为了避开干扰源或者因为前方有遮挡物可根据实际情况使接收天线的接收方向稍调偏一些甚至可以接收反射波。3.2.2天线安装：天线基座的埋设：天线基座〔底座〕应随土建构造施工在做屋面板时做好预埋螺预埋螺栓或底板顶埋螺栓。预埋螺栓不应小于φ8mm；连接用钢板厚度不应小于6mm；基座高度不应低于200mm；用水泥砂浆将基座平面、立面抹平齐。同时预埋好地锚三点夹角在120°位置上拉环采用直径φ8mm以上镀锌圆锌制成底部与构造钢筋焊接焊接长度为圆钢直径6倍同时除掉焊药...
