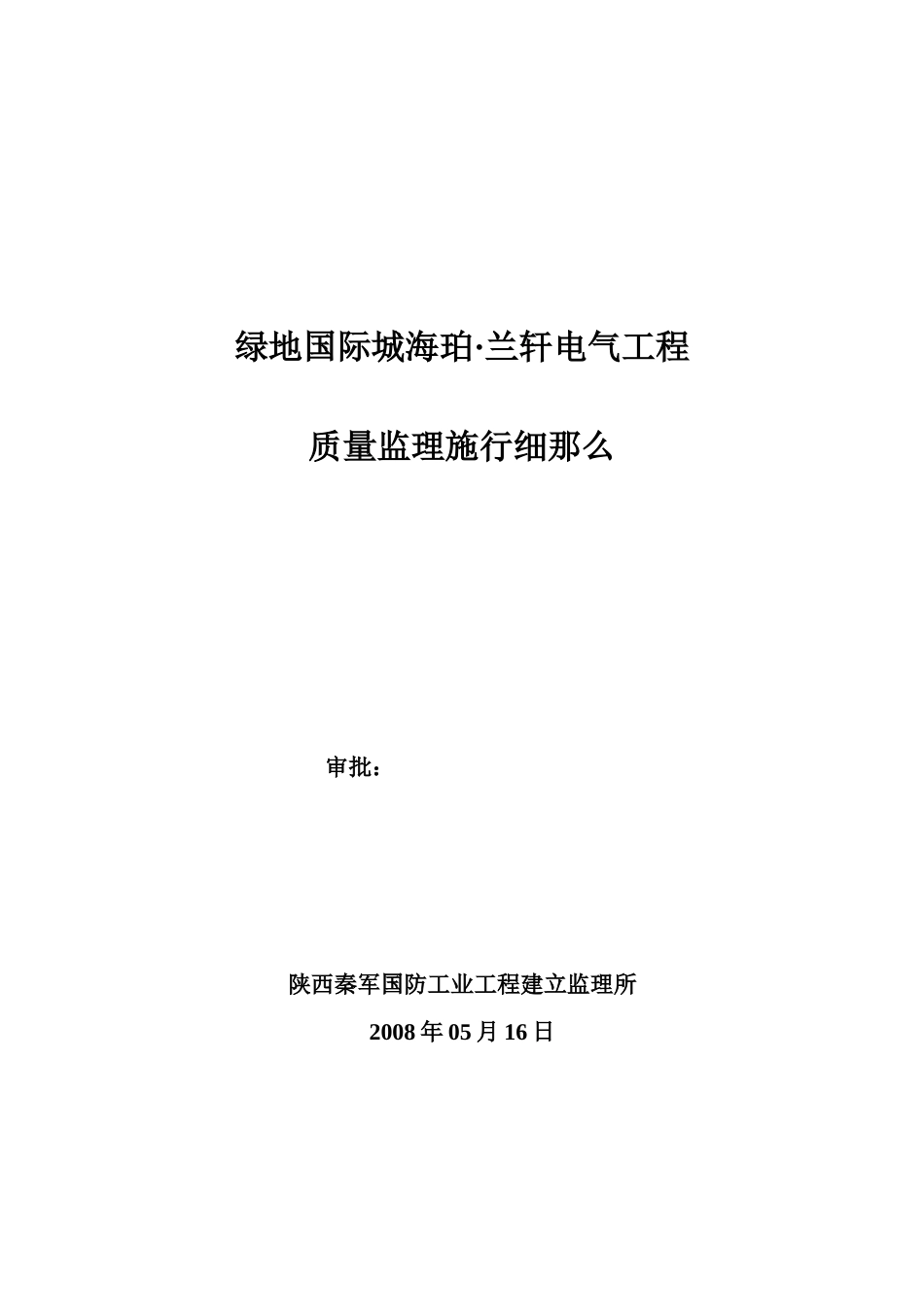

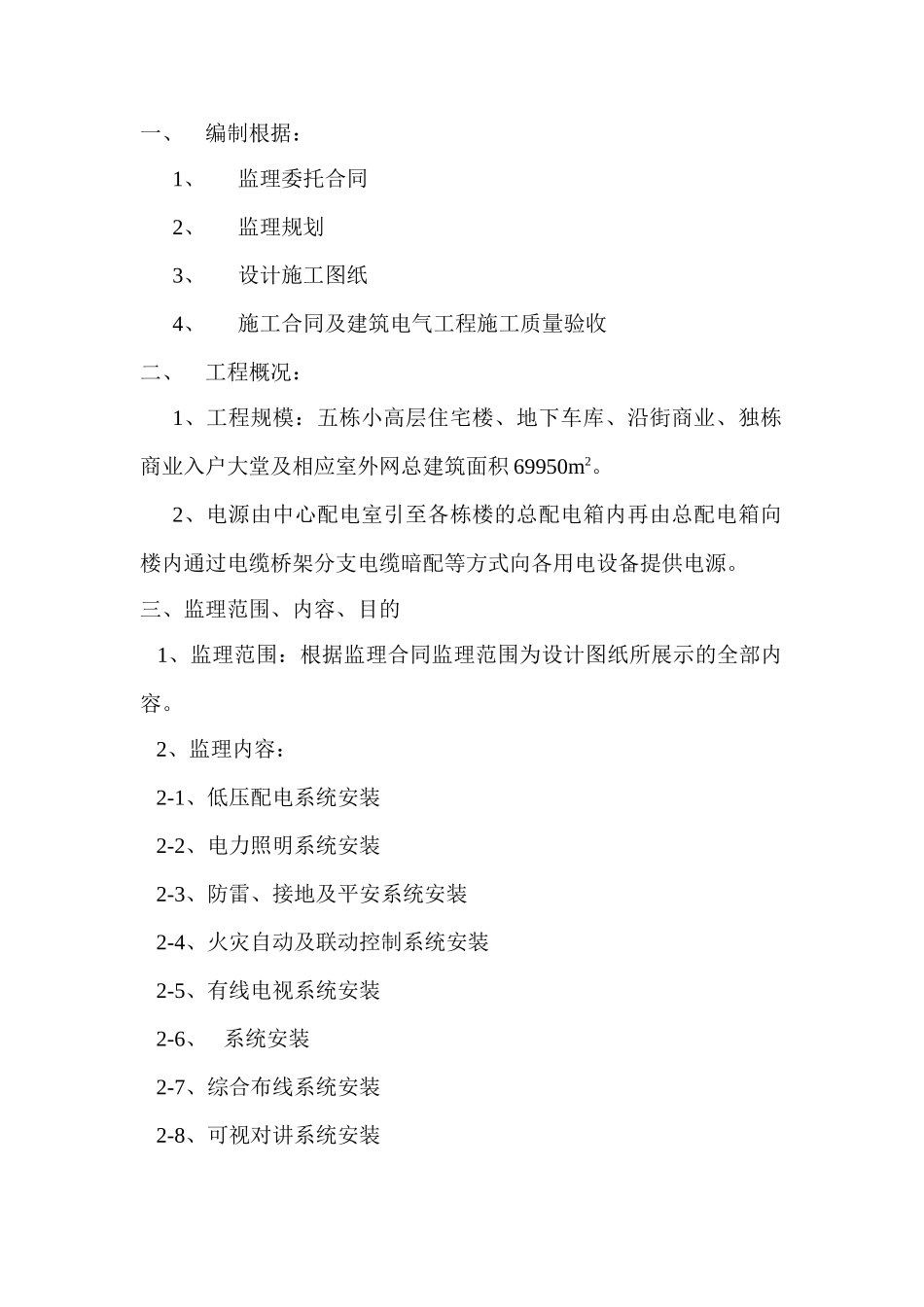

绿地国际城海珀·兰轩电气工程质量监理施行细那么审批：陕西秦军国防工业工程建立监理所2008年05月16日一、编制根据：1、监理委托合同2、监理规划3、设计施工图纸4、施工合同及建筑电气工程施工质量验收二、工程概况：1、工程规模：五栋小高层住宅楼、地下车库、沿街商业、独栋商业入户大堂及相应室外网总建筑面积69950m2。2、电源由中心配电室引至各栋楼的总配电箱内再由总配电箱向楼内通过电缆桥架分支电缆暗配等方式向各用电设备提供电源。三、监理范围、内容、目的1、监理范围：根据监理合同监理范围为设计图纸所展示的全部内容。2、监理内容：2-1、低压配电系统安装2-2、电力照明系统安装2-3、防雷、接地及平安系统安装2-4、火灾自动及联动控制系统安装2-5、有线电视系统安装2-6、系统安装2-7、综合布线系统安装2-8、可视对讲系统安装3、监理目的：3-1、本工程质量到达合格3-2、总控制在内3-3、工程进度按工程合同工交工四、工程监理细那么1、工程事前控制〔1〕施工工程经理的资质及资格审查；〔2〕施工施工人员的上岗操作证的审查；〔3〕审核施工图及参加图纸交底会会同设计、施工的技术人员对相关专业图纸进展会审就控制线位置设备安装位置及走向等与土建、给排水采暖专业图纸进展核对及时发现问题消除互相矛盾；〔4〕施工现场的平安用电、方案和电气安装施工方案及工程技术交底；〔5〕进场器材设备根据本工程情况需要审核的器材有：焊接钢、镀锌扁钢、圆钢、KBG线和PVC线导线线缆、上下压配电柜〔箱〕、开关、插座及照具等各种用电材料。审核包括：材料、设备的合格证及全套的技术资料和实物的外观审核；〔6〕参加现场例会提早强调施工技术、工艺要点指出常见问题防止造成返工。2、工程质量事中控制〔1〕根据质量控制点进展现场巡视及旁站检查；〔2〕严格工序检查程序对检查工程以施工图及为根据细致的进展验收对报验资料按规定要求严格审核；〔3〕对测试工程：对绝缘电阻、接地电阻的测试电气、动力、通信、火宅、可视、电梯的系统调试及运行等工程必须亲自参加如实记录。对调试工程要求施工报调试及试运行方案。3、工程质量全面控制〔1〕底板根底内接地网钢筋的焊接及防雷引下线钢筋的焊接A位置正确无遗漏B焊接符合要求6D两面施焊C防雷接地线引下点无遗漏〔2〕主干线钢预埋A材料合格壁厚大于2.5mmB严禁对焊必须套焊接焊缝严实C壁内外防腐D预埋总进线两端应做喇叭口E预埋位置、高度准确F跨接无遗漏〔3〕配电线预埋A材料质量合格B在梁上线不可过于集中C口堵塞结实、严D入口的线埋在墙中相对准确且防止过短E砼内的开关插座盒的位置准确位于同一墙面高差0.5mm之内标高只允许正误差不允许负误差F所有配线盒拆模后及时清理假设出现问题便于及早处理G电视、信息面板与电源插座面板预埋盒间距大于等于150mm〔4〕配电箱检验合格A配电箱检验合格B位置正确、程度、垂直度符合要求〔1.5mm〕以内安装深度应于墙面平齐C线入箱长度大于5mm排列整齐一一孔口加护套D箱体外壳与护做接地跨接E箱体外壳应机械打孔严禁电、气、焊开孔F安装完毕箱体缺口应修补完善并补刷油漆〔5〕内穿线及导线连接A导线合格B内粉及地面施工做完后方可穿线C按相分色相线为黄、绿、红〔ABC〕兰色或黑色为零线黄绿双线为接地线D穿线前口必须加护口内严禁接头箱〔盒〕内线长为1/2箱〔盒〕长度E单元主干线不得断开TT接地设在层箱内F在总开关箱的上端做重复接地箱内接地线面积不得小于总进线的零线截面积G十平方以上的多胶铜线连接时须压接线鼻子多股软线须涂锡〔6〕器具安装A器材报验合格B插座接线正确左零右火上接地不许有误C插座平直度和高度应符合要求D开关开启方向一致E器具完好外表光洁F配电箱内配线横平竖直接线正确导线压接结实G各项负荷分配符合设计要求H螺口灯头相线接在中心端子上I应急照明灯在正常断电后用备用电源转换时间为疏散照明灯≤15SJ疏散灯安装在平安出口的顶部距地不低于2mK每个设备器具的端子接线不多于2根电线L电线电缆的回路标记应明晰编准确M相线开关控制N开关位置便于操作开关边缘距门框的边的间隔0.15～0.2m高度距地面1.3m〔以设计为准〕〔7〕测试工程控制要点A接地电阻测试接地网焊完后...
