厕、浴间涂膜防水施工工艺标准（7-96）VIP免费

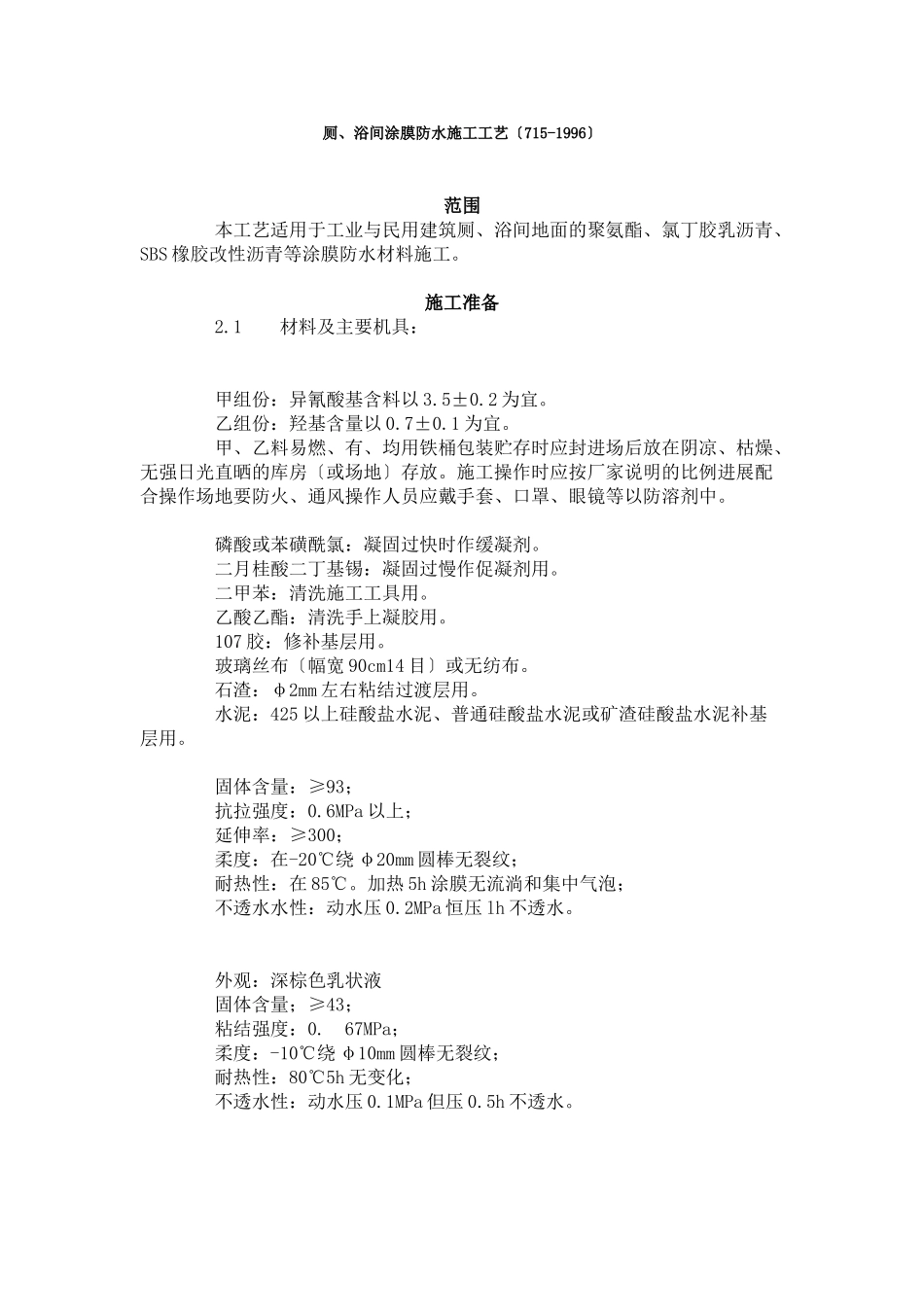

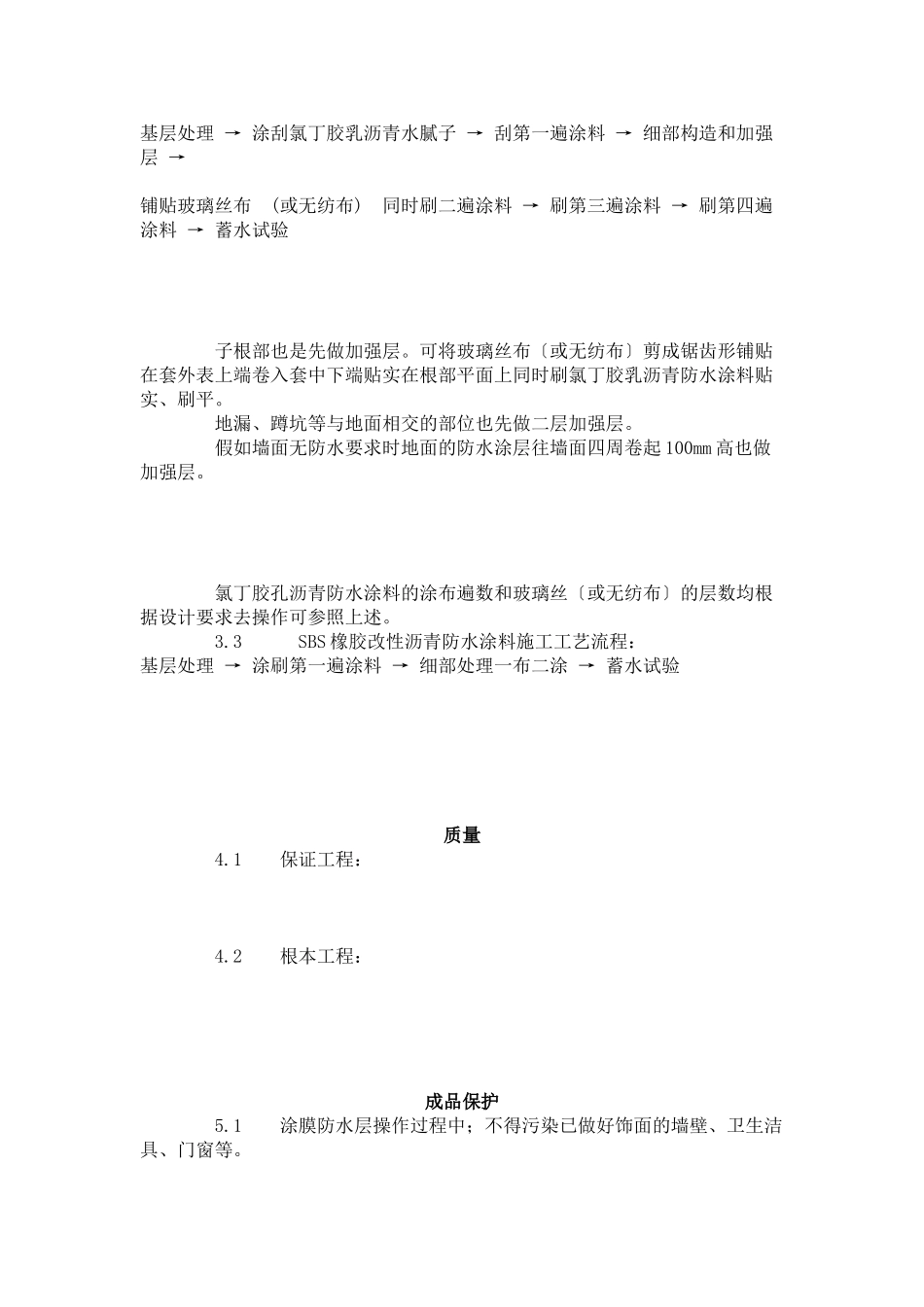

厕、浴间涂膜防水施工工艺〔715-1996〕范围本工艺适用于工业与民用建筑厕、浴间地面的聚氨酯、氯丁胶乳沥青、SBS橡胶改性沥青等涂膜防水材料施工。施工准备2.1材料及主要机具：甲组份：异氰酸基含料以3.5±0.2为宜。乙组份：羟基含量以0.7±0.1为宜。甲、乙料易燃、有、均用铁桶包装贮存时应封进场后放在阴凉、枯燥、无强日光直晒的库房〔或场地〕存放。施工操作时应按厂家说明的比例进展配合操作场地要防火、通风操作人员应戴手套、口罩、眼镜等以防溶剂中。磷酸或苯磺酰氯：凝固过快时作缓凝剂。二月桂酸二丁基锡：凝固过慢作促凝剂用。二甲苯：清洗施工工具用。乙酸乙酯：清洗手上凝胶用。107胶：修补基层用。玻璃丝布〔幅宽90cm14目〕或无纺布。石渣：φ2mm左右粘结过渡层用。水泥：425以上硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥补基层用。固体含量：≥93；抗拉强度：0.6MPa以上；延伸率：≥300；柔度：在-20℃绕φ20mm圆棒无裂纹；耐热性：在85℃。加热5h涂膜无流淌和集中气泡；不透水水性：动水压0.2MPa恒压lh不透水。外观：深棕色乳状液固体含量；≥43；粘结强度：0.67MPa；柔度：-10℃绕φ10mm圆棒无裂纹；耐热性：80℃5h无变化；不透水性：动水压0.1MPa但压0.5h不透水。外观：黑色粘稠液体；固体含量：≥40；粘结强度〔与水泥砂浆的粘结强度〕：≥0.3MPa；柔度：在-20℃±2℃以下绕φ3mm金属棒半周涂膜无裂纹剥落现象。2.2作业条件；图7-10靠墙根后抹出泛水图7-11立四周封建筑封膏图7-12套与地面交接处与立交接处、封建筑封膏图7-13蹲坑与地面交接处用建筑封膏封严图7-14地漏与地面交接处接口与地面交接处均匀用建筑封膏封严操作工艺3.1聚氨酯防水涂料施工工艺流程：清扫基层→涂刷底胶→细部附加层→第一层涂膜→第二层涂膜→第三层涂膜和粘石渣在操作过程中根据当天操作量配料不得搅拌过多。如涂料粘度过大不便涂刮时可加人少量二甲苯进展稀释参加量不得大于乙料的10。如甲、乙料混合后固化过快影响施工时可参加少许磷酸或苯磺酚氯化缓凝剂参加量不得大于甲料的0.5；如涂膜固化太慢可参加少许二月桂酸二丁基锡作促凝剂；但参加量不得大于甲料的0.3。涂膜防水做完经检查验收合格后可进展蓄水试验24h无渗漏可进展面层施工。3.2氯丁胶乳沥青防水涂料施工工艺流程：基层处理→涂刮氯丁胶乳沥青水腻子→刮第一遍涂料→细部构造和加强层→铺贴玻璃丝布(或无纺布)同时刷二遍涂料→刷第三遍涂料→刷第四遍涂料→蓄水试验子根部也是先做加强层。可将玻璃丝布〔或无纺布〕剪成锯齿形铺贴在套外表上端卷入套中下端贴实在根部平面上同时刷氯丁胶乳沥青防水涂料贴实、刷平。地漏、蹲坑等与地面相交的部位也先做二层加强层。假如墙面无防水要求时地面的防水涂层往墙面四周卷起100mm高也做加强层。氯丁胶孔沥青防水涂料的涂布遍数和玻璃丝〔或无纺布〕的层数均根据设计要求去操作可参照上述。3.3SBS橡胶改性沥青防水涂料施工工艺流程：基层处理→涂刷第一遍涂料→细部处理一布二涂→蓄水试验质量4.1保证工程：4.2根本工程：成品保护5.1涂膜防水层操作过程中；不得污染已做好饰面的墙壁、卫生洁具、门窗等。5.2涂膜防水层做完之后要严格加以保护在保护层未做之前任何人员不得进入也不得在卫生间内堆积杂物以免损坏防水层。5.3地漏或排水口内防止杂物塞满确保排水畅通。蓄水合格后不要忘记要将地漏内清理干净。5.4面层进展施工操作时对突出地面的根、地漏、排水口、卫生洁具等与地面交接处的涂膜不得碰坏。应注意的质量问题6.1涂膜防水层空鼓、有气泡：主要是基层清理不干净底胶涂刷不匀或者是由于找平层潮湿含水率高于9涂刷之前未进展含水率试验造成空鼓严重者造成大面积起鼓包。因此在涂刷防水层之前必须将基层清理干净并做含水率试验。6.2地面面层做完后进展蓄水试验有渗漏现象：涂膜防水层做完之后必须进展第一次蓄水试验如有渗漏现象可根据渗漏详细部位进展修补甚致于全部返工直到蓄水2cm高观察24h不渗漏为止。地面面层做完之后再进展第二遍蓄水试验观察24h无渗漏为最终合格填写蓄水检查记录。6.3地面存水排水不畅：主要原因是在做地面垫层时没有按设计要求找坡做找平层时也没...
