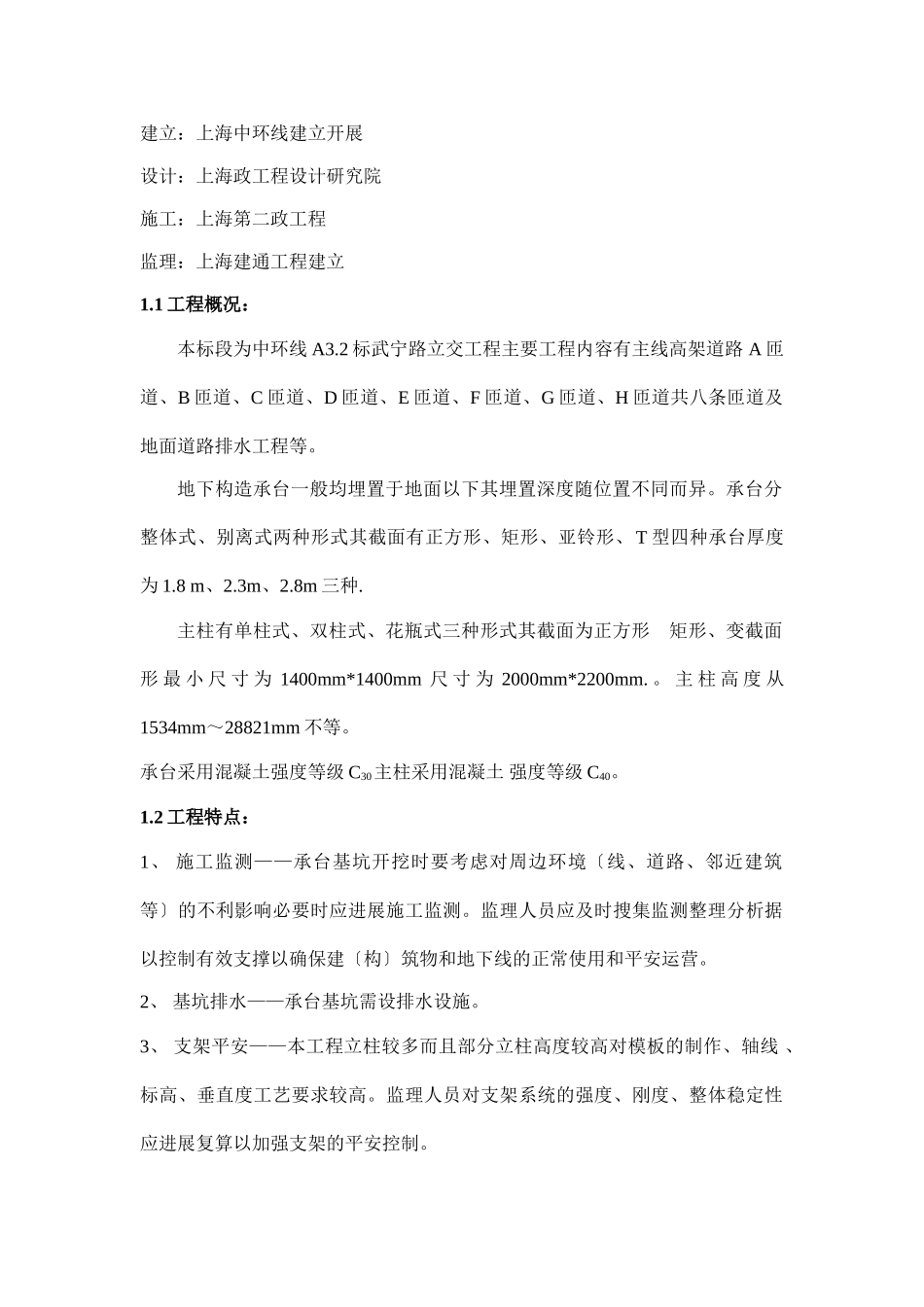

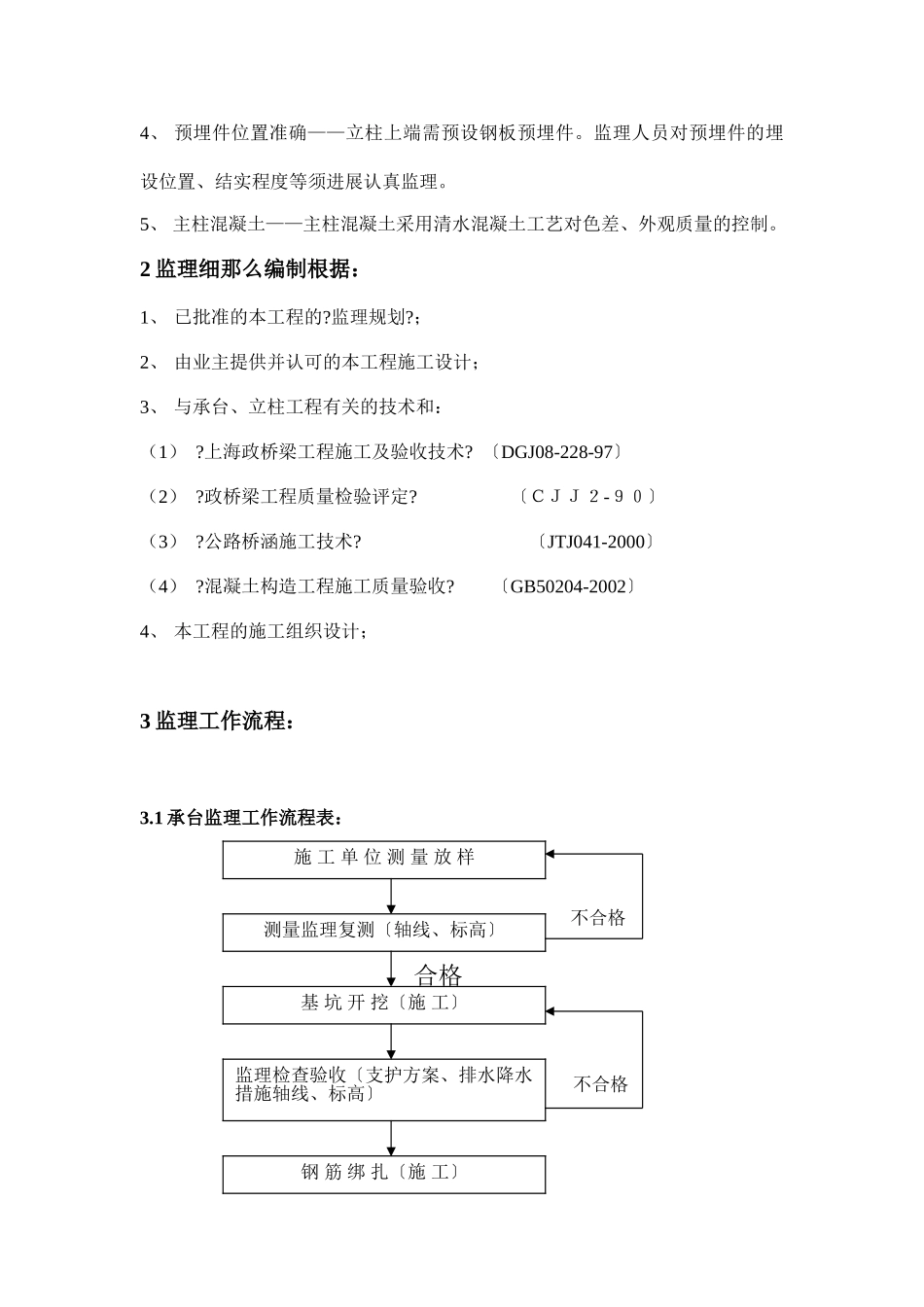

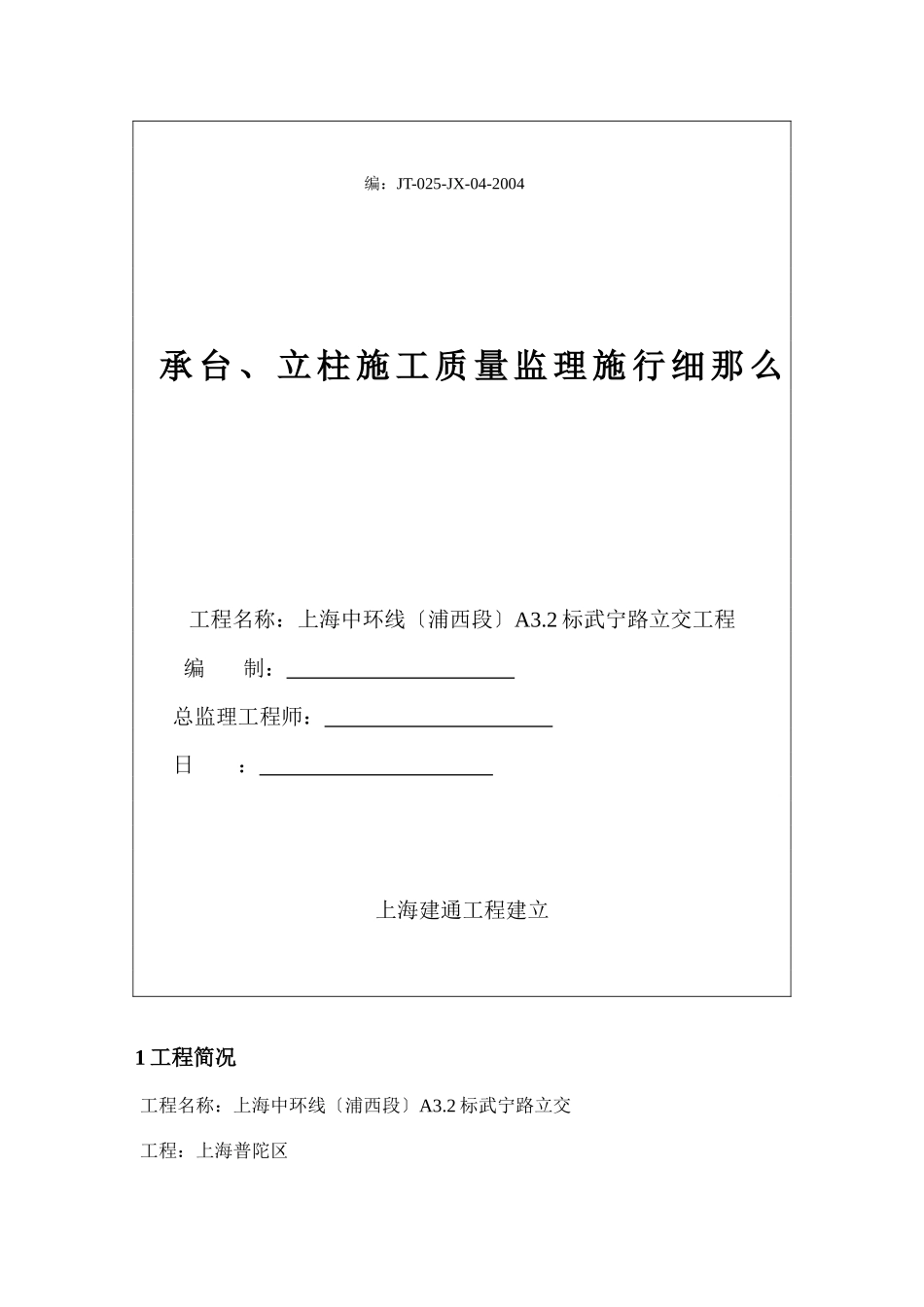

编：JT-025-JX-04-2004承台、立柱施工质量监理施行细那么工程名称：上海中环线〔浦西段〕A3.2标武宁路立交工程编制：总监理工程师：日：上海建通工程建立1工程简况工程名称：上海中环线〔浦西段〕A3.2标武宁路立交工程：上海普陀区建立：上海中环线建立开展设计：上海政工程设计研究院施工：上海第二政工程监理：上海建通工程建立1.1工程概况：本标段为中环线A3.2标武宁路立交工程主要工程内容有主线高架道路A匝道、B匝道、C匝道、D匝道、E匝道、F匝道、G匝道、H匝道共八条匝道及地面道路排水工程等。地下构造承台一般均埋置于地面以下其埋置深度随位置不同而异。承台分整体式、别离式两种形式其截面有正方形、矩形、亚铃形、T型四种承台厚度为1.8m、2.3m、2.8m三种.主柱有单柱式、双柱式、花瓶式三种形式其截面为正方形矩形、变截面形最小尺寸为1400mm*1400mm尺寸为2000mm*2200mm.。主柱高度从1534mm～28821mm不等。承台采用混凝土强度等级C30主柱采用混凝土强度等级C40。1.2工程特点：1、施工监测——承台基坑开挖时要考虑对周边环境〔线、道路、邻近建筑等〕的不利影响必要时应进展施工监测。监理人员应及时搜集监测整理分析据以控制有效支撑以确保建〔构〕筑物和地下线的正常使用和平安运营。2、基坑排水——承台基坑需设排水设施。3、支架平安——本工程立柱较多而且部分立柱高度较高对模板的制作、轴线、标高、垂直度工艺要求较高。监理人员对支架系统的强度、刚度、整体稳定性应进展复算以加强支架的平安控制。4、预埋件位置准确——立柱上端需预设钢板预埋件。监理人员对预埋件的埋设位置、结实程度等须进展认真监理。5、主柱混凝土——主柱混凝土采用清水混凝土工艺对色差、外观质量的控制。2监理细那么编制根据：1、已批准的本工程的?监理规划?；2、由业主提供并认可的本工程施工设计；3、与承台、立柱工程有关的技术和：（1）?上海政桥梁工程施工及验收技术?〔DGJ08-228-97〕（2）?政桥梁工程质量检验评定?〔ＣＪＪ２-９０〕（3）?公路桥涵施工技术?〔JTJ041-2000〕（4）?混凝土构造工程施工质量验收?〔GB50204-2002〕4、本工程的施工组织设计；3监理工作流程：3.1承台监理工作流程表：合格不合格施工单位测量放样测量监理复测〔轴线、标高〕基坑开挖〔施工〕不合格监理检查验收〔支护方案、排水降水措施轴线、标高〕钢筋绑扎〔施工〕不合格合格合格不合格合格合格不合格合格不合格合格3.2立柱监理工作流程图：合格合格监理检查验收〔钢筋品种、规格、接头、数量、保护层〕模板安装〔施工〕监理检查验收〔轴线、标高、保护层〕砼浇筑旁站监理〔配合比、强度、塌落度、试件配置〕监理巡视检查砼护养拆模检查回填土〔分层碾压、实度〕监理检查签认蜂窝、麻面、气孔分层碾压、实度施工单位测量放样测量监理复测〔轴线、标高〕检查施工缝凿毛处理合格合格不合格合格不合格不合格合格合格不合格合格合格合格合格4质量控制目的〔1〕、承台、立柱钢筋成型与安装质量验收〔DBJ08—228—97〕：〔表一〕序工程允许偏向〔mm〕检查频率〔点检查立柱钢筋绑扎监理检查验收模板安装〔施工〕监理检查验收旁站监理砼浇筑监理巡视检查砼护养拆模监理检查回填监理监理检查签认蜂窝、麻面、气孔分层碾压、实度模板轴线、标高垂直度、保护层钢筋规格、保护数量、保护层配合比、强度、坍落度、试块制作数〕1钢筋长度+5、-101用尺量2主筋间距承台±20立柱±104在任意一个断面连续量取间距取其平均值作为1点3箍筋及构造筋间距±205连续量取5档取其平均值作为1点4接头截面积占钢筋总截面积焊接：≯50绑扎：≯250观察5保护层厚度承台±10立柱±56用尺量〔2〕、承台施工质量验收〔DBJ08—228—97〕〔表二〕序工程允许偏向〔mm〕检查频率〔点数〕检查1混凝土抗压强度不低于设计强度每一工作班不少于一组2断面尺寸±105用尺量3顶面高程±104水准仪4轴线偏位102量取纵、横方向各一次5平整度5用2m直尺6麻面每侧不得超过该侧面积的1用尺量麻面总面积〔3〕、立柱施工质量验收〔DBJ08—228—97〕：〔表三〕序工程允许偏向〔mm〕检查频率〔点数〕检查1混凝土抗压强度不低于设计强度每一工作班不得少于一组2...
