某电网生产调度中心大楼工程基坑支护及土方开挖监理实施细则VIP免费

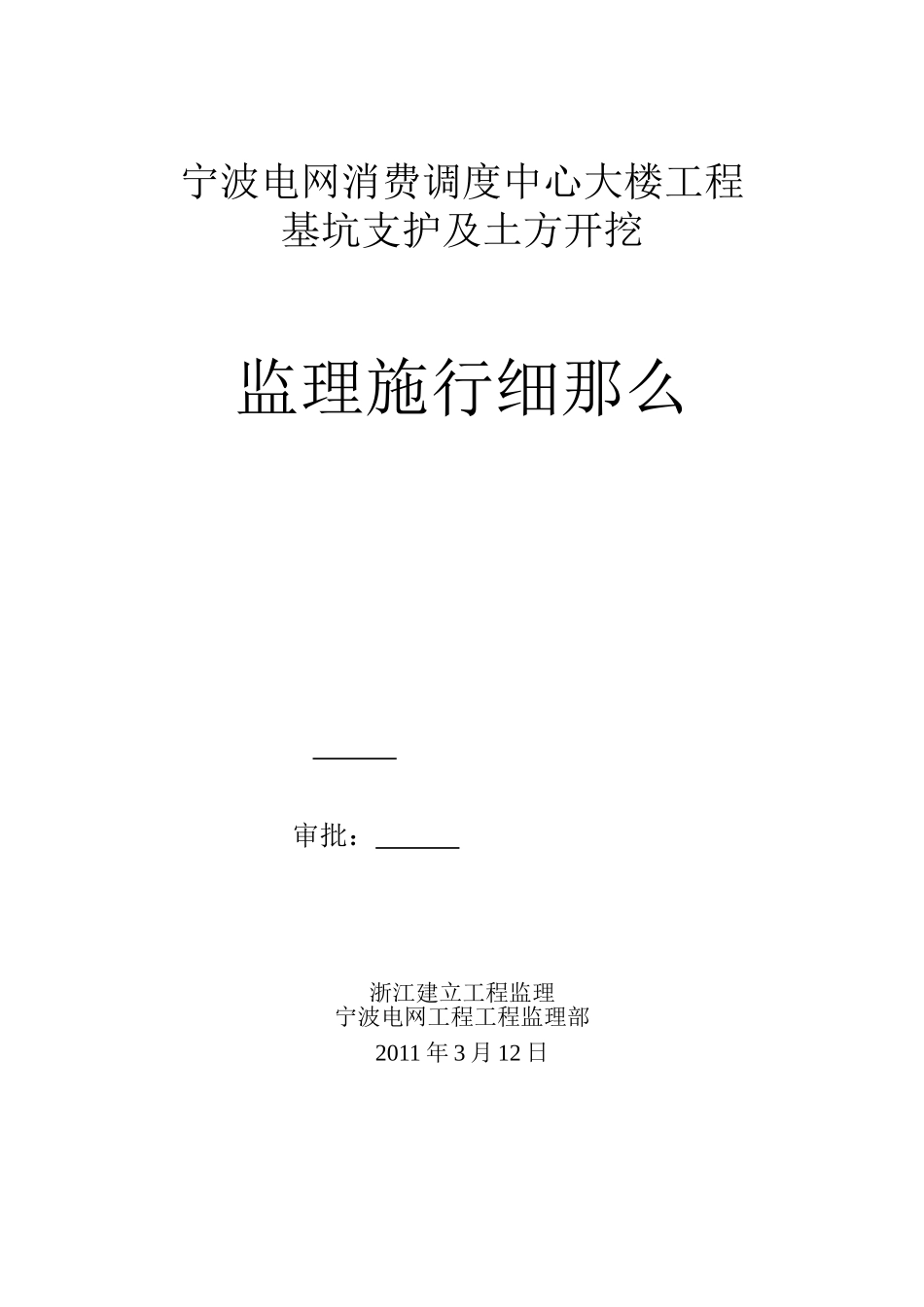

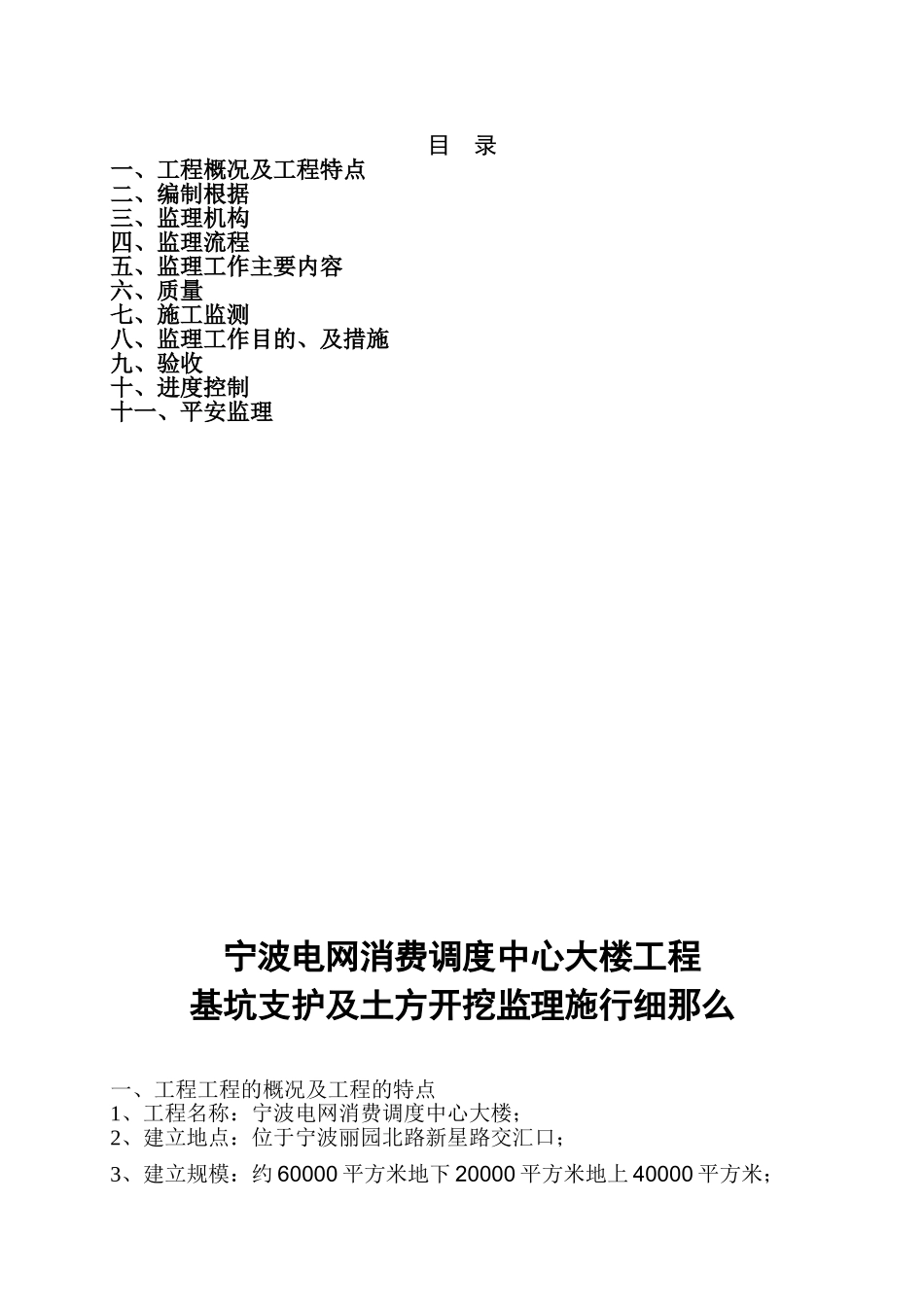

宁波电网消费调度中心大楼工程基坑支护及土方开挖监理施行细那么审批：浙江建立工程监理宁波电网工程工程监理部2011年3月12日目录一、工程概况及工程特点二、编制根据三、监理机构四、监理流程五、监理工作主要内容六、质量七、施工监测八、监理工作目的、及措施九、验收十、进度控制十一、平安监理宁波电网消费调度中心大楼工程基坑支护及土方开挖监理施行细那么一、工程工程的概况及工程的特点1、工程名称：宁波电网消费调度中心大楼；2、建立地点：位于宁波丽园北路新星路交汇口；3、建立规模：约60000平方米地下20000平方米地上40000平方米；4、质量要求：标化创钱江杯；5、工程：工程约2亿元；6、工目的：以开工为准；7、建立：宁波电业；8、监理：浙江工程建立监理；9、设计：浙江华展工程研究设计院；10、勘察：宁波工程勘察院；11、施工：中科建立开展总；本工程为宁波电网消费调度中心大楼工程位于宁波丽园北路新星路交汇口。由22层主楼、4层裙房、110KV变电站及2层地下室组成。总用地面积为16627m2总建筑面积59212.75m2其中地上主楼31447.8m2裙房5978.1m2110AV变电站1934.951m2地下1.9m2建筑占地面积3842.5m2〔含110KV变电站862.7m2〕抗震设防烈度为6度。设计基坑外围为Φ600、Φ750、Φ800、Φ850直径不等的钻孔灌注桩排桩外侧设高压旋喷嵌缝止水桩。主楼部剪力墙外侧设二排双重高压旋喷桩加固带。本工程原始地坪面约-1.2m。地下室二层砼底板面标高为-9.7m底板砼厚600mm实际需挖土约11万方；根据宁波工程勘察院提供的?岩土工程勘察?说明勘察24只钻孔野外现场编录资料和室内土工试验成果结合近邻场地勘察资料按地基土的土性特征、埋藏分部条件及其物理力学性质将场地勘察深度范围内的地基土场址划分12个工程地质层细分24个工程地质层组根据工程开挖深度详见?岩土工程勘察?：三、编制根据1、和、有关工程建立监理的政策、法律、法规及、有关规定。2、依法签订的监理委托合同工程承包合同及工程承包合同。3、批准的?土方开挖方案?和?基坑围护程度支撑及地下室底板垫层专项施工方案?。4、基坑围护设计图纸及总说明。5、宁波软土深基坑支护设计与施工暂行技术规定。6、建筑地基与根底工程施工质量验收GB50202-2002。7、岩土工程勘察。8、工程设计及联络变更单、图纸交底。9、?建筑工程施工质量验收统一?〔GB50300-2001〕。10、?混凝土构造工程施工质量验收?〔GB50204-2002〕。11、经批准的?监理规划?。四、监理机构根据本基坑开挖时间及其特点要求人员拟作如下安排：总监工程师谭波工程师土建监理工程师张世恒工程师安装监理工程师张景祥高级工程师造价监理工程师张晓进工程师监理员魏宝柱助工监理员徐志鸿助工监理员朱涛助工监理员陈建强助工五、监理流程六、监理工作主要控制内容〔一〕、支撑体系1、根据设计图纸要求地下室围护支撑设一道冠梁二道支撑冠梁顶标高-2.75冠梁高度为400mm第一道支撑顶标高为-3.95m支撑高度700mm；第二道支撑顶标高为-8.15m支撑高度800mm混凝土强度分别为：冠梁及第一道支撑梁C25第二道支撑梁C30；主筋保护层厚度为25。2、支撑地模须严格平整、可靠按中心受压构件要求控制纵向轴线的偏向；并防止在混凝土浇捣时产生变形。3、支撑体系上假设需留置施工缝应在施工缝处做好加强措施。4、钢筋搭接长度和锚固长度须满足抗拉钢筋要求。5、转角处基坑外侧围梁主筋必须保持连通无法连通部位主筋程度向弯起并满足抗拉钢筋锚固长度要求。6、围梁节点内、外侧1000范围内匝筋加至@100支撑节点内、外侧600范围内匝筋加至@100.7、围梁相交的节点在每个夹角处倒角500并且加上6HRB40016加强筋支撑与支撑、连梁之间相交的节点在每个夹角处倒角400并且加上6HRB40016加强筋。支护桩桩顶嵌入冠梁50。8、冠梁、围梁及支撑垫层为800mm厚C15砼和70mm碎石垫层周边从构件外侧放出100mm支撑垫层上应设好隔离剂。9、冠梁、围梁及支撑轴线偏向小于50跨度偏向小于80。〔二〕、换撑及拆撑基坑挖至底板标高后及时设好垫层及根底底板与支护桩间的换撑板带当根底底板与换撑板带混凝土强度到达80％值时撤除第二道支撑。地下主体构造施工至地下一层时设地下一层楼板及换撑带混凝土强...
