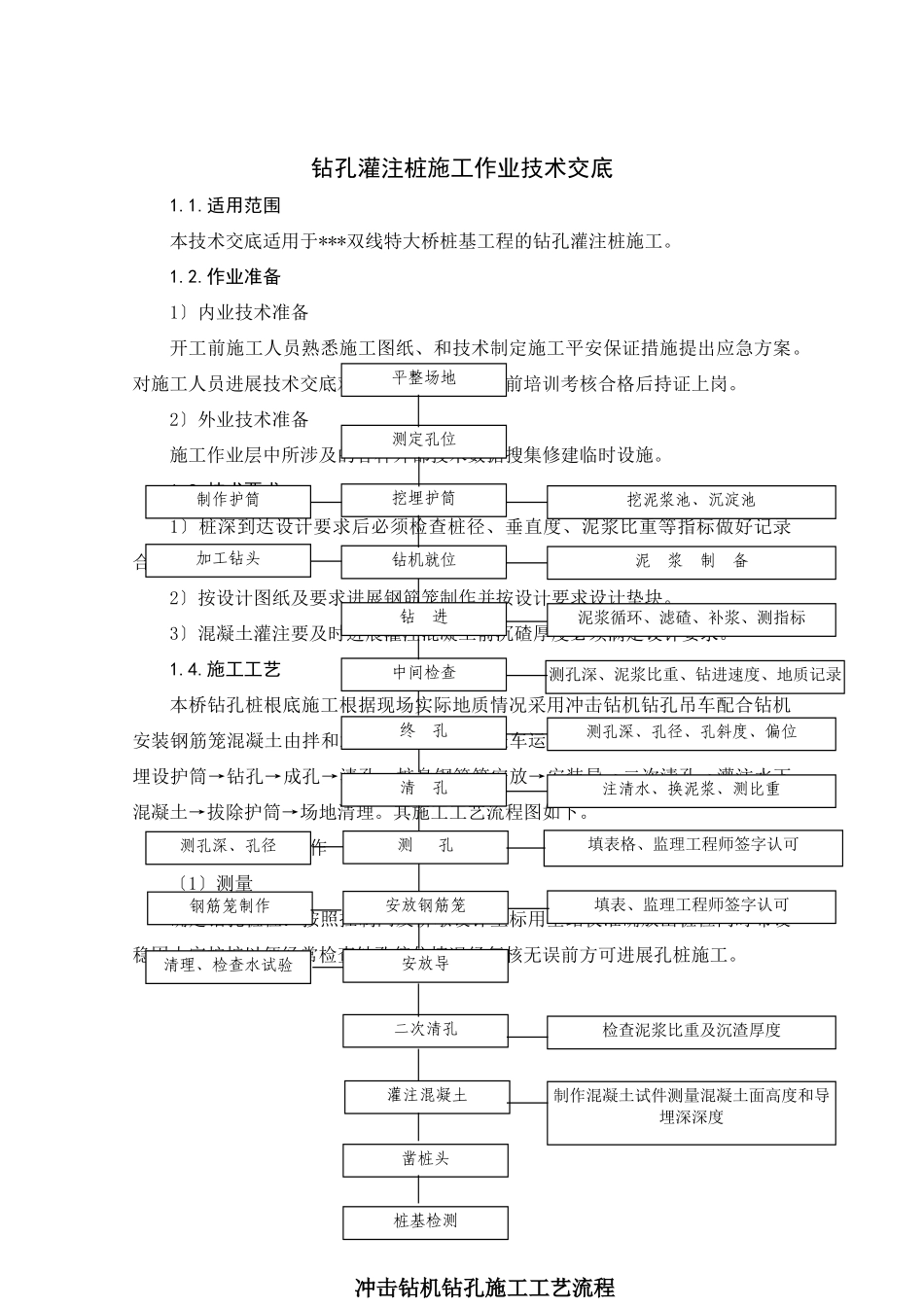

钻孔灌注桩施工作业技术交底1.1.适用范围本技术交底适用于***双线特大桥桩基工程的钻孔灌注桩施工。1.2.作业准备1〕内业技术准备开工前施工人员熟悉施工图纸、和技术制定施工平安保证措施提出应急方案。对施工人员进展技术交底对施工人员进展上岗前培训考核合格后持证上岗。2〕外业技术准备施工作业层中所涉及的各种外部技术数据搜集修建临时设施。1.3.技术要求1〕桩深到达设计要求后必须检查桩径、垂直度、泥浆比重等指标做好记录合格后进展清孔换浆。2〕按设计图纸及要求进展钢筋笼制作并按设计要求设计垫块。3〕混凝土灌注要及时进展灌注混凝土前沉碴厚度必须满足设计要求。1.4.施工工艺本桥钻孔桩根底施工根据现场实际地质情况采用冲击钻机钻孔吊车配合钻机安装钢筋笼混凝土由拌和站集中供给搅拌输送车运输。施工程序为：施工准备→埋设护筒→钻孔→成孔→清孔→桩身钢筋笼安放→安装导→二次清孔→灌注水下混凝土→拔除护筒→场地清理。其施工工艺流程图如下。1〕施工前准备工作〔1〕测量确定钻孔桩位：按照控制网及桥墩设计坐标用全站仪准确放出桩位同时布设稳固十字护桩以便经常检查钻孔偏位情况经复核无误前方可进展孔桩施工。平整场地凿桩头测定孔位挖埋护筒钻机就位钻进制作护筒加工钻头中间检查终孔清孔测孔安放钢筋笼安放导二次清孔灌注混凝土挖泥浆池、沉淀池泥浆制备泥浆循环、滤碴、补浆、测指标测孔深、泥浆比重、钻进速度、地质记录测孔深、孔径、孔斜度、偏位注清水、换泥浆、测比重填表格、监理工程师签字认可填表、监理工程师签字认可检查泥浆比重及沉渣厚度制作混凝土试件测量混凝土面高度和导埋深深度清理、检查水试验测孔深、孔径钢筋笼制作冲击钻机钻孔施工工艺流程桩基检测〔2〕场地平整及机械安装钻机底座须为与坚实地基上以免施工过程生不均匀沉陷而造成孔位偏移。a〕钻孔场地在旱地时应去除杂物、换除软土、平整压实场地位于陡坡时可用枕木、型钢等搭设工作平台。b〕在浅水中宜用筑岛法施工岛顶面高出施工水位1.0米左右筑岛面积应按钻孔、钻机大小等要求。c)制浆池、沉淀池和泥浆池应在方案施工场地或工作平台时一并考虑。〔3〕埋设护筒a)钻孔前应设置巩固、不漏水的钢护筒钢护筒内径应大于钻头直径使用冲击钻机钻孔应比钻头大40cm。护筒顶面宜高出施工水位或地下水位2m还应满足孔内泥浆面的高度要求在旱地或筑岛时应高出施工地面0.5m。b)护筒埋设时应使护筒平面位置中心与桩设计中心一致中心偏向不得大于5cm倾斜度偏向不大于1。岸滩上护筒埋深黏性土不小于1m砂类土不小于2m当表层土松软时宜将护筒埋置到较坚硬实的土层至少0.5m护筒四周回填黏土并分层夯实。可用锤击、加压、振动等下沉护筒。对于本桥的部孔桩钻孔时会遇到溶岩地质的孔桩护筒应采用跟进作业。2〕钻孔施工及要求〔1〕钻机安装及钻孔a〕安装钻机时底架应垫平保持稳定在钻进中不得产生位移和沉陷。钻机顶端应用缆风绳对称拉紧。钻头或钻杆中心与护筒顶面中心的偏向不得大于5cm。经质检工程师检查并报监理工程师检查合格前方可开钻。b〕选择适宜地层的配套钻锥和钻孔事故处理的配套机具接通水电供给备好造泥浆粘土和泥浆池。c〕调整钻机使钻锥起吊滑轮缘钻锥中心和桩孔中心三者在同一垂线上稳定好钻机和扒杆揽风绳。d〔2〕冲击钻孔a〕开场钻孔时应采用小冲程开孔待钻进深度超过钻头全高加正常冲程前方可进展正常冲击钻孔钻进过程中应勤松绳和适量松绳不得打空锤；勤抽碴使钻头经常冲击新颖地层。每次松绳量应按地质情况、钻头形式、钻头重量而定。b〕吊钻头的钢丝绳必须选用同向捻制、柔软优质、无弯和无断丝者平安系数不应小于12。钢丝绳与钻头间须设转向装置并连结结实钻孔过程中应经常检查其状态及转动是否正常、灵敏。主绳与钻头的钢丝绳搭接时两根绳径应一样捻扭方向必须一致。c〕钻孔工地应有备用钻头检查发现钻孔钻头直径磨耗超过15mm时应及时更换修补。d〕为防止由于冲击振动导致邻孔孔壁坍塌或影响邻孔已浇筑砼强度应错开钻孔。e〕钻进过程中及时滤渣同时经常注意地层的变化在地层的变化处均应捞取渣样判断地质的类型记入记录表中并与设计提供的地质剖面图相对照钻渣样应编保存以...
