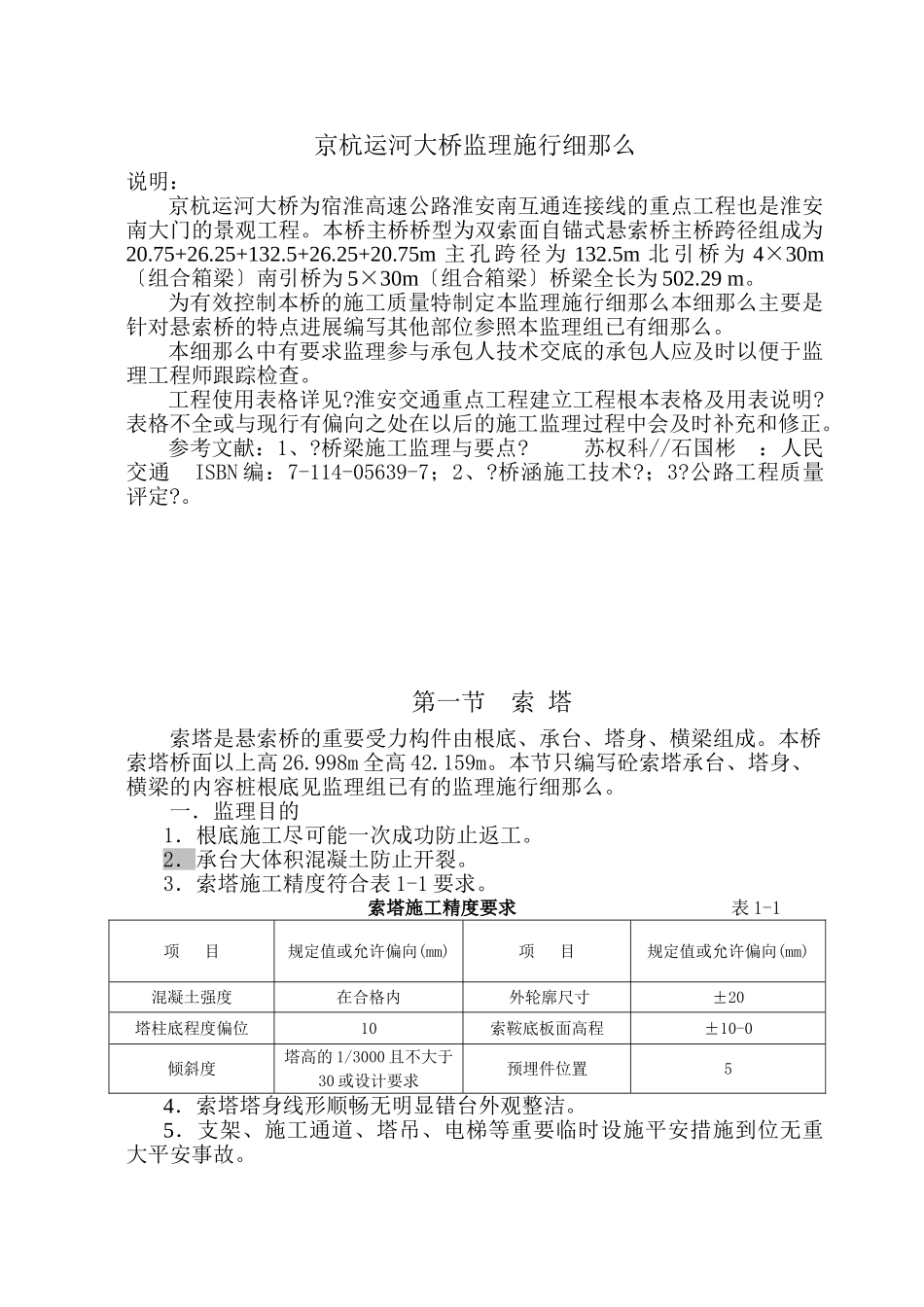

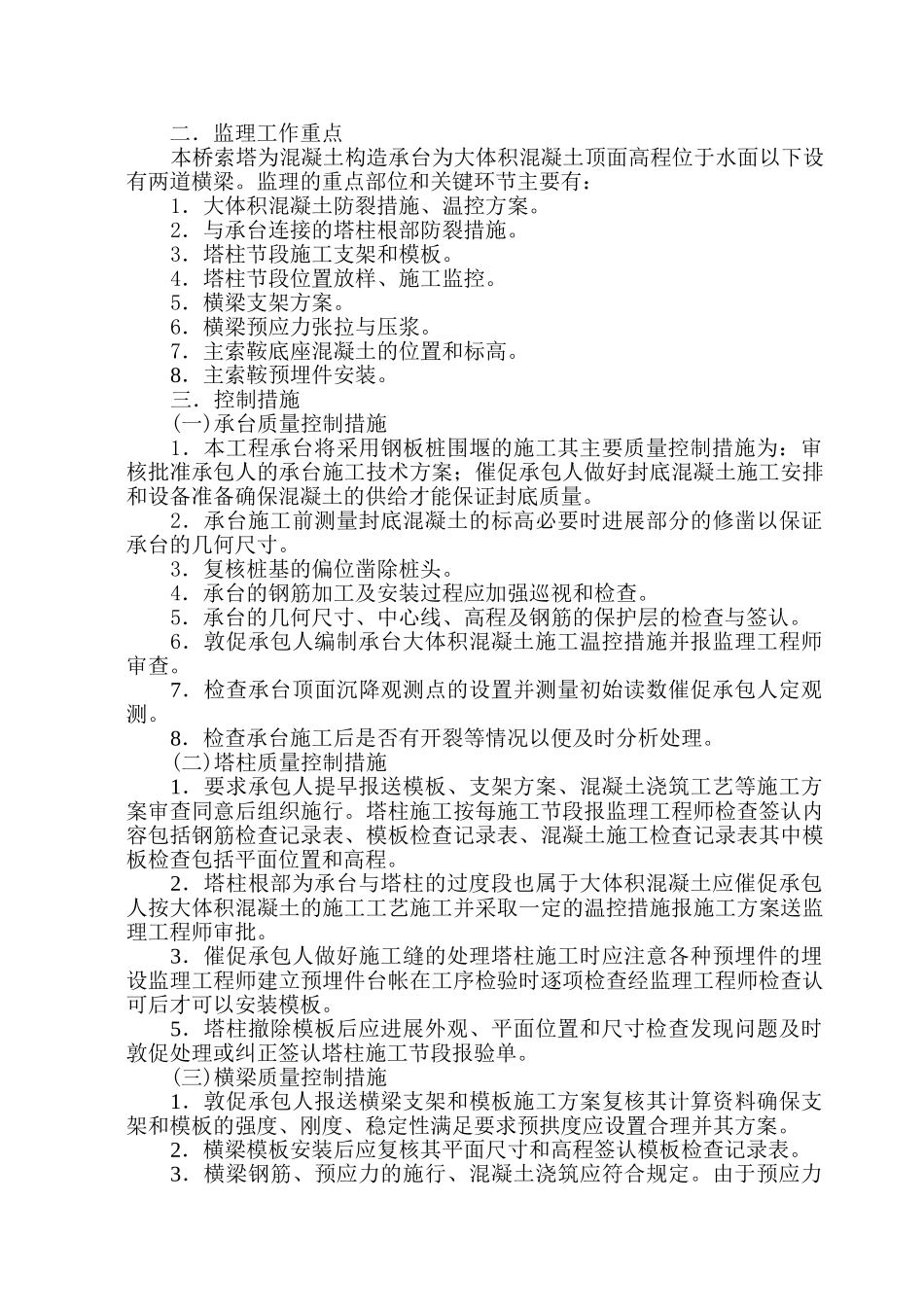

京杭运河大桥监理施行细那么说明：京杭运河大桥为宿淮高速公路淮安南互通连接线的重点工程也是淮安南大门的景观工程。本桥主桥桥型为双索面自锚式悬索桥主桥跨径组成为20.75+26.25+132.5+26.25+20.75m主孔跨径为132.5m北引桥为4×30m〔组合箱梁〕南引桥为5×30m〔组合箱梁〕桥梁全长为502.29m。为有效控制本桥的施工质量特制定本监理施行细那么本细那么主要是针对悬索桥的特点进展编写其他部位参照本监理组已有细那么。本细那么中有要求监理参与承包人技术交底的承包人应及时以便于监理工程师跟踪检查。工程使用表格详见?淮安交通重点工程建立工程根本表格及用表说明?表格不全或与现行有偏向之处在以后的施工监理过程中会及时补充和修正。参考文献：1、?桥梁施工监理与要点?苏权科//石国彬：人民交通ISBN编：7-114-05639-7；2、?桥涵施工技术?；3?公路工程质量评定?。第一节索塔索塔是悬索桥的重要受力构件由根底、承台、塔身、横梁组成。本桥索塔桥面以上高26.998m全高42.159m。本节只编写砼索塔承台、塔身、横梁的内容桩根底见监理组已有的监理施行细那么。一．监理目的1．根底施工尽可能一次成功防止返工。2．承台大体积混凝土防止开裂。3．索塔施工精度符合表1-1要求。索塔施工精度要求表1-1项目规定值或允许偏向(mm)项目规定值或允许偏向(mm)混凝土强度在合格内外轮廓尺寸±20塔柱底程度偏位10索鞍底板面高程±10-0倾斜度塔高的1/3000且不大于30或设计要求预埋件位置54．索塔塔身线形顺畅无明显错台外观整洁。5．支架、施工通道、塔吊、电梯等重要临时设施平安措施到位无重大平安事故。二．监理工作重点本桥索塔为混凝土构造承台为大体积混凝土顶面高程位于水面以下设有两道横梁。监理的重点部位和关键环节主要有：1．大体积混凝土防裂措施、温控方案。2．与承台连接的塔柱根部防裂措施。3．塔柱节段施工支架和模板。4．塔柱节段位置放样、施工监控。5．横梁支架方案。6．横梁预应力张拉与压浆。7．主索鞍底座混凝土的位置和标高。8．主索鞍预埋件安装。三．控制措施(一)承台质量控制措施1．本工程承台将采用钢板桩围堰的施工其主要质量控制措施为：审核批准承包人的承台施工技术方案；催促承包人做好封底混凝土施工安排和设备准备确保混凝土的供给才能保证封底质量。2．承台施工前测量封底混凝土的标高必要时进展部分的修凿以保证承台的几何尺寸。3．复核桩基的偏位凿除桩头。4．承台的钢筋加工及安装过程应加强巡视和检查。5．承台的几何尺寸、中心线、高程及钢筋的保护层的检查与签认。6．敦促承包人编制承台大体积混凝土施工温控措施并报监理工程师审查。7．检查承台顶面沉降观测点的设置并测量初始读数催促承包人定观测。8．检查承台施工后是否有开裂等情况以便及时分析处理。(二)塔柱质量控制措施1．要求承包人提早报送模板、支架方案、混凝土浇筑工艺等施工方案审查同意后组织施行。塔柱施工按每施工节段报监理工程师检查签认内容包括钢筋检查记录表、模板检查记录表、混凝土施工检查记录表其中模板检查包括平面位置和高程。2．塔柱根部为承台与塔柱的过度段也属于大体积混凝土应催促承包人按大体积混凝土的施工工艺施工并采取一定的温控措施报施工方案送监理工程师审批。3．催促承包人做好施工缝的处理塔柱施工时应注意各种预埋件的埋设监理工程师建立预埋件台帐在工序检验时逐项检查经监理工程师检查认可后才可以安装模板。5．塔柱撤除模板后应进展外观、平面位置和尺寸检查发现问题及时敦促处理或纠正签认塔柱施工节段报验单。(三)横梁质量控制措施1．敦促承包人报送横梁支架和模板施工方案复核其计算资料确保支架和模板的强度、刚度、稳定性满足要求预拱度应设置合理并其方案。2．横梁模板安装后应复核其平面尺寸和高程签认模板检查记录表。3．横梁钢筋、预应力的施行、混凝土浇筑应符合规定。由于预应力张拉和压浆为重要工序必须现场旁站并记录。4．撤除模板后进展平面尺寸和位置、高程、外观检查签认横梁质量检验单。第二节猫道猫道是悬索桥主缆架设、索夹和吊索安装、主缆防护等工程的空中临时施工通道。由猫道承重索、猫道面网〔包括栏杆和扶手索〕、抗风系统...
