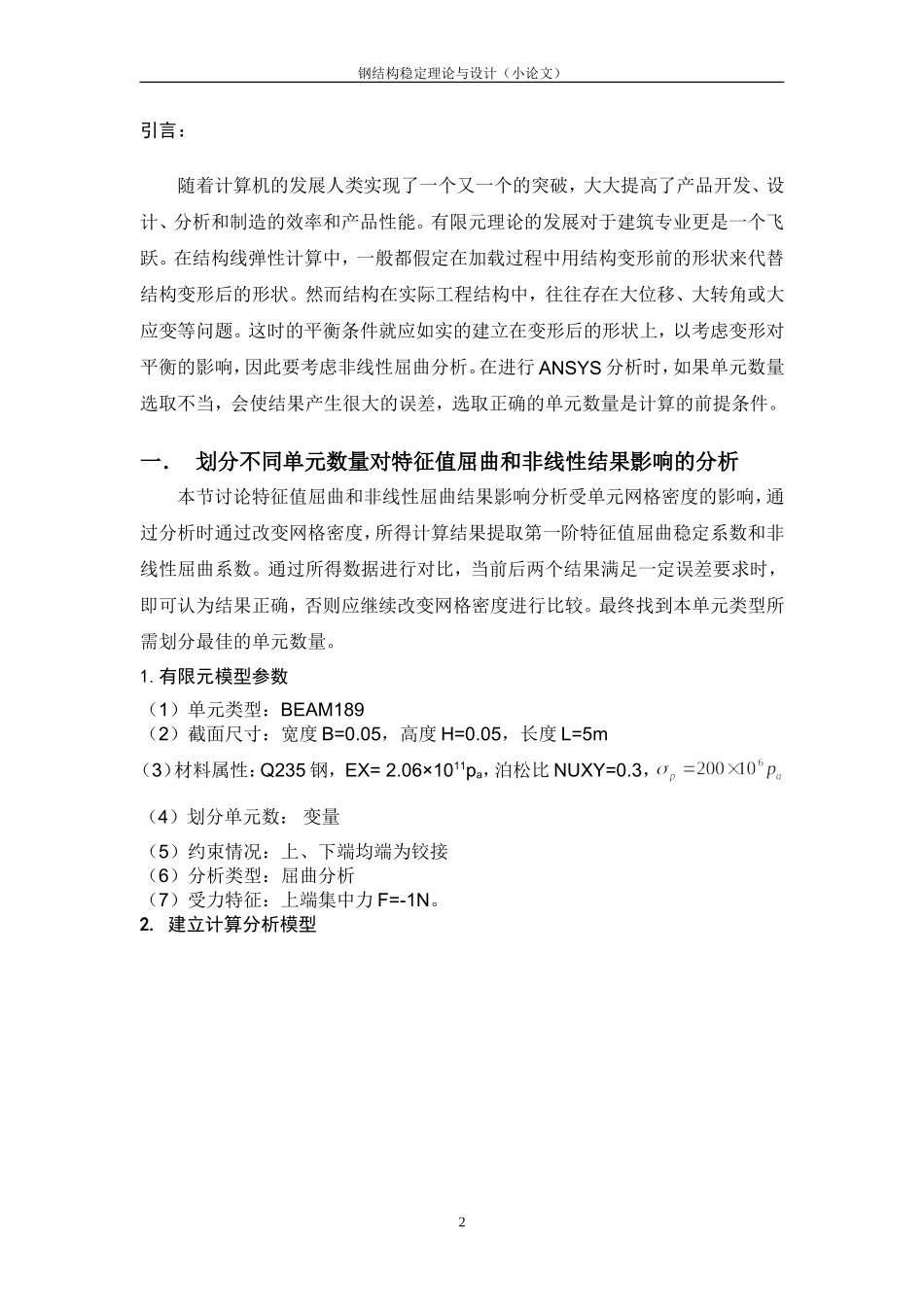

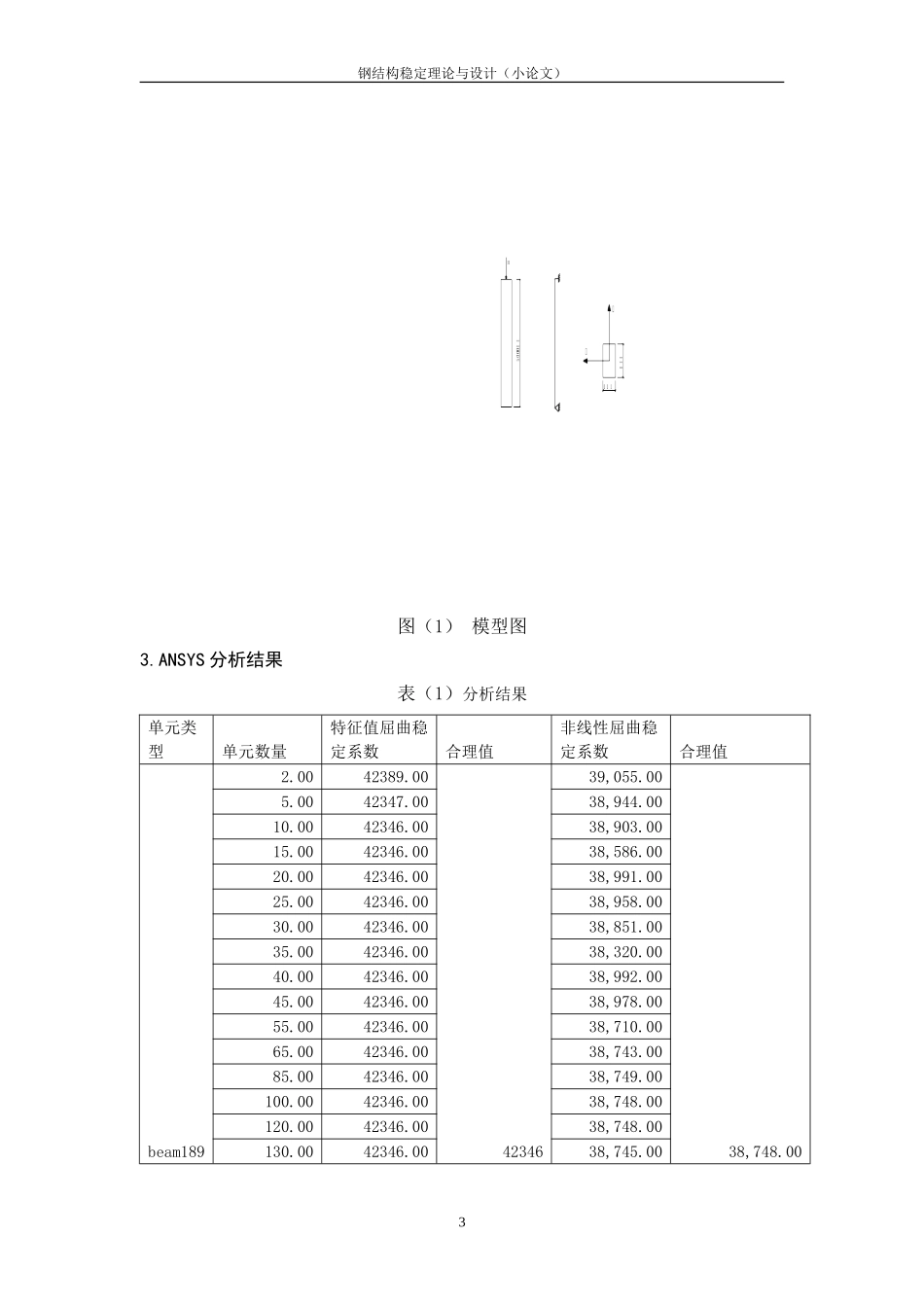

钢结构稳定理论与设计（小论文）基于ANSYS的轴心受压柱屈曲分析吕辉哈尔滨工程大学航天与建筑工程学院摘要：为了了解和掌握轴心受压柱特征值屈曲和非线性屈曲差异，以及考虑在屈曲分析中划分不同单元数量对分析结果的影响，选取适当的单元数量，利用有限元软件ANSYS对结构进行分析。初步了解特征值屈曲与非线性屈曲所得结果差异。在此基础上进行了多例轴心受压柱的仿真模拟分析，同时考虑不同长细比对屈曲分析结果的影响，掌握了长细比变化对轴心受压柱特征值屈曲和非线性屈曲的计算结果的影响规律。提出工程中应尽量采取非线性屈曲分析，并在分析中采取正确的分析方法。关键词：ANSYS仿真模拟；轴心受压柱；单元数量；特征值屈曲；非线性屈曲Theanalysisofaxial-compressedcolumnbucklingbasedonANSYSLvHuiHarbinEngineeringUniversity,CollegeofAerospaceandCivilEngineeringAbstracts:ThefiniteelementsoftwareANSYSisusedtounderstandandmasterthediffierencesbetweenaxial-compressedcolumnbucklingandnonlinearbuckling,andtoconsiderdifferentnumbersofmodules`simpactonanalysisresultsinbucklinganalysis,andchoosetheappropriateelementnumebrs.Thedifferencesoftheresultsofeigenvaluebucklingandnonlinearbucklingispreliminaryunderstood.Basedthat,simulationanalysisofanumberofcasesofaxial-compressedcolumnismade,meanwhiledifferentslendernessratio`simpactonbucklinganalysisistakenintoaccount,sotheimpactbyvariableslendernessratioontheresultsofaxial-compressedcolumnbucklingandnonlinearbucklingisunterstood.Sothenonlinearbucklinganalysisintheprojectisproposed,andtherightanalysismethodshouldbetaken.Keywords:ANSYSSimulation;axial-compressedcolumn;thenumberofelement;eigenvaluebuckling;nonlinearbuckling1钢结构稳定理论与设计（小论文）引言：随着计算机的发展人类实现了一个又一个的突破，大大提高了产品开发、设计、分析和制造的效率和产品性能。有限元理论的发展对于建筑专业更是一个飞跃。在结构线弹性计算中，一般都假定在加载过程中用结构变形前的形状来代替结构变形后的形状。然而结构在实际工程结构中，往往存在大位移、大转角或大应变等问题。这时的平衡条件就应如实的建立在变形后的形状上，以考虑变形对平衡的影响，因此要考虑非线性屈曲分析。在进行ANSYS分析时，如果单元数量选取不当，会使结果产生很大的误差，选取正确的单元数量是计算的前提条件。一．划分不同单元数量对特征值屈曲和非线性结果影响的分析本节讨论特征值屈曲和非线性屈曲结果影响分析受单元网格密度的影响，通过分析时通过改变网格密度，所得计算结果提取第一阶特征值屈曲稳定系数和非线性屈曲系数。通过所得数据进行对比，当前后两个结果满足一定误差要求时，即可认为结果正确，否则应继续改变网格密度进行比较。最终找到本单元类型所需划分最佳的单元数量。1.有限元模型参数（1）单元类型：BEAM189（2）截面尺寸：宽度B=0.05，高度H=0.05，长度L=5m（3）材料属性：Q235钢，EX=2.06×1011pa，泊松比NUXY=0.3，（4）划分单元数：变量（5）约束情况：上、下端均端为铰接（6）分析类型：屈曲分析（7）受力特征：上端集中力F=-1N。2.建立计算分析模型2钢结构稳定理论与设计（小论文）图（1）模型图3.ANSYS分析结果表（1）分析结果单元类型单元数量特征值屈曲稳定系数合理值非线性屈曲稳定系数合理值beam1892.0042389.004234639,055.0038,748.005.0042347.0038,944.0010.0042346.0038,903.0015.0042346.0038,586.0020.0042346.0038,991.0025.0042346.0038,958.0030.0042346.0038,851.0035.0042346.0038,320.0040.0042346.0038,992.0045.0042346.0038,978.0055.0042346.0038,710.0065.0042346.0038,743.0085.0042346.0038,749.00100.0042346.0038,748.00120.0042346.0038,748.00130.0042346.0038,745.003钢结构稳定理论与设计（小论文）分析结果绘成曲线如图:不同单元数量特征值屈曲结果42340.0042345.0042350.0042355.0042360.0042365.0042370.0042375.00...
