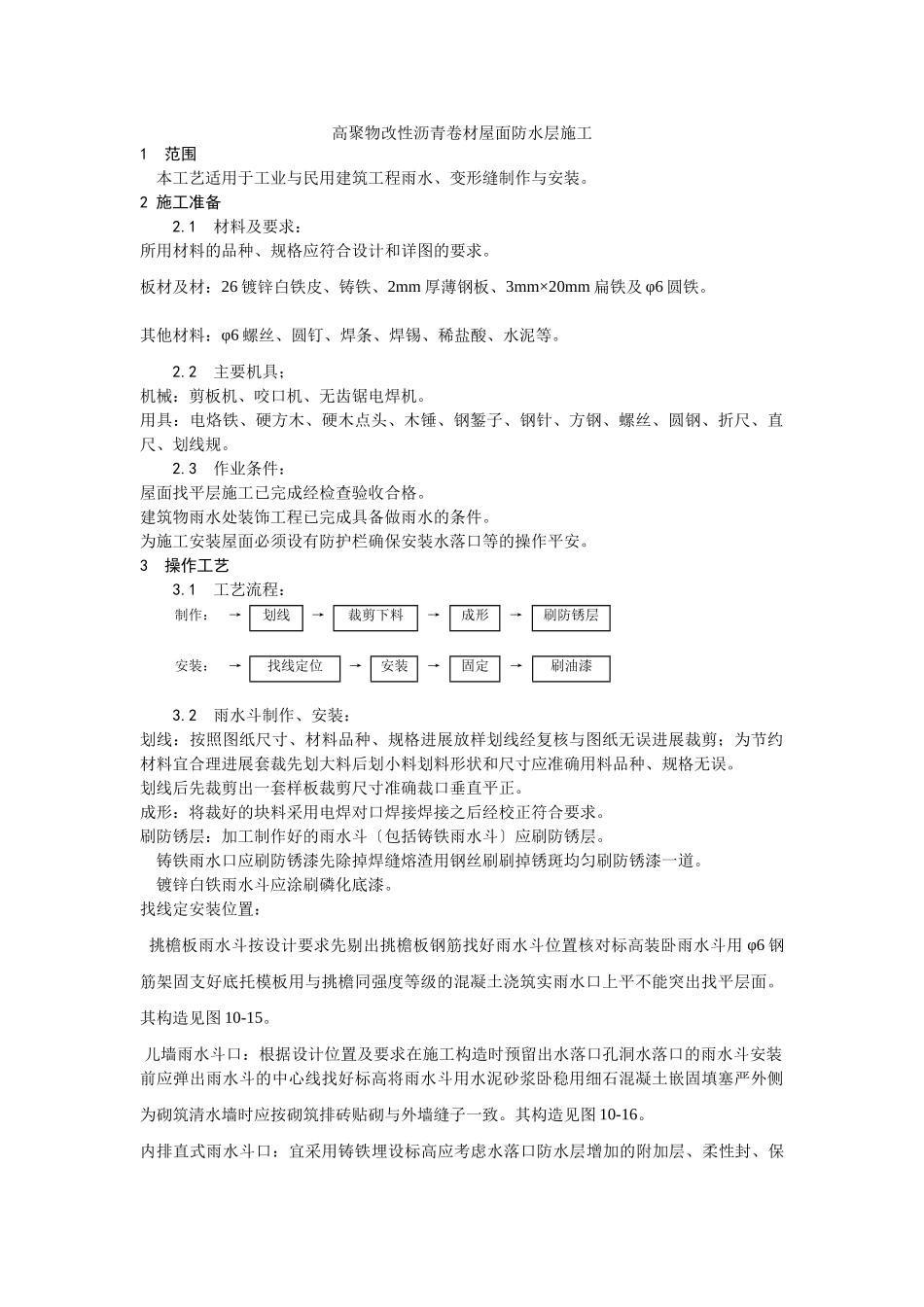

高聚物改性沥青卷材屋面防水层施工1范围本工艺适用于工业与民用建筑工程雨水、变形缝制作与安装。2施工准备2.1材料及要求：所用材料的品种、规格应符合设计和详图的要求。板材及材：26镀锌白铁皮、铸铁、2mm厚薄钢板、3mm×20mm扁铁及φ6圆铁。其他材料：φ6螺丝、圆钉、焊条、焊锡、稀盐酸、水泥等。2.2主要机具；机械：剪板机、咬口机、无齿锯电焊机。用具：电烙铁、硬方木、硬木点头、木锤、钢錾子、钢针、方钢、螺丝、圆钢、折尺、直尺、划线规。2.3作业条件：屋面找平层施工已完成经检查验收合格。建筑物雨水处装饰工程已完成具备做雨水的条件。为施工安装屋面必须设有防护栏确保安装水落口等的操作平安。3操作工艺3.1工艺流程：制作：→划线→裁剪下料→成形→刷防锈层安装：→找线定位→安装→固定→刷油漆3.2雨水斗制作、安装：划线：按照图纸尺寸、材料品种、规格进展放样划线经复核与图纸无误进展裁剪；为节约材料宜合理进展套裁先划大料后划小料划料形状和尺寸应准确用料品种、规格无误。划线后先裁剪出一套样板裁剪尺寸准确裁口垂直平正。成形：将裁好的块料采用电焊对口焊接焊接之后经校正符合要求。刷防锈层：加工制作好的雨水斗〔包括铸铁雨水斗〕应刷防锈层。铸铁雨水口应刷防锈漆先除掉焊缝熔渣用钢丝刷刷掉锈斑均匀刷防锈漆一道。镀锌白铁雨水斗应涂刷磷化底漆。找线定安装位置：挑檐板雨水斗按设计要求先剔出挑檐板钢筋找好雨水斗位置核对标高装卧雨水斗用φ6钢筋架固支好底托模板用与挑檐同强度等级的混凝土浇筑实雨水口上平不能突出找平层面。其构造见图10-15。儿墙雨水斗口：根据设计位置及要求在施工构造时预留出水落口孔洞水落口的雨水斗安装前应弹出雨水斗的中心线找好标高将雨水斗用水泥砂浆卧稳用细石混凝土嵌固填塞严外侧为砌筑清水墙时应按砌筑排砖贴砌与外墙缝子一致。其构造见图10-16。内排直式雨水斗口：宜采用铸铁埋设标高应考虑水落口防水层增加的附加层、柔性封、保护面层及排水坡度水落口周围直径500mm范围内坡度不应小于5并应用防水涂料或封材料涂封其厚度不应小于2mm。见图10-17。刷油漆：雨水斗安装完毕随雨水露明外表刷设计要求的面漆。3.3雨水制作安装：雨水材多用镀锌白铁铸铁、硬塑料。镀锌白铁一般为施工用镀锌白铁制作；铸铁、硬塑料为购置工业品。划线：镀锌白铁雨水根据设计指定的圆形直径一般用26白铁咬口成形制作也有方形断面的雨水加工一样。加工时用钢针划出标点大小头周长差5～6mm根据标点划出裁板线大小头互为颠倒依次划线经校核无误先裁出样板成形两节试装。咬口成形：雨水〔圆形〕一般为平咬口裁好的材先将一长进口对齐方钢角推至先划好的咬口线用方木向下轻打形成抗弯咬口然后将铁皮调头将另一边的咬口敲出并将两端正、对抗弯依次敲成90度角此时将铁皮放在圆上用手压成圆弧形成圆状使其正反咬口边相交贴用点头在圆上将咬口敲紧即成圆形雨水小头剪成小三角口做标记。涂刷防锈层：雨水制成后应里外涂刷磷化底漆内外应涂刷均匀。雨水安装：安装雨水随外沿抹灰架子由上往下进展先在水落口处吊线坠弹出雨水沿墙的位置线根据雨水每节长度预量出固定卡位置间距一般为1200mm设在下面一节的上端卧卡子用水泥砂浆固定不得打入木塞固定和固定在木塞上。雨水假设遇建筑凸凹时应以钝角折弯连通并在抗弯处加卡固定。油漆：雨水安装后应加强保护随最后落架子时涂刷面层油漆。3.4变形缝钢盖板制作安装：划线：变形缝盖板用24～26镀锌铁皮制作或根据设计要求选用其他材料。先根据设计图对照实际情况确定加工的详细尺寸先做样板必要时分类做样板计算好搭接长度绘制加工详细图纸按图划线经核对无误进展成形式焊接。成形：按图纸进展折弯或压边、焊接使其符合分段的加工品出场前应涂刷防锈层。变形缝罩板安装：变形缝安装前应检查缝口伸缩片缝内填充的沥青麻丝、油膏嵌缝等是否已完成无漏项时再进展变形缝封面的安装。油漆：安装经检查合格涂刷罩面漆。4质量4.1保证工程：雨水斗和雨水的制作必须符合设计要求接缝无开焊咬口无开缝。雨水斗、雨水和变形缝的安装必须结实固定、间距应符合要求排水通畅不漏水。4.2根本工程：雨水的连接口应严承插...
