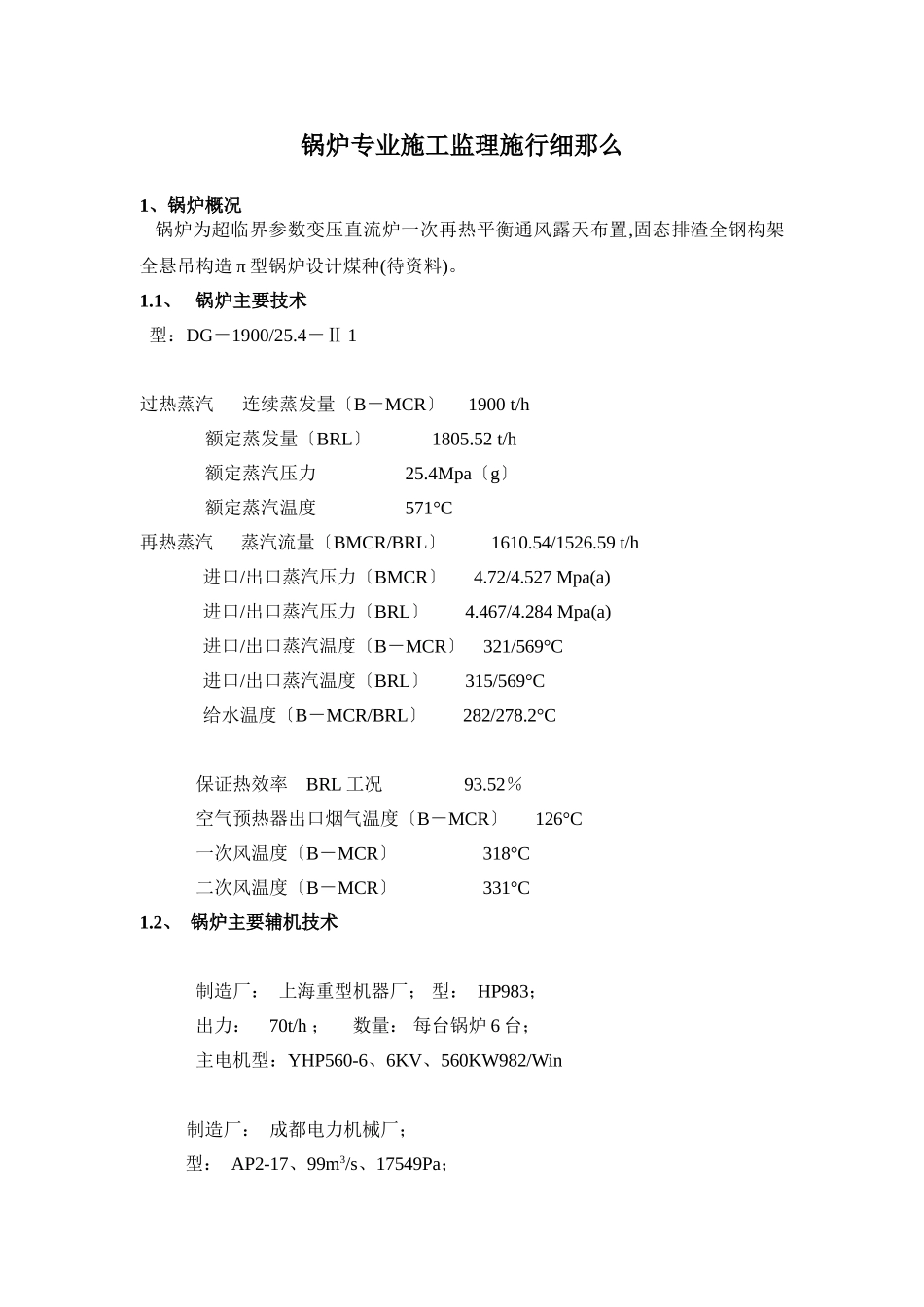

锅炉专业施工监理施行细那么1、锅炉概况锅炉为超临界参数变压直流炉一次再热平衡通风露天布置,固态排渣全钢构架全悬吊构造π型锅炉设计煤种(待资料)。1.1、锅炉主要技术型：DG－1900/25.4－Ⅱ1过热蒸汽连续蒸发量〔B－MCR〕1900t/h额定蒸发量〔BRL〕1805.52t/h额定蒸汽压力25.4Mpa〔g〕额定蒸汽温度571°C再热蒸汽蒸汽流量〔BMCR/BRL〕1610.54/1526.59t/h进口/出口蒸汽压力〔BMCR〕4.72/4.527Mpa(a)进口/出口蒸汽压力〔BRL〕4.467/4.284Mpa(a)进口/出口蒸汽温度〔B－MCR〕321/569°C进口/出口蒸汽温度〔BRL〕315/569°C给水温度〔B－MCR/BRL〕282/278.2°C保证热效率BRL工况93.52％空气预热器出口烟气温度〔B－MCR〕126°C一次风温度〔B－MCR〕318°C二次风温度〔B－MCR〕331°C1.2、锅炉主要辅机技术制造厂：上海重型机器厂；型：HP983；出力：70t/h；数量：每台锅炉6台；主电机型：YHP560-6、6KV、560KW982/Win制造厂：成都电力机械厂；型：AP2-17、99m3/s、17549Pa；数量：每台锅炉2台入口流量〔m³/s〕：99转速〔r/min〕：1490电机功率kw：2500型：AP1-25、236m³/s、4694Pa数量：每台锅炉2台入口流量〔m³/s〕：236转速〔r/min〕990电机功率1400kw型：AN35E6(V13+4)；505m³/s；5038Pa数量：每台锅炉2台入口流量〔m³/s〕：505转速〔r/min〕595电机功率3300kw2、锅炉监理范围、目的及根据2.1、锅炉监理范围和目的锅炉监理范围为：锅炉本体辅机燃油系统除尘脱硫装置系统的安装、调试和热力设备的保温、油漆等工程以质量控制为中心的监理。目的：通过业主与监理对锅炉施工调试质量进展监视、理和协调实现锅炉机组高质量达标移交消费。2.2、锅炉监理根据a、?蒸汽锅炉平安技术规程?1997b、?压力容器平安技术规程?1999c、?钢构造工程施工质量验收?GB50319－2000d、?建立工程监理?GB50319－2000a、?电力建立施工及验收技术?〕〔以下简称?电建规程?〕锅炉机组篇DL/T5047－95道篇DL/T5037－94焊接篇DL5007－92b、?火电施工质量检验及评定?锅炉篇1996c、?电力工业锅炉压力容器规程?DL612－19963、锅炉安装监控3.1、钢构造件安装监控a、根底纵横中心线与厂房基准点间隔偏向允许±20mm；b、地脚螺栓中心线偏向许±2mm；c、柱子间距偏向<10m±1mm>10m±2mm；d、柱子中心对角线偏向≤20m±5mm>20m±8m；a、钢构造件制造厂各层合格证明；b、高强螺栓、螺帽、垫圈合格证明；c、钢构造件制造厂试装验收合格证明；d、高强螺栓连接磨擦面的抗滑移系数试验和复验的合格证明；e、吊装机械最近一次检验证明；f、电动和手动力矩扳手校验合格证明；g、50m、100m钢尺计量部门校验证明〔使用钢尺时应使用10kg弹簧拉紧〕h、磨擦面应保持枯燥、整洁。序检查工程允许偏向〔mm〕1立柱垂直度长度的1/1000不大于102各立柱间间隔间距的1/1000不大于103各立柱上下两平面相应对角线长度的1.5/1000不大于154各立柱间标高差35各立柱间的平行度长度的1/1000不大于106梁标高偏向±57梁程度度偏向≤58梁间距偏向±59梁间平行度偏向≤510梁间对角线差长度的1/1000不大于1011同根梁两端顶面高差长度的1/1000不大于10序检查工程允许偏向1板梁长度±152板梁高度〔H〕16003000±83板梁宽度±54板梁腹板中心位置偏向<55板梁垂直度高度的1.5/1000不大于56翼板倾斜<57板梁的旁弯度长度的1/1000不大于108板梁垂直度向上≤30向下≤59板梁改变值长度的1/1000不大于1010板梁托架高度±2±30。±30。a、钢构造工程开工图；b、钢构造件制造厂整台钢架合格证其中应包括：材料化学成分、机械性能、焊接工艺评定、焊工考试合格证、超探或磁探热处理记录等。c、钢构造安装过程中形成的与工程有关的技术、安装记录、试验等均应完好。3.2、受热面安装监控：锅炉受热面安装包括炉膛上部垂直圈水冷壁和下部螺旋圈水冷壁炉膛受辐射热的屏过和高过程度烟道中的高再后部竖井前烟道中的低再后部烟道中的低过、煤器以及顶棚过热器和包墙过热器各部联箱二个汽水别离器一个储水箱。其地面组合程度和吊装就位程序由各施工方在受热面施工方案中制订再予审定。a、水冷壁组合允许偏向：序检查工程允许偏向〔mm〕1联箱程度度22组件对角线103...
