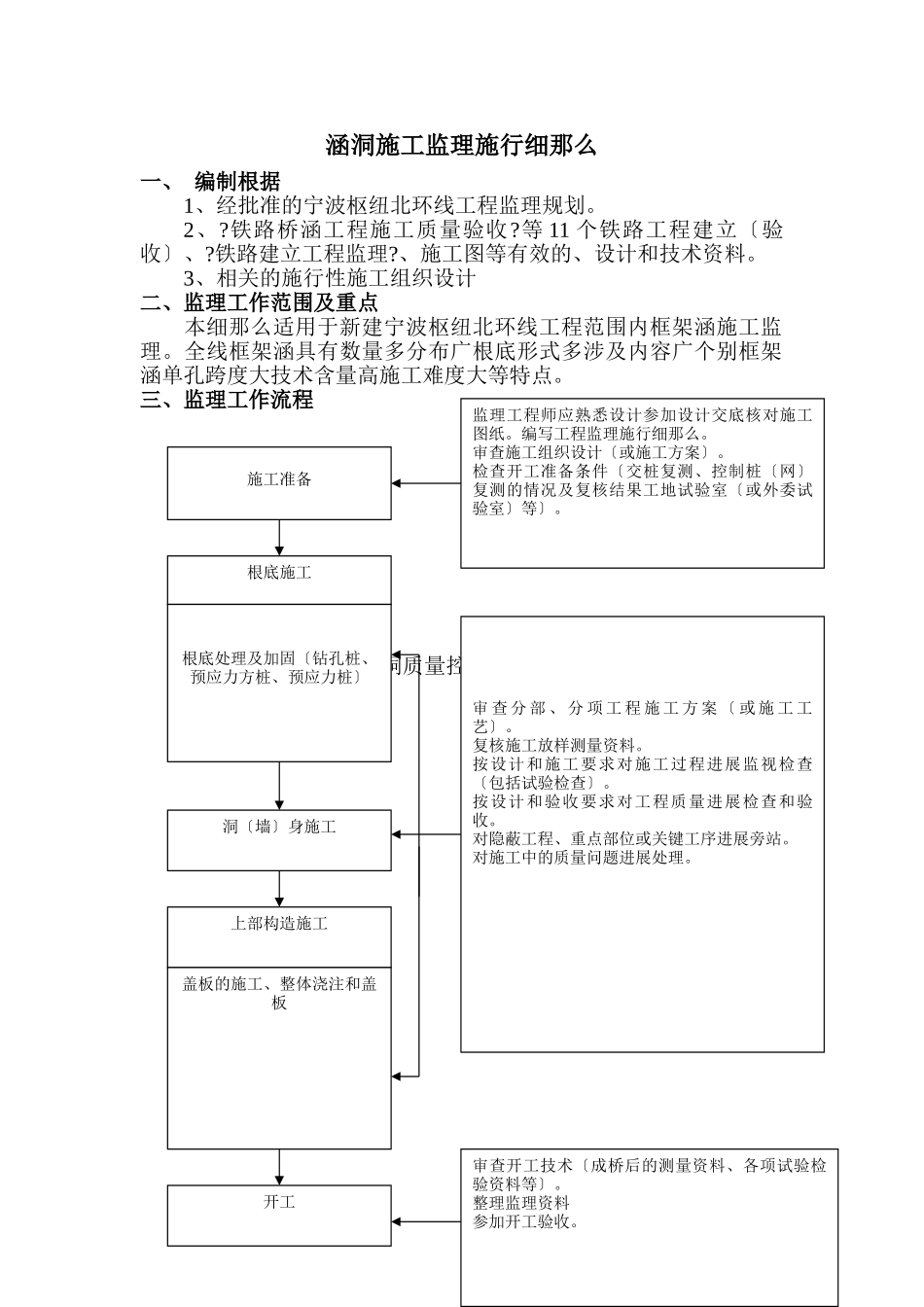

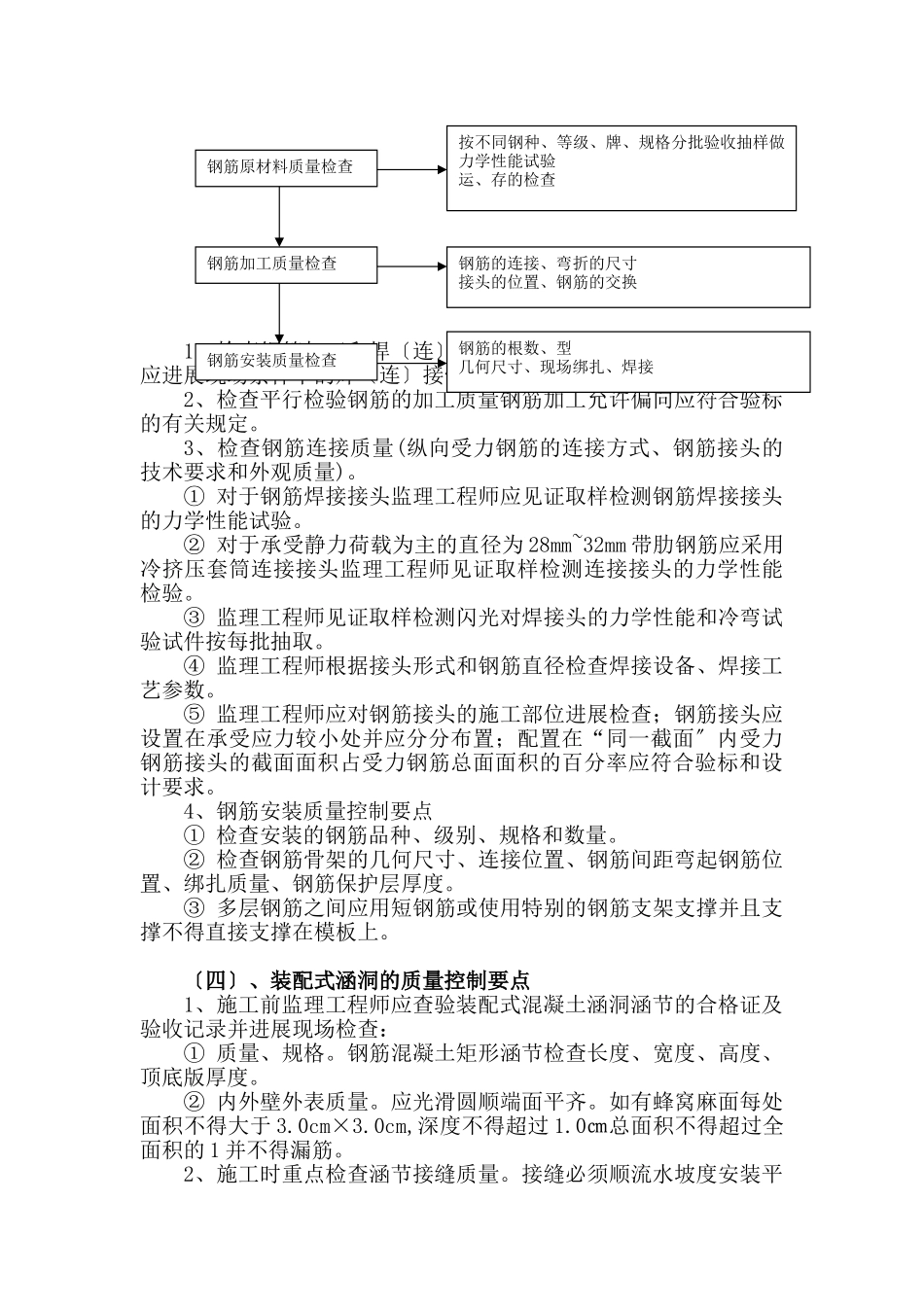

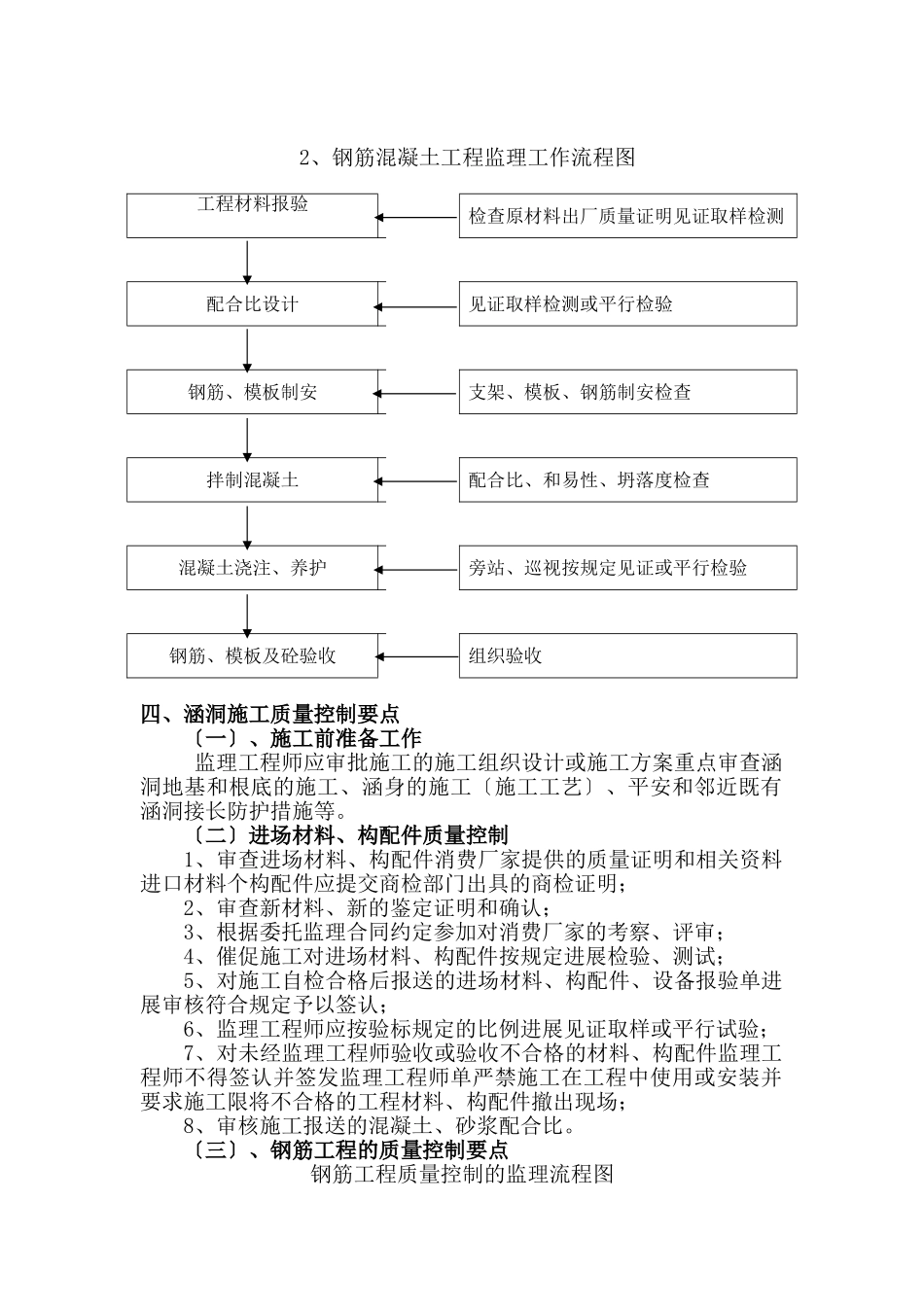

涵洞施工监理施行细那么一、编制根据1、经批准的宁波枢纽北环线工程监理规划。2、?铁路桥涵工程施工质量验收?等11个铁路工程建立〔验收〕、?铁路建立工程监理?、施工图等有效的、设计和技术资料。3、相关的施行性施工组织设计二、监理工作范围及重点本细那么适用于新建宁波枢纽北环线工程范围内框架涵施工监理。全线框架涵具有数量多分布广根底形式多涉及内容广个别框架涵单孔跨度大技术含量高施工难度大等特点。三、监理工作流程1、涵洞质量控制监理工作流程图施工准备根底施工根底处理及加固〔钻孔桩、预应力方桩、预应力桩〕洞〔墙〕身施工上部构造施工盖板的施工、整体浇注和盖板开工监理工程师应熟悉设计参加设计交底核对施工图纸。编写工程监理施行细那么。审查施工组织设计〔或施工方案〕。检查开工准备条件〔交桩复测、控制桩〔网〕复测的情况及复核结果工地试验室〔或外委试验室〕等〕。审查分部、分项工程施工方案〔或施工工艺〕。复核施工放样测量资料。按设计和施工要求对施工过程进展监视检查〔包括试验检查〕。按设计和验收要求对工程质量进展检查和验收。对隐蔽工程、重点部位或关键工序进展旁站。对施工中的质量问题进展处理。审查开工技术〔成桥后的测量资料、各项试验检验资料等〕。整理监理资料参加开工验收。2、钢筋混凝土工程监理工作流程图四、涵洞施工质量控制要点〔一〕、施工前准备工作监理工程师应审批施工的施工组织设计或施工方案重点审查涵洞地基和根底的施工、涵身的施工〔施工工艺〕、平安和邻近既有涵洞接长防护措施等。〔二〕进场材料、构配件质量控制1、审查进场材料、构配件消费厂家提供的质量证明和相关资料进口材料个构配件应提交商检部门出具的商检证明；2、审查新材料、新的鉴定证明和确认；3、根据委托监理合同约定参加对消费厂家的考察、评审；4、催促施工对进场材料、构配件按规定进展检验、测试；5、对施工自检合格后报送的进场材料、构配件、设备报验单进展审核符合规定予以签认；6、监理工程师应按验标规定的比例进展见证取样或平行试验；7、对未经监理工程师验收或验收不合格的材料、构配件监理工程师不得签认并签发监理工程师单严禁施工在工程中使用或安装并要求施工限将不合格的工程材料、构配件撤出现场；8、审核施工报送的混凝土、砂浆配合比。〔三〕、钢筋工程的质量控制要点钢筋工程质量控制的监理流程图工程材料报验检查原材料出厂质量证明见证取样检测配合比设计见证取样检测或平行检验钢筋、模板制安支架、模板、钢筋制安检查拌制混凝土配合比、和易性、坍落度检查混凝土浇注、养护旁站、巡视按规定见证或平行检验钢筋、模板及砼验收组织验收1、检查钢筋加工和焊〔连〕接操作人员上岗证钢筋正式焊接前应进展现场条件下的焊〔连〕接性能试验检查合格后才能正式焊接。2、检查平行检验钢筋的加工质量钢筋加工允许偏向应符合验标的有关规定。3、检查钢筋连接质量(纵向受力钢筋的连接方式、钢筋接头的技术要求和外观质量)。①对于钢筋焊接接头监理工程师应见证取样检测钢筋焊接接头的力学性能试验。②对于承受静力荷载为主的直径为28mm~32mm带肋钢筋应采用冷挤压套筒连接接头监理工程师见证取样检测连接接头的力学性能检验。③监理工程师见证取样检测闪光对焊接头的力学性能和冷弯试验试件按每批抽取。④监理工程师根据接头形式和钢筋直径检查焊接设备、焊接工艺参数。⑤监理工程师应对钢筋接头的施工部位进展检查；钢筋接头应设置在承受应力较小处并应分分布置；配置在“同一截面〞内受力钢筋接头的截面面积占受力钢筋总面面积的百分率应符合验标和设计要求。4、钢筋安装质量控制要点①检查安装的钢筋品种、级别、规格和数量。②检查钢筋骨架的几何尺寸、连接位置、钢筋间距弯起钢筋位置、绑扎质量、钢筋保护层厚度。③多层钢筋之间应用短钢筋或使用特别的钢筋支架支撑并且支撑不得直接支撑在模板上。〔四〕、装配式涵洞的质量控制要点1、施工前监理工程师应查验装配式混凝土涵洞涵节的合格证及验收记录并进展现场检查：①质量、规格。钢筋混凝土矩形涵节检查长度、宽度、高度、顶底版厚度。②内外壁外表质量。应光滑圆顺端面...
