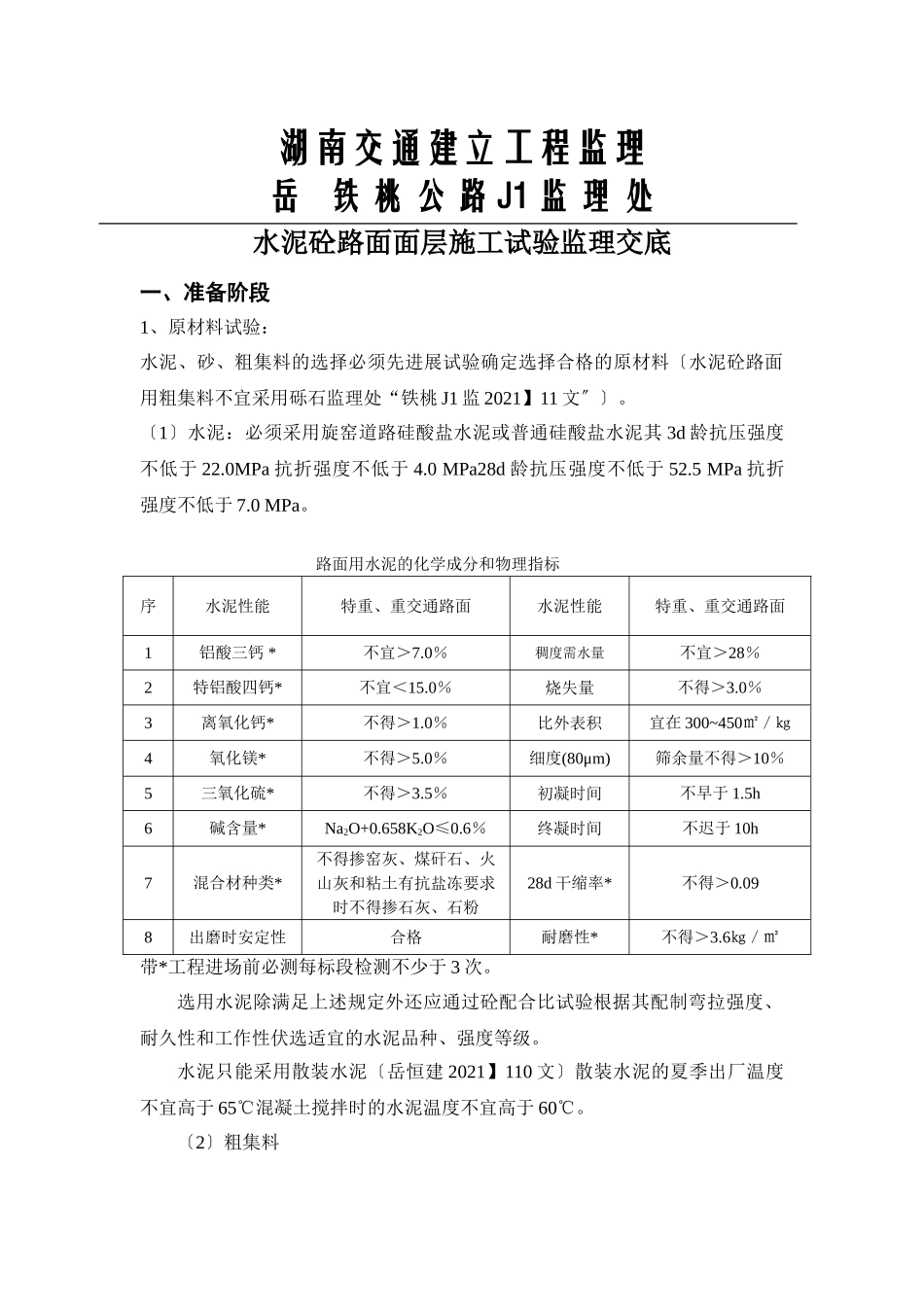

湖南交通建立工程监理岳铁桃公路J1监理处水泥砼路面面层施工试验监理交底一、准备阶段1、原材料试验：水泥、砂、粗集料的选择必须先进展试验确定选择合格的原材料〔水泥砼路面用粗集料不宜采用砾石监理处“铁桃J1监2021】11文〞〕。〔1〕水泥：必须采用旋窑道路硅酸盐水泥或普通硅酸盐水泥其3d龄抗压强度不低于22.0MPa抗折强度不低于4.0MPa28d龄抗压强度不低于52.5MPa抗折强度不低于7.0MPa。路面用水泥的化学成分和物理指标序水泥性能特重、重交通路面水泥性能特重、重交通路面1铝酸三钙*不宜＞7.0％稠度需水量不宜＞28％2特铝酸四钙*不宜＜15.0％烧失量不得＞3.0％3离氧化钙*不得＞1.0％比外表积宜在300~450㎡／㎏4氧化镁*不得＞5.0％细度(80μm)筛余量不得＞10％5三氧化硫*不得＞3.5％初凝时间不早于1.5h6碱含量*Na2O+0.658K2O≤0.6％终凝时间不迟于10h7混合材种类*不得掺窑灰、煤矸石、火山灰和粘土有抗盐冻要求时不得掺石灰、石粉28d干缩率*不得＞0.098出磨时安定性合格耐磨性*不得＞3.6㎏／㎡带*工程进场前必测每标段检测不少于3次。选用水泥除满足上述规定外还应通过砼配合比试验根据其配制弯拉强度、耐久性和工作性伏选适宜的水泥品种、强度等级。水泥只能采用散装水泥〔岳恒建2021】110文〕散装水泥的夏季出厂温度不宜高于65℃混凝土搅拌时的水泥温度不宜高于60℃。〔2〕粗集料路面砼用的粗集料不得使用不分级的统料应按公称粒径的不同采用2~4个粒级的集料掺配31.5㎜碎石中粒径2等于0.075㎜的石粉含量不宜大于1％。粗集料级配范围类型粒径方孔筛孔尺寸〔㎜〕级配2.364.759.5016.019.026.531.537.5累计筛余〔以质量计〕％粒级4.75~9.595~10080~1000~1509.5~1695~10080~1000~1509.5~1995~10085~10040~600~15016~26.595~10055~7025~400~10016~31.595~10085~10055~7025~400~100合成级配4.75~31.595~10090~10075~9060~7540~6020~350~504.75~26.595~10090~10070~9050~7025~400~504.75~1995~10085~9560~7530~450~50路面砼用粗集料原那么上使用碎石应质地坚硬耐久、干净、应满足：碎石技术指标工程技术要求工程技术要求工程技术要求压碎值〔％〕＜15含泥量〔按质量计％〕＜1.0表观度＞2500㎏／m3巩固性〔按质量损失计％〕＜8泥块含量〔按质量计〕＜0.2松散堆积度＞1350㎏／m3针片状颗粒含量〔按质量计％〕＜15硫化物及硫酸盐〔按SO3质量计〕＜1.0空隙率＜47％〔3〕细集料路面砼用细集料应采取质地坚硬、耐久、干净的天然砂。细集料技术指标工程技术要求工程技术要求工程技术要求氧化物〔氧离子质量计％〕＜0.02泥块含量〔按质量计％〕＜1.0含泥量〔按质量计％〕＜2巩固性〔按质量损失计＜8硫化物及硫酸盐〔按SO3质＜0.5表观度＞2500㎏／m3％〕量计％〕云母〔按质量计〕＜2.0轻物质〔按质量计％〕＜1.0松散堆积度＞1350㎏／m3路面用天然砂宜为中砂。同一配合比用砂的细度模数变化范围不应超过0.3否那么应分别堆放并调整配合比中的砂率后使用。细集料级配范围砂分级方孔筛孔尺寸〔㎜〕0.150.300.601.182.364.75累计筛余〔以质量计％〕中砂90-10070-9241-7010-500-250-10〔4〕水饮用水可直接作为混凝土搅拌和养护用水。对水质有疑问时应检验以下指标合格者方可使用。工程技术要求工程技术要求工程技术要求硫酸盐含量〔按SO42-计〕＜0.0027㎎／㎜³含盐量不得超过0.005㎎／㎜³PH值不得小于4不得含有油污、泥和其他有害杂质。〔5〕钢筋混凝土路面用传力杆、拉杆等钢筋应符合有关的技术要求。混凝土路面所用钢筋应顺直不得有裂纹、断伤、刻痕、外表油污和锈蚀。传力杆钢筋筛加应锯断不得挤压切断；断口应垂直、光园用砂轮打磨掉毛刺并加工2~3㎜园倒角。传力杆采用R235直径30㎜的光圆钢筋〔每8.5m布设34根每9m布设36根每根长50㎝〕拉杆采用HRB335直径14㎜的螺纹钢筋〔每50㎝布设一根每根长70㎝〕。钢筋的力学、工艺性能品种代公称直径屈从点抗拉强度伸长率冷弯光圆钢筋R23530㎜≥235MPa≥370MPa≥25180°d=a热轧带肋钢筋HRB33514㎜≥335MPa≥490MPa≥16180°d=3a〔6〕接缝材料①、胀缝处应放置厚2㎝高25㎝长与砼板齐宽的泡沫板到砼路面强度到达设计强度后挖去泡沫板上部4㎝再填塞填缝料。...
