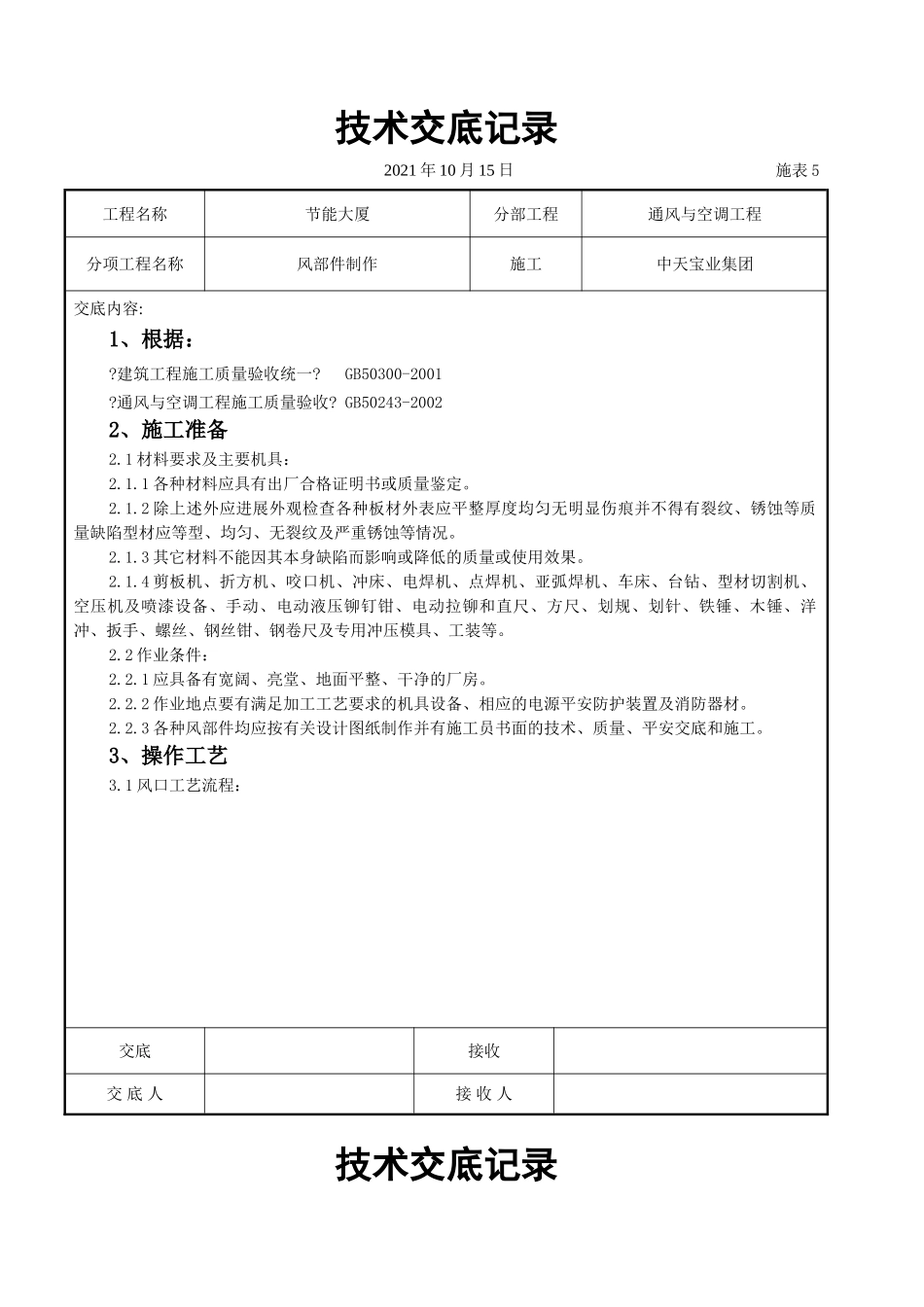

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称风部件制作施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?通风与空调工程施工质量验收?GB50243-20022、施工准备2.1材料要求及主要机具：2.1.1各种材料应具有出厂合格证明书或质量鉴定。2.1.2除上述外应进展外观检查各种板材外表应平整厚度均匀无明显伤痕并不得有裂纹、锈蚀等质量缺陷型材应等型、均匀、无裂纹及严重锈蚀等情况。2.1.3其它材料不能因其本身缺陷而影响或降低的质量或使用效果。2.1.4剪板机、折方机、咬口机、冲床、电焊机、点焊机、亚弧焊机、车床、台钻、型材切割机、空压机及喷漆设备、手动、电动液压铆钉钳、电动拉铆和直尺、方尺、划规、划针、铁锤、木锤、洋冲、扳手、螺丝、钢丝钳、钢卷尺及专用冲压模具、工装等。2.2作业条件：2.2.1应具备有宽阔、亮堂、地面平整、干净的厂房。2.2.2作业地点要有满足加工工艺要求的机具设备、相应的电源平安防护装置及消防器材。2.2.3各种风部件均应按有关设计图纸制作并有施工员书面的技术、质量、平安交底和施工。3、操作工艺3.1风口工艺流程：交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称风部件制作施工中天宝业集团交底内容:3.2领料：风口的制作应按其类型、规格、使用要求选用不同的材料制作。3.3下料、成型：3.3.1风口的部件下料及成形应使用专用模具完成。3.3.2铝制风口所需材料应为型材其下料成形除应使用专用模具外还应装备有专用的铝材切割机具。交底接收交底人接收人技术交底记录领料机加件及其它零部件加工叶片下料外框下料(专用模具)成形(专用模具)成形组装外表处理焊接成品检验出厂2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称风部件制作施工中天宝业集团交底内容:3.4组装：3.4.1风口的部件成形后组装应有专用的工装以保证质量。组装后应进展检验。3.4.2风外表应平整与设计尺寸的允许偏向不应大于2mm矩形风口两对角线之差不应大于3mm；圆形风口任意两正交直径的允许偏向不应大于2mm。3.4.3风口的转动调节局部应灵敏叶片应平直同边框不得碰撞。3.4.4插板式及活动蓖板式风口其插板、蓖板应平整边缘光滑拉动灵敏。活动蓖板式风口组装后应能到达平安开召和闭合。3.4.5百叶风口的叶片间距应均匀两端轴的中心应在同一直线上。手动式风口叶与边框铆接应松紧适当。3.4.6散流器的扩散环和调节环应同轴轴向间距分布应均匀。3.4.7孔板式风口孔口不得有毛刺孔径和孔距应符合设计要求。3.4.8旋转式风口活动件应轻便灵敏。3.4.9球形风口内外球面间的配合应松紧适度转动自如风量调节片应能有效地调节风量。3.4.10风口活动局部如轴、轴套的配合等应松紧适宜并应在装配完成后加注光滑油。3.5焊接：3.5.1钢制风口组装后焊接可根据不同材料选择气焊或电焊的焊接方式。铝制风口应采用亚弧焊接。3.5.2焊接均应在非装饰面处进展不得对装饰面外观产生不良影响。3.5.3焊接完成后应对风口进展一次调整。3.6外表处理：3.6.1风口的外表处理应满足设计及使用要求可根据不同材料选择如喷漆、喷塑、氧化等方式。3.6.2如风口规格较大应在适当部位对叶片及外框采以加固补强措施。3.7风阀工艺流程：交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称风部件制作施工中天宝业集团交底内容:3.8领料：风阀制作所需材料应根据不同类型严格选用。3.9下料、成型：外框及叶片下料应使用机械完成成型应尽量采用专用模具。3.10零部件加工：同阀内的转动部件应采用有色金属制作以防锈蚀。3.11焊接组装：交底接收交底人接收人技术交底记录2021年10月15日施表5领料机加件及其它零部件加工叶片下料外框下料成形成形焊接组装喷漆检验调整装配执行机构检验出厂成品工程名称节能大厦分部工程通风与空调工程分项工程名称风部件制作施工中天宝业集团交底内容:3.11.1外框焊接可采用电焊或气焊方式并保证使其焊接变形控制在最小限度。3.11.2风阀组装应按照规定的程序进展阀门的制作应结实调节和制动...
