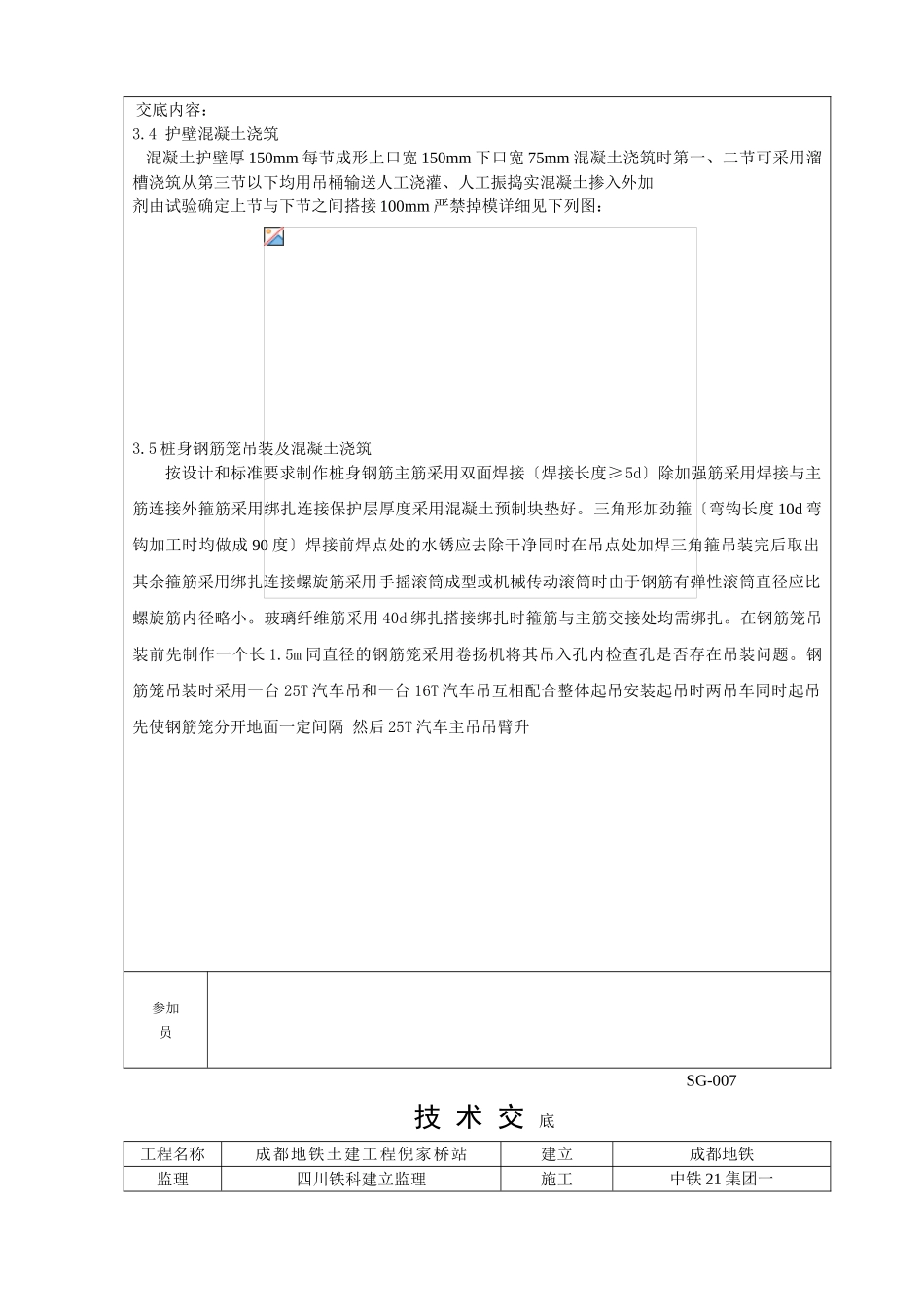

SG-007技术交底工程名称成都地铁土建工程倪家桥站建立成都地铁监理四川铁科建立监理施工中铁21集团一交底部位人工挖孔桩交底日2007-10-4交底人签字承受人签字交底内容：1、施工准备施工现场场地平整完毕人员已经到位水电已通机械设备和施工所用材料等已进场并能正常使用。根据设计图纸和现场情况现场施工测量布置点复核测量基线、水准基点及桩位抄上程度标高木橛。将所有围护桩编从东边开场顺时针排序盾构过站口处桩单独编制作好桩好牌同时用来记好该井的开挖深度考虑好临时堆土点确定所有准备完成后再施工。2、劳动组织每天一班作业。每一个桩孔配2人现场施工机械、水、电维修保养3人现场技术指挥工程师1人施工现场必须每天有1~2人记录挖孔桩每节护壁浇筑时间。3、人工挖孔桩施工工序放线定桩位及高程→混凝土路面破除开挖第一节桩孔土方→支护壁模板放护壁钢筋→浇灌第一节护壁混凝土→检查桩位〔中心〕轴线和直径→架设垂直运输井架→安装电动葫芦〔卷扬机〕→安装吊桶、照明灯、活动盖板、潜水泵、鼓风机等→开挖吊运第二节桩孔土方〔修边〕→先拆第一节、支第二节护壁模板放护壁钢筋→浇灌第二节护壁混凝土→查桩位〔中心〕轴线和直径→逐层往下循环作业〔遇到地下水时用潜水泵抽水〕→检查验收→吊放钢筋笼→浇灌桩身混凝土3.1放线定桩位及标高根据建筑物测量控制网的资料和根底平面布置图侧放出桩心和高程基准点。以桩心为圆点〔普通桩直径为1.4m,玻璃纤维筋桩直径为1.8m〕撒石灰线作为桩孔开挖尺寸线每一根桩在施工前要设置带十字线的小木桩或钉子在施工时不得任意挪动在施工中作为校核桩在孔垂直度和桩中心是否偏离的根据垂直度偏向控制在1之内。参加员SG-007技术交底工程名称成都地铁土建工程倪家桥站建立成都地铁监理四川铁科建立监理施工中铁21集团一交底部位人工挖孔桩交底日2007-10-4交底人签字承受人签字交底内容：3.2桩孔土方开挖人工挖孔桩开挖采用“跳一挖一〞方式进展。在开挖时一般土层中每节高度为1m如遇细砂粉砂层地质时流砂情况较轻时,采用的是缩短这一循环的开挖深度将正常的1m左右一段缩短为0.5m以减少开挖层孔壁的暴露时间及时进展护壁混凝土浇筑沿护壁周圈采用φ18以上钢筋每隔100mm左右间距打入沙层或在护壁筋中塞入草垫。流砂情况较严重时下钢套筒钢套筒与护壁用的钢模板相似以孔外径为直径分成4-6段圆弧再加上适当的肋条互相用螺栓或钢筋环扣连接在开挖0.5m左右即可分片将套筒装入深化孔底不少于0.2m插入上部混凝土护壁外侧装后即支模浇筑护壁混凝土。在遇到淤泥质土层等较软弱土层时用木方、木模板等支挡并缩短这一段开挖深度及时浇筑混凝土护壁支挡的木方沿周边打入底部不小于0.2m深上部嵌入上段已浇好的混凝土护壁后面。开挖时采用短把的镐、锨等简单工具遇到比拟硬的岩石时可用风镐并采用卷扬机垂直运土。当桩孔挖得深时用橡皮电缆的低压灯照明。一节挖完后需在自检合格后上报现场技术人员和质量人员检查。在10m以下时每次早上下孔前必须进展有害气体检测合格前方可下孔作业。桩孔挖至规定的深度后用尺杆检查桩孔的直径及井壁圆弧度上下应垂直平顺修整孔壁。3.3安放护壁钢筋、支护壁模板在开挖完一段后及时安放护壁钢筋钢筋保护层为20mm锁扣圈配筋同第一道护壁钢筋详细为：将第一道护壁筋延伸并弯折900弯折长度为200mm平面箍筋φ8@200。支护壁模板施工中严禁只挖孔不及时护壁的冒险做法。同时在安放护壁钢筋时与上节预留的竖向钢筋连接撤除上节护壁模板支护模板。成孔后应设置井圈每挖1m深做一次桩体内护壁。即第一节护壁要高出孔口地面300mm用于防水和定位然后将小木桩所定桩位十字中线引到护壁上并在孔口外表上预埋钢筋以便于上下孔时软梯的稳固。模板采用大型成型模板施工。参加员技术交底工程名称成都地铁土建工程倪家桥站建立成都地铁监理四川铁科建立监理施工中铁21集团一交底部位人工挖孔桩交底日2007-10-4交底人签字承受人签字交底内容：3.4护壁混凝土浇筑混凝土护壁厚150mm每节成形上口宽150mm下口宽75mm混凝土浇筑时第一、二节可采用溜槽浇筑从第三节以下均用吊桶输送人工浇灌、人工振捣实混凝土掺入外加剂由试验确定上节与下节之间搭...
