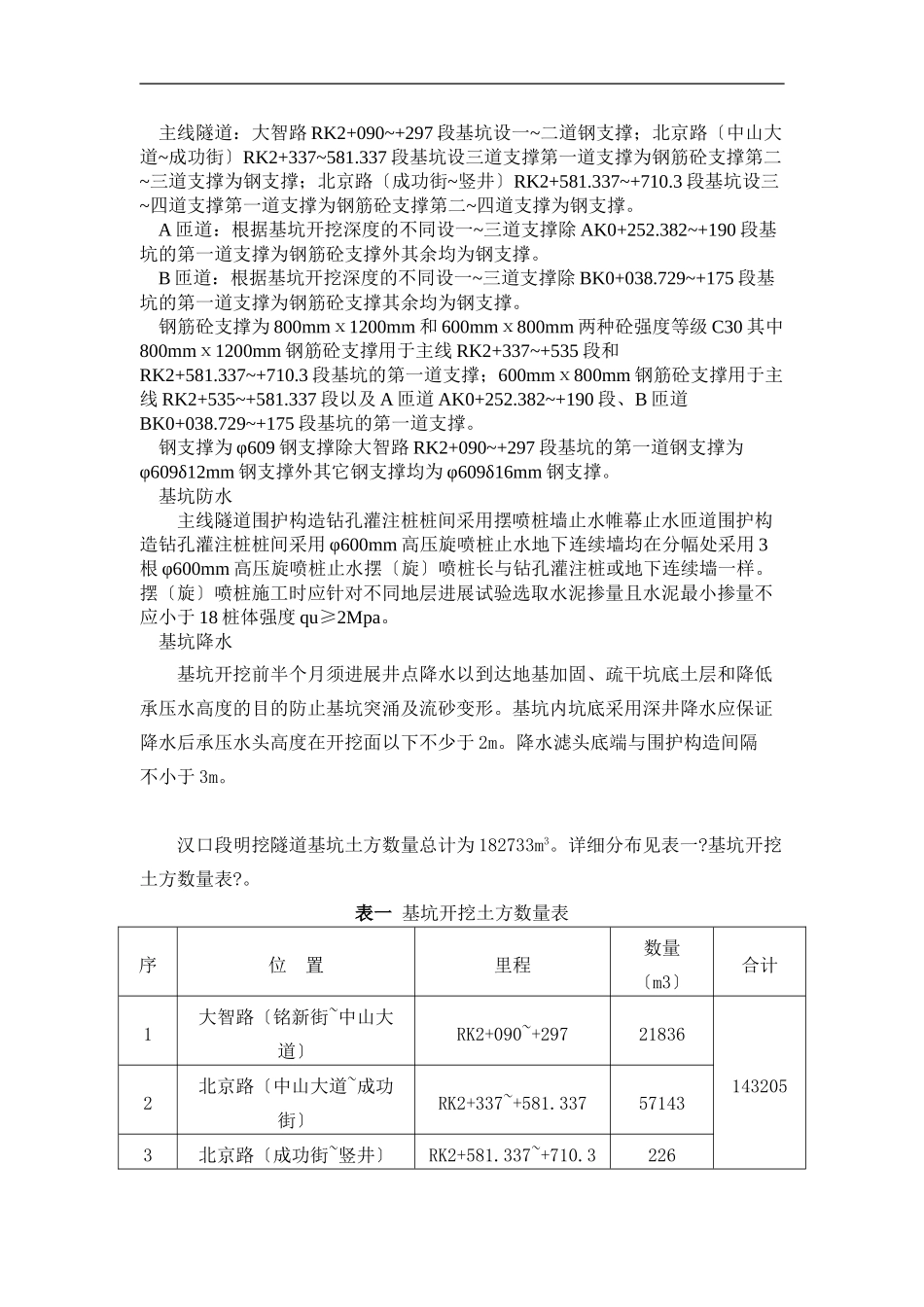

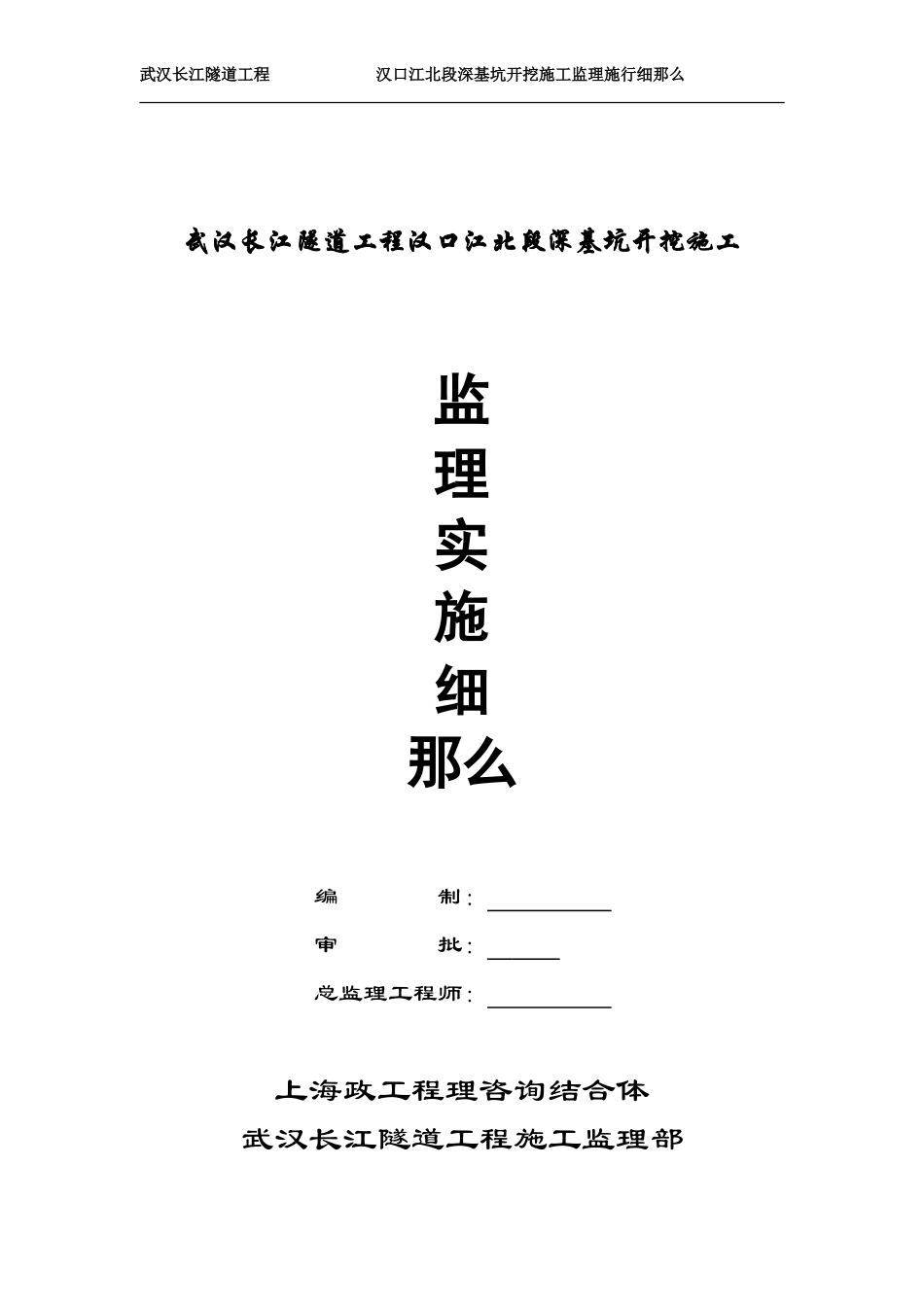

武汉长江隧道工程汉口江北段深基坑开挖施工监理施行细那么武汉长江隧道工程汉口江北段深基坑开挖施工监理实施细那么编制：审批：总监理工程师：上海政工程理咨询结合体武汉长江隧道工程施工监理部一、工程概况1.1工程简介武汉长江隧道为武汉重点工程是武汉第一条过江隧道位于武汉长江一、二桥之间。武汉长江隧道工程汉口段位于大智路、北京路一线的汉口中心城区包括主线隧道以及右进隧道A匝道、右出隧道B匝道其中：(1)主线隧道起于大智路铭新街平交口沿大智路、北京路延伸下穿中山大道、成功街、鄱街终于汉口盾构接收井本施工里程RK2+090~+294.318及RK2+334.318~+710.3,长590.3m；(2)右出隧道A匝道位于成功街,本施工里AK0+035~+252.382,长217.382m.(3)右出隧道B匝道位于天津路,本施工里程BK0+038.729~+375.4,施工段长336.671m.、基坑构造尺寸主线隧道及A、B匝道基坑构造尺寸见?基坑尺寸一览表?。基坑构造尺寸一览表里程长〔m〕宽〔m〕深〔m〕RK0+090~+29720721.01.2~9.2RK0+337~+581.337244.33721.0~23.69.6~11.3RK0+581.337~+670128.96323.6~45.211.3~14.4AK0+035~+252.382217.3829.6~10.20~11.5AK0+038.729~+375.4336.67110.0~13.41.9~11.5汉口段主线隧道及A、B匝道施工均采用明挖顺作法围护为基坑开挖时的挡土构造使用阶段不参与主题构造受力。主线隧道：RK2+090~+165段基坑工程平安性等级为二级RK2+165~+297段基坑工程平安性等级为一级RK2+337~+710.3段基坑工程平安性等级为一级；A匝道：AK0+035~+170段基坑工程平安性等级为二级AK0+170~+252.382段基坑工程平安性等级为一级；B匝道：BK0+038.729~+195段基坑工程平安性等级为一级BK0+195~+375.4段基坑工程平安性等级为二级；一级基坑支护构造程度位移应不大于40mm二级基坑支护构造程度位移应不大于100mm。汉口明挖段隧道基坑根据基坑深浅的不同采用的围护构造形式较多有地下连续墙、钻孔灌注桩、SMW工法桩、钢板桩、放坡开挖等五种围护形式。汉口明挖隧道基坑支撑主要采用钢或钢筋砼内支撑的形式详细布置情况为：主线隧道：大智路RK2+090~+297段基坑设一~二道钢支撑；北京路〔中山大道~成功街〕RK2+337~581.337段基坑设三道支撑第一道支撑为钢筋砼支撑第二~三道支撑为钢支撑；北京路〔成功街~竖井〕RK2+581.337~+710.3段基坑设三~四道支撑第一道支撑为钢筋砼支撑第二~四道支撑为钢支撑。A匝道：根据基坑开挖深度的不同设一~三道支撑除AK0+252.382~+190段基坑的第一道支撑为钢筋砼支撑外其余均为钢支撑。B匝道：根据基坑开挖深度的不同设一~三道支撑除BK0+038.729~+175段基坑的第一道支撑为钢筋砼支撑其余均为钢支撑。钢筋砼支撑为800mmⅹ1200mm和600mmⅹ800mm两种砼强度等级C30其中800mmⅹ1200mm钢筋砼支撑用于主线RK2+337~+535段和RK2+581.337~+710.3段基坑的第一道支撑；600mmⅹ800mm钢筋砼支撑用于主线RK2+535~+581.337段以及A匝道AK0+252.382~+190段、B匝道BK0+038.729~+175段基坑的第一道支撑。钢支撑为φ609钢支撑除大智路RK2+090~+297段基坑的第一道钢支撑为φ609δ12mm钢支撑外其它钢支撑均为φ609δ16mm钢支撑。基坑防水主线隧道围护构造钻孔灌注桩桩间采用摆喷桩墙止水帷幕止水匝道围护构造钻孔灌注桩桩间采用φ600mm高压旋喷桩止水地下连续墙均在分幅处采用3根φ600mm高压旋喷桩止水摆〔旋〕喷桩长与钻孔灌注桩或地下连续墙一样。摆〔旋〕喷桩施工时应针对不同地层进展试验选取水泥掺量且水泥最小掺量不应小于18桩体强度qu≥2Mpa。基坑降水基坑开挖前半个月须进展井点降水以到达地基加固、疏干坑底土层和降低承压水高度的目的防止基坑突涌及流砂变形。基坑内坑底采用深井降水应保证降水后承压水头高度在开挖面以下不少于2m。降水滤头底端与围护构造间隔不小于3m。汉口段明挖隧道基坑土方数量总计为182733m3。详细分布见表一?基坑开挖土方数量表?。表一基坑开挖土方数量表序位置里程数量〔m3〕合计1大智路〔铭新街~中山大道〕RK2+090~+297218361432052北京路〔中山大道~成功街〕RK2+337~+581.337571433北京路〔成功街~竖井〕RK2+581.337~+710.32264成功街A匝道AK0+035~+252.38212956395285天津路B匝道BK0+038.729~+37...
