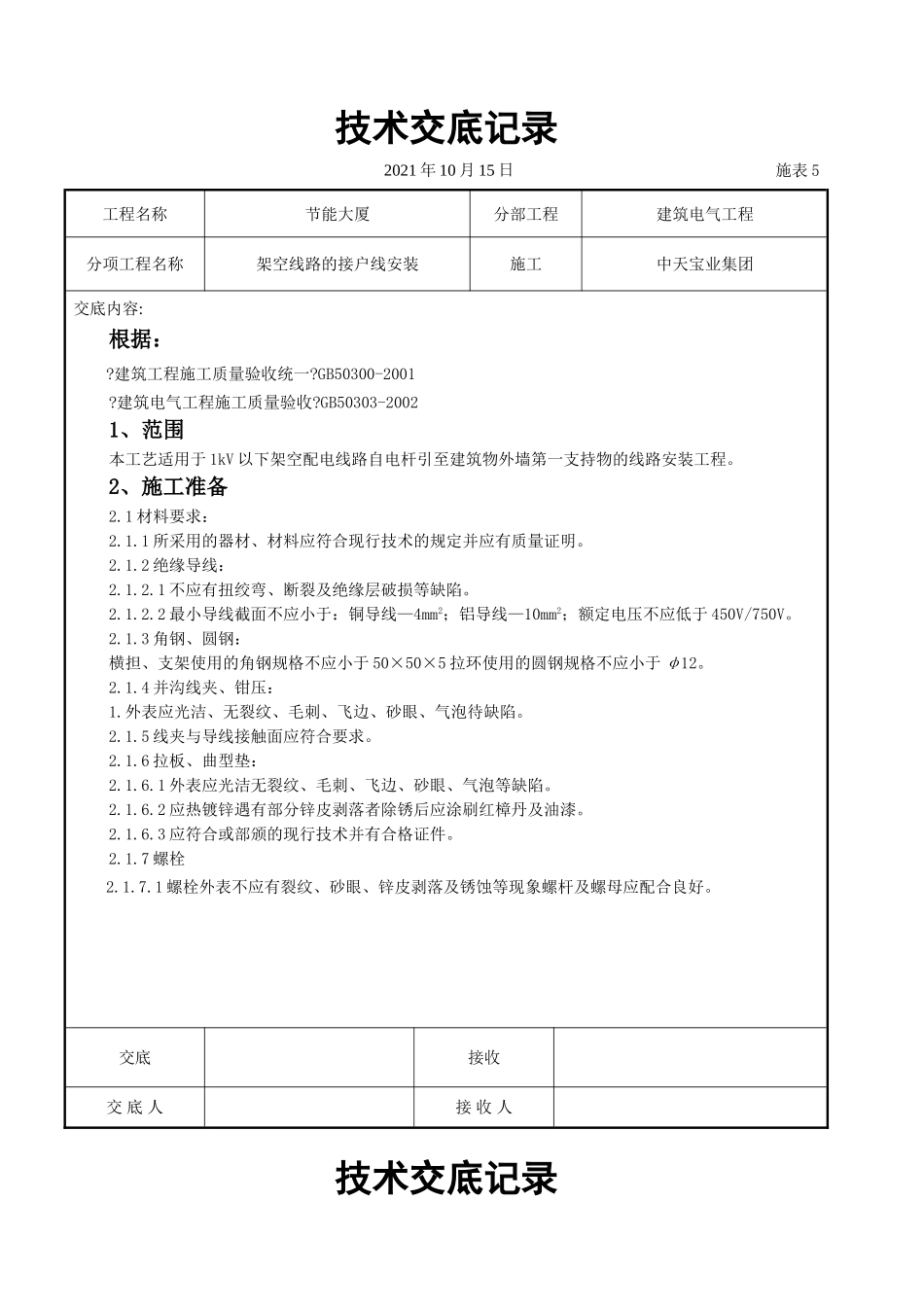

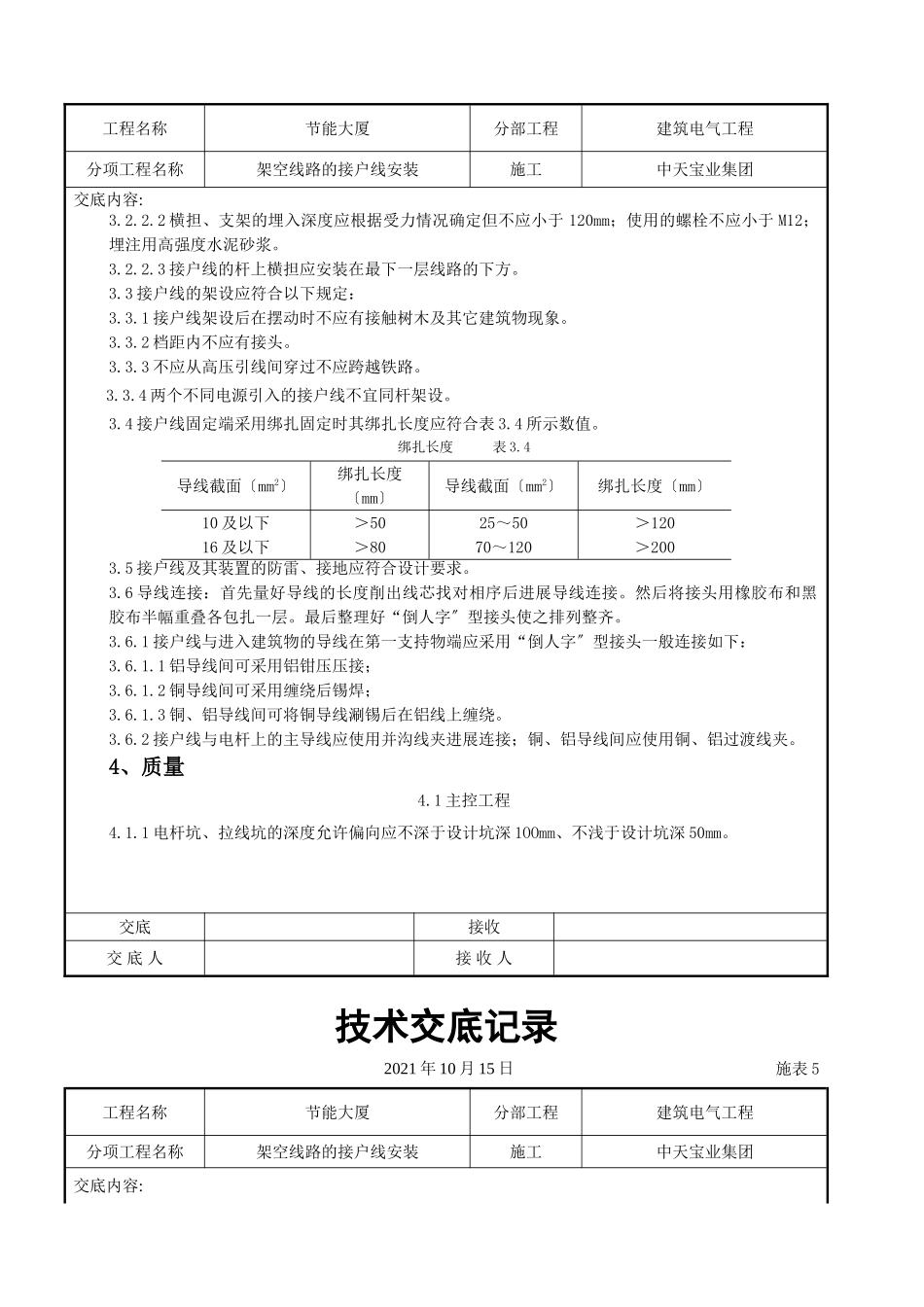

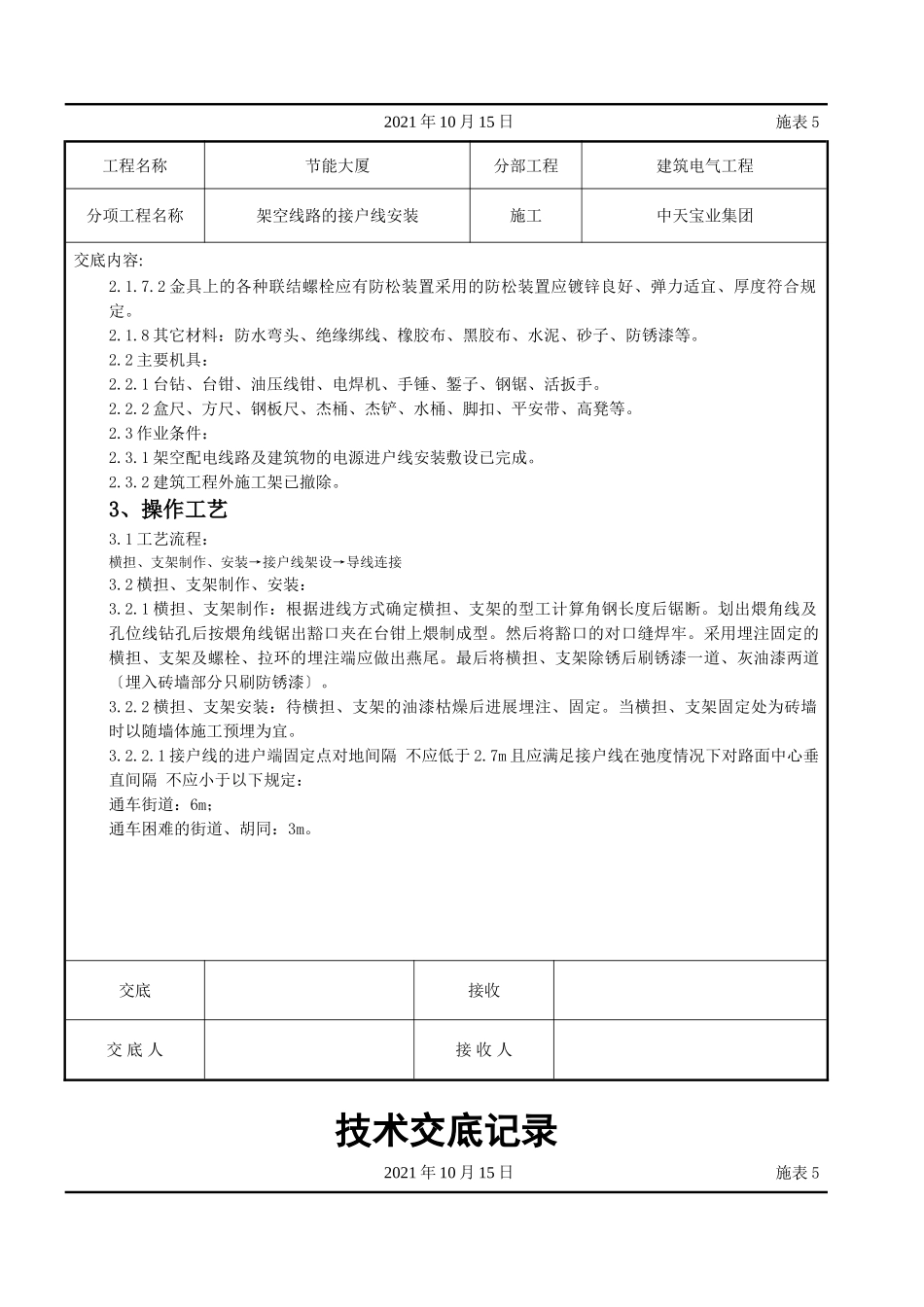

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的接户线安装施工中天宝业集团交底内容:根据：?建筑工程施工质量验收统一?GB50300-2001?建筑电气工程施工质量验收?GB50303-20021、范围本工艺适用于1kV以下架空配电线路自电杆引至建筑物外墙第一支持物的线路安装工程。2、施工准备2.1材料要求：2.1.1所采用的器材、材料应符合现行技术的规定并应有质量证明。2.1.2绝缘导线：2.1.2.1不应有扭绞弯、断裂及绝缘层破损等缺陷。2.1.2.2最小导线截面不应小于：铜导线—4mm2；铝导线—10mm2；额定电压不应低于450V/750V。2.1.3角钢、圆钢：横担、支架使用的角钢规格不应小于50×50×5拉环使用的圆钢规格不应小于φ12。2.1.4并沟线夹、钳压：1.外表应光洁、无裂纹、毛刺、飞边、砂眼、气泡待缺陷。2.1.5线夹与导线接触面应符合要求。2.1.6拉板、曲型垫：2.1.6.1外表应光洁无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.6.2应热镀锌遇有部分锌皮剥落者除锈后应涂刷红樟丹及油漆。2.1.6.3应符合或部颁的现行技术并有合格证件。2.1.7螺栓2.1.7.1螺栓外表不应有裂纹、砂眼、锌皮剥落及锈蚀等现象螺杆及螺母应配合良好。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的接户线安装施工中天宝业集团交底内容:2.1.7.2金具上的各种联结螺栓应有防松装置采用的防松装置应镀锌良好、弹力适宜、厚度符合规定。2.1.8其它材料：防水弯头、绝缘绑线、橡胶布、黑胶布、水泥、砂子、防锈漆等。2.2主要机具：2.2.1台钻、台钳、油压线钳、电焊机、手锤、錾子、钢锯、活扳手。2.2.2盒尺、方尺、钢板尺、杰桶、杰铲、水桶、脚扣、平安带、高凳等。2.3作业条件：2.3.1架空配电线路及建筑物的电源进户线安装敷设已完成。2.3.2建筑工程外施工架已撤除。3、操作工艺3.1工艺流程：横担、支架制作、安装→接户线架设→导线连接3.2横担、支架制作、安装：3.2.1横担、支架制作：根据进线方式确定横担、支架的型工计算角钢长度后锯断。划出煨角线及孔位线钻孔后按煨角线锯出豁口夹在台钳上煨制成型。然后将豁口的对口缝焊牢。采用埋注固定的横担、支架及螺栓、拉环的埋注端应做出燕尾。最后将横担、支架除锈后刷锈漆一道、灰油漆两道〔埋入砖墙部分只刷防锈漆〕。3.2.2横担、支架安装：待横担、支架的油漆枯燥后进展埋注、固定。当横担、支架固定处为砖墙时以随墙体施工预埋为宜。3.2.2.1接户线的进户端固定点对地间隔不应低于2.7m且应满足接户线在弛度情况下对路面中心垂直间隔不应小于以下规定：通车街道：6m；通车困难的街道、胡同：3m。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的接户线安装施工中天宝业集团交底内容:3.2.2.2横担、支架的埋入深度应根据受力情况确定但不应小于120mm；使用的螺栓不应小于M12；埋注用高强度水泥砂浆。3.2.2.3接户线的杆上横担应安装在最下一层线路的下方。3.3接户线的架设应符合以下规定：3.3.1接户线架设后在摆动时不应有接触树木及其它建筑物现象。3.3.2档距内不应有接头。3.3.3不应从高压引线间穿过不应跨越铁路。3.3.4两个不同电源引入的接户线不宜同杆架设。3.4接户线固定端采用绑扎固定时其绑扎长度应符合表3.4所示数值。绑扎长度表3.4导线截面〔mm2〕绑扎长度〔mm〕导线截面〔mm2〕绑扎长度〔mm〕10及以下16及以下＞50＞8025～5070～120＞120＞2003.5接户线及其装置的防雷、接地应符合设计要求。3.6导线连接：首先量好导线的长度削出线芯找对相序后进展导线连接。然后将接头用橡胶布和黑胶布半幅重叠各包扎一层。最后整理好“倒人字〞型接头使之排列整齐。3.6.1接户线与进入建筑物的导线在第一支持物端应采用“倒人字〞型接头一般连接如下：3.6.1.1铝导线间可采用铝钳压压接；3.6.1.2铜导线间可采用缠绕后锡焊；3.6.1.3铜、铝导线间可将铜导线涮锡后在铝线上缠绕。3.6.2接户线与电杆上的主导线应使用并沟线夹进展连接；铜、铝导线间应使用铜、铝过渡线夹。4、质量4.1主控工程4.1.1电杆坑、拉线...
