开关、插座安装工程技术交底VIP免费

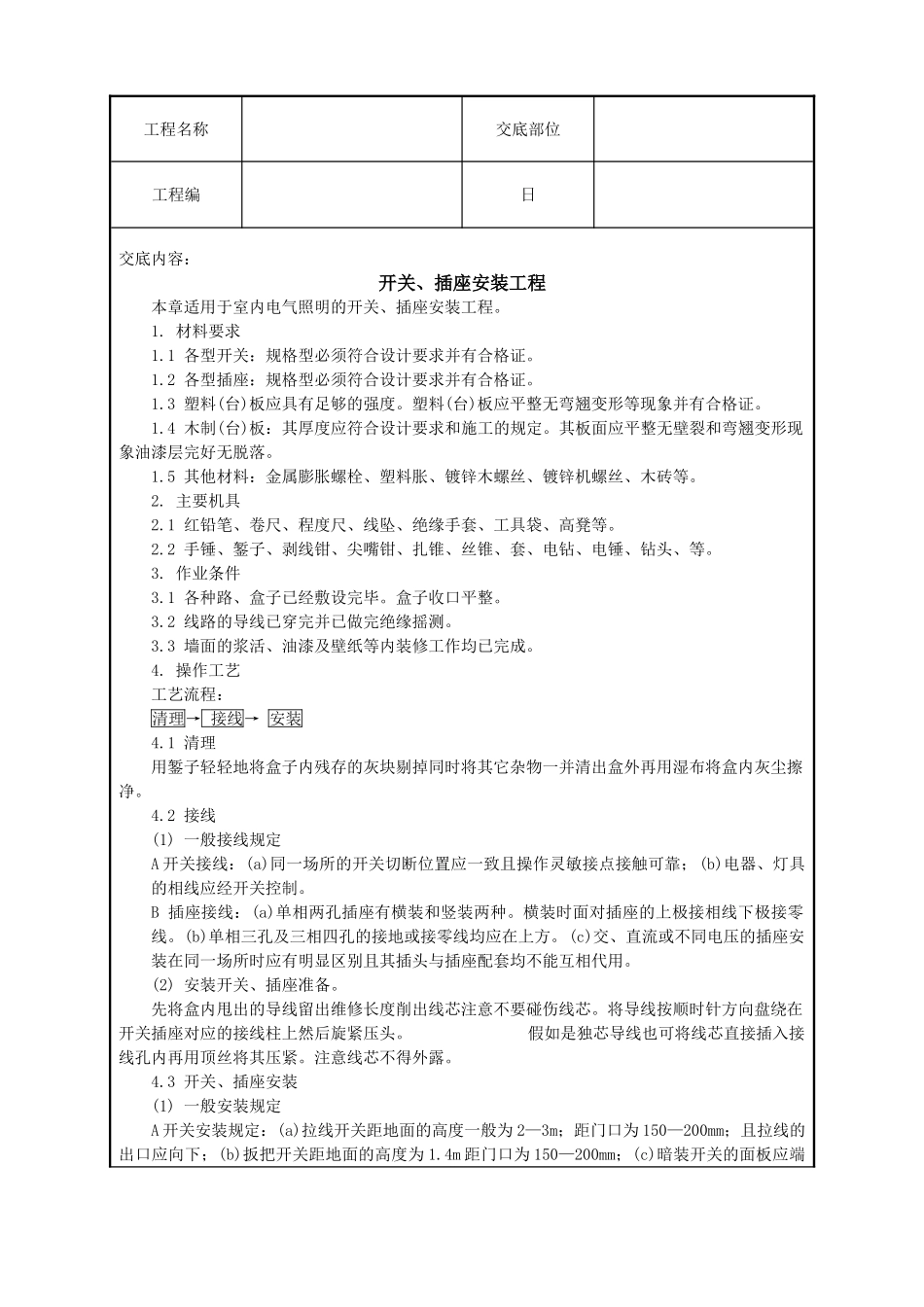

工程名称交底部位工程编日交底内容：开关、插座安装工程本章适用于室内电气照明的开关、插座安装工程。1.材料要求1.1各型开关：规格型必须符合设计要求并有合格证。1.2各型插座：规格型必须符合设计要求并有合格证。1.3塑料(台)板应具有足够的强度。塑料(台)板应平整无弯翘变形等现象并有合格证。1.4木制(台)板：其厚度应符合设计要求和施工的规定。其板面应平整无壁裂和弯翘变形现象油漆层完好无脱落。1.5其他材料：金属膨胀螺栓、塑料胀、镀锌木螺丝、镀锌机螺丝、木砖等。2.主要机具2.1红铅笔、卷尺、程度尺、线坠、绝缘手套、工具袋、高凳等。2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套、电钻、电锤、钻头、等。3.作业条件3.1各种路、盒子已经敷设完毕。盒子收口平整。3.2线路的导线已穿完并已做完绝缘摇测。3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。4.操作工艺工艺流程：清理→接线→安装4.1清理用錾子轻轻地将盒子内残存的灰块剔掉同时将其它杂物一并清出盒外再用湿布将盒内灰尘擦净。4.2接线(1)一般接线规定A开关接线：(a)同一场所的开关切断位置应一致且操作灵敏接点接触可靠；(b)电器、灯具的相线应经开关控制。B插座接线：(a)单相两孔插座有横装和竖装两种。横装时面对插座的上极接相线下极接零线。(b)单相三孔及三相四孔的接地或接零线均应在上方。(c)交、直流或不同电压的插座安装在同一场所时应有明显区别且其插头与插座配套均不能互相代用。(2)安装开关、插座准备。先将盒内甩出的导线留出维修长度削出线芯注意不要碰伤线芯。将导线按顺时针方向盘绕在开关插座对应的接线柱上然后旋紧压头。假如是独芯导线也可将线芯直接插入接线孔内再用顶丝将其压紧。注意线芯不得外露。4.3开关、插座安装(1)一般安装规定A开关安装规定：(a)拉线开关距地面的高度一般为2—3m；距门口为150—200mm；且拉线的出口应向下；(b)扳把开关距地面的高度为1.4m距门口为150—200mm；(c)暗装开关的面板应端工程名称交底部位工程编日正、严并与墙面平；(d)开关位置应与灯位相对应同一室内开关方向应一致；(e)成排安装的开关高度应一致上下差不大于2mm拉线开关相邻间距一般不小于20mm；(f)多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；(g)在易燃、易爆和特别潮湿的场所开关应分别采用防爆型、闭型或安装在其它处所控制；(h)民用住宅严禁装设床头开关；(i)明线敷设的开关应安装在不少于15mm厚的木台上。B插座安装规定：(a)暗装和工业用插座距地面不应低于30cm；(b)在儿童活动场所应采用平安插座。采用普通插座时其安装高度不应低于1.8m；(c)同一室内安装的插座上下差不应大于5mm；成排安装的插座上下差不应大于2mm；(d)暗装的插座应有专用盒盖板应端正严并与墙面平；(e)落地插座应有保护盖板；(f)在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。(2)开关、插座安装：A暗装开关、插座：按接线要求将盒内甩出的导线与开关、插座的面板连接好将开关或插座推入盒内(假如盒子较深大于2.5cm时应加装套盒)对正盒眼用机螺丝固定结实。固定时要使面板端正并与墙面平齐。B明装开关、插座：先将从盒内甩出的导线由塑料(木)台的出线孔中穿出再将塑料(木)台紧贴于墙面用螺丝固定在盒子或木砖上假如是明配线木台上的隐线槽应先顺对导线方向再用螺丝固定结实。塑料(木)台固定后将甩出的相线地(零)线按各自的位置从开关、插座的线孔中穿出按接线要求将导线压牢。然后将开关或插座贴于塑料(木)台上对中找正用木螺丝固定牢。最后再把开关、插座的盖板上好。5.质量5.1保证工程插座的接地(零)保护措施必须符合施工验收的有关规定。检验：观察检查和检查安装记录。5.2根本工程(1)开关、插座的安装位置正确。盒子内清洁无杂物外表清洁、不变形盖板紧贴建筑物的外表。(2)开关切断相线。导线进入器具处绝缘良好不伤线芯。插座的接地单独敷设不允许与工作零线混用。检验：观察和通电检查。5.3允许偏向工程(1)明开关插座的底板和暗装开关、插座的面板并列安装时开关插座的高度差允许为0.5mm。(2)同一场所的高度差为5mm。(3)面板的垂直允许偏向0.5mm。检验：吊线、尺量检查。6.成品保护6.1安...
