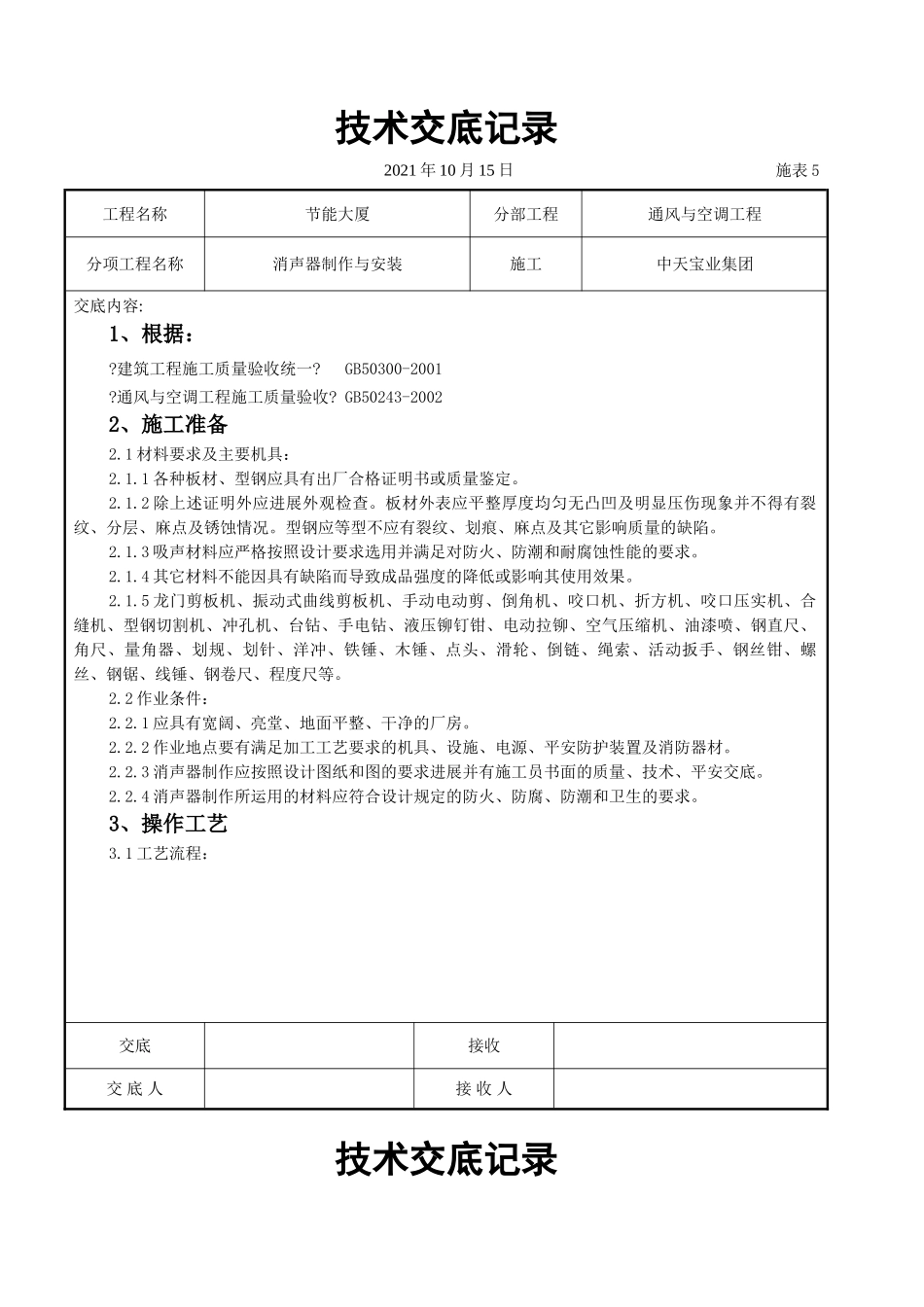

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称消声器制作与安装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?通风与空调工程施工质量验收?GB50243-20022、施工准备2.1材料要求及主要机具：2.1.1各种板材、型钢应具有出厂合格证明书或质量鉴定。2.1.2除上述证明外应进展外观检查。板材外表应平整厚度均匀无凸凹及明显压伤现象并不得有裂纹、分层、麻点及锈蚀情况。型钢应等型不应有裂纹、划痕、麻点及其它影响质量的缺陷。2.1.3吸声材料应严格按照设计要求选用并满足对防火、防潮和耐腐蚀性能的要求。2.1.4其它材料不能因具有缺陷而导致成品强度的降低或影响其使用效果。2.1.5龙门剪板机、振动式曲线剪板机、手动电动剪、倒角机、咬口机、折方机、咬口压实机、合缝机、型钢切割机、冲孔机、台钻、手电钻、液压铆钉钳、电动拉铆、空气压缩机、油漆喷、钢直尺、角尺、量角器、划规、划针、洋冲、铁锤、木锤、点头、滑轮、倒链、绳索、活动扳手、钢丝钳、螺丝、钢锯、线锤、钢卷尺、程度尺等。2.2作业条件：2.2.1应具有宽阔、亮堂、地面平整、干净的厂房。2.2.2作业地点要有满足加工工艺要求的机具、设施、电源、平安防护装置及消防器材。2.2.3消声器制作应按照设计图纸和图的要求进展并有施工员书面的质量、技术、平安交底。2.2.4消声器制作所运用的材料应符合设计规定的防火、防腐、防潮和卫生的要求。3、操作工艺3.1工艺流程：交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称消声器制作与安装施工中天宝业集团交底内容:3.2消声器制作。各种金属板材加工应采用机械加工如剪切、折方、折边、咬口等做到一次成型减少手工操作。镀锌钢板施工时应注意使镀锌层不受损坏尽量采用咬接或铆接。3.3消声器框架应结实壳体不得漏风。消声器外、内盖板、隔板制作法兰制作及铆接等要求参照金属风制作安装工程工艺内容。交底接收交底人接收人技术交底记录领料法兰下料外壳放样焊接消声片下料填充消声材料冲孔、打眼成形剪切、冲口、折方装钉覆面材料检验安装出厂成品检验法兰铆接组装2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称消声器制作与安装施工中天宝业集团交底内容:3.4阻性消声器〔图3.4.1〕在加工时尺寸不能随意改变。其阻性消声片〔图3.4.2〕是用木筋制成木框〔如设计要求用金属构造那么按设计要求加工〕内填超细玻璃棉等吸声材料外包玻璃布等覆面材料制成。在填充吸声材料时应按设计的容重厚度等要求铺放均匀覆面层不得破损。装钉吸声片时与气流接触局部均用漆泡钉其余局部用鞋钉装钉。钉泡钉时在泡钉处加一层垫片可减少破损现象。对于容积较大的吸声片为了防止因消声器安装或挪动而造成吸声材料下沉可在容腔内装设适当的托挡板。图3.4.1图3.4.23.5抗性消声器图3.5是利用道内截面突变起到消声作用。加工制作时不能任意改变膨胀室的尺寸。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称消声器制作与安装施工中天宝业集团交底内容:图3.53.6共振性消声器〔图3.6〕制作应按设计要求加工。不能任意改变关键局部的尺寸。穿孔板的孔径和穿孔率应符合设计要求。穿孔板经冲〔钻〕孔后应将孔口的毛刺锉平。共振腔的隔板尺寸应正确隔板与壁板连接处紧贴。图3.63.7阻抗复合式消声器〔3.7〕组装时应先用圆钉将制成的消声片装钉成消声片组现时用铆钉将横隔板与内分段铆接好然后用半圆头木螺丝将各段内与消声片组固定再将处与横隔板、外与消声器两端盖板、盖板与内分别用半沉头自攻螺丝固定最后在铆接两端法兰。图3.73.8消声风、消声静压箱及消声弯头内所衬的消声材料应均匀贴紧不能脱落并且拼缝要实外表平整不能凹凸不平。3.9消声器内的消声材料覆面层不得破损搭接时应顺气流且界面不得有毛边。消声器内直接逆风面布质要有保护措施。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称消声器制作与安装施工中天宝业集团交底...
