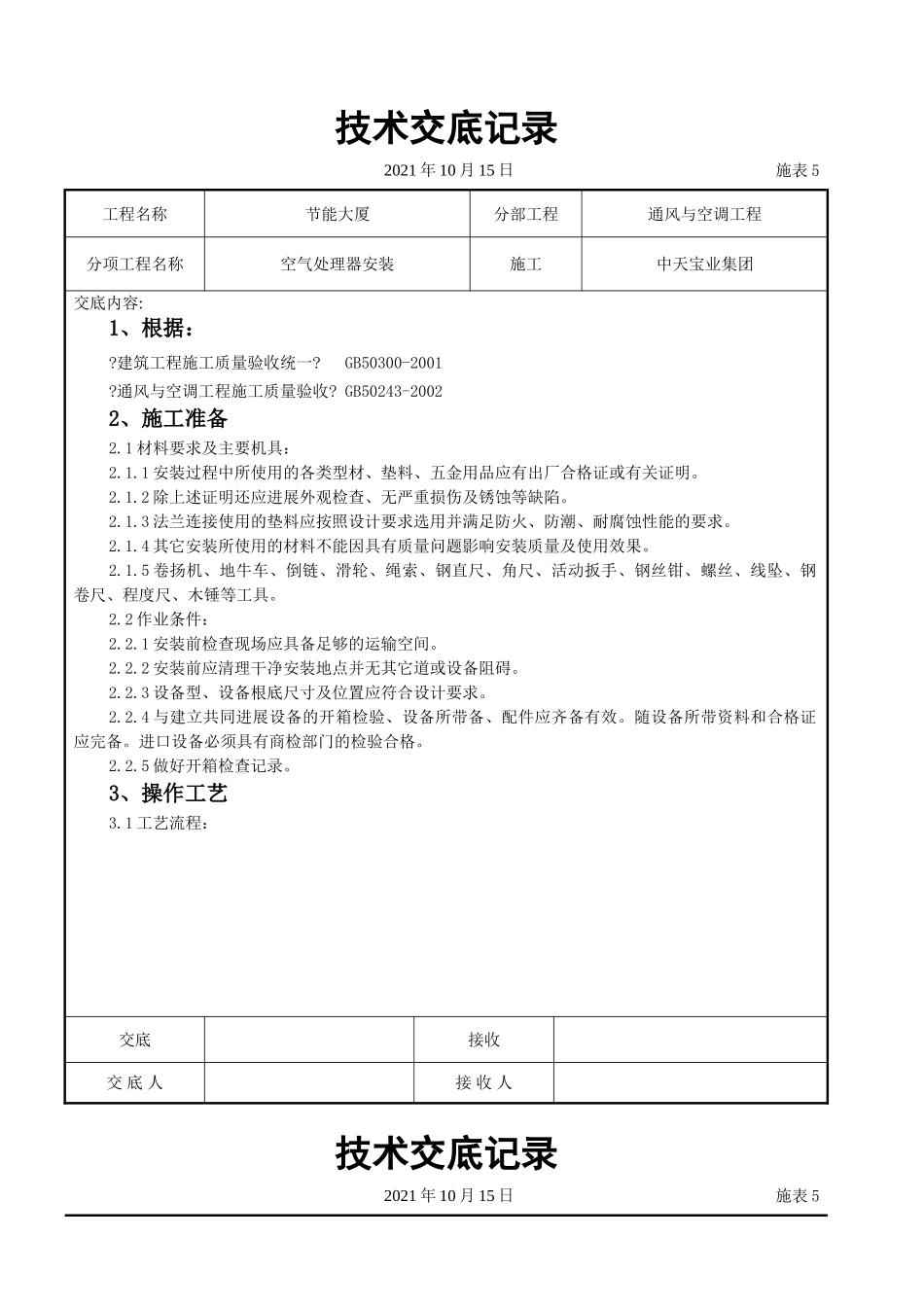

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称空气处理器安装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?通风与空调工程施工质量验收?GB50243-20022、施工准备2.1材料要求及主要机具：2.1.1安装过程中所使用的各类型材、垫料、五金用品应有出厂合格证或有关证明。2.1.2除上述证明还应进展外观检查、无严重损伤及锈蚀等缺陷。2.1.3法兰连接使用的垫料应按照设计要求选用并满足防火、防潮、耐腐蚀性能的要求。2.1.4其它安装所使用的材料不能因具有质量问题影响安装质量及使用效果。2.1.5卷扬机、地牛车、倒链、滑轮、绳索、钢直尺、角尺、活动扳手、钢丝钳、螺丝、线坠、钢卷尺、程度尺、木锤等工具。2.2作业条件：2.2.1安装前检查现场应具备足够的运输空间。2.2.2安装前应清理干净安装地点并无其它道或设备阻碍。2.2.3设备型、设备根底尺寸及位置应符合设计要求。2.2.4与建立共同进展设备的开箱检验、设备所带备、配件应齐备有效。随设备所带资料和合格证应完备。进口设备必须具有商检部门的检验合格。2.2.5做好开箱检查记录。3、操作工艺3.1工艺流程：交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称空气处理器安装施工中天宝业集团交底内容:3.2设备开箱检查：3.2.1会同建立和设备供给部门共同进展开箱检查。3.2.2开箱前先核对箱、箱数量是否与单据提供的相符。然后对包装情况进展检查有无损坏与受潮等。3.2.3开箱后认真检查设备名称、规格、型是否符合设计图纸要求。说明书、合格证是否齐全。3.2.4按装箱和设备技术检查主机附件、专用工具等是否齐全设备外表有无缺陷、损坏、锈蚀、受潮等现象。3.2.5翻开设备活动面板、用手盘动风机有无叶轮与机壳相碰的金属摩擦声、风机减震局部是否符合要求。3.2.6将检验结果做好记录参与开箱检查责任人员签字盖章作为交接资料和设备技术根据。3.3设备现场运输：3.3.1设备程度搬运时应尽量采用小拖车运输。3.3.2设备起吊时应在设备的起吊点着力吊装无吊点时起吊点起应设在金属空调箱的基座主梁上。3.4空调机组分段组对安装：组合式空调机组是指不带冷、热源、用水、蒸汽为媒体以功能段为组合单元的定型安装时按以下步骤进展：3.4.1安装时首先检查金属空调箱各段体与设计图纸是否相符各段体内所安装的设备、部件是否完备无损配件必须齐全。交底接收交底人接收人技术交底记录设备根底验收现场运输空气处理设备开箱检查找平找正质量检验分段式组对就位整体式安装就位2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称空气处理器安装施工中天宝业集团交底内容:3.4.2准备好安装所用的螺栓、衬垫等材料和必需的工具。3.4.3安装现场必须平整加工好的空调箱槽钢底座就位〔或浇注的混凝土墩〕并找正找平。3.4.4当现场有几台空调箱安装时注意不要将段位拉错分清左式、右式〔视线顺气流方向观察或按厂家说明书〕。段体的排列顺序必须与图纸相符。安装前对各段体进展偏。3.4.5从空调设备上的一端开场逐一将段体抬上底座校正位置后加上衬垫将相邻的两个段体用螺栓连接严结实。每连接一个段体前将去除干净。3.4.6与加热段相连接的段体应采用耐热片作衬垫外表式换热器之间的缝隙应用耐热材料堵严。3.4.7用于冷却空气用的外表式换热器在下部应设排水装置。3.4.8安装完的组合式空调机组其各功能段之间的连接应严、整体平直。检查门开启灵敏水路畅通。3.4.9现场组装的空气调节机组应做漏风量测试。漏风率要求见表3.4.9。表3.4.9机组性质静压漏风率一般空调机组保护700Pa不大于3低于1000级干净用保持1000Pa不大于2高于、等于1000级干净用保护1000Pa不大于13.5空调机组安装：带冷源空气调节机组〔分体式和风冷整体机组〕：3.5.1分体式室外机组和风冷式整体机组的安装周边空间能满足冷却风循环及环保规定的要求。3.5.2室内机组安装位置正确目测程度凝结水排放畅通。3.5.3整体机组安装按以下顺序进展：3.5.3.1安装前认真熟悉图纸、设备说明书以及有关技术资料。3.5.3.2空调机组安装的地方必须平整一般应高出地...
