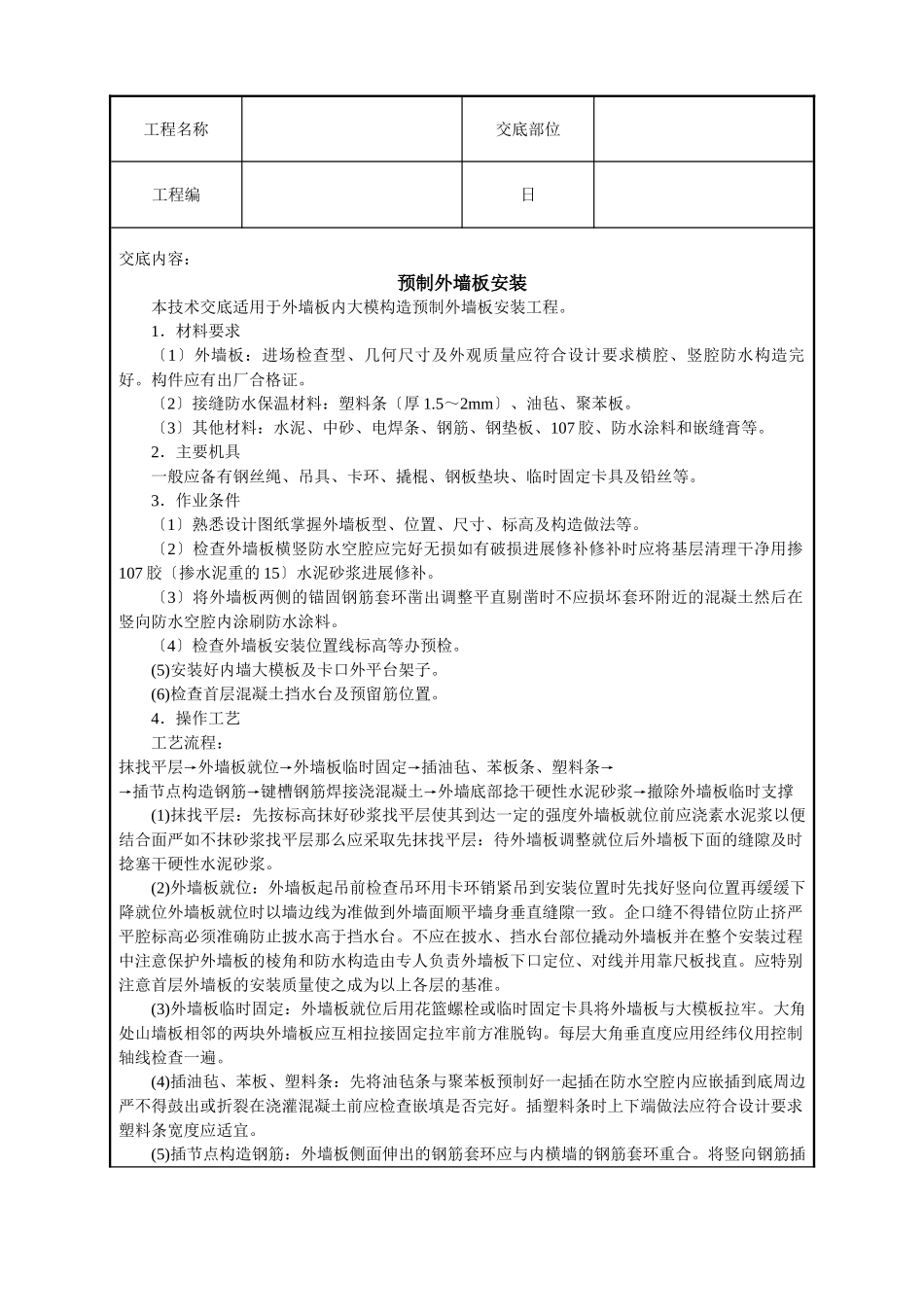

工程名称交底部位工程编日交底内容：预制外墙板安装本技术交底适用于外墙板内大模构造预制外墙板安装工程。1．材料要求〔1〕外墙板：进场检查型、几何尺寸及外观质量应符合设计要求横腔、竖腔防水构造完好。构件应有出厂合格证。〔2〕接缝防水保温材料：塑料条〔厚1.5～2mm〕、油毡、聚苯板。〔3〕其他材料：水泥、中砂、电焊条、钢筋、钢垫板、107胶、防水涂料和嵌缝膏等。2．主要机具一般应备有钢丝绳、吊具、卡环、撬棍、钢板垫块、临时固定卡具及铅丝等。3．作业条件〔1〕熟悉设计图纸掌握外墙板型、位置、尺寸、标高及构造做法等。〔2〕检查外墙板横竖防水空腔应完好无损如有破损进展修补修补时应将基层清理干净用掺107胶〔掺水泥重的15〕水泥砂浆进展修补。〔3〕将外墙板两侧的锚固钢筋套环凿出调整平直剔凿时不应损坏套环附近的混凝土然后在竖向防水空腔内涂刷防水涂料。〔4〕检查外墙板安装位置线标高等办预检。(5)安装好内墙大模板及卡口外平台架子。(6)检查首层混凝土挡水台及预留筋位置。4．操作工艺工艺流程：抹找平层→外墙板就位→外墙板临时固定→插油毡、苯板条、塑料条→→插节点构造钢筋→键槽钢筋焊接浇混凝土→外墙底部捻干硬性水泥砂浆→撤除外墙板临时支撑(1)抹找平层：先按标高抹好砂浆找平层使其到达一定的强度外墙板就位前应浇素水泥浆以便结合面严如不抹砂浆找平层那么应采取先抹找平层：待外墙板调整就位后外墙板下面的缝隙及时捻塞干硬性水泥砂浆。(2)外墙板就位：外墙板起吊前检查吊环用卡环销紧吊到安装位置时先找好竖向位置再缓缓下降就位外墙板就位时以墙边线为准做到外墙面顺平墙身垂直缝隙一致。企口缝不得错位防止挤严平腔标高必须准确防止披水高于挡水台。不应在披水、挡水台部位撬动外墙板并在整个安装过程中注意保护外墙板的棱角和防水构造由专人负责外墙板下口定位、对线并用靠尺板找直。应特别注意首层外墙板的安装质量使之成为以上各层的基准。(3)外墙板临时固定：外墙板就位后用花篮螺栓或临时固定卡具将外墙板与大模板拉牢。大角处山墙板相邻的两块外墙板应互相拉接固定拉牢前方准脱钩。每层大角垂直度应用经纬仪用控制轴线检查一遍。(4)插油毡、苯板、塑料条：先将油毡条与聚苯板预制好一起插在防水空腔内应嵌插到底周边严不得鼓出或折裂在浇灌混凝土前应检查嵌填是否完好。插塑料条时上下端做法应符合设计要求塑料条宽度应适宜。(5)插节点构造钢筋：外墙板侧面伸出的钢筋套环应与内横墙的钢筋套环重合。将竖向钢筋插工程名称交底部位工程编日入重合的钢筋套环内每块外墙板与内墙板交接处应至少插入三个套环并绑紧结实。(6)键槽钢筋焊接浇混凝土：外墙板键槽内的连接钢筋应采用平模随安装随焊接；采用筒模时应拆模后立即焊接。焊缝的厚度和长度应按设计规定设计无规定时焊缝厚度为6mm长度为90mm。上下钢筋错位时应理顺搭接再行焊接上下钢筋搭接长度不够时可以加帮条或厚度为8mm钢板进展焊接钢筋单面焊接长度不够时可双面焊接。经检查焊接质量合格后隐检方可灌混凝土。在吊装上一层外墙板前应将键槽混凝土汲灌完毕。(7)外墙板底部捻干硬性水泥砂浆：键槽钢筋焊接后应将外墙板底部清理干净浇水潮湿。用油毡条堵严外侧但防止堵空腔。然后捻干硬性砂浆并应捻塞实。(8)撤除外墙板临时支撑：外墙大角处墙板必须在墙柱混凝土强度到达4Mpa以上时方可撤除临时固定设施。5．质量(1)保证工程：1)吊装时混凝土强度要符合设计要求及施工的规定。2)构件型、位置、接点锚固筋必须符合设计要求且无变形损坏现象。3)构件接头中键槽混凝土必须计量准确浇捣实认真养护其强度必须到达设计要求或施工的规定。4)外墙板防水构造做法必须符合设计要求或施工的规定。(2)根本工程：构件接头中键槽钢筋接头、捻缝做法应符合设计要求和施工的规定。焊缝长度符合要求外表平整无凹陷、焊瘤、裂纹、气孔、夹渣及咬边。(3)允许偏向工程：见表2－54。外墙板安装允许偏向表2－54项次工程允许偏向(mm)检验1轴线位移偏移5尺量检查2标高层高±10用水准仪或尺量检查全高±203垂直度墙板5用2米托线板检查全高1/1000全高且不大于20用经纬仪或吊线和尺量检查每层山墙内倾2用2米...
