某广场工程深基坑支护监理实施细则VIP免费

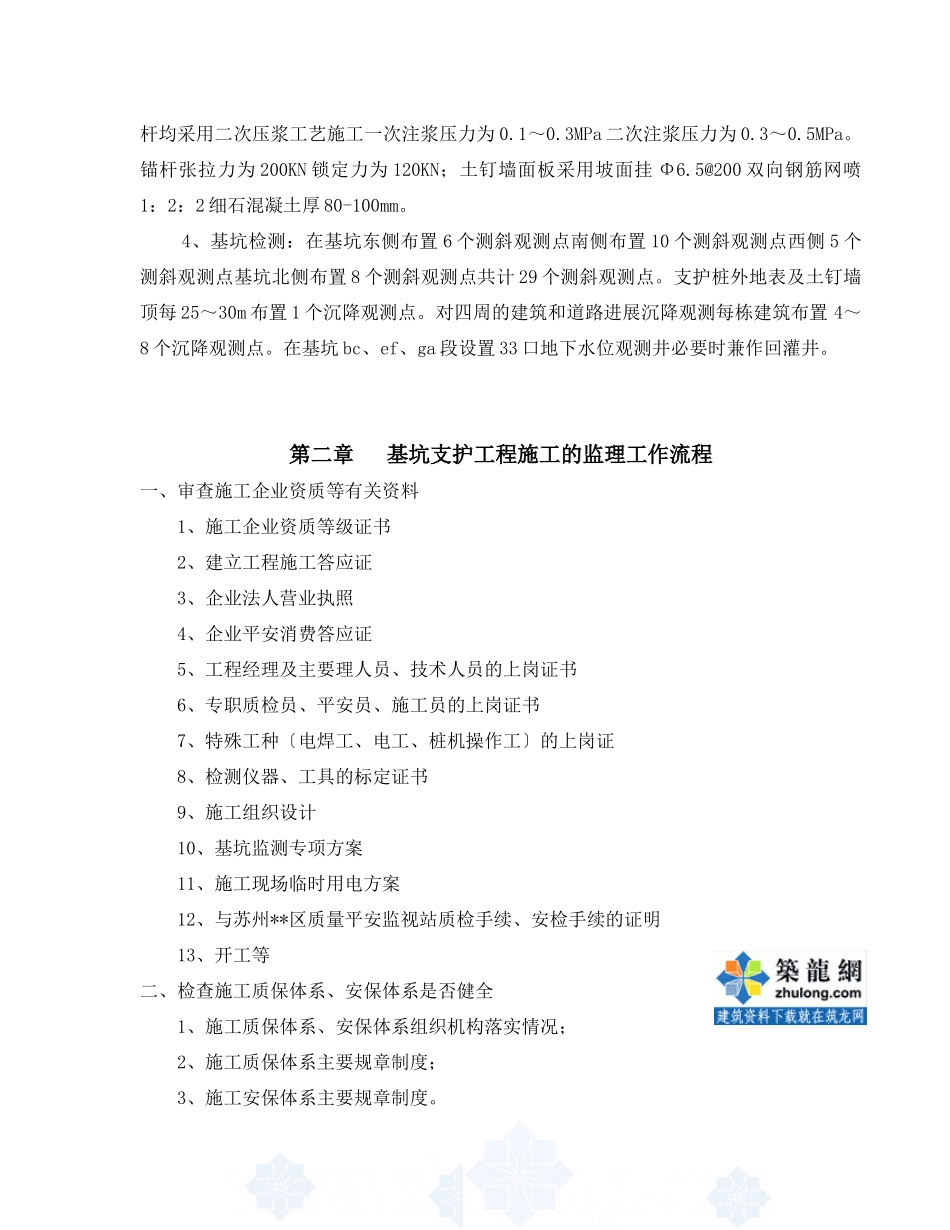

B13B13苏州**区**广场shoppingmall工程监理施行细那么监理施行细那么〔深基坑支护〕内容提要：专业工程特点监理工作流程监理工作控制目的及控制要点监理工作及措施工程监理机构〔章〕：专业监理工程师：总监理工程师：日：2006.8.17江苏建立监制苏州**区**广场shoppingmall工程深基坑支护监理施行细那么第一章工程概况及深基坑支护工程的特点一、工程概况苏州**区**广场shoppingmall工程位于苏州**区**东处**路与**路之间**街东是集商务、商业、休闲活动为一体的大型商业建筑工程。拟建的**广场shoppingmall工程为地上四层、地下二层的购物中心。基坑东侧为含一层地下室的已建建筑最近处仅有6.0m左右。基坑南侧为旺墩路基坑开挖面距道路红线相距约8.0m道路下埋有雨水、污水、燃气等各类道。基坑西侧为华池街路基坑开挖面距道路红线相距约14.0m道路下也埋有给水、燃气等压力线。基坑北侧为河距基坑开挖面最近处缺乏5.0m。本工程±8.300〔含垫层〕。场地原自然地面标高为2.600～3.100m左右。场地地块长约320m宽约160m。二、深基坑支护工程特点1、支护型式：本工程西北角ab段、东南角fg段上部+0.050m以上采用土钉墙支护-0.700m以下采用Φ900@1100钻孔灌注桩加两层锚杆支护；东北角cde段上部+0.150m以上采用土钉墙支护-0.700m以下采用Φ1000@1200钻孔灌注桩加单层钢筋混凝土角支撑支护de段在钻孔灌注桩外侧采用Φ700@1000双排双轴深搅桩形成止水帷幕c、d两端各增设4根Φ1000@1800钻孔灌注桩加强；南北侧暗塘区域采用深搅桩复合土钉支护深搅桩顶标高+2.600m底标高-3.000m深搅桩遇有水表井、燃气表井应向内成三角形避让；其余各段均采用土钉墙支护。2、降水方式：东北角地下水采用止、降结合处理止水采用Φ700@1000双轴双排深搅桩桩端进入坑底2.20m同排桩搭接200排与排搭接300错开搭接水泥掺量18％；沿基坑内侧布置46口井30套轻型井点支护桩外侧布置13口井降水在坑内布置60口井疏干共计布置井119口井Φ800内径Φ360滤长度16米光长度3.9米轻型井点支长6米布设标高分别为+0.600m、-2.300m、-5.300m。3、构造施工说明：本工程钻孔灌注桩、立柱桩、圈梁、支撑梁及连系梁混凝土均为C30钻孔桩混凝土保护层为50mm圈梁、支撑梁、连系梁混凝土保护层为35mm。土钉与锚杆均采用二次压浆工艺施工一次注浆压力为0.1～0.3MPa二次注浆压力为0.3～0.5MPa。锚杆张拉力为200KN锁定力为120KN；土钉墙面板采用坡面挂Φ6.5@200双向钢筋网喷1：2：2细石混凝土厚80-100mm。4、基坑检测：在基坑东侧布置6个测斜观测点南侧布置10个测斜观测点西侧5个测斜观测点基坑北侧布置8个测斜观测点共计29个测斜观测点。支护桩外地表及土钉墙顶每25～30m布置1个沉降观测点。对四周的建筑和道路进展沉降观测每栋建筑布置4～8个沉降观测点。在基坑bc、ef、ga段设置33口地下水位观测井必要时兼作回灌井。第二章基坑支护工程施工的监理工作流程一、审查施工企业资质等有关资料1、施工企业资质等级证书2、建立工程施工答应证3、企业法人营业执照4、企业平安消费答应证5、工程经理及主要理人员、技术人员的上岗证书6、专职质检员、平安员、施工员的上岗证书7、特殊工种〔电焊工、电工、桩机操作工〕的上岗证8、检测仪器、工具的标定证书9、施工组织设计10、基坑监测专项方案11、施工现场临时用电方案12、与苏州**区质量平安监视站质检手续、安检手续的证明13、开工等二、检查施工质保体系、安保体系是否健全1、施工质保体系、安保体系组织机构落实情况；2、施工质保体系主要规章制度；3、施工安保体系主要规章制度。三、监理验收程序〔一〕材料进场报验手续及质量控制要求1、根据图纸要求和现场工程进度组织材料进场施工自检合格后应以书面形式〔采用江苏建立统一表格A3.2〕报监理验收。质保资料及施工自检记录交监理检查并将复印件附在报验表格后备存。2、监理对进场材料、质保资料以及图纸要求进展核对和必要的检查对于重要的材料还要现场进展取样送检然后做出同意与否的答复。未经同意使用的材料一律不得用于本工程。监理工程师对质量保证资料有疑心或质量有问题时亦可随机抽检承包人必须给予配合。（二）工序检查验收程序1、施工...
