基于AT89C51设计热水器水温自动控制系统VIP专享VIP免费

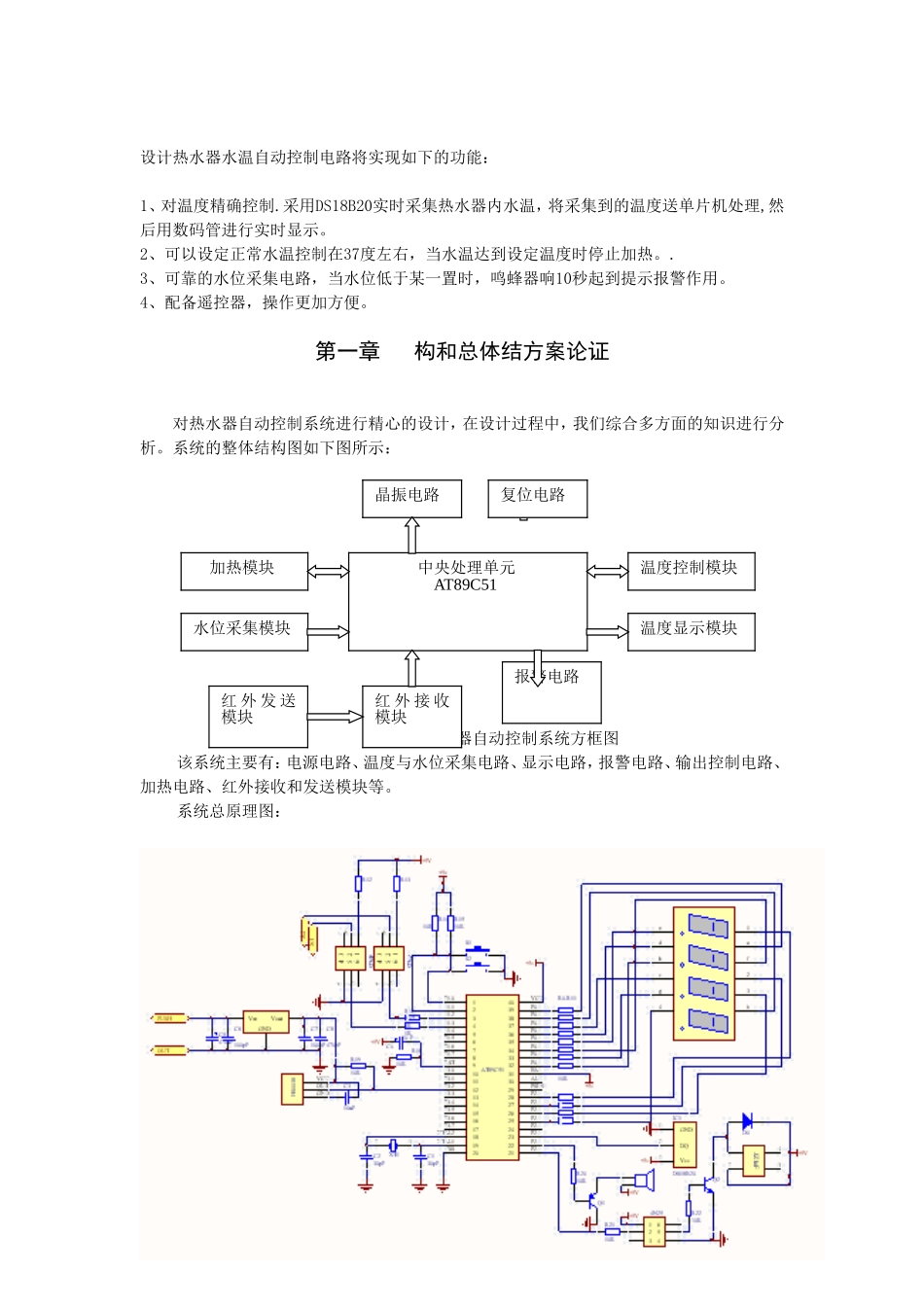

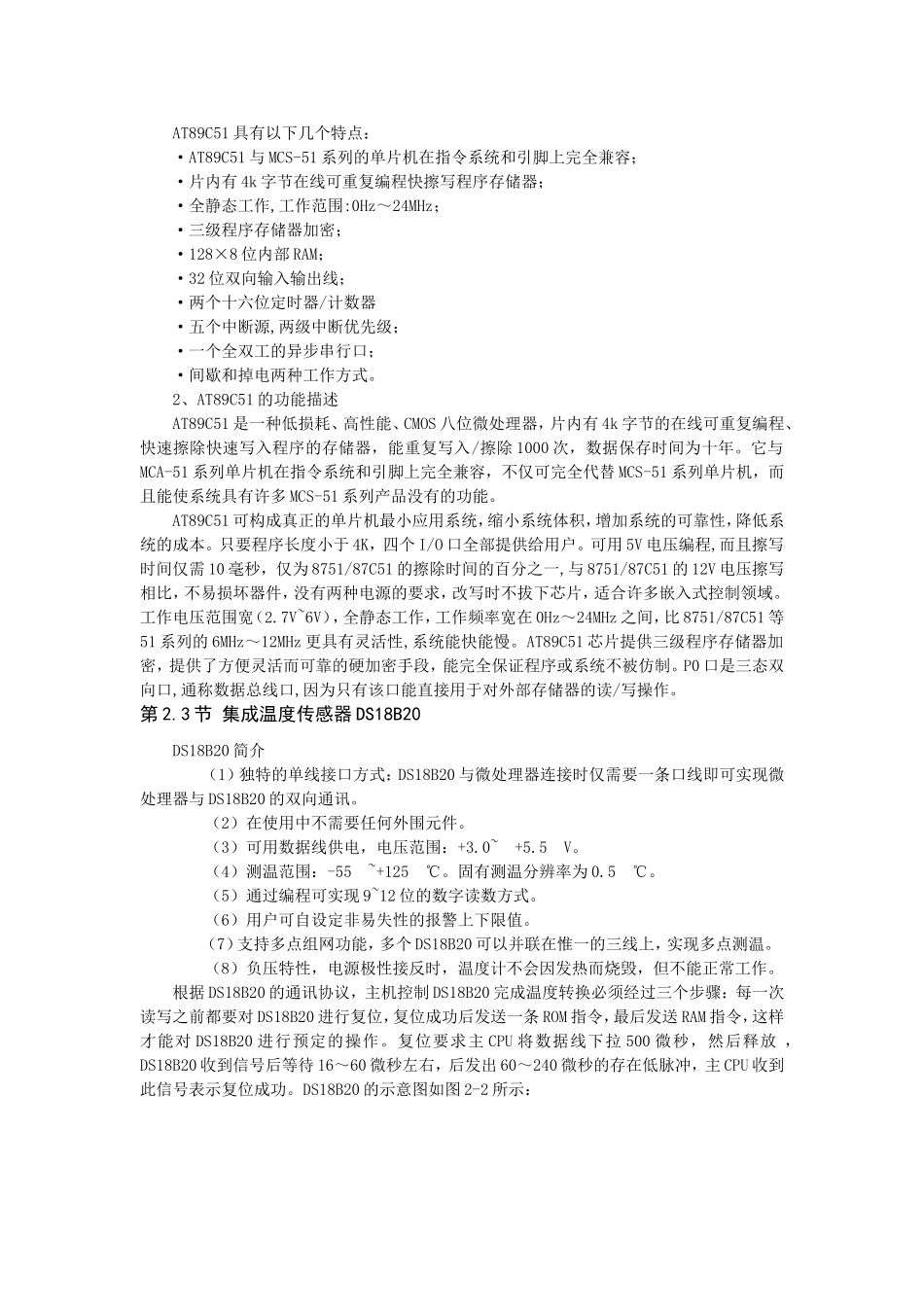

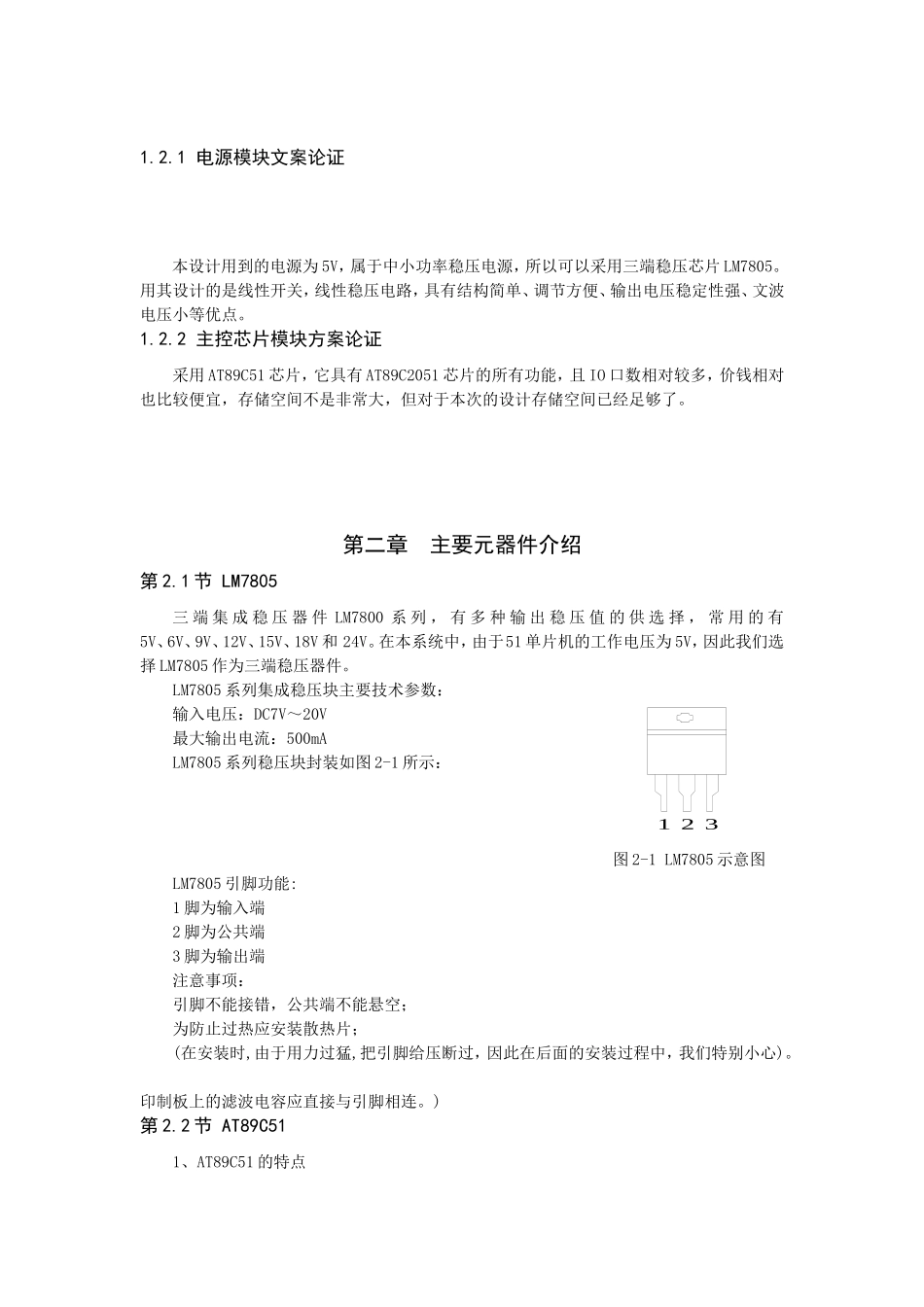

设计热水器水温自动控制电路将实现如下的功能：1、对温度精确控制.采用DS18B20实时采集热水器内水温，将采集到的温度送单片机处理,然后用数码管进行实时显示。2、可以设定正常水温控制在37度左右，当水温达到设定温度时停止加热。.3、可靠的水位采集电路，当水位低于某一置时，鸣蜂器响10秒起到提示报警作用。4、配备遥控器，操作更加方便。第一章构和总体结方案论证对热水器自动控制系统进行精心的设计，在设计过程中，我们综合多方面的知识进行分析。系统的整体结构图如下图所示：图1.1热水器自动控制系统方框图该系统主要有：电源电路、温度与水位采集电路、显示电路，报警电路、输出控制电路、加热电路、红外接收和发送模块等。系统总原理图：图1-2系统整体电路图中央处理单元AT89C51水位采集模块加热模块红外接收模块报警电路晶振电路复位电路温度控制模块温度显示模块红外发送模块1.2.1电源模块文案论证本设计用到的电源为5V，属于中小功率稳压电源，所以可以采用三端稳压芯片LM7805。用其设计的是线性开关，线性稳压电路，具有结构简单、调节方便、输出电压稳定性强、文波电压小等优点。1.2.2主控芯片模块方案论证采用AT89C51芯片，它具有AT89C2051芯片的所有功能，且IO口数相对较多，价钱相对也比较便宜，存储空间不是非常大，但对于本次的设计存储空间已经足够了。第二章主要元器件介绍第2.1节LM7805三端集成稳压器件LM7800系列，有多种输出稳压值的供选择，常用的有5V、6V、9V、12V、15V、18V和24V。在本系统中，由于51单片机的工作电压为5V，因此我们选择LM7805作为三端稳压器件。LM7805系列集成稳压块主要技术参数：输入电压：DC7V～20V最大输出电流：500mALM7805系列稳压块封装如图2-1所示：图2-1LM7805示意图LM7805引脚功能:1脚为输入端2脚为公共端3脚为输出端注意事项：引脚不能接错，公共端不能悬空；为防止过热应安装散热片；(在安装时,由于用力过猛,把引脚给压断过，因此在后面的安装过程中，我们特别小心)。印制板上的滤波电容应直接与引脚相连。)第2.2节AT89C511、AT89C51的特点123AT89C51具有以下几个特点：·AT89C51与MCS-51系列的单片机在指令系统和引脚上完全兼容；·片内有4k字节在线可重复编程快擦写程序存储器；·全静态工作,工作范围:0Hz～24MHz；·三级程序存储器加密；·128×8位内部RAM；·32位双向输入输出线；·两个十六位定时器/计数器·五个中断源,两级中断优先级；·一个全双工的异步串行口；·间歇和掉电两种工作方式。2、AT89C51的功能描述AT89C51是一种低损耗、高性能、CMOS八位微处理器，片内有4k字节的在线可重复编程、快速擦除快速写入程序的存储器，能重复写入/擦除1000次，数据保存时间为十年。它与MCA-51系列单片机在指令系统和引脚上完全兼容，不仅可完全代替MCS-51系列单片机，而且能使系统具有许多MCS-51系列产品没有的功能。AT89C51可构成真正的单片机最小应用系统，缩小系统体积，增加系统的可靠性，降低系统的成本。只要程序长度小于4K，四个I/O口全部提供给用户。可用5V电压编程,而且擦写时间仅需10毫秒，仅为8751/87C51的擦除时间的百分之一,与8751/87C51的12V电压擦写相比，不易损坏器件，没有两种电源的要求，改写时不拔下芯片，适合许多嵌入式控制领域。工作电压范围宽（2.7V~6V），全静态工作，工作频率宽在0Hz～24MHz之间，比8751/87C51等51系列的6MHz～12MHz更具有灵活性,系统能快能慢。AT89C51芯片提供三级程序存储器加密，提供了方便灵活而可靠的硬加密手段，能完全保证程序或系统不被仿制。P0口是三态双向口,通称数据总线口,因为只有该口能直接用于对外部存储器的读/写操作。第2.3节集成温度传感器DS18B20DS18B20简介（1）独特的单线接口方式：DS18B20与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。（2）在使用中不需要任何外围元件。（3）可用数据线供电，电压范围：+3.0~+5.5V。（4）测温范围：-55~+125℃。固有测温分辨率为0.5℃。（5）通过编程可实现9~12位的数字读数方式。（6）用户可自设定非易失性的报警上下限值。（7）支持多点组网功能，多个DS18B20可以并联在惟一的三线上，实现...
