济宁市污水处理厂升级改造及中水回用工程监理实施细则VIP免费

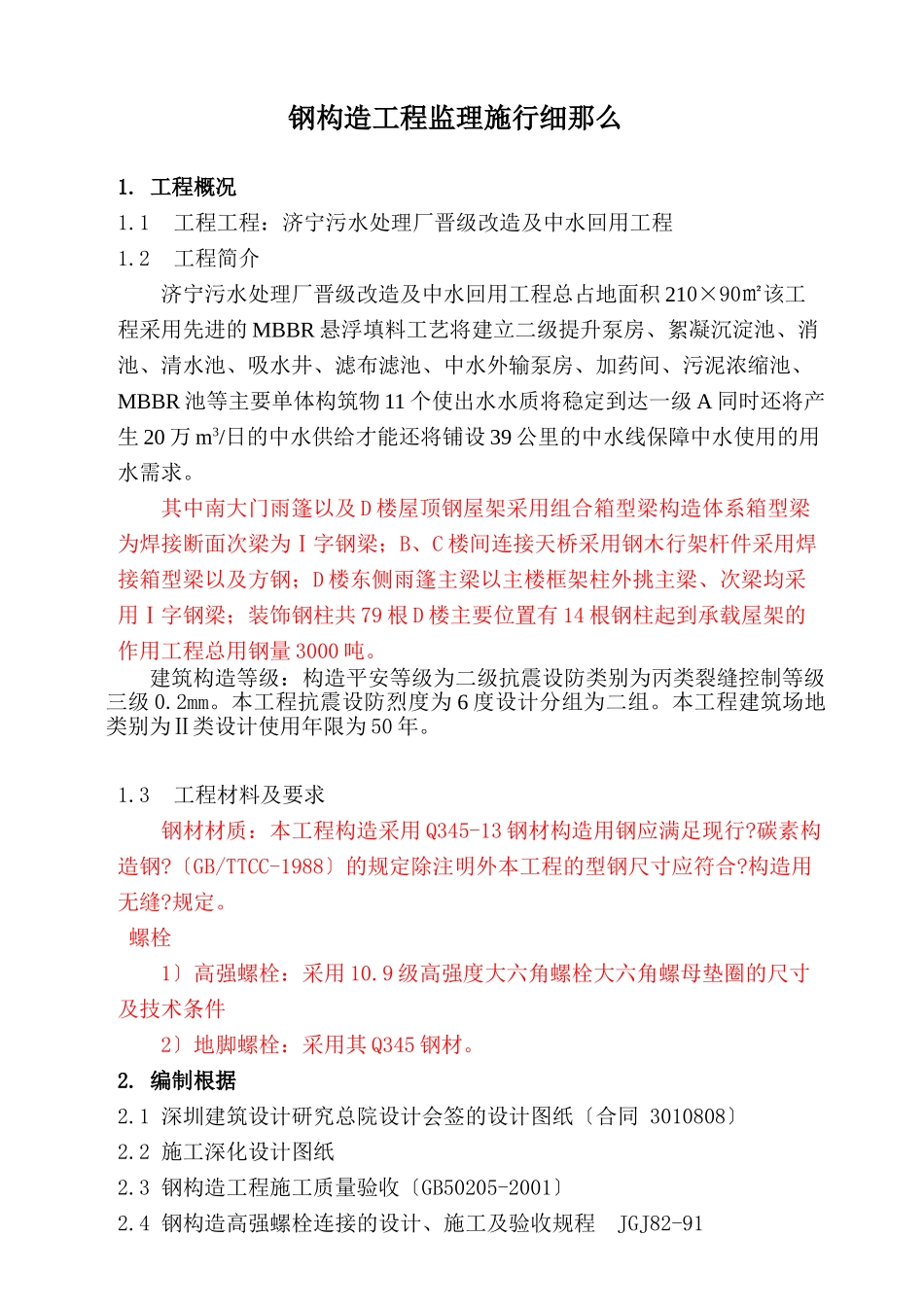

钢构造工程监理施行细那么1.工程概况1.1工程工程：济宁污水处理厂晋级改造及中水回用工程1.2工程简介济宁污水处理厂晋级改造及中水回用工程总占地面积210×90㎡该工程采用先进的MBBR悬浮填料工艺将建立二级提升泵房、絮凝沉淀池、消池、清水池、吸水井、滤布滤池、中水外输泵房、加药间、污泥浓缩池、MBBR池等主要单体构筑物11个使出水水质将稳定到达一级A同时还将产生20万m3/日的中水供给才能还将铺设39公里的中水线保障中水使用的用水需求。其中南大门雨篷以及D楼屋顶钢屋架采用组合箱型梁构造体系箱型梁为焊接断面次梁为Ⅰ字钢梁；B、C楼间连接天桥采用钢木行架杆件采用焊接箱型梁以及方钢；D楼东侧雨篷主梁以主楼框架柱外挑主梁、次梁均采用Ⅰ字钢梁；装饰钢柱共79根D楼主要位置有14根钢柱起到承载屋架的作用工程总用钢量3000吨。建筑构造等级：构造平安等级为二级抗震设防类别为丙类裂缝控制等级三级0.2mm。本工程抗震设防烈度为6度设计分组为二组。本工程建筑场地类别为Ⅱ类设计使用年限为50年。1.3工程材料及要求钢材材质：本工程构造采用Q345-13钢材构造用钢应满足现行?碳素构造钢?〔GB/TTCC-1988〕的规定除注明外本工程的型钢尺寸应符合?构造用无缝?规定。螺栓1〕高强螺栓：采用10.9级高强度大六角螺栓大六角螺母垫圈的尺寸及技术条件2〕地脚螺栓：采用其Q345钢材。2.编制根据2.1深圳建筑设计研究总院设计会签的设计图纸〔合同3010808〕2.2施工深化设计图纸2.3钢构造工程施工质量验收〔GB50205-2001〕2.4钢构造高强螺栓连接的设计、施工及验收规程JGJ82-912.5建筑钢构造焊接技术规程JGJ81-20022.6水泥茎灌浆材料施工技术规程YD/T9261-982.7钢焊缝手工超声波探伤和探伤结果分级GB11345-2.8涂装前钢材外表锈蚀等级和除锈等级GB23-882.9钢构造防火涂料应用技术CFC24：902.10钢构造防火涂料GB14907-20022.11建筑工程施工质量验收统一GB50300-20012.12建筑施工高处作业平安技术JGJ80-912.13建筑施工扣件式钢脚手架平安技术JGJ130-20012.14建筑施工手册3.钢构造工程的施工特点及适用范围3.1钢箱型柱根底检查钢箱型柱的安装质量和成效同柱基的定位轴线、基准、标高直接有关。柱基的预检重点是：定位轴线间距、柱基面标高和地脚螺栓预埋位置。其允许偏向如下表：工程允许偏向柱脚底座中心线对定位轴线的偏移5.0柱基准点标高有吊车梁的柱+3.0-5.0无吊车梁的柱+5.0-8.0挠曲矢高H/100015.0柱轴线垂直度单层柱H<10m10.0H>10mH/100025.0定位轴线检查：定位轴线从根底施工起就应重视先要做好控制桩待根底浇筑砼后再根据控制桩将定位轴线引渡到柱基上；然后预栓定位线是否同原定位线重合、封闭每根定位轴线总尺寸误差值是否超过控制数纵横定位轴线是否垂直、平行。定位轴线预栓是在弹过线的根底上进展预检。由业主、土建、安装三方结合进展对检查数据要统一认可鉴定证明。柱间距检查柱间距检查是在定位轴线认可的前提下进展采用实测柱距〔应是通过计算调查过的尺〕。柱距偏向值应严格控制在±3mm范围内。因为定位轴线的交点竖柱基中心点是钢柱安装的基准点钢柱竖向间距以此为准框架钢梁的连接螺孔的孔洞直径一般比高强螺栓直径大于1.5mm~2.mm如柱距过大或直接影响整个竖向框架梁的安装连接和钢柱的垂直安装中还会有安装偏向。单独柱基中心线检查检查单独柱基的中心线同定位轴线之间的误差调整柱基中心线使其同定位轴线重合然后以柱基中心线为根据检查地脚螺栓的预埋位置。柱基地脚螺栓检查柱基地脚螺栓检查内容为1〕检查螺栓长度。螺栓的螺纹长度应保证钢柱安装后螺母拧紧的需要；2〕检查螺栓垂直度。如误差超过规定必须矫直矫直：可用冷效法或火焰垫效法。检查螺纹有否损坏检查合格后在螺纹部分涂上油盖好冒套加以保护。3〕检查螺栓间距。实测柱地脚螺栓组间的偏向值绘制平面圆说明偏向数值和偏向方向。与地脚螺栓相对应的钢柱安装孔根据螺栓的检查结果进展调整如有问题应事先扩孔以保证钢柱的顺利安装。4〕地脚螺栓预埋的质量〔1〕任何二只螺栓之间间隔的允许偏向为1mm。〔2〕相邻两组地脚螺栓中心线之间间隔的允许偏向值为3mm实际上由于柱基中心线的调整修改工程上有相当一部分不能到...
