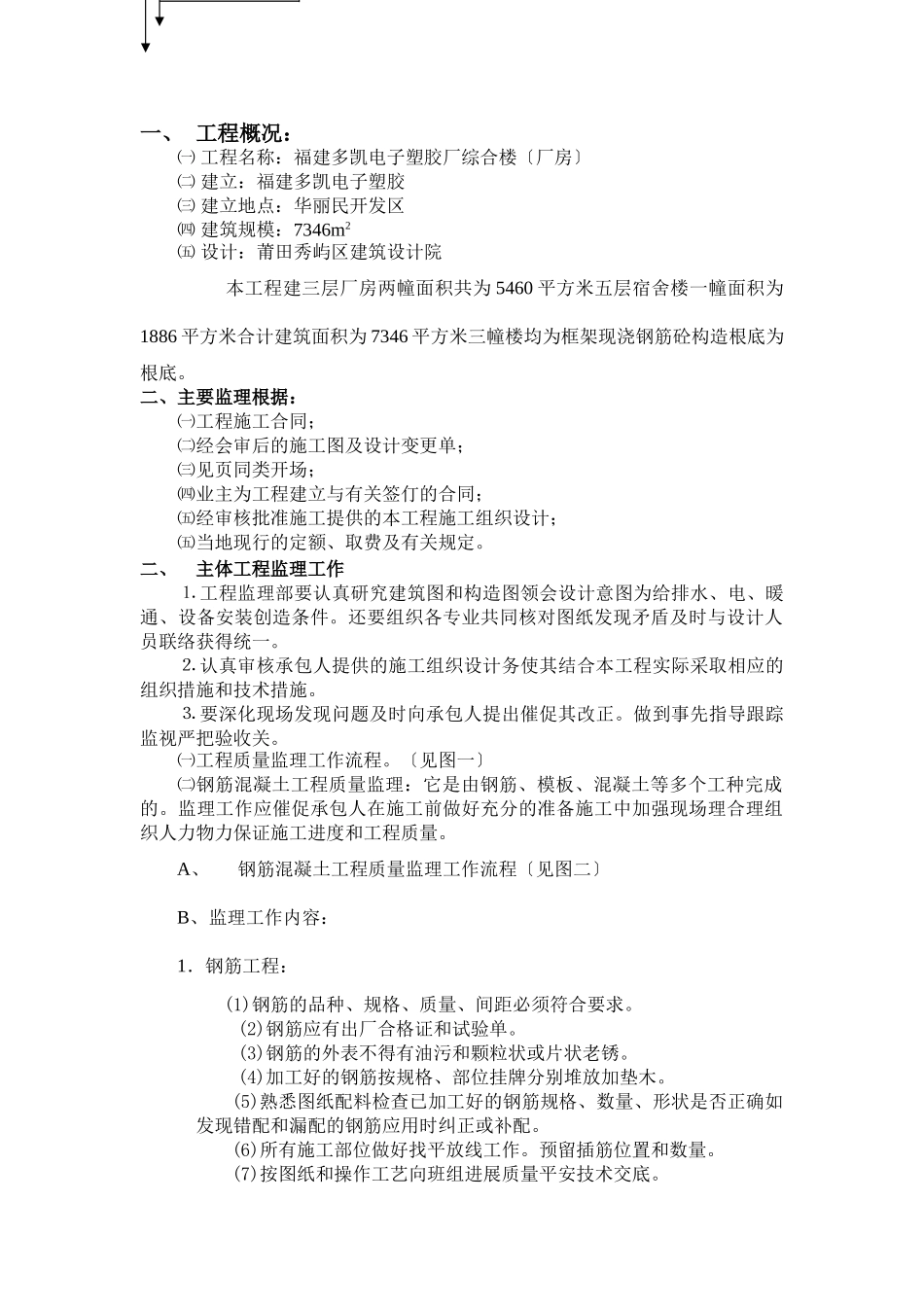

一、工程概况：㈠工程名称：福建多凯电子塑胶厂综合楼〔厂房〕㈡建立：福建多凯电子塑胶㈢建立地点：华丽民开发区㈣建筑规模：7346m2㈤设计：莆田秀屿区建筑设计院本工程建三层厂房两幢面积共为5460平方米五层宿舍楼一幢面积为1886平方米合计建筑面积为7346平方米三幢楼均为框架现浇钢筋砼构造根底为根底。二、主要监理根据：㈠工程施工合同；㈡经会审后的施工图及设计变更单；㈢见页同类开场；㈣业主为工程建立与有关签仃的合同；㈤经审核批准施工提供的本工程施工组织设计；㈤当地现行的定额、取费及有关规定。二、主体工程监理工作⒈工程监理部要认真研究建筑图和构造图领会设计意图为给排水、电、暖通、设备安装创造条件。还要组织各专业共同核对图纸发现矛盾及时与设计人员联络获得统一。⒉认真审核承包人提供的施工组织设计务使其结合本工程实际采取相应的组织措施和技术措施。⒊要深化现场发现问题及时向承包人提出催促其改正。做到事先指导跟踪监视严把验收关。㈠工程质量监理工作流程。〔见图一〕㈡钢筋混凝土工程质量监理：它是由钢筋、模板、混凝土等多个工种完成的。监理工作应催促承包人在施工前做好充分的准备施工中加强现场理合理组织人力物力保证施工进度和工程质量。A、钢筋混凝土工程质量监理工作流程〔见图二〕B、监理工作内容：1．钢筋工程：(1)钢筋的品种、规格、质量、间距必须符合要求。(2)钢筋应有出厂合格证和试验单。(3)钢筋的外表不得有油污和颗粒状或片状老锈。(4)加工好的钢筋按规格、部位挂牌分别堆放加垫木。(5)熟悉图纸配料检查已加工好的钢筋规格、数量、形状是否正确如发现错配和漏配的钢筋应用时纠正或补配。(6)所有施工部位做好找平放线工作。预留插筋位置和数量。(7)按图纸和操作工艺向班组进展质量平安技术交底。(8)柱子钢筋绑扎：1)对预留柱筋上的铁锈、水泥浆等污垢清扫干净并整理调直插筋。2)绑扎高处钢筋时放高凳或搭架子。3)按事先计算好的箍筋数量套在预留筋上然后立柱子钢筋。4)在立好柱子的钢筋上用粉笔划箍筋间距将箍筋往上挪动采用缠扣绑扎箍筋与主筋垂直箍筋转角与钢筋的交点均要绑扎钢筋与箍筋平直局部的相交点成梅花式交织绑扎箍筋的接头应沿柱子竖向交织布置。5)柱子保护层按设计要求预制垫块里埋入20#铁丝将垫块用铁丝绑在柱子钢筋上以保证砼保护层厚度的正确。(9)梁钢筋绑扎：1)首先在梁模板上按图纸要求划好箍筋间距。2)放主梁下部筋、次梁下部筋；放主梁上部筋、次梁上湒筋；放箍筋。箍筋按线距逐个分开箍筋用套扣法绑扎主次梁要配合进展箍筋弯钩的叠合处在梁中应交织绑扎在不同上部筋上。注意负弯矩钢筋位置要正确垫好砂浆垫块将梁位置落正并和柱筋绑好。3)梁的受拉钢筋直径等于25mm时假设采用绑扎接头搭接长度按设计和要求其搭接位置宜避开最天弯矩处接头应互相错开在同一截面接头面积小于受力总面积的25。4)梁主筋假如有两排钢筋为保持两层钢筋间距准确可用直径25mm的短钢筋垫在两层钢筋之间。(10)板的钢筋绑扎1)清扫模板上的刨花、碎木、电线头等杂物用在模板上划好主筋分布筋间距。2)先摆主筋后放分布筋楼板内的电线电工应及时配合安装在楼板主筋上面。3)楼板筋搭接长度同一截面搭接面积不超过总面积的25。4)绑扎楼板筋一般用顺扣或扣绑扎单向板除外围两根钢筋相交点全部绑扎外其余各点交织绑扎双向板要全点绑扎。2．模板工程：⑴模板板工程质量监理工作流程：〔见图三〕⑵模板工程包括模板和支撑系统两局部应掌握以下原那么：a、保证工程构造和构件各局部形状尺寸和互相位置及标高的正确性。并将其标高、柱子尺寸划在基准面上。b、具有足够的承载才能、刚度和稳定性能可靠地承受新浇筑砼的自重、侧压力以及在施工过程中所产生的荷载。c、构造简单、装拆方便、易于钢筋的绑扎、安装和混凝土的浇筑、养护等要求d、模板的接缝以不漏浆为原那么模板要浇水潮湿。e、柱模卡箍间距要适当梁的侧模支撑应结实墙模板的对拉螺栓间距、横箍间距要适当不得松扣防止炸模、跑模、胀模。f、墙与柱封模前底部杂物必须清理干净模板下口的缝隙必须堵实。g、预埋件、预留孔和位置、标高、尺寸应复核要固定结实防止移位。h、在混凝土浇筑...
