摘要摘要近年来随着IC设计要求的不断发展,集成电路版图设计是实现集成电路制造所必不可少的设计环节,它不仅关系到集成电路的功能是否正确,而且也会极大程度地影响集成电路的性能、成本
而集成电路中的bandgap可以在温度和电压不稳定的环境中保持稳定的参考电压,被广泛运用于比较器、A/D转换器等模拟电路及数模混合信号集成电路中,其性能直接影响整个系统的精度和性能
因此,bandgap版图设计的研究非常有意义
本文基于Cadence版图设计软件平台,采用XFAB0
6µmCMOS工艺设计
设计的版图元件包括PMOS、NMOS、PNP三极管、电阻、电容
其中对差分放大器、电流镜、电阻等重要元件采用了匹配和对称的设计方法,考虑电气特性的版图设计技术;为防止闩锁效应,本设计还运用了保护环保护整个电路,提高了bandgap电路的可靠性
本设计对最终设计出的版图使用calibre验证工具进行LVS和DRC验证,并顺利通过验证

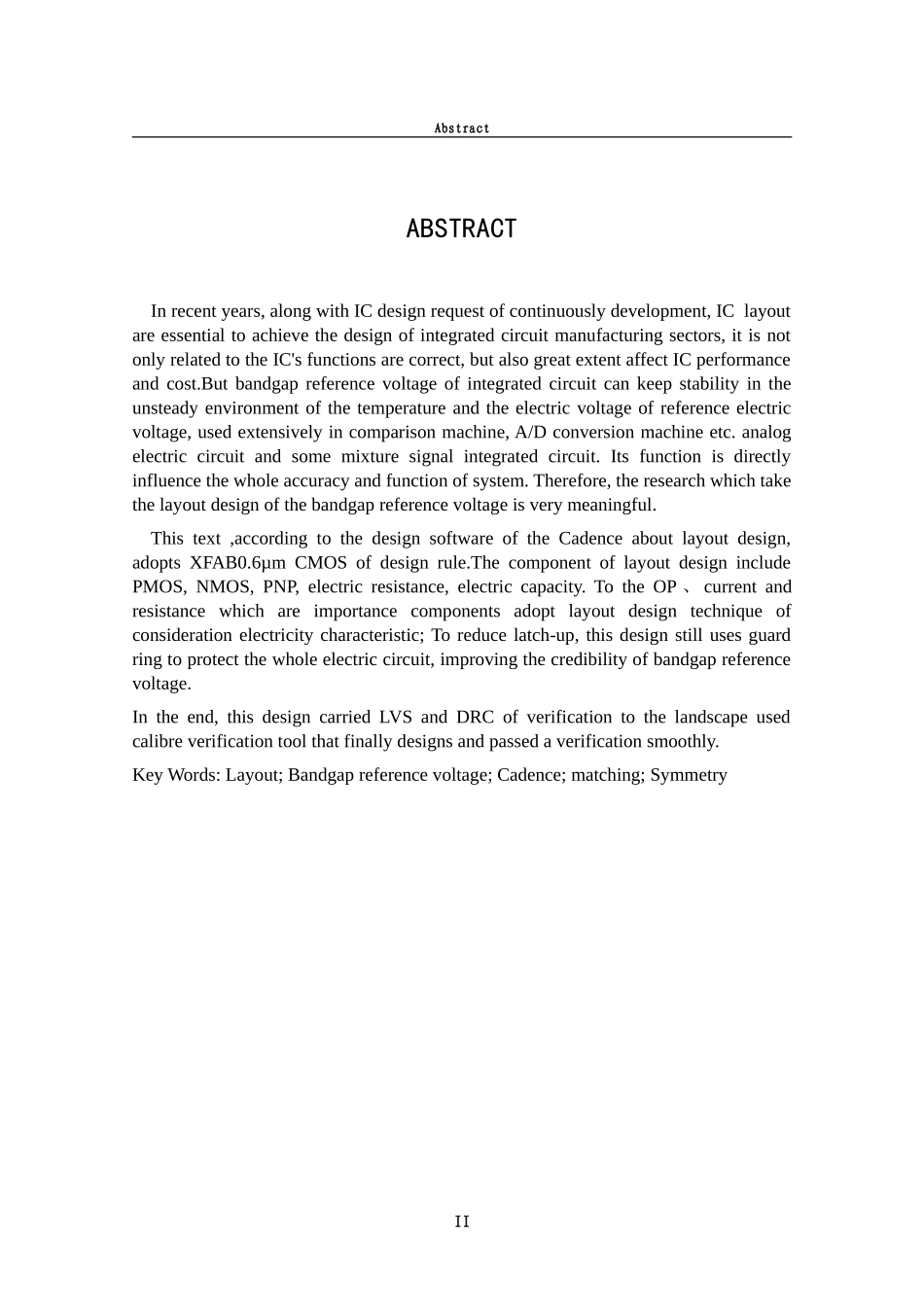

关键字:版图;带隙基准电压源;Cadence;匹配;验证IAbstractABSTRACTInrecentyears,alongwithICdesignrequestofcontinuouslydevelopment,IClayoutareessentialtoachievethedesignofintegratedcircuitmanufacturingsectors,itisnotonlyrelatedtotheIC'sfunctionsarecorrect,butalsogreatextentaffectICperformanceandcost
Butbandgapreferencevoltageofintegratedcircuitcankeepstabilityintheunsteadyenvironmentofthetemperatureandth
