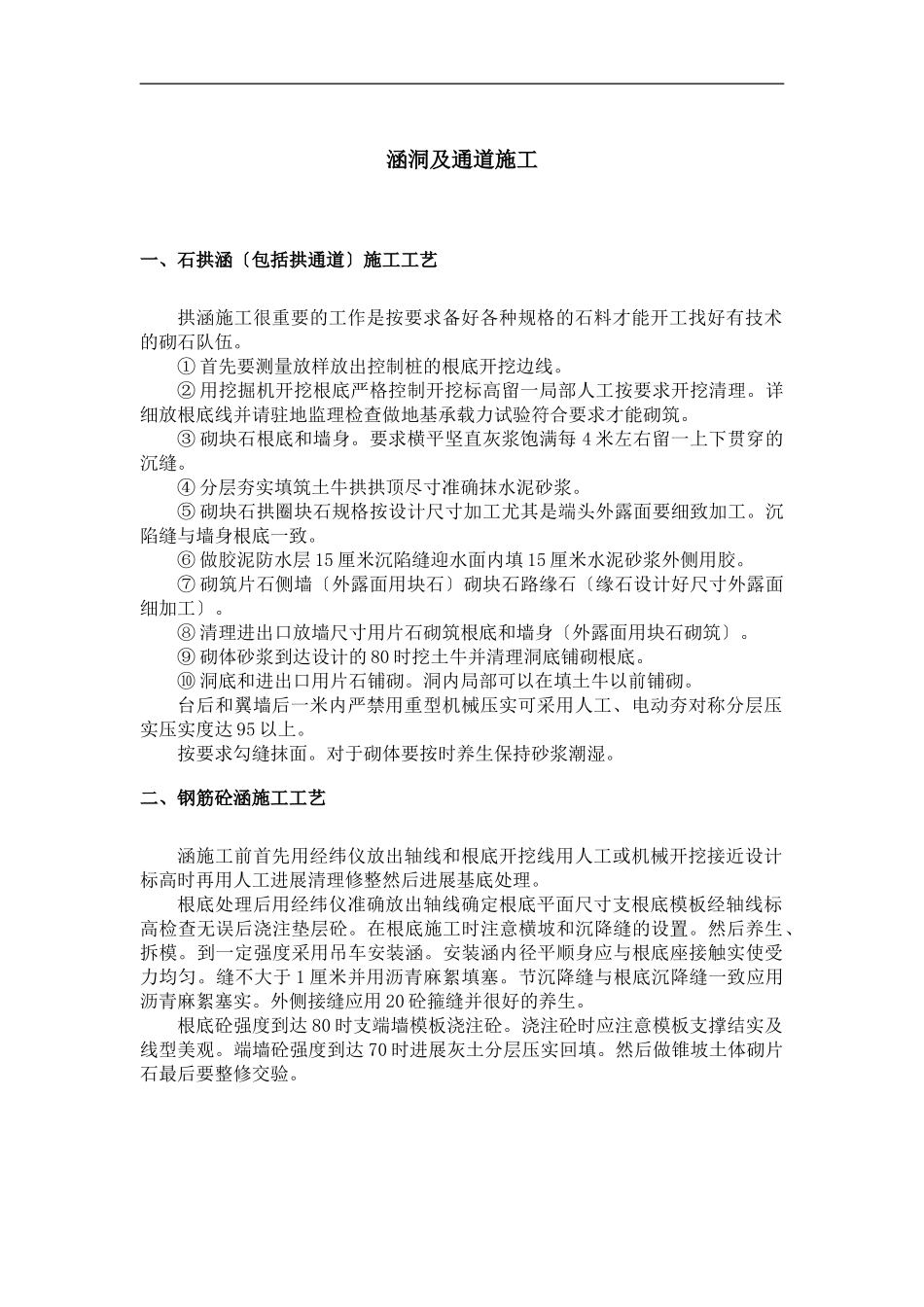

涵洞及通道施工一、石拱涵〔包括拱通道〕施工工艺拱涵施工很重要的工作是按要求备好各种规格的石料才能开工找好有技术的砌石队伍。①首先要测量放样放出控制桩的根底开挖边线。②用挖掘机开挖根底严格控制开挖标高留一局部人工按要求开挖清理。详细放根底线并请驻地监理检查做地基承载力试验符合要求才能砌筑。③砌块石根底和墙身。要求横平坚直灰浆饱满每4米左右留一上下贯穿的沉缝。④分层夯实填筑土牛拱拱顶尽寸准确抹水泥砂浆。⑤砌块石拱圈块石规格按设计尺寸加工尤其是端头外露面要细致加工。沉陷缝与墙身根底一致。⑥做胶泥防水层15厘米沉陷缝迎水面内填15厘米水泥砂浆外侧用胶。⑦砌筑片石侧墙〔外露面用块石〕砌块石路缘石〔缘石设计好尺寸外露面细加工〕。⑧清理进出口放墙尺寸用片石砌筑根底和墙身〔外露面用块石砌筑〕。⑨砌体砂浆到达设计的80时挖土牛并清理洞底铺砌根底。⑩洞底和进出口用片石铺砌。洞内局部可以在填土牛以前铺砌。台后和翼墙后一米内严禁用重型机械压实可采用人工、电动夯对称分层压实压实度达95以上。按要求勾缝抹面。对于砌体要按时养生保持砂浆潮湿。二、钢筋砼涵施工工艺涵施工前首先用经纬仪放出轴线和根底开挖线用人工或机械开挖接近设计标高时再用人工进展清理修整然后进展基底处理。根底处理后用经纬仪准确放出轴线确定根底平面尺寸支根底模板经轴线标高检查无误后浇注垫层砼。在根底施工时注意横坡和沉降缝的设置。然后养生、拆模。到一定强度采用吊车安装涵。安装涵内径平顺身应与根底座接触实使受力均匀。缝不大于1厘米并用沥青麻絮填塞。节沉降缝与根底沉降缝一致应用沥青麻絮塞实。外侧接缝应用20砼箍缝并很好的养生。根底砼强度到达80时支端墙模板浇注砼。浇注砼时应注意模板支撑结实及线型美观。端墙砼强度到达70时进展灰土分层压实回填。然后做锥坡土体砌片石最后要整修交验。三、箱涵施工工艺箱涵和盖板施工的不同点是根底处理完后打砼垫层支底板模板绑底板钢筋浇注底板砼底板砼强度到达75时可绑墙身钢筋支墙身模板和箱涵顶板底模绑扎顶板钢筋经检验合格后浇注墙身和顶板砼在浇注过程中如有不便施工可在墙身外侧留窗口待砼浇至窗口处再封。顶板砼浇注时要注意二次收浆抹面并覆盖养生砼强度到达设计的80时才能拆顶板模板。箱涵没有盖板预制吊装和桥面砼浇注工序但箱涵模板支撑和砼浇注比拟困难应特别注意模板不沉隐变形和砼浇注质量。四、通道施工工艺应用经纬仪放出中线及根底开挖边线用挖掘机挖基人工清理根底及边坡进展根底底基夯实。灰土处理然后再准确放出根底平面尺寸支模绑筋经检验后浇注砼根底。浇完后养护拆根底模板。根底砼强度到达75时即可绑扎墙身钢筋支墙身模板。墙身施工时应注意结合部凿毛、沉降缝的一致。墙身模板采用组合钢模板拼装钢肋模板支好经检查后浇注砼砼用吊车斗送入模板插入式振捣器捣实。浇注时要控制每层厚度为30厘米持强度到达80时拆模。盖板集中在预制厂预制模板采用钢模盖板预制后在场内编堆放。盖板养生强度到达设计标的80时起吊堆放并注意堆放支点位置。台帽上经测量放出准确位置后才能安装盖板。而后浇注桥面砼桥面砼要严格控制标高横坡和平整度并注意覆盖养生。通道的回填严格按设计图纸和技术标准要求进展分层夯实至设计标后再进展搭板和边坡施工。五、台背回填的施工高速公路能否保持行车平稳、舒适构造物台背回填质量有时起着很关键的作用。所以根据我们从事高等级公路的施工经历强调和抓好构造物台背回填是我们高度重视的一道工序。⒈用于回填的全部材料应符合技术标准的要求填料既要能被充分压实具备良好的透水性且不含有草根、腐植物或冻土块等杂物。回填石灰土应按要求拌合。⒉回填应分层填筑根据压实机型一般控制在每层填厚不大于10-15厘米分层填筑应尽量保证摊铺厚度均匀、平顺。在雨季回填时填筑面应做成3-4的坡度以利于排水。⒊构造物的回填应遵照两边对称原那么。并做到在根本一样的标高上进展防止不均匀回填造成对构造物的损坏。⒋基坑的回填应在排干积水的情况下作业回填工作应得到监理工程师的同意。靠路基的坡度应当挖成台阶以便于保证回填质量。⒌回填前先与断面上划分回填层...
