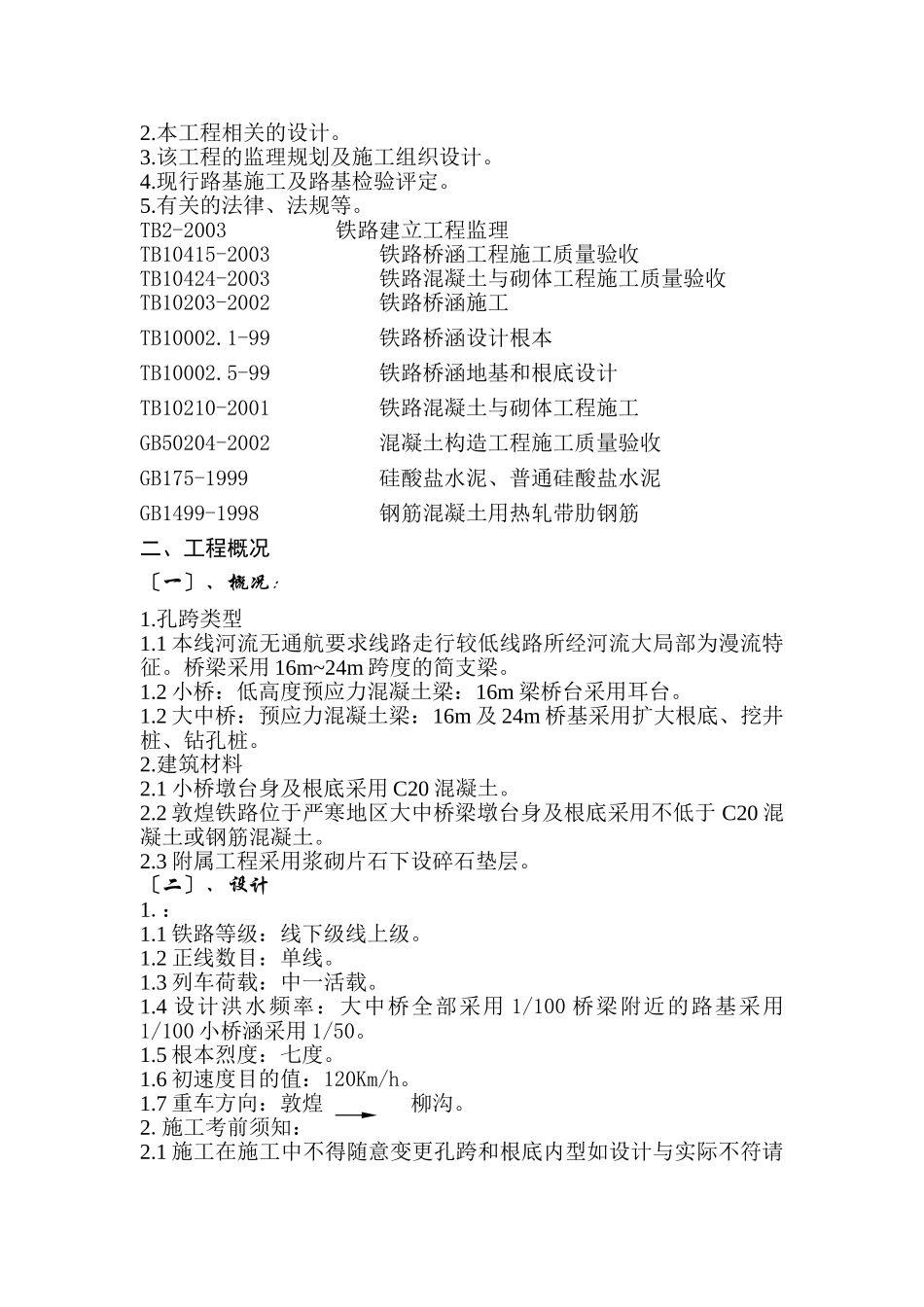

目录一、编制根据………………………………………………………1二、工程概况………………………………………………………1三、监理工作程序…………………………………………………3四、监理工作的控制要点及目的值………………………………3五、监理工作及措施…………………………………………31桥梁工程监理施行细那么一、编制根据：1.委托监理合同、承包商与业主签定的施工合同。2.本工程相关的设计。3.该工程的监理规划及施工组织设计。4.现行路基施工及路基检验评定。5.有关的法律、法规等。TB2-2003铁路建立工程监理TB10415-2003铁路桥涵工程施工质量验收TB10424-2003铁路混凝土与砌体工程施工质量验收TB10203-2002铁路桥涵施工TB10002.1-99铁路桥涵设计根本TB10002.5-99铁路桥涵地基和根底设计TB10210-2001铁路混凝土与砌体工程施工GB50204-2002混凝土构造工程施工质量验收GB175-1999硅酸盐水泥、普通硅酸盐水泥GB1499-1998钢筋混凝土用热轧带肋钢筋二、工程概况〔一〕、概况：1.孔跨类型1.1本线河流无通航要求线路走行较低线路所经河流大局部为漫流特征。桥梁采用16m~24m跨度的简支梁。1.2小桥：低高度预应力混凝土梁：16m梁桥台采用耳台。1.2大中桥：预应力混凝土梁：16m及24m桥基采用扩大根底、挖井桩、钻孔桩。2.建筑材料2.1小桥墩台身及根底采用C20混凝土。2.2敦煌铁路位于严寒地区大中桥梁墩台身及根底采用不低于C20混凝土或钢筋混凝土。2.3附属工程采用浆砌片石下设碎石垫层。〔二〕、设计1.：1.1铁路等级：线下级线上级。1.2正线数目：单线。1.3列车荷载：中一活载。1.4设计洪水频率：大中桥全部采用1/100桥梁附近的路基采用1/100小桥涵采用1/50。1.5根本烈度：七度。1.6初速度目的值：120Km/h。1.7重车方向：敦煌柳沟。2.施工考前须知：2.1施工在施工中不得随意变更孔跨和根底内型如设计与实际不符请与现场配合施工人员联络。2.2跨越国〔〕道或城镇乡村主要道路以及干区两边的墩台根底一般为挖井、桩根底。挖井根底应加护壁支撑钻孔桩根底承台外设套箱垂直开挖尽量不损毁道路保证行车平安待承台混凝土到达强度要求时撤除套箱圬工。2.3根底施工时如发现地形、地质与设计不符应及时提出变更设计。三、监理工作的程序1.质量控制程序流程图〔见附图1〕2.工程质量控制程序框图〔见附图2〕3.工序交接检验程序框图〔见附图3〕4.隐蔽及分部、分项工程签认程序框图〔见附图4〕5.工程主要材料、设备质量控制程序框图〔见附图5〕6.工程质量缺陷处理程序框图〔见附图6〕四、监理工作的控制要点及目的值：〔一〕、桥梁工程施工质量验收规定1.桥梁工程施工质量应符合?铁路桥梁工程施工质量验收?〔TB10415-2003〕和现行有关的规定。2.工程施工质量应符合工程勘察、设计的要求。3.参加工程施工质量验收的各方人员应具备规定的资格；各种检查记录表签证人员应报建立确认、备案。4.工程施工质量的验收均应在施工自行检查评定合格的根底上进展。5.隐蔽工程在隐蔽前应由施工监理组织验收并应形成验收。6.涉及构造平安的试块、试件和现场检验工程监理应按规定进展平行检验、见证取样检测或见证检测。7.检验批的质量应按主控工程和一般工程进展验收。8.对涉及构造平安和使用功能的分部工程应进展抽样检测其中桥梁墩台、梁部应采用同条件养护试件检测构造实体混凝土强度且每墩台按不同混凝土强度等级至少检测一次。9.承当见证取样检测及有关构造平安监测的应具有相应的资质。10.工程的观感质量应由验收人员通过现场检查共同确认。〔二〕、桥梁工程施工质量验收的划分1.桥梁工程施工质量验收划分为工程、分部工程、分项工程和验收批。2.工程应按一个完好工程或一个相当规模的施工范围划分并按以下原那么确定：2.1每座特大桥、大桥、中桥为一个工程；2.2小桥不超过5座为一个工程。3.分部工程应按一个完好部位或主要构造及施工阶段划分。4.分项工程应按工种、工序、材料、施工工艺等划分。5.检验批可根据施工及质量控制和验收需要按施工段或部位等划分。〔三〕、工程施工质量验收1.检验批的质量验收应包括如下内容：1.1实物检查按以下方式进展：1.2资料检查、包括原材料、构配件和设备等的质...
