基于51单片机的LCD简单电子钟的设计VIP专享VIP免费

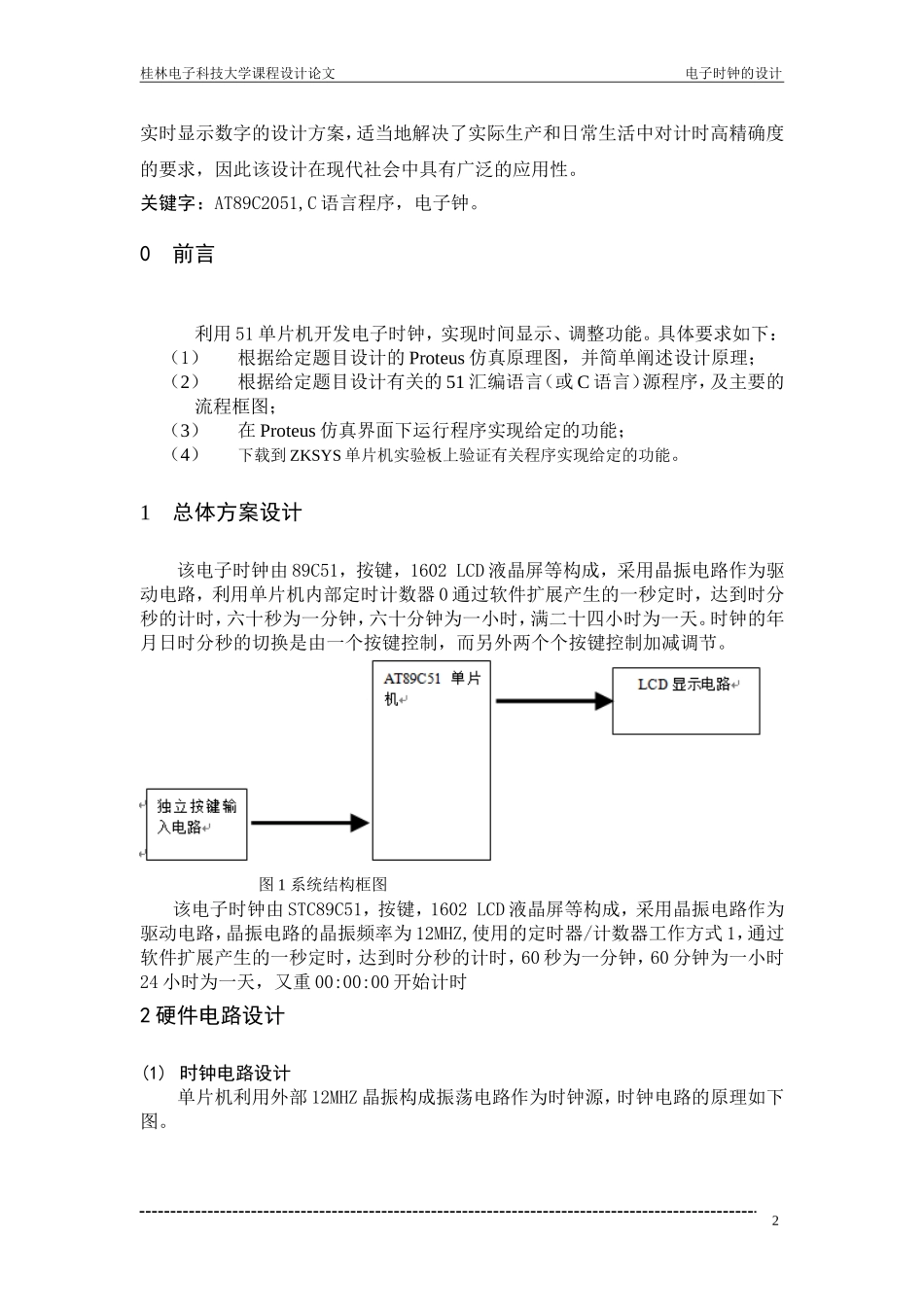

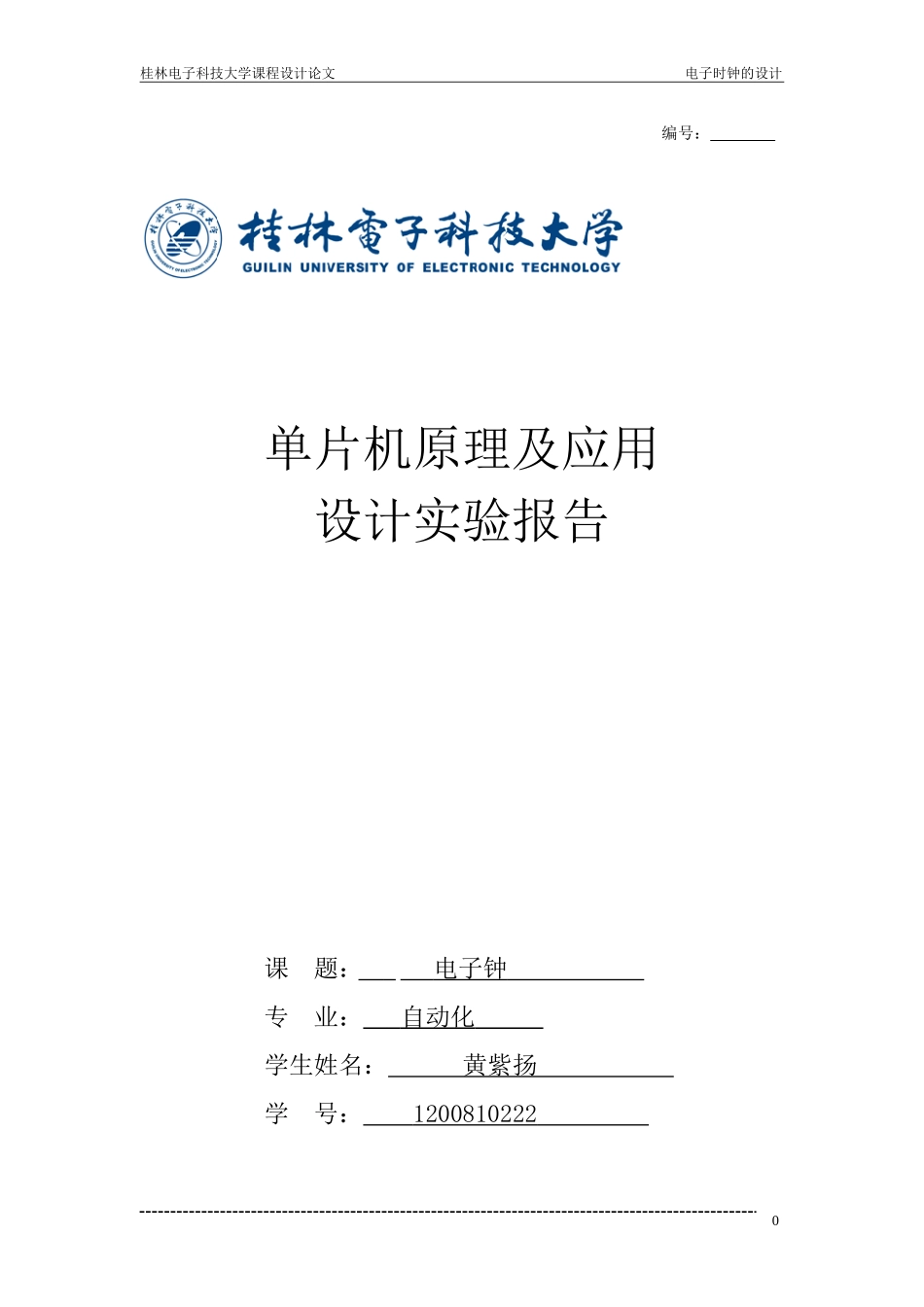

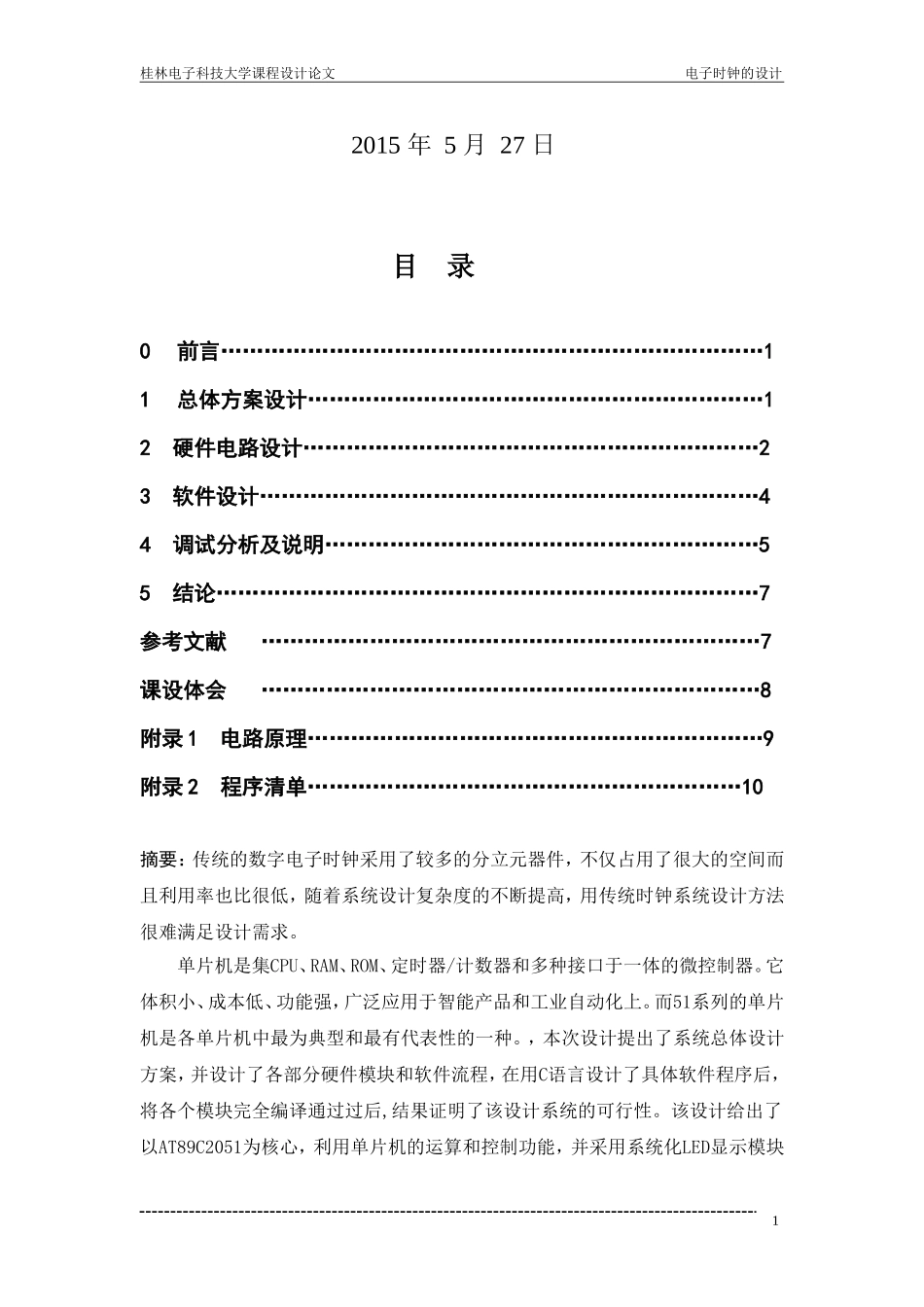

桂林电子科技大学课程设计论文电子时钟的设计编号：单片机原理及应用设计实验报告课题：电子钟专业：自动化学生姓名：黄紫扬学号：12008102220桂林电子科技大学课程设计论文电子时钟的设计2015年5月27日目录0前言…………………………………………………………………11总体方案设计………………………………………………………12硬件电路设计………………………………………………………23软件设计……………………………………………………………44调试分析及说明……………………………………………………55结论…………………………………………………………………7参考文献……………………………………………………………7课设体会……………………………………………………………8附录1电路原理………………………………………………………9附录2程序清单……………………………………………………10摘要：传统的数字电子时钟采用了较多的分立元器件，不仅占用了很大的空间而且利用率也比很低，随着系统设计复杂度的不断提高，用传统时钟系统设计方法很难满足设计需求。单片机是集CPU、RAM、ROM、定时器/计数器和多种接口于一体的微控制器。它体积小、成本低、功能强，广泛应用于智能产品和工业自动化上。而51系列的单片机是各单片机中最为典型和最有代表性的一种。，本次设计提出了系统总体设计方案，并设计了各部分硬件模块和软件流程，在用C语言设计了具体软件程序后，将各个模块完全编译通过过后,结果证明了该设计系统的可行性。该设计给出了以AT89C2051为核心，利用单片机的运算和控制功能，并采用系统化LED显示模块1桂林电子科技大学课程设计论文电子时钟的设计实时显示数字的设计方案，适当地解决了实际生产和日常生活中对计时高精确度的要求，因此该设计在现代社会中具有广泛的应用性。关键字：AT89C2051,C语言程序，电子钟。0前言利用51单片机开发电子时钟，实现时间显示、调整功能。具体要求如下：（1）根据给定题目设计的Proteus仿真原理图，并简单阐述设计原理；（2）根据给定题目设计有关的51汇编语言（或C语言）源程序，及主要的流程框图；（3）在Proteus仿真界面下运行程序实现给定的功能；（4）下载到ZKSYS单片机实验板上验证有关程序实现给定的功能。1总体方案设计该电子时钟由89C51，按键，1602LCD液晶屏等构成，采用晶振电路作为驱动电路，利用单片机内部定时计数器0通过软件扩展产生的一秒定时，达到时分秒的计时，六十秒为一分钟，六十分钟为一小时，满二十四小时为一天。时钟的年月日时分秒的切换是由一个按键控制，而另外两个个按键控制加减调节。图1系统结构框图该电子时钟由STC89C51，按键，1602LCD液晶屏等构成，采用晶振电路作为驱动电路，晶振电路的晶振频率为12MHZ,使用的定时器/计数器工作方式1，通过软件扩展产生的一秒定时，达到时分秒的计时，60秒为一分钟，60分钟为一小时24小时为一天，又重00:00:00开始计时2硬件电路设计(1)时钟电路设计单片机利用外部12MHZ晶振构成振荡电路作为时钟源，时钟电路的原理如下图。2桂林电子科技大学课程设计论文电子时钟的设计图2时钟电路图(2)独立按键输入电路按键处理设置为:当有没键按下时，时钟正常运行；当按K1时分别切换到年月日时分秒；按K2为加。按K3为减。电路图如下图图3独立按键电路(3)单片机系统AT89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—FalshProgrammableandErasableReadOnlyMemory）的低电压，高性能CMOS8位微处理器，俗称单片机。外形及引脚排列如下图图4单片机系统图(4)ＬＣＤ液晶显示LCD1602采用标准的16脚接口，第1脚：VSS为电源地;第2脚：VDD接5V电源正极；第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高；第4脚：RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器；第5脚：RW为读写信号线，高电平(1)时进行读操作，低电3桂林电子科技大学课程设计论文电子时钟的设计平(0)时进行写操作；第6脚：E(或EN)端为使能(enable)端。第7～14脚：D0～D7为8位双向数据端；第15～16脚：空脚或背灯电源。电路如下图图5LCD液晶...
