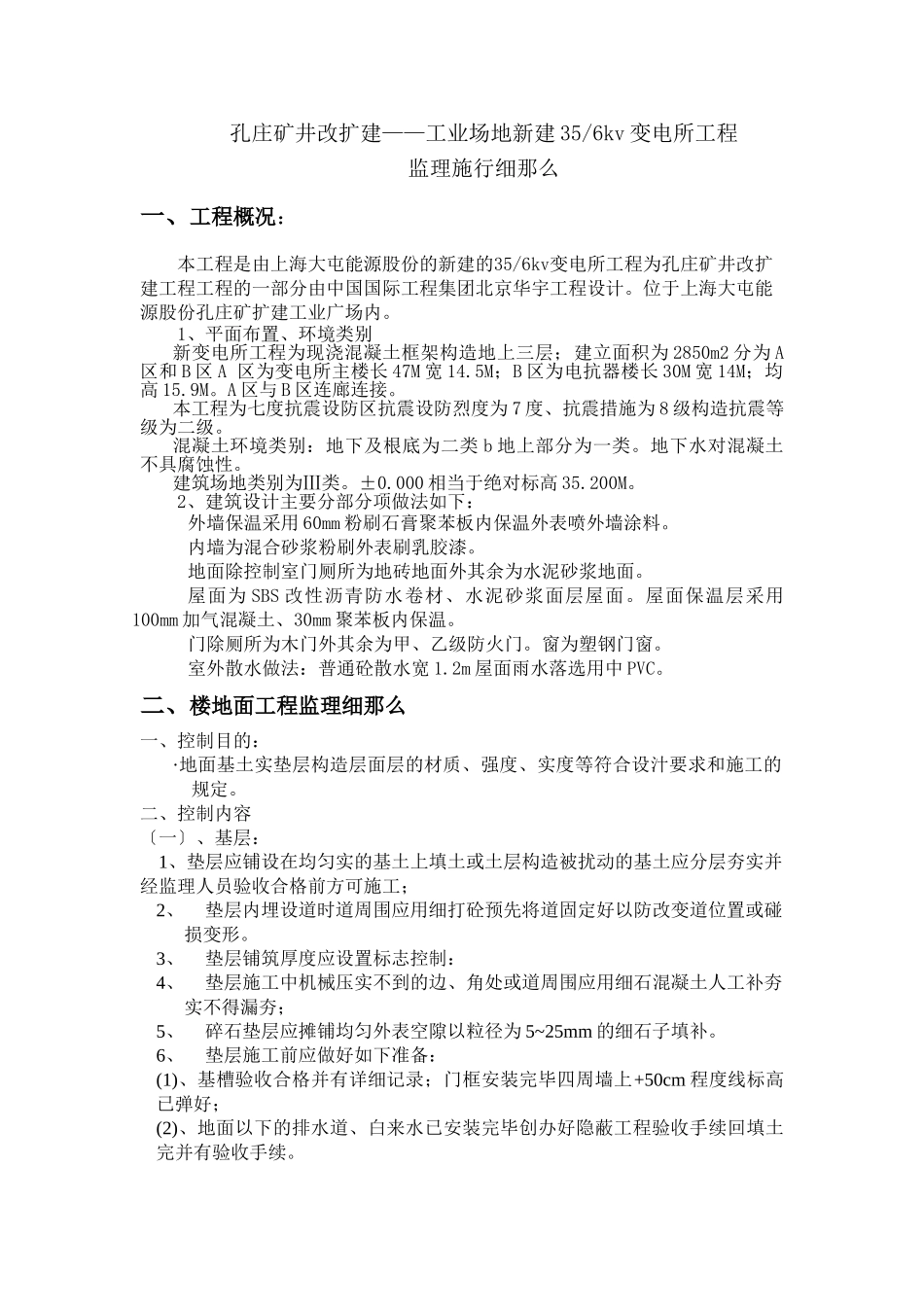

孔庄矿井改扩建——工业场地新建35/6kv变电所工程监理施行细那么一、工程概况：本工程是由上海大屯能源股份的新建的35/6kv变电所工程为孔庄矿井改扩建工程工程的一部分由中国国际工程集团北京华宇工程设计。位于上海大屯能源股份孔庄矿扩建工业广场内。1、平面布置、环境类别新变电所工程为现浇混凝土框架构造地上三层；建立面积为2850m2分为A区和B区A区为变电所主楼长47M宽14.5M；B区为电抗器楼长30M宽14M；均高15.9M。A区与B区连廊连接。本工程为七度抗震设防区抗震设防烈度为7度、抗震措施为8级构造抗震等级为二级。混凝土环境类别：地下及根底为二类b地上部分为一类。地下水对混凝土不具腐蚀性。建筑场地类别为Ⅲ类。±0.000相当于绝对标高35.200M。2、建筑设计主要分部分项做法如下：外墙保温采用60mm粉刷石膏聚苯板内保温外表喷外墙涂料。内墙为混合砂浆粉刷外表刷乳胶漆。地面除控制室门厕所为地砖地面外其余为水泥砂浆地面。屋面为SBS改性沥青防水卷材、水泥砂浆面层屋面。屋面保温层采用100mm加气混凝土、30mm聚苯板内保温。门除厕所为木门外其余为甲、乙级防火门。窗为塑钢门窗。室外散水做法：普通砼散水宽1.2m屋面雨水落选用中PVC。二、楼地面工程监理细那么一、控制目的：·地面基土实垫层构造层面层的材质、强度、实度等符合设汁要求和施工的规定。二、控制内容〔一〕、基层：1、垫层应铺设在均匀实的基土上填土或土层构造被扰动的基土应分层夯实并经监理人员验收合格前方可施工；2、垫层内埋设道时道周围应用细打砼预先将道固定好以防改变道位置或碰损变形。3、垫层铺筑厚度应设置标志控制：4、垫层施工中机械压实不到的边、角处或道周围应用细石混凝土人工补夯实不得漏夯；5、碎石垫层应摊铺均匀外表空隙以粒径为5~25mm的细石子填补。6、垫层施工前应做好如下准备：(1)、基槽验收合格并有详细记录；门框安装完毕四周墙上+50cm程度线标高已弹好；(2)、地面以下的排水道、白来水已安装完毕创办好隐蔽工程验收手续回填土完并有验收手续。〔3〕预埋在垫层内的电器线已安装完毕并办好隐蔽工程验收手续。〔4〕按板的线已安装完毕并办好隐蔽工程验收手续有关孔洞已用C20细石混凝土填塞实。〔二〕、细石混凝土找平：1、施工前应进展底层清理清理完毕经监理人员验收同意前方可施工。2、施工时应先做灰饼(用l：2干硬性水泥砂浆)以控制面层的标高和平整度；3、有坡度、地漏的房间应找坡度并做灰饼坡向出水处地漏柱筋应做成放射状以保证流水方向：4、灰饼做好后应刷素水泥浆结合层再做找下层：5、找平层抹平压实后常温时在24小时后浇水养护养护一般不少于7天；6、有防水要求的房间在铺设找平层前要对立、套和地漏的楼节点间进展防水处三、关键控制点1、基土的实度；2、垫层的用料配比；3、找平层的配比试块的制作；4、面层的平整度、实度及有排水要求的坡度；四、质量：1、基土必须实取样侧定压实后的干度合格率不应小于90％2、找平层的强度等级必须符合设计要求；3、带有坡度的找平层、散水的坡向应正确：4、找平层外表平整度允许偏向为5MM标高允许偏向为±8㎜；5、面层与基层的结合必须结实、无空鼓；6、混凝土面层外表干净、光滑无裂缝、脱皮麻面和起砂外表平整度为4MM：五、控制措施：1、严格控制施工程序认真审核施工的分项工程施工技术交底没有技术交底不得施工。2、严把材料进场不合格的材料未经复试的材料不得用于工程中；3、认真审核专业分包队伍的资质及技术程度末经监理人员同意不得擅白分包；4、严格工序报验程序坚持上道工序不经过监理人员验收同意不得进展下道工序的施工。六、检验、报验程序：1、基土问填夯实：施工自检合格并作好自检记录填报?工序质量报验单?后报监理组验收监理通过检测中心取土样试验试验合格后有监理组施工进展下道工序施工。2、其他工序报验程序：工程项日技术负责人组织有关人员检验合格并山专职质检员核定质量等级施工方填报?工序质量报验单?A3-3表一式四份加盖工程经理部章及工程经理章并在报验单后附自检、验收记录。接报验单后监理人员进展抽检或逐项检验合格后签署同意如检验不合格那么需施工方整改后再报。必要时由监理人员质监设...
