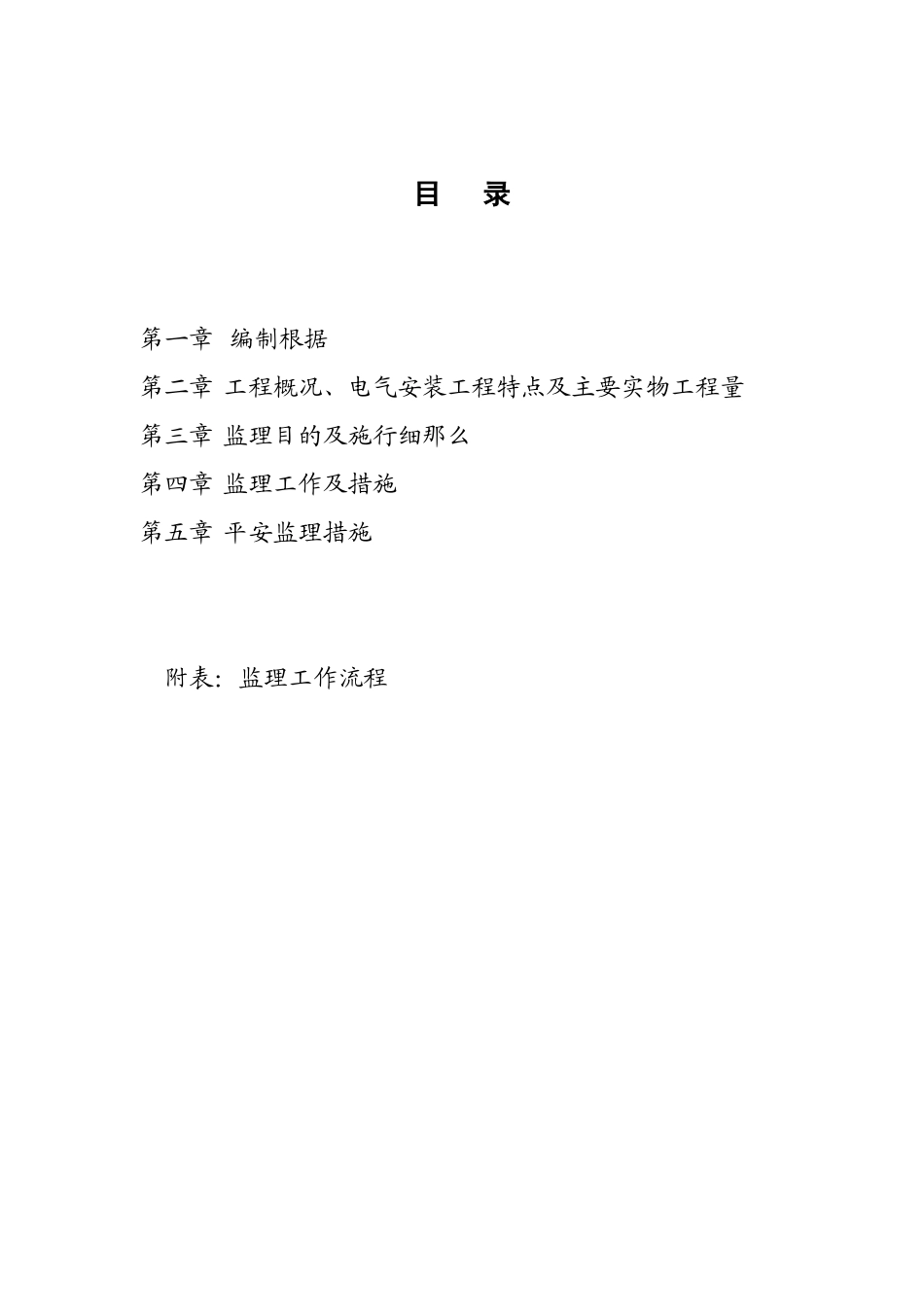

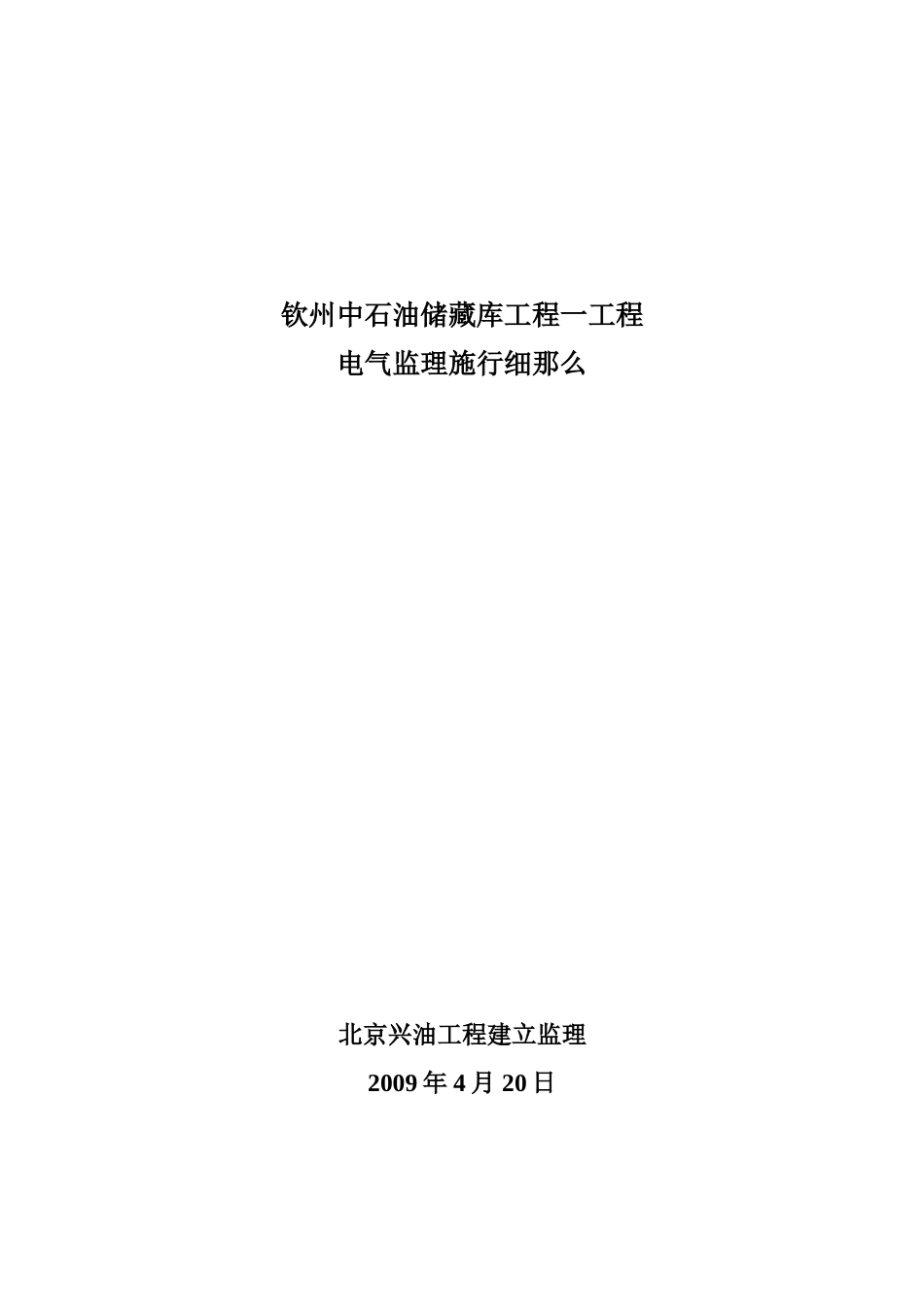

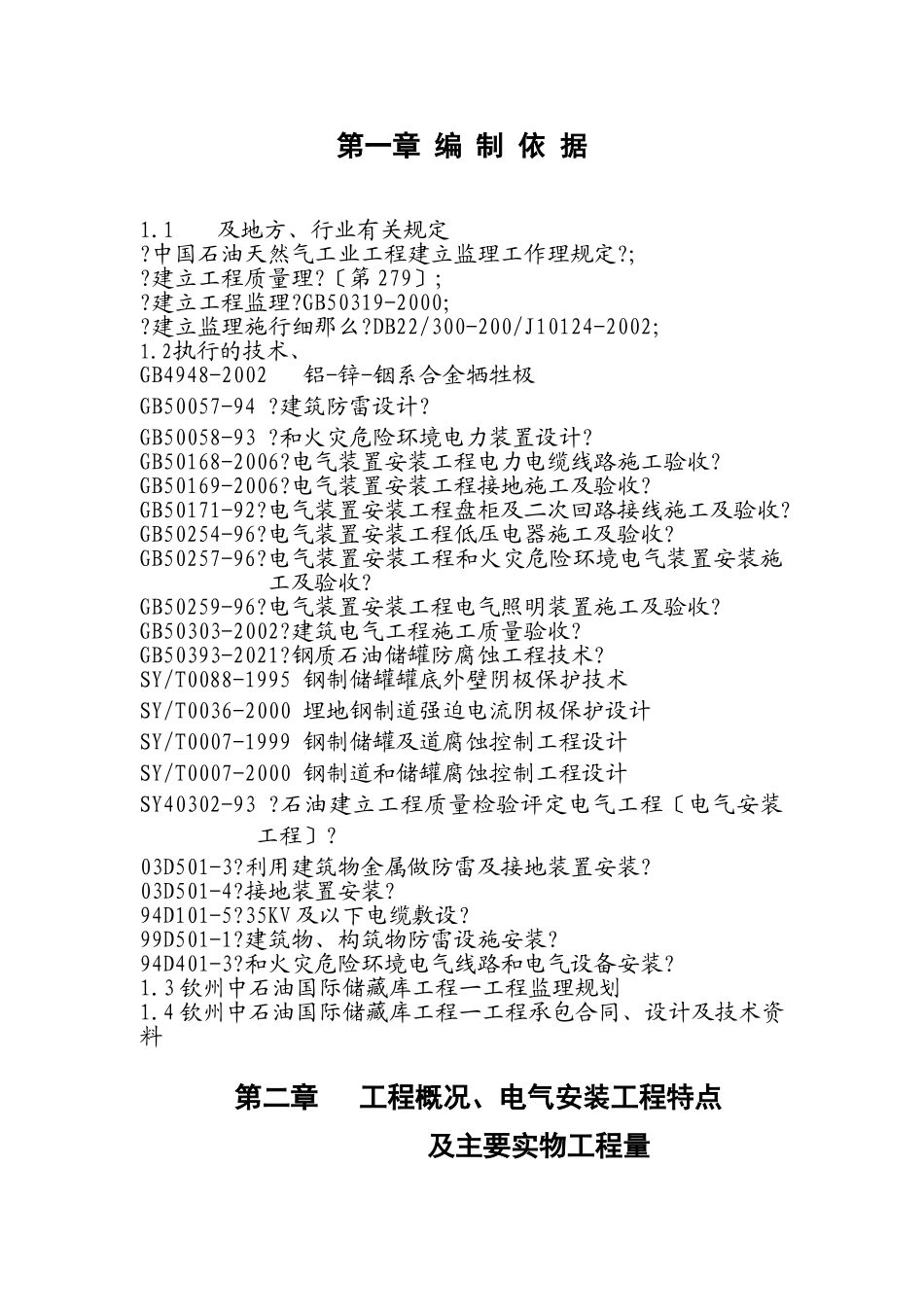

钦州中石油储藏库工程一工程电气监理施行细那么北京兴油工程建立监理2009年4月20日目录第一章编制根据第二章工程概况、电气安装工程特点及主要实物工程量第三章监理目的及施行细那么第四章监理工作及措施第五章平安监理措施附表:监理工作流程第一章编制依据1.1及地方、行业有关规定?中国石油天然气工业工程建立监理工作理规定?;?建立工程质量理?〔第279〕;?建立工程监理?GB50319-2000;?建立监理施行细那么?DB22/300-200/J10124-2002;1.2执行的技术、GB4948-2002铝-锌-铟系合金牺牲极GB50057-94?建筑防雷设计?GB50058-93?和火灾危险环境电力装置设计?GB50168-2006?电气装置安装工程电力电缆线路施工验收?GB50169-2006?电气装置安装工程接地施工及验收?GB50171-92?电气装置安装工程盘柜及二次回路接线施工及验收?GB50254-96?电气装置安装工程低压电器施工及验收?GB50257-96?电气装置安装工程和火灾危险环境电气装置安装施工及验收?GB50259-96?电气装置安装工程电气照明装置施工及验收?GB50303-2002?建筑电气工程施工质量验收?GB50393-2021?钢质石油储罐防腐蚀工程技术?SY/T0088-1995钢制储罐罐底外壁阴极保护技术SY/T0036-2000埋地钢制道强迫电流阴极保护设计SY/T0007-1999钢制储罐及道腐蚀控制工程设计SY/T0007-2000钢制道和储罐腐蚀控制工程设计SY40302-93?石油建立工程质量检验评定电气工程〔电气安装工程〕?03D501-3?利用建筑物金属做防雷及接地装置安装?03D501-4?接地装置安装?94D101-5?35KV及以下电缆敷设?99D501-1?建筑物、构筑物防雷设施安装?94D401-3?和火灾危险环境电气线路和电气设备安装?1.3钦州中石油国际储藏库工程一工程监理规划1.4钦州中石油国际储藏库工程一工程承包合同、设计及技术资料第二章工程概况、电气安装工程特点及主要实物工程量2.1工程概况、工程名称:钦州中石油国际储藏库工程一工程、建立地点:广西钦州钦州港保税区、建立:中国石油国际事业、建立性质:新建、主要工程类别:壹级、建立规摸:钦州中石油国际储藏库工程一工程为原油储运设施核心局部是建立100台单台容积为10万立方米外浮顶原油储罐。分为两个区域分别布置42台和58台储罐。分两个阶段施行第一阶段建成420×104m³库容及辅助设施占地面积约1360亩第二阶段建成580×104m3库容占地面积约1700亩。、工程总数:42亿元。方案工:自2009年2月2日开工至2009年12月27日工程开工、总承包:中国寰球工程、施工:中油六建、监理:北京兴油工程建立监理2.2电气安装工程的特点本工程所在地在钦州保税港区位于北部湾地区属南亚热带季风海洋气候。其主要特点是:高温、多雨、多雷暴、潮湿。本工程的主要特点是大型石油储罐具有易燃、易爆、有、有害的性质。现场要求是防火防爆环境施工短、工程量大。2.3主要实物工程量序名称及规格型及数量备注1动力1.1干式变压器16000KVA台41.2中压开关柜KYN10面501.3低压开关柜带微机综保0.4KV面901.4低压母线槽及附件0.4KV米201.5AC-UPS0.4KV套21.6AC-EPS0.4KV套21.7防爆操作柱EXdIIAT3个1501.8镀锌钢DN100米10001.9镀锌钢DN50米5001.10镀锌钢DN32米10001.11防爆型焊接插座3PH+N+E套351.12防爆封胶泥公斤1501.13电力电缆ZRA-YJV32-1KV-3×16㎜²米33501.14电力电缆ZRA-YJV32-1KV-3×35㎜²米72001.15电力电缆ZRA-YJV32-1KV-3×50㎜²米12601.16电力电缆ZRA-YJV32-1KV-3×70㎜²米151801.17电力电缆ZRA-YJV32-1KV-4×6㎜²米1115251.18电力电缆ZRA-YJV32-1KV-4×10㎜²米127001.19电力电缆ZRA-YJV32-1KV-5×4㎜²米1001.20电力电缆ZRA-YJV32-1KV-5×10㎜²米3001.21电力电缆ZRA-YJV32-1KV-5×16㎜²米101.22电力电缆ZRA-YJV32-1KV-3×50﹢1×25㎜²米56801.23电力电缆ZRA-YJV32-1KV-3×95﹢1×50㎜²米238201.24电力电缆ZRA-YJV32-1KV-3×150﹢1×70㎜²米153801.25电力电缆ZRA-YJV32-1KV-4×35﹢1×16㎜²米49401.26电力电缆ZRA-YJV32-1KV-3×240﹢1×120㎜²米76101.27电力电缆ZRA-YJV32-1KV-4×70﹢1×35㎜²米56801.28电力电缆ZRA-YJV32-1KV-4×95﹢1×50㎜²米102801.29电力电缆ZRA-YJV32-1KV-4×150﹢1×70㎜²米17801.30电力电缆ZRA-KYJV32-1KV-14×2.5㎜²...
