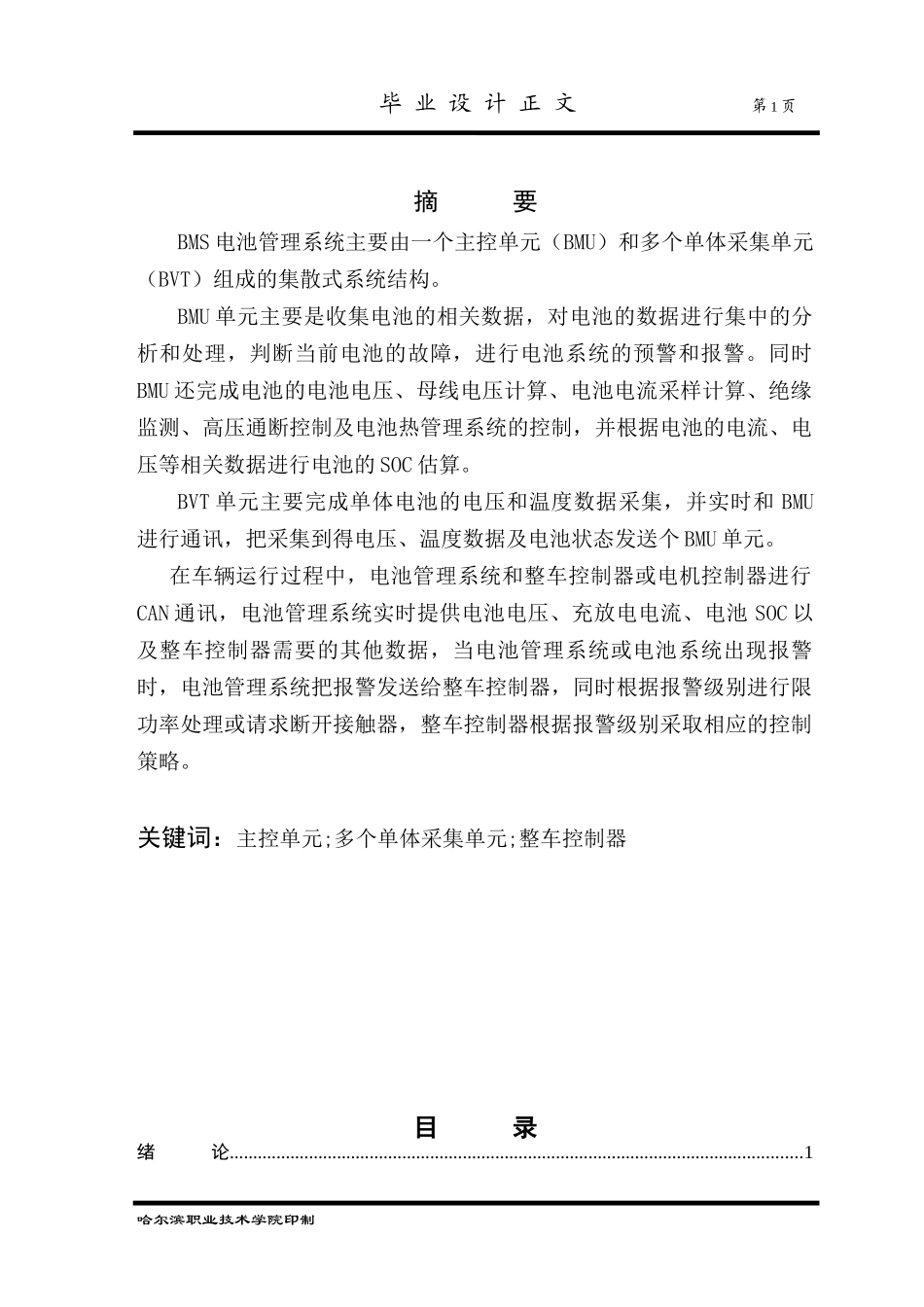

毕业设计正文第1页摘要BMS电池管理系统主要由一个主控单元(BMU)和多个单体采集单元(BVT)组成的集散式系统结构。BMU单元主要是收集电池的相关数据,对电池的数据进行集中的分析和处理,判断当前电池的故障,进行电池系统的预警和报警。同时BMU还完成电池的电池电压、母线电压计算、电池电流采样计算、绝缘监测、高压通断控制及电池热管理系统的控制,并根据电池的电流、电压等相关数据进行电池的SOC估算。BVT单元主要完成单体电池的电压和温度数据采集,并实时和BMU进行通讯,把采集到得电压、温度数据及电池状态发送个BMU单元。在车辆运行过程中,电池管理系统和整车控制器或电机控制器进行CAN通讯,电池管理系统实时提供电池电压、充放电电流、电池SOC以及整车控制器需要的其他数据,当电池管理系统或电池系统出现报警时,电池管理系统把报警发送给整车控制器,同时根据报警级别进行限功率处理或请求断开接触器,整车控制器根据报警级别采取相应的控制策略。关键词:主控单元;多个单体采集单元;整车控制器目录绪论...........................................................................................................................1哈尔滨职业技术学院印制毕业设计正文第2页一、BMS电池设计背景...............................................................................................................................................2二、性能特点(一)电池管理系统主要功能....................................................................................3(二)BMS系统的两大单元....................................................................................3(三)主要参数.........................................................................................4三、BMS电池总体设计方案..................................................................................5(一)BMS电池的原理..............................................................................................5(二)BMS电池的元件..............................................................................................7四、BMS控制功率表(一)回馈功率表......................................................................................................17(二)放电功率表......................................................................................................17五、使用注意事项(一)充电控制......................................................................................................19(二)加热控制......................................................................................................20(三)bms电池控制加热流程..........................................................................................21(四)附件bms原理图.........................................................................................................................6结论.........................................................................................................................22参考文献.............................................................................................................................24致谢.........................................................................................................................25绪论BMS是BATTERYMANAGEMENTSYSTEM的第一个字母简称组合,称之谓电池管理系统。电池管理系统(BMS)可根据起动能力对充电状态(SoC)、健康状哈尔滨职业技术学院印制毕业设计正文第3页态(SoH)和功能状态(SoF)进行快速、可靠的监测,以提供必要的信息。因此,BMS能够最大限度地降低因为电池意外失效而导致的汽车故障次数,从而尽可能地提升电池使用寿命和...
