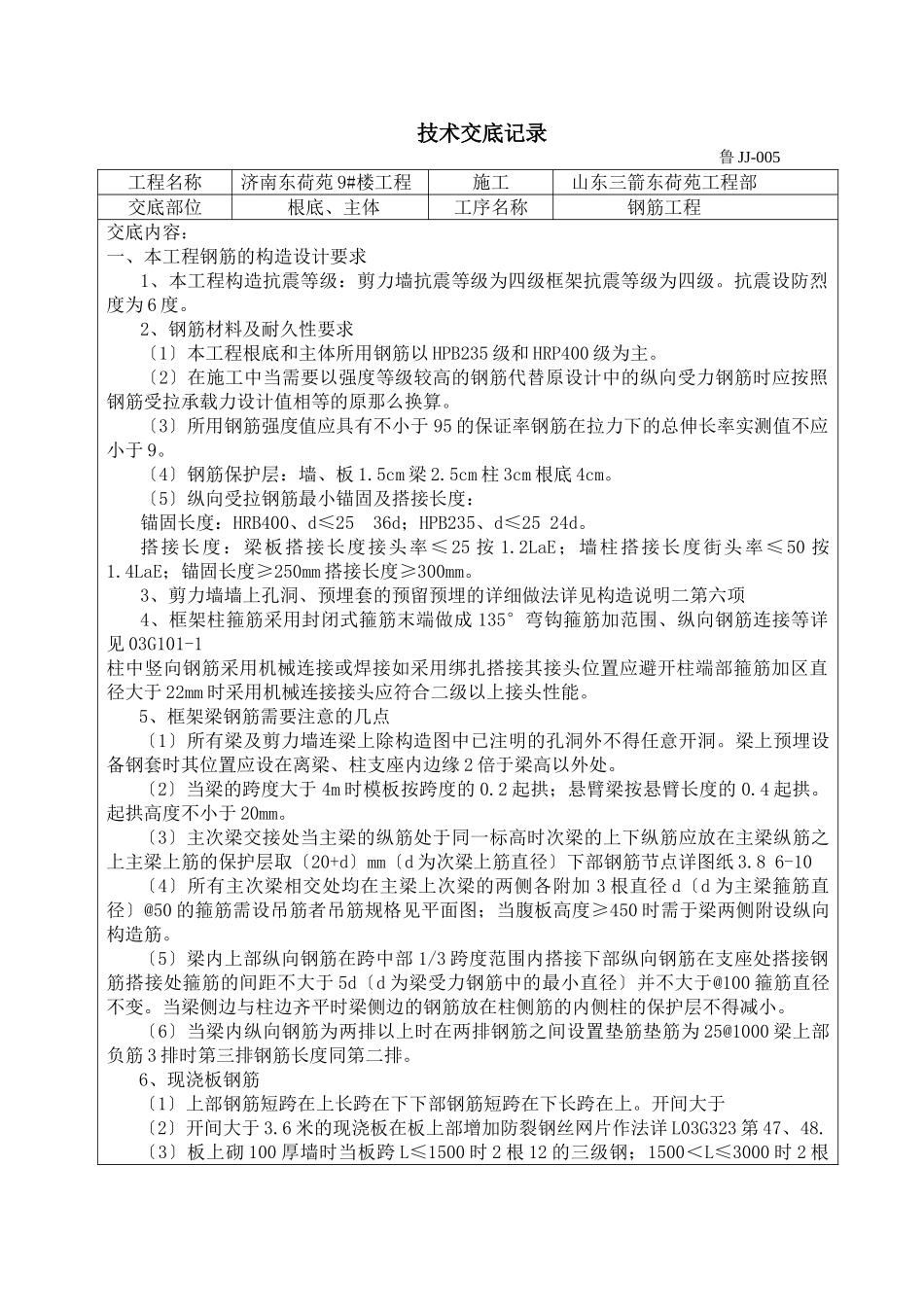

技术交底记录鲁JJ-005工程名称济南东荷苑9#楼工程施工山东三箭东荷苑工程部交底部位根底、主体工序名称钢筋工程交底内容：一、本工程钢筋的构造设计要求1、本工程构造抗震等级：剪力墙抗震等级为四级框架抗震等级为四级。抗震设防烈度为6度。2、钢筋材料及耐久性要求〔1〕本工程根底和主体所用钢筋以HPB235级和HRP400级为主。〔2〕在施工中当需要以强度等级较高的钢筋代替原设计中的纵向受力钢筋时应按照钢筋受拉承载力设计值相等的原那么换算。〔3〕所用钢筋强度值应具有不小于95的保证率钢筋在拉力下的总伸长率实测值不应小于9。〔4〕钢筋保护层：墙、板1.5cm梁2.5cm柱3cm根底4cm。〔5〕纵向受拉钢筋最小锚固及搭接长度：锚固长度：HRB400、d≤2536d；HPB235、d≤2524d。搭接长度：梁板搭接长度接头率≤25按1.2LaE；墙柱搭接长度街头率≤50按1.4LaE；锚固长度≥250mm搭接长度≥300mm。3、剪力墙墙上孔洞、预埋套的预留预埋的详细做法详见构造说明二第六项4、框架柱箍筋采用封闭式箍筋末端做成135°弯钩箍筋加范围、纵向钢筋连接等详见03G101-1柱中竖向钢筋采用机械连接或焊接如采用绑扎搭接其接头位置应避开柱端部箍筋加区直径大于22mm时采用机械连接接头应符合二级以上接头性能。5、框架梁钢筋需要注意的几点〔1〕所有梁及剪力墙连梁上除构造图中已注明的孔洞外不得任意开洞。梁上预埋设备钢套时其位置应设在离梁、柱支座内边缘2倍于梁高以外处。〔2〕当梁的跨度大于4m时模板按跨度的0.2起拱；悬臂梁按悬臂长度的0.4起拱。起拱高度不小于20mm。〔3〕主次梁交接处当主梁的纵筋处于同一标高时次梁的上下纵筋应放在主梁纵筋之上主梁上筋的保护层取〔20+d〕mm〔d为次梁上筋直径〕下部钢筋节点详图纸3.86-10〔4〕所有主次梁相交处均在主梁上次梁的两侧各附加3根直径d〔d为主梁箍筋直径〕@50的箍筋需设吊筋者吊筋规格见平面图；当腹板高度≥450时需于梁两侧附设纵向构造筋。〔5〕梁内上部纵向钢筋在跨中部1/3跨度范围内搭接下部纵向钢筋在支座处搭接钢筋搭接处箍筋的间距不大于5d〔d为梁受力钢筋中的最小直径〕并不大于@100箍筋直径不变。当梁侧边与柱边齐平时梁侧边的钢筋放在柱侧筋的内侧柱的保护层不得减小。〔6〕当梁内纵向钢筋为两排以上时在两排钢筋之间设置垫筋垫筋为25@1000梁上部负筋3排时第三排钢筋长度同第二排。6、现浇板钢筋〔1〕上部钢筋短跨在上长跨在下下部钢筋短跨在下长跨在上。开间大于〔2〕开间大于3.6米的现浇板在板上部增加防裂钢丝网片作法详L03G323第47、48.〔3〕板上砌100厚墙时当板跨L≤1500时2根12的三级钢；1500＜L≤3000时2根14的三级钢；3000＜L≤4000时3根14的三级钢附加钢筋应锚入两端柱、梁内。二、钢筋工程施工前的准备工作1、根据工程进度和施工图纸要求已签发钢筋制作和安装任务单并结合工程构造特点和钢筋制作安装要求进展钢筋的加工和安装。2、钢筋加工机械已安装检修完毕并试车运转可以使用。3、模板已全部或局部安装好并支撑结实办好预检；模内木屑及垃圾杂物已清理干净板缝已堵严并涂隔离剂。4、加工好的钢筋已运进现场并按施工平面图中确定的位置按型、规格、部位、编分别设垫木整齐堆放。5、在模板上已标明或弹好墙、柱、梁等尺寸线和程度标高线。6、根据弹好的线检查下层预留搭接钢筋的位置、数量、长度对不符合要求的预留筋必须进展处理。对伸出的预留筋进展整理将钢筋上的锈皮、水泥浆等污垢清扫干净。对基层混凝土外表松散不实之处进展去除清理干净并潮湿。7、配合钢筋绑扎安装的脚手架已搭设。程度运输车辆和垂直运输机械已准备好并进展检查和试车。三、施工操作工艺〔一〕根底、底板钢筋绑扎工艺流程：划钢筋位置线→底板下部钢筋→支架安装→上部钢筋→拉结筋1、弹或画好底板钢筋的分档标志并摆放下层钢筋。2、绑扎钢筋时双向受力的钢筋不得跳扣绑扎需满绑。3、摆放纵横两个方向定位钢筋并在定位钢筋上画分档标志。然后穿放纵横钢筋绑扎同下层钢筋。钢筋绑扎完后垫放马凳并将马凳和纵横向钢筋绑扎结实。4、底板上下层钢筋有接头时按要求错开其位置和搭接长度均要符合和设计要求。钢筋搭接处在中心和两端按规定用铁丝扎牢。5、墙、...
