立交工程桩基础施工技术交底VIP免费

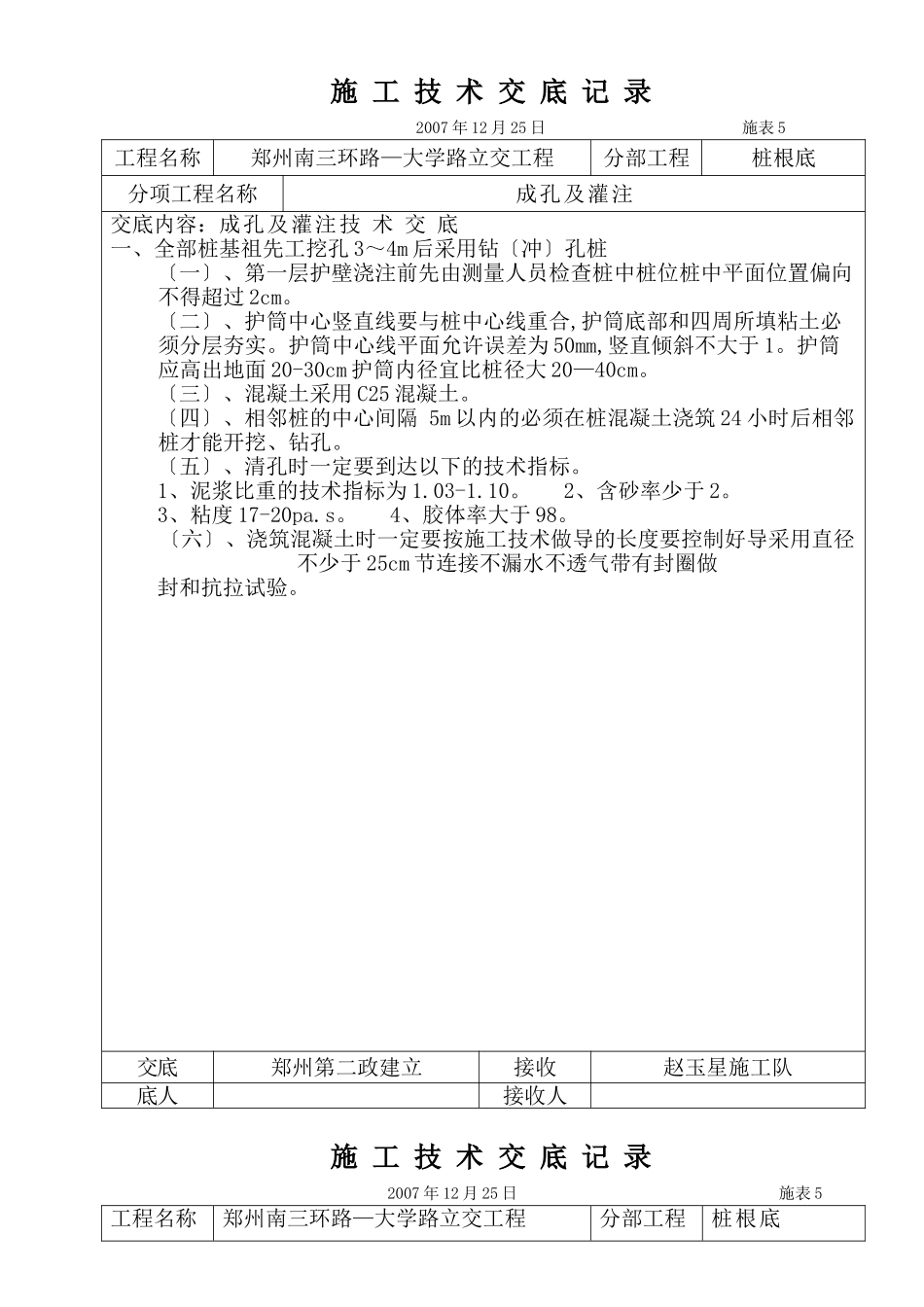

立交工程桩基础施工技术交底_第1页
1/51

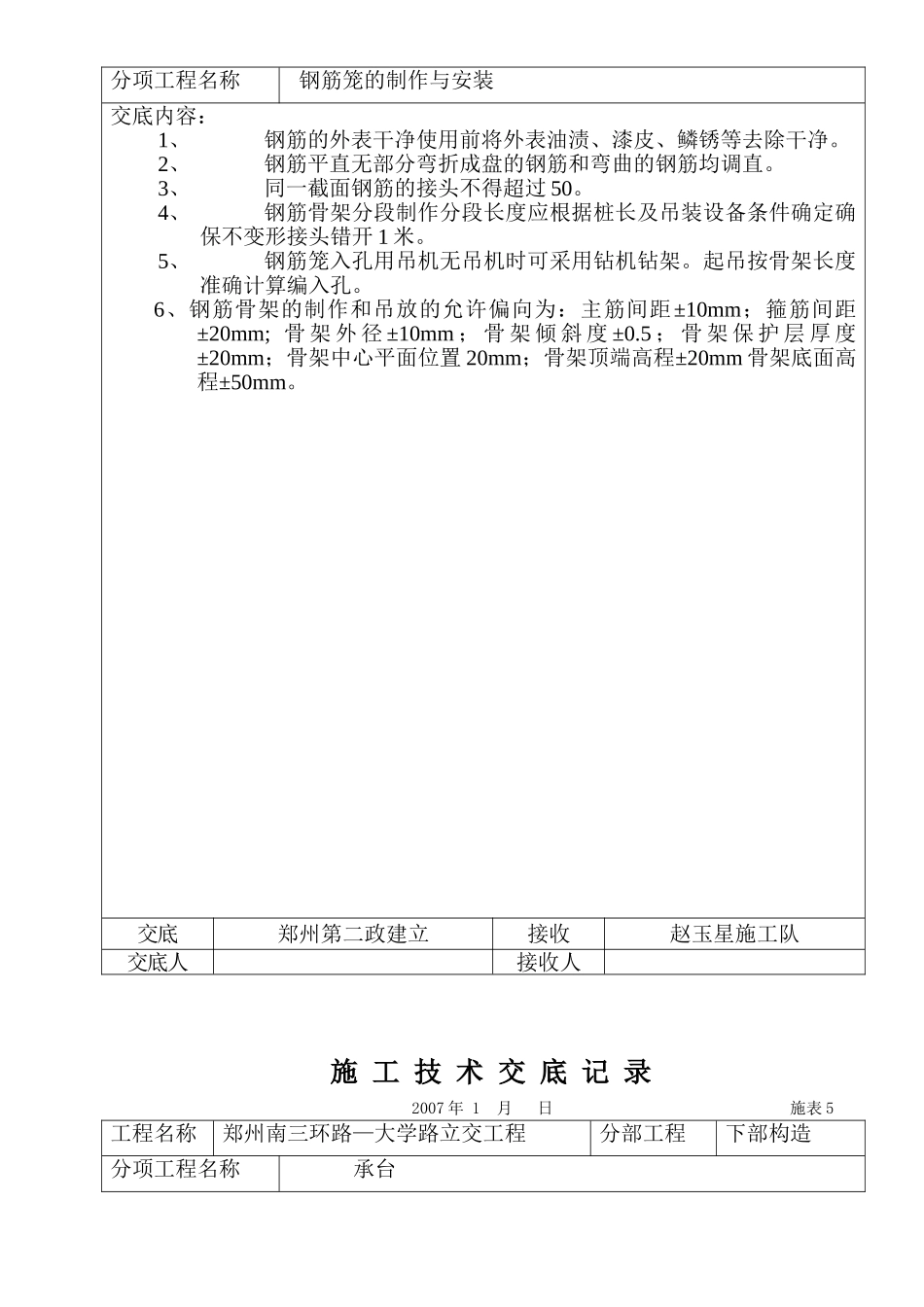

立交工程桩基础施工技术交底_第2页
2/51

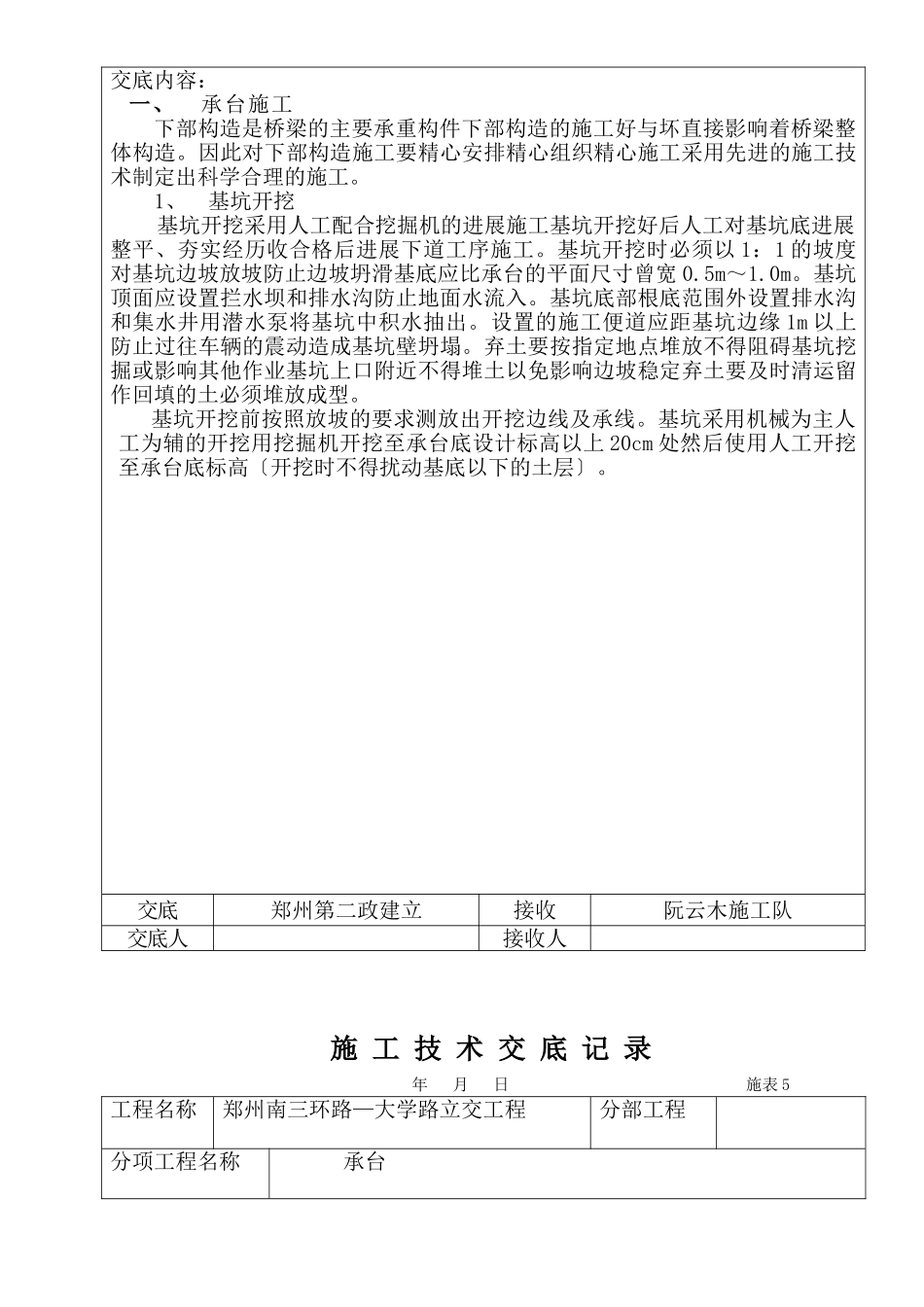

立交工程桩基础施工技术交底_第3页
3/51
施工技术交底记录2007年12月25日施表5工程名称郑州南三环路—大学路立交工程分部工程桩根底分项工程名称成孔及灌注交底内容:成孔及灌注技术交底一、全部桩基祖先工挖孔3~4m后采用钻〔冲〕孔桩〔一〕、第一层护壁浇注前先由测量人员检查桩中桩位桩中平面位置偏向不得超过2cm。〔二〕、护筒中心竖直线要与桩中心线重合,护筒底部和四周所填粘土必须分层夯实。护筒中心线平面允许误差为50mm,竖直倾斜不大于1。护筒应高出地面20-30cm护筒内径宜比桩径大20—40cm。〔三〕、混凝土采用C25混凝土。〔四〕、相邻桩的中心间隔5m以内的必须在桩混凝土浇筑24小时后相邻桩才能开挖、钻孔。〔五〕、清孔时一定要到达以下的技术指标。1、泥浆比重的技术指标为1.03-1.10。2、含砂率少于2。3、粘度17-20pa.s。4、胶体率大于98。〔六〕、浇筑混凝土时一定要按施工技术做导的长度要控制好导采用直径不少于25cm节连接不漏水不透气带有封圈做封和抗拉试验。交底郑州第二政建立接收赵玉星施工队底人接收人施工技术交底记录2007年12月25日施表5工程名称郑州南三环路—大学路立交工程分部工程桩根底分项工程名称钢筋笼的制作与安装交底内容:1、钢筋的外表干净使用前将外表油渍、漆皮、鳞锈等去除干净。2、钢筋平直无部分弯折成盘的钢筋和弯曲的钢筋均调直。3、同一截面钢筋的接头不得超过50。4、钢筋骨架分段制作分段长度应根据桩长及吊装设备条件确定确保不变形接头错开1米。5、钢筋笼入孔用吊机无吊机时可采用钻机钻架。起吊按骨架长度准确计算编入孔。6、钢筋骨架的制作和吊放的允许偏向为:主筋间距±10mm;箍筋间距±20mm;骨架外径±10mm;骨架倾斜度±0.5;骨架保护层厚度±20mm;骨架中心平面位置20mm;骨架顶端高程±20mm骨架底面高程±50mm。交底郑州第二政建立接收赵玉星施工队交底人接收人施工技术交底记录2007年1月日施表5工程名称郑州南三环路—大学路立交工程分部工程下部构造分项工程名称承台交底内容:一、承台施工下部构造是桥梁的主要承重构件下部构造的施工好与坏直接影响着桥梁整体构造。因此对下部构造施工要精心安排精心组织精心施工采用先进的施工技术制定出科学合理的施工。1、基坑开挖基坑开挖采用人工配合挖掘机的进展施工基坑开挖好后人工对基坑底进展整平、夯实经历收合格后进展下道工序施工。基坑开挖时必须以1:1的坡度对基坑边坡放坡防止边坡坍滑基底应比承台的平面尺寸曾宽0.5m~1.0m。基坑顶面应设置拦水坝和排水沟防止地面水流入。基坑底部根底范围外设置排水沟和集水井用潜水泵将基坑中积水抽出。设置的施工便道应距基坑边缘1m以上防止过往车辆的震动造成基坑壁坍塌。弃土要按指定地点堆放不得阻碍基坑挖掘或影响其他作业基坑上口附近不得堆土以免影响边坡稳定弃土要及时清运留作回填的土必须堆放成型。基坑开挖前按照放坡的要求测放出开挖边线及承线。基坑采用机械为主人工为辅的开挖用挖掘机开挖至承台底设计标高以上20cm处然后使用人工开挖至承台底标高〔开挖时不得扰动基底以下的土层〕。交底郑州第二政建立接收阮云木施工队交底人接收人施工技术交底记录年月日施表5工程名称郑州南三环路—大学路立交工程分部工程分项工程名称承台交底内容:如施工时控制不到位发生超挖现象超挖部分必须用灰土、碎石、大砂等回填到位整平夯实。挖至标高的基坑不得长时间暴露扰动或浸泡以免削弱其根底承载力。承台开挖到位后要及时验收符合要求后应立即进展下一步施工。基底整平后及时浇筑10cm厚混凝土垫层。2、混凝土垫层基坑验收合格后立即进展混凝土垫层的浇筑。10cm厚混凝土浇筑垫层尺寸应比承台平面尺寸宽20cm~30cm顶面高程控制在±20mm。凿除桩头混凝土垫层混凝土到达一定强度后按设计标高采用机械凿除桩头混凝土〔桩头〕至设计标高预留15cm嵌入承台内的桩头长度将钢筋上附着的混凝土去除干净。并及时对桥墩、台桩基进展声测。桩头凿除时要防止损伤桩身混凝土及钢筋和声测并防止异物掉如声测以堵塞声测。3、修筑承台底模承台底模采用10cm厚的素混凝土垫层找平并在其上用墨线弹上承台外形尺寸边线及钢筋轮廓线等控制点、线。方便下一道工序的施工控制。承台模板根据承台尺...
