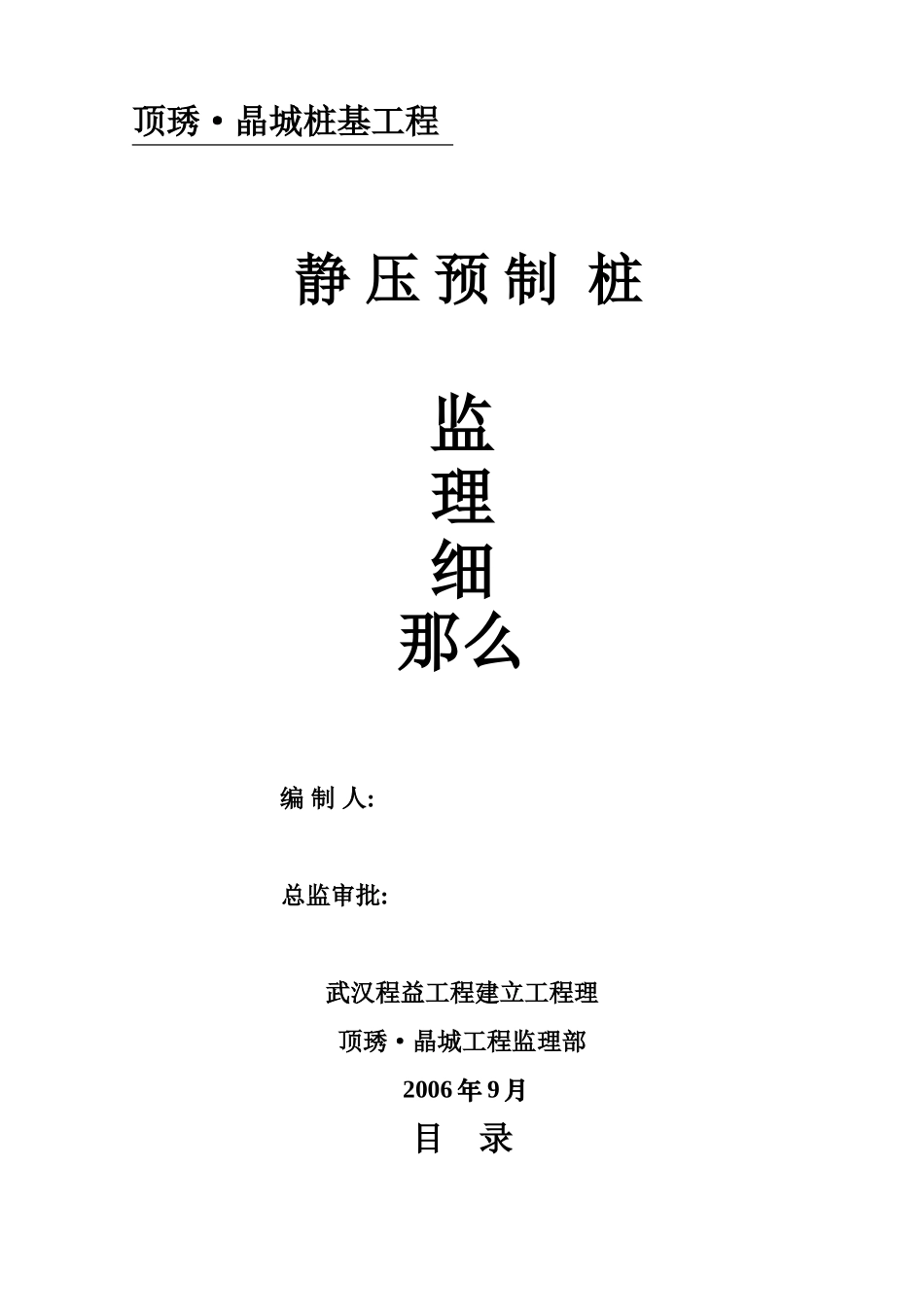

静压预制管桩监理细则_第1页
1/10

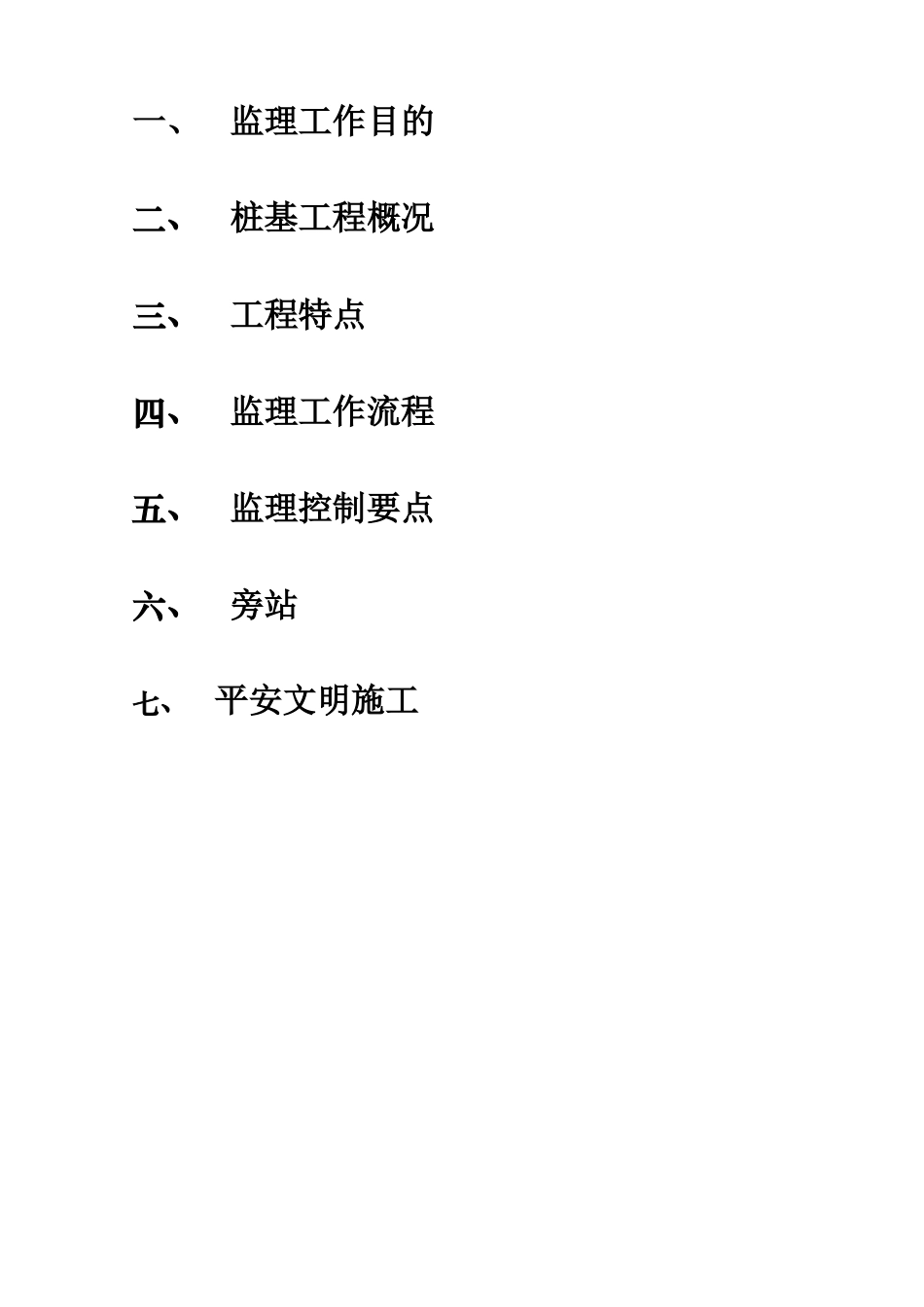

静压预制管桩监理细则_第2页
2/10

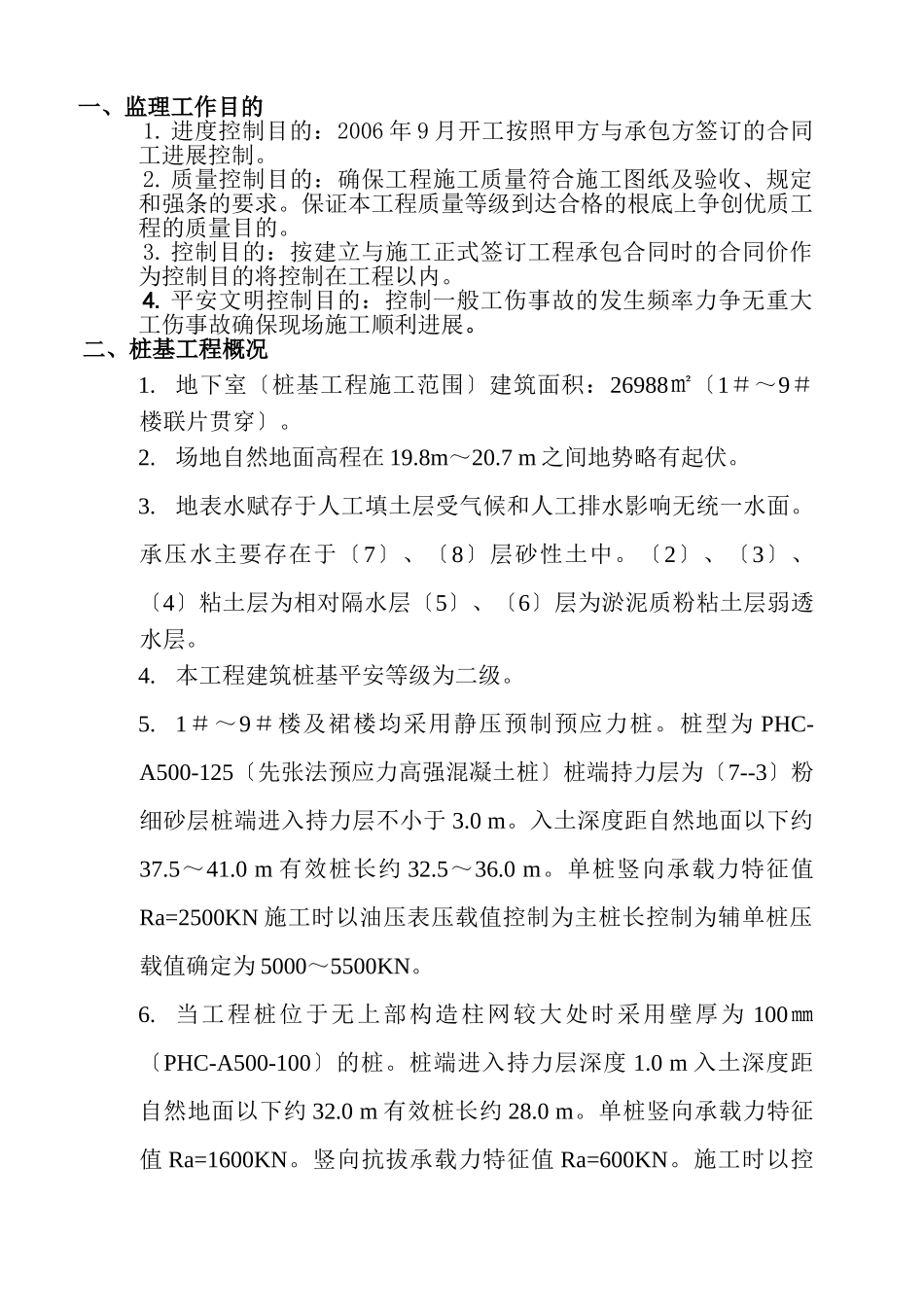

静压预制管桩监理细则_第3页
3/10
顶琇·晶城桩基工程静压预制桩监理细那么编制人:总监审批:武汉程益工程建立工程理顶琇·晶城工程监理部2006年9月目录一、监理工作目的二、桩基工程概况三、工程特点四、监理工作流程五、监理控制要点六、旁站七、平安文明施工一、监理工作目的1.进度控制目的:2006年9月开工按照甲方与承包方签订的合同工进展控制。2.质量控制目的:确保工程施工质量符合施工图纸及验收、规定和强条的要求。保证本工程质量等级到达合格的根底上争创优质工程的质量目的。3.控制目的:按建立与施工正式签订工程承包合同时的合同价作为控制目的将控制在工程以内。4.平安文明控制目的:控制一般工伤事故的发生频率力争无重大工伤事故确保现场施工顺利进展。二、桩基工程概况1.地下室〔桩基工程施工范围〕建筑面积:26988㎡〔1#~9#楼联片贯穿〕。2.场地自然地面高程在19.8m~20.7m之间地势略有起伏。3.地表水赋存于人工填土层受气候和人工排水影响无统一水面。承压水主要存在于〔7〕、〔8〕层砂性土中。〔2〕、〔3〕、〔4〕粘土层为相对隔水层〔5〕、〔6〕层为淤泥质粉粘土层弱透水层。4.本工程建筑桩基平安等级为二级。5.1#~9#楼及裙楼均采用静压预制预应力桩。桩型为PHC-A500-125〔先张法预应力高强混凝土桩〕桩端持力层为〔7--3〕粉细砂层桩端进入持力层不小于3.0m。入土深度距自然地面以下约37.5~41.0m有效桩长约32.5~36.0m。单桩竖向承载力特征值Ra=2500KN施工时以油压表压载值控制为主桩长控制为辅单桩压载值确定为5000~5500KN。6.当工程桩位于无上部构造柱网较大处时采用壁厚为100㎜〔PHC-A500-100〕的桩。桩端进入持力层深度1.0m入土深度距自然地面以下约32.0m有效桩长约28.0m。单桩竖向承载力特征值Ra=1600KN。竖向抗拔承载力特征值Ra=600KN。施工时以控制桩长为主压力值为辅压桩终止值为2Ra〔3200KN〕。当终止值小于允许范围应对桩长进展调整。7.以上桩当用于与塔楼相邻柱和柱网较小处无上部构造的地下室部份时兼作抗拔桩。入土深度自然地面以下约38.0m有效桩长约34.0m单桩竖向承载力特征值Ra=850KN。8.本工程根底设计等级为甲级。在已有试桩根底上设计按工程桩总数的1设工程桩兼试桩桩顶标高伸至自然地面加载终止值为2Ra。9.桩基验收前当静载试验结果满足设计要求且未破坏时可以做工程桩大应变试验。否那么应根据试验结果和桩基施工情况确定工程桩大应变检测数量。一桩和二桩承台的全部及其他桩抽取30的工程桩进展小应变检测。三、工程特点1.本工程桩基工程分布面积大〔26988㎡〕:涉及8栋高层一栋多层及无上部构造的地下车库的工程桩根底设计桩总数约1600根约6万米。2.本工程均选用预应力高强混凝土桩混凝土强度等级为C80。3.本工程桩设计入土深度和承载力值根据根底受力特征和分布位置不同而别。4.本工程场地部分软弱填土层较厚施工承载力较差。四、监理工作流程〔一〕施工准备阶段1.熟悉施工图与施工、操作规程;2.施工图会审及技术交底;3.审查?施工组织设计?或桩基施工方案;4.进场原材料〔桩、焊条〕控制;5.施工场地红线复查等。〔二〕施工阶段1.桩位复查;2.桩垂直度检查;3.焊接质量检查;4.送桩深度检查;5.压力值读取;6.验收。〔三〕开工资料理及验收1.检查承包施工资料的完好性;2.做出评估;3.主持〔或建立主持〕验收签署验收证书。五、监理控制要点〔一〕施工准备阶段1.审查总进度方案劳动力及机械设备方案、材料方案。2.检查桩机设备运输工具构件堆场是否符合施工组织设计的要求。3.考察构件消费厂家消费过程、实验条件、高强混凝土配合比计量是否准确使用原材料是否符合。4.检查施工场地是否能满足施工需要桩机行走道路障碍物是否已去除。5.复查规划红线设计高程点位。6.检查桩堆放是否平稳机械设备运行是否正常工作。〔二〕施工阶段1.审查预制桩的出厂证明、技术合格证或质保证书。2.在预制桩进场时应逐根检查桩身有无裂纹并注意现场堆放不超过三层。3.检查桩尺寸是否符合要求。4.要求施工在压桩前清理地下障碍物必要时用送桩器探桩。5.起吊中严禁碰撞吊点准确桩身平稳放入桩机。6.监理人员检查施工的桩位放线记录经复核无误后方可进展压桩。7.检查桩机是...
