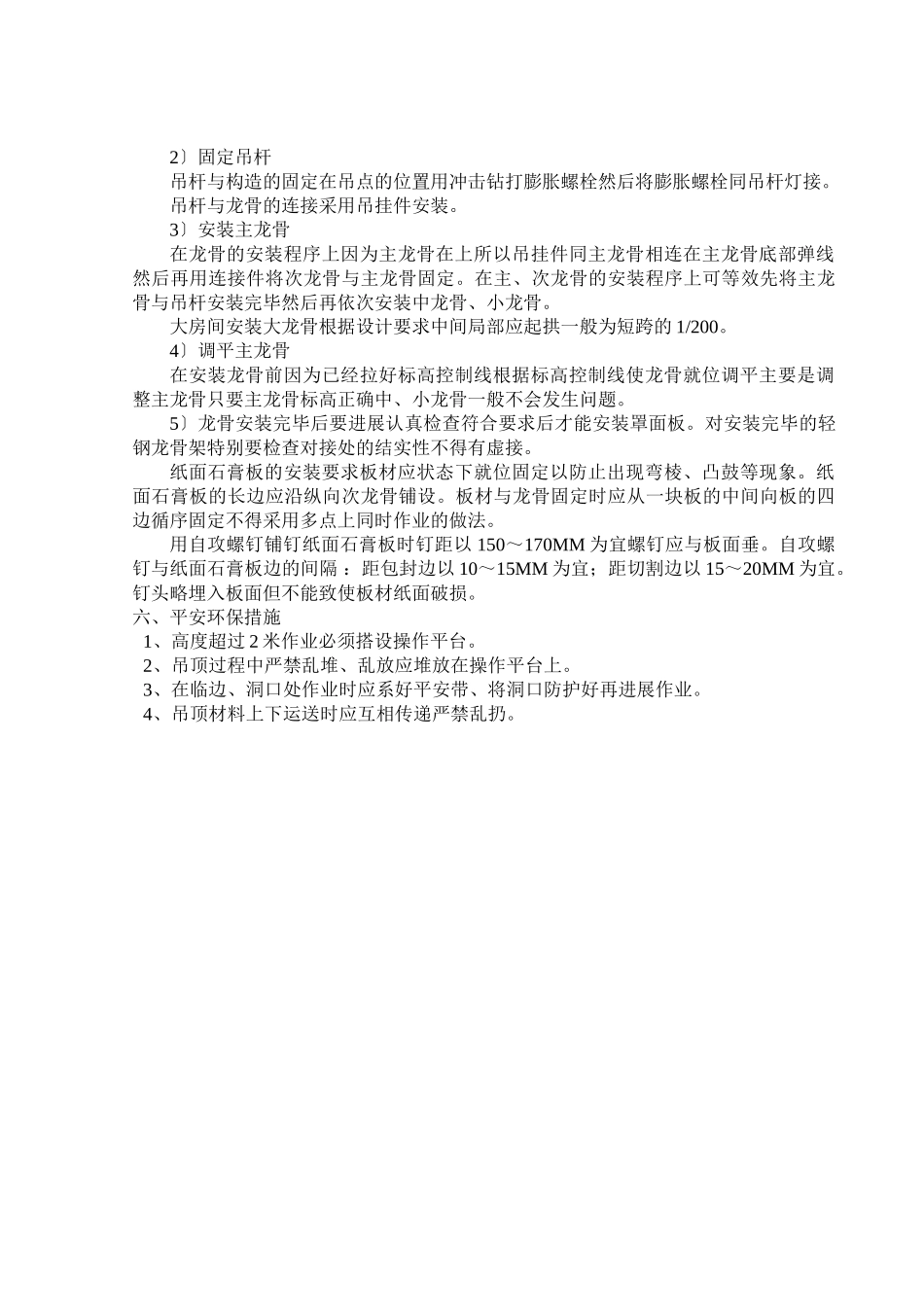

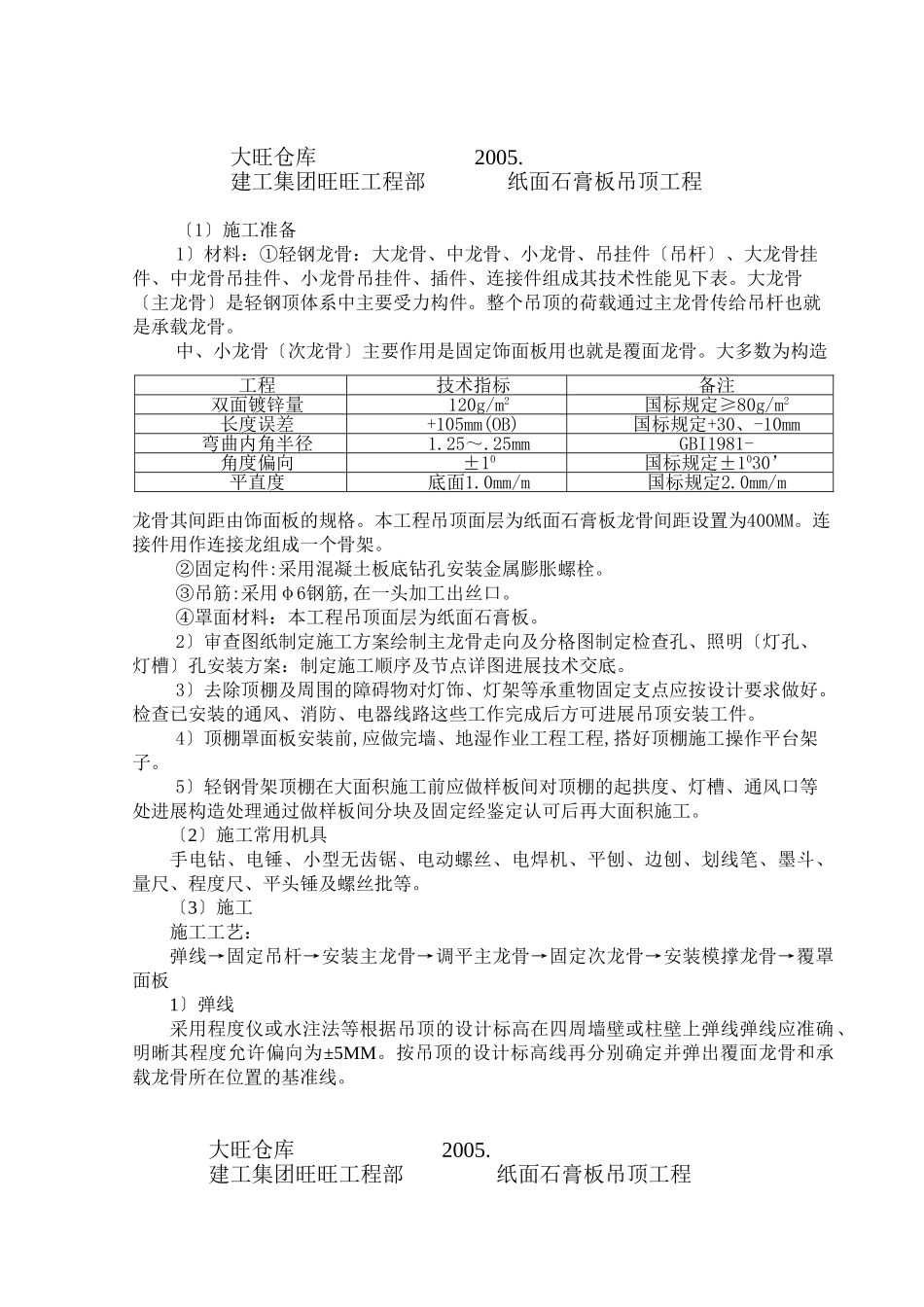

大旺仓库2005.建工集团旺旺工程部纸面石膏板吊顶工程〔1〕施工准备1〕材料：①轻钢龙骨：大龙骨、中龙骨、小龙骨、吊挂件〔吊杆〕、大龙骨挂件、中龙骨吊挂件、小龙骨吊挂件、插件、连接件组成其技术性能见下表。大龙骨〔主龙骨〕是轻钢顶体系中主要受力构件。整个吊顶的荷载通过主龙骨传给吊杆也就是承载龙骨。中、小龙骨〔次龙骨〕主要作用是固定饰面板用也就是覆面龙骨。大多数为构造龙骨其间距由饰面板的规格。本工程吊顶面层为纸面石膏板龙骨间距设置为400MM。连接件用作连接龙组成一个骨架。②固定构件:采用混凝土板底钻孔安装金属膨胀螺栓。③吊筋:采用φ6钢筋,在一头加工出丝口。④罩面材料：本工程吊顶面层为纸面石膏板。2〕审查图纸制定施工方案绘制主龙骨走向及分格图制定检查孔、照明〔灯孔、灯槽〕孔安装方案：制定施工顺序及节点详图进展技术交底。3〕去除顶棚及周围的障碍物对灯饰、灯架等承重物固定支点应按设计要求做好。检查已安装的通风、消防、电器线路这些工作完成后方可进展吊顶安装工件。4〕顶棚罩面板安装前,应做完墙、地湿作业工程工程,搭好顶棚施工操作平台架子。5〕轻钢骨架顶棚在大面积施工前应做样板间对顶棚的起拱度、灯槽、通风口等处进展构造处理通过做样板间分块及固定经鉴定认可后再大面积施工。〔2〕施工常用机具手电钻、电锤、小型无齿锯、电动螺丝、电焊机、平刨、边刨、划线笔、墨斗、量尺、程度尺、平头锤及螺丝批等。〔3〕施工施工工艺：弹线→固定吊杆→安装主龙骨→调平主龙骨→固定次龙骨→安装模撑龙骨→覆罩面板1〕弹线采用程度仪或水注法等根据吊顶的设计标高在四周墙壁或柱壁上弹线弹线应准确、明晰其程度允许偏向为±5MM。按吊顶的设计标高线再分别确定并弹出覆面龙骨和承载龙骨所在位置的基准线。大旺仓库2005.建工集团旺旺工程部纸面石膏板吊顶工程工程技术指标备注双面镀锌量120g/m2国标规定≥80g/m2长度误差+105mm(OB)国标规定+30、-10mm弯曲内角半径1.25～.25mmGBI1981-角度偏向±10国标规定±1030’平直度底面1.0mm/m国标规定2.0mm/m2〕固定吊杆吊杆与构造的固定在吊点的位置用冲击钻打膨胀螺栓然后将膨胀螺栓同吊杆灯接。吊杆与龙骨的连接采用吊挂件安装。3〕安装主龙骨在龙骨的安装程序上因为主龙骨在上所以吊挂件同主龙骨相连在主龙骨底部弹线然后再用连接件将次龙骨与主龙骨固定。在主、次龙骨的安装程序上可等效先将主龙骨与吊杆安装完毕然后再依次安装中龙骨、小龙骨。大房间安装大龙骨根据设计要求中间局部应起拱一般为短跨的1/200。4〕调平主龙骨在安装龙骨前因为已经拉好标高控制线根据标高控制线使龙骨就位调平主要是调整主龙骨只要主龙骨标高正确中、小龙骨一般不会发生问题。5〕龙骨安装完毕后要进展认真检查符合要求后才能安装罩面板。对安装完毕的轻钢龙骨架特别要检查对接处的结实性不得有虚接。纸面石膏板的安装要求板材应状态下就位固定以防止出现弯棱、凸鼓等现象。纸面石膏板的长边应沿纵向次龙骨铺设。板材与龙骨固定时应从一块板的中间向板的四边循序固定不得采用多点上同时作业的做法。用自攻螺钉铺钉纸面石膏板时钉距以150～170MM为宜螺钉应与板面垂。自攻螺钉与纸面石膏板边的间隔：距包封边以10～15MM为宜；距切割边以15～20MM为宜。钉头略埋入板面但不能致使板材纸面破损。六、平安环保措施1、高度超过2米作业必须搭设操作平台。2、吊顶过程中严禁乱堆、乱放应堆放在操作平台上。3、在临边、洞口处作业时应系好平安带、将洞口防护好再进展作业。4、吊顶材料上下运送时应互相传递严禁乱扔。
