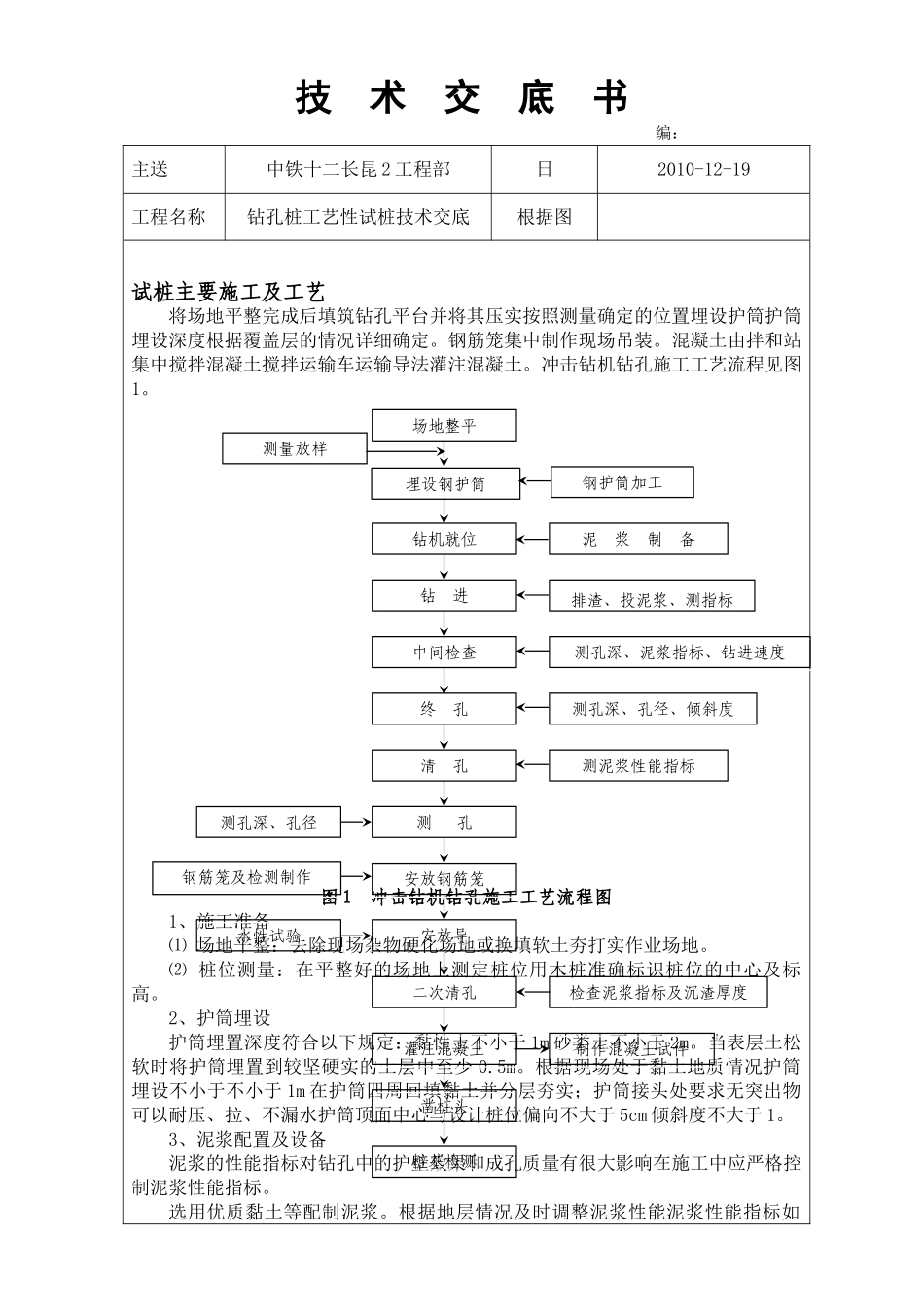

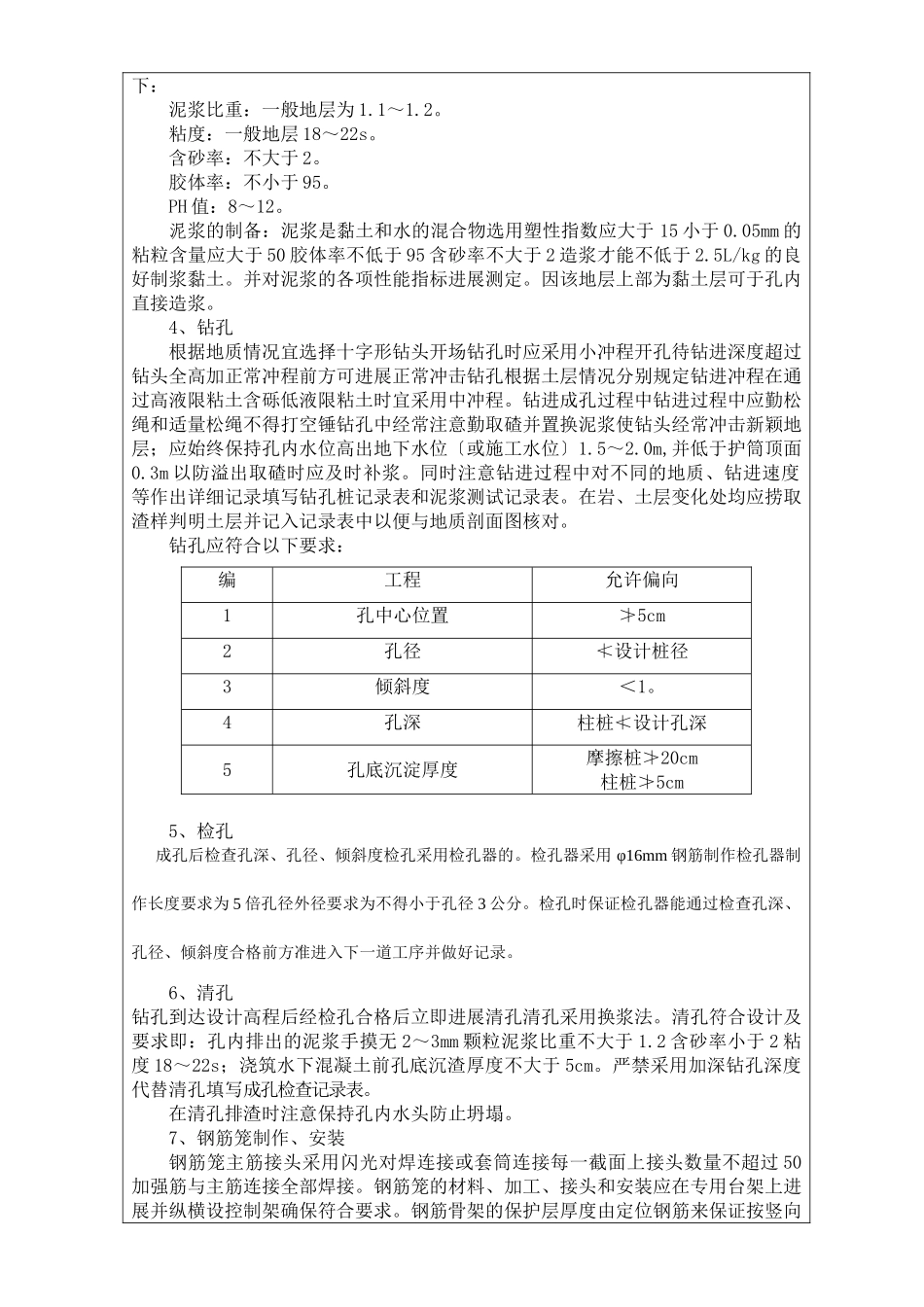

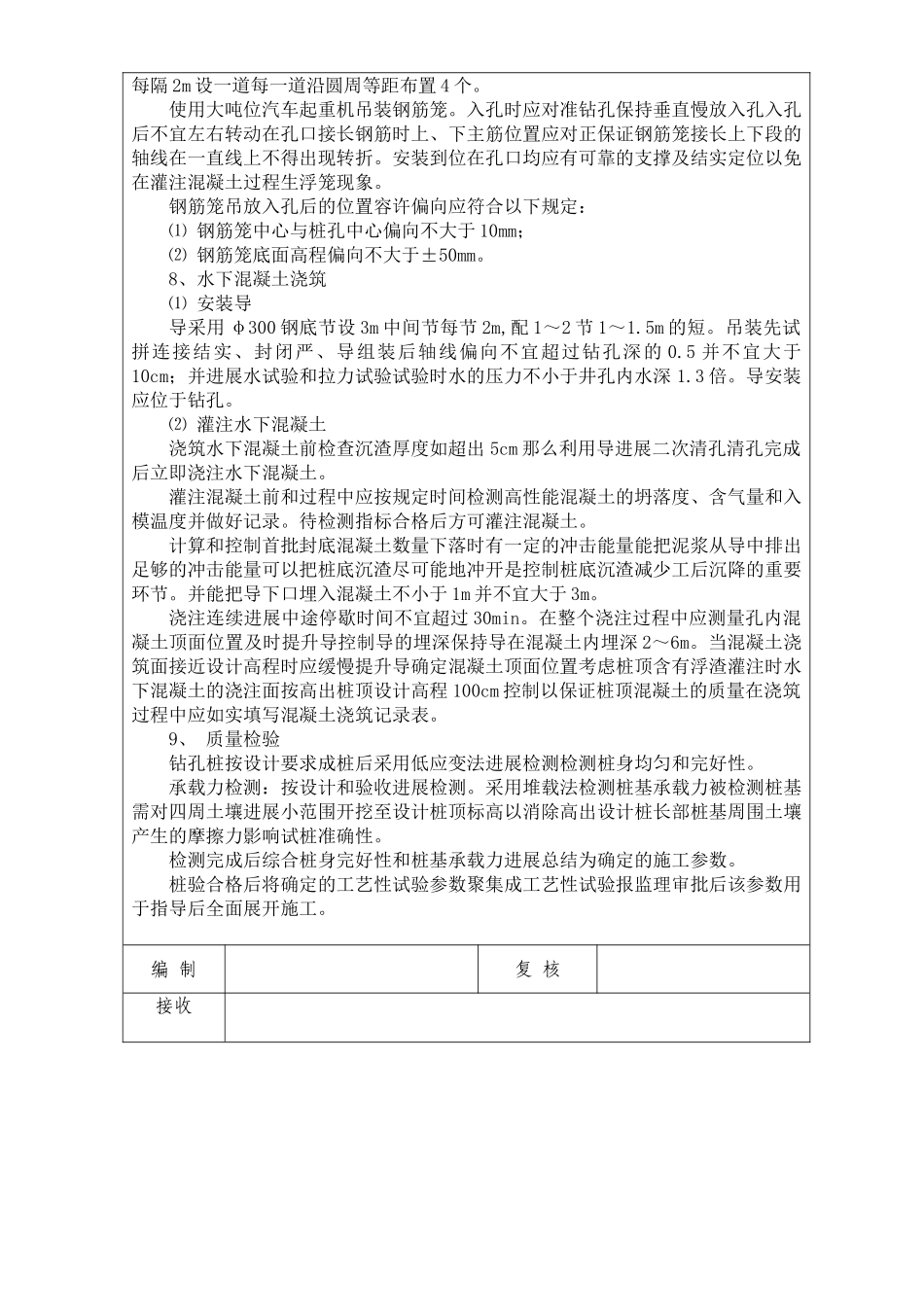

技术交底书编：主送中铁十二长昆2工程部日2010-12-19工程名称钻孔桩工艺性试桩技术交底根据图试桩主要施工及工艺将场地平整完成后填筑钻孔平台并将其压实按照测量确定的位置埋设护筒护筒埋设深度根据覆盖层的情况详细确定。钢筋笼集中制作现场吊装。混凝土由拌和站集中搅拌混凝土搅拌运输车运输导法灌注混凝土。冲击钻机钻孔施工工艺流程见图1。图1冲击钻机钻孔施工工艺流程图1、施工准备⑴场地平整：去除现场杂物硬化场地或换填软土夯打实作业场地。⑵桩位测量：在平整好的场地上测定桩位用木桩准确标识桩位的中心及标高。2、护筒埋设护筒埋置深度符合以下规定：黏性土不小于1m砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬实的土层中至少0.5m。根据现场处于黏土地质情况护筒埋设不小于不小于1m在护筒四周回填黏土并分层夯实；护筒接头处要求无突出物可以耐压、拉、不漏水护筒顶面中心与设计桩位偏向不大于5cm倾斜度不大于1。3、泥浆配置及设备泥浆的性能指标对钻孔中的护壁效果和成孔质量有很大影响在施工中应严格控制泥浆性能指标。选用优质黏土等配制泥浆。根据地层情况及时调整泥浆性能泥浆性能指标如排渣、投泥浆、测指标排渣、投泥浆、测指标凿桩头凿桩头钻机就位钻机就位钻进钻进中间检查中间检查终孔终孔清孔清孔测孔测孔安放钢筋笼安放钢筋笼安放导安放导二次清孔二次清孔灌注混凝土灌注混凝土泥浆制备泥浆制备测孔深、泥浆指标、钻进速度测孔深、泥浆指标、钻进速度测孔深、孔径、倾斜度测孔深、孔径、倾斜度测泥浆性能指标测泥浆性能指标检查泥浆指标及沉渣厚度检查泥浆指标及沉渣厚度制作混凝土试件制作混凝土试件水性试验水性试验测孔深、孔径测孔深、孔径钢筋笼及检测制作钢筋笼及检测制作埋设钢护筒埋设钢护筒场地整平场地整平钢护筒加工测量放样测量放样桩基检测桩基检测下：泥浆比重：一般地层为1.1～1.2。粘度：一般地层18～22s。含砂率：不大于2。胶体率：不小于95。PH值：8～12。泥浆的制备：泥浆是黏土和水的混合物选用塑性指数应大于15小于0.05mm的粘粒含量应大于50胶体率不低于95含砂率不大于2造浆才能不低于2.5L/kg的良好制浆黏土。并对泥浆的各项性能指标进展测定。因该地层上部为黏土层可于孔内直接造浆。4、钻孔根据地质情况宜选择十字形钻头开场钻孔时应采用小冲程开孔待钻进深度超过钻头全高加正常冲程前方可进展正常冲击钻孔根据土层情况分别规定钻进冲程在通过高液限粘土含砾低液限粘土时宜采用中冲程。钻进成孔过程中钻进过程中应勤松绳和适量松绳不得打空锤钻孔中经常注意勤取碴并置换泥浆使钻头经常冲击新颖地层；应始终保持孔内水位高出地下水位〔或施工水位〕1.5～2.0m,并低于护筒顶面0.3m以防溢出取碴时应及时补浆。同时注意钻进过程中对不同的地质、钻进速度等作出详细记录填写钻孔桩记录表和泥浆测试记录表。在岩、土层变化处均应捞取渣样判明土层并记入记录表中以便与地质剖面图核对。钻孔应符合以下要求：编工程允许偏向1孔中心位置≯5cm2孔径≮设计桩径3倾斜度＜1。4孔深柱桩≮设计孔深5孔底沉淀厚度摩擦桩≯20cm柱桩≯5cm5、检孔成孔后检查孔深、孔径、倾斜度检孔采用检孔器的。检孔器采用φ16mm钢筋制作检孔器制作长度要求为5倍孔径外径要求为不得小于孔径3公分。检孔时保证检孔器能通过检查孔深、孔径、倾斜度合格前方准进入下一道工序并做好记录。6、清孔钻孔到达设计高程后经检孔合格后立即进展清孔清孔采用换浆法。清孔符合设计及要求即：孔内排出的泥浆手摸无2～3mm颗粒泥浆比重不大于1.2含砂率小于2粘度18～22s；浇筑水下混凝土前孔底沉渣厚度不大于5cm。严禁采用加深钻孔深度代替清孔填写成孔检查记录表。在清孔排渣时注意保持孔内水头防止坍塌。7、钢筋笼制作、安装钢筋笼主筋接头采用闪光对焊连接或套筒连接每一截面上接头数量不超过50加强筋与主筋连接全部焊接。钢筋笼的材料、加工、接头和安装应在专用台架上进展并纵横设控制架确保符合要求。钢筋骨架的保护层厚度由定位钢筋来保证按竖向每隔2m设一道每一道沿圆周等距布置4个。使用大吨位汽车起重机吊装钢筋笼。入孔时应对准钻孔保持垂直慢放入孔入孔后不宜左右转动...
