给排水及消防、采暖通风与空调分部工程监理实施细则VIP免费

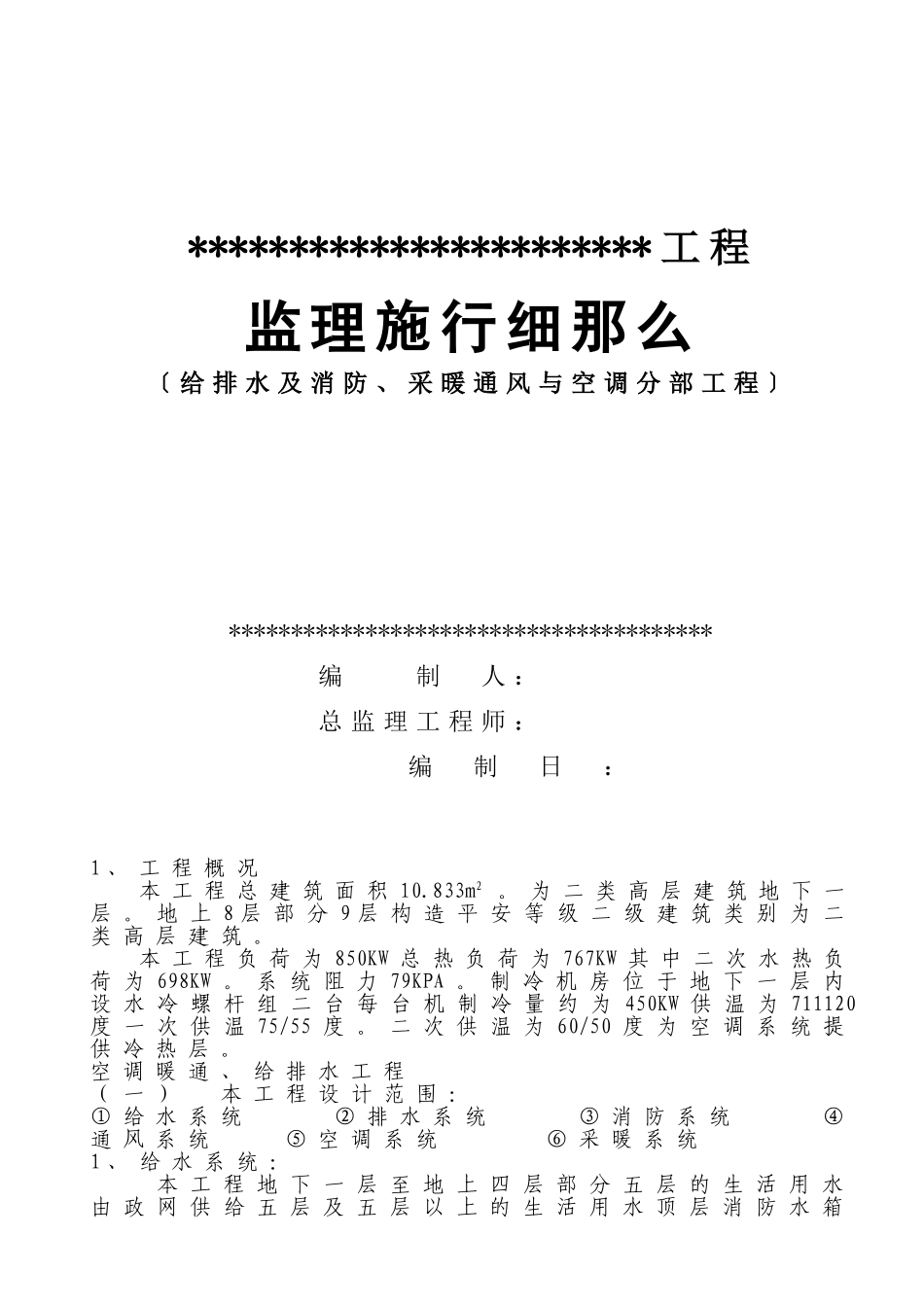

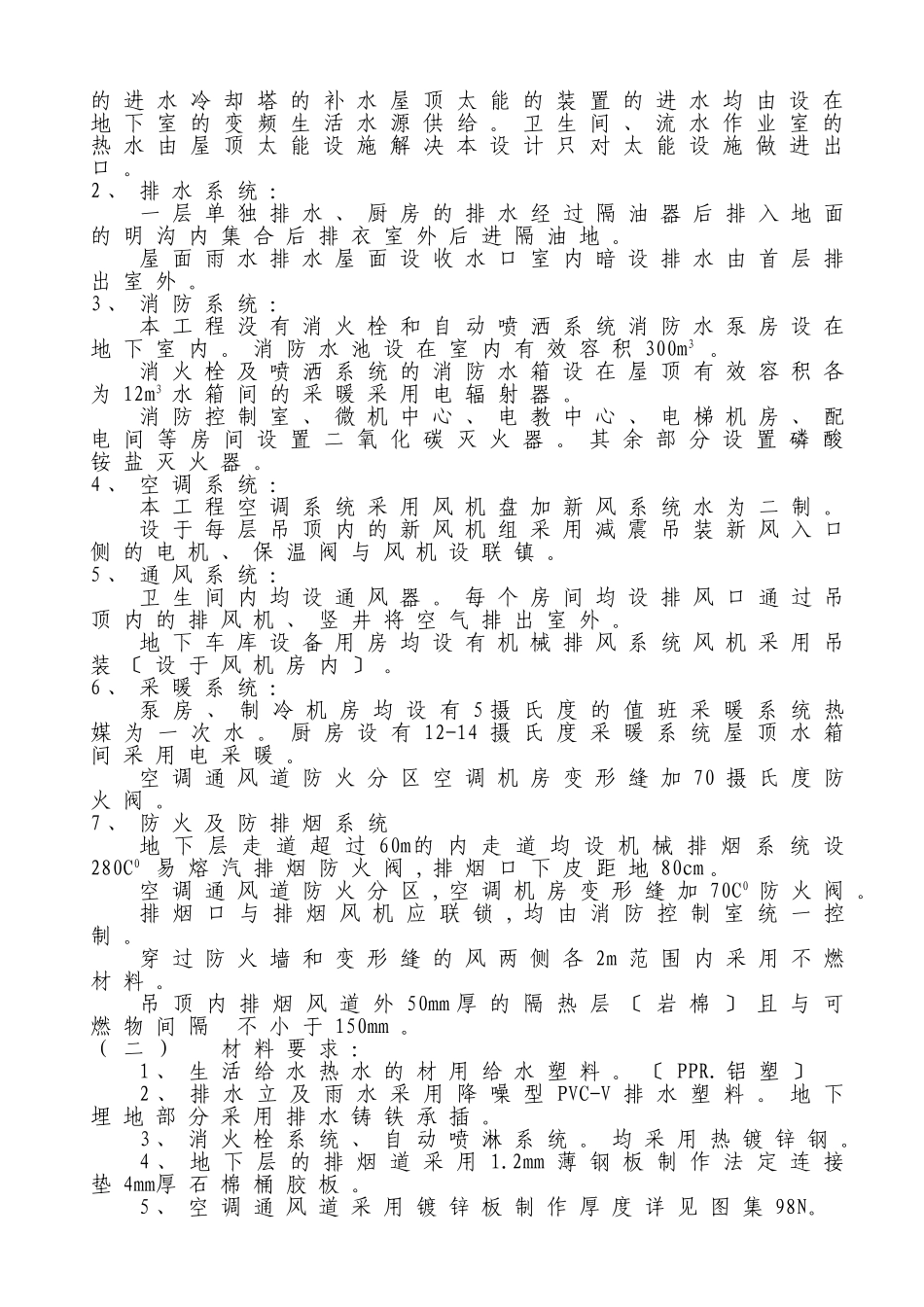

***********************工程监理施行细那么〔给排水及消防、采暖通风与空调分部工程〕***************************************编制人：总监理工程师：编制日：1、工程概况本工程总建筑面积10.833m2。为二类高层建筑地下一层。地上8层部分9层构造平安等级二级建筑类别为二类高层建筑。本工程负荷为850KW总热负荷为767KW其中二次水热负荷为698KW。系统阻力79KPA。制冷机房位于地下一层内设水冷螺杆组二台每台机制冷量约为450KW供温为711120度一次供温75/55度。二次供温为60/50度为空调系统提供冷热层。空调暖通、给排水工程（一）本工程设计范围：①给水系统②排水系统③消防系统④通风系统⑤空调系统⑥采暖系统1、给水系统：本工程地下一层至地上四层部分五层的生活用水由政网供给五层及五层以上的生活用水顶层消防水箱的进水冷却塔的补水屋顶太能的装置的进水均由设在地下室的变频生活水源供给。卫生间、流水作业室的热水由屋顶太能设施解决本设计只对太能设施做进出口。2、排水系统：一层单独排水、厨房的排水经过隔油器后排入地面的明沟内集合后排衣室外后进隔油地。屋面雨水排水屋面设收水口室内暗设排水由首层排出室外。3、消防系统：本工程没有消火栓和自动喷洒系统消防水泵房设在地下室内。消防水池设在室内有效容积300m3。消火栓及喷洒系统的消防水箱设在屋顶有效容积各为12m3水箱间的采暖采用电辐射器。消防控制室、微机中心、电教中心、电梯机房、配电间等房间设置二氧化碳灭火器。其余部分设置磷酸铵盐灭火器。4、空调系统：本工程空调系统采用风机盘加新风系统水为二制。设于每层吊顶内的新风机组采用减震吊装新风入口侧的电机、保温阀与风机设联镇。5、通风系统：卫生间内均设通风器。每个房间均设排风口通过吊顶内的排风机、竖井将空气排出室外。地下车库设备用房均设有机械排风系统风机采用吊装〔设于风机房内〕。6、采暖系统：泵房、制冷机房均设有5摄氏度的值班采暖系统热媒为一次水。厨房设有12-14摄氏度采暖系统屋顶水箱间采用电采暖。空调通风道防火分区空调机房变形缝加70摄氏度防火阀。7、防火及防排烟系统地下层走道超过60m的内走道均设机械排烟系统设280C0易熔汽排烟防火阀,排烟口下皮距地80cm。空调通风道防火分区,空调机房变形缝加70C0防火阀。排烟口与排烟风机应联锁,均由消防控制室统一控制。穿过防火墙和变形缝的风两侧各2m范围内采用不燃材料。吊顶内排烟风道外50mm厚的隔热层〔岩棉〕且与可燃物间隔不小于150mm。（二）材料要求：1、生活给水热水的材用给水塑料。〔PPR.铝塑〕2、排水立及雨水采用降噪型PVC-V排水塑料。地下埋地部分采用排水铸铁承插。3、消火栓系统、自动喷淋系统。均采用热镀锌钢。4、地下层的排烟道采用1.2mm薄钢板制作法定连接垫4mm厚石棉桶胶板。5、空调通风道采用镀锌板制作厚度详见图集98N。6、水DN<100采用焊接钢。DN≥100采用无缝钢转弯处为热轧弯头冷凝水采用镀锌钢丝接。〔四〕监理工作流程安装工程监理工作流程图原材料、成品、半成品验收监理工作流程图隐蔽工程验收监理工作流程图施工阶段进度控制监理工作流程图不同意不同意分项工程施工过程检查监理工作流程图合同的进度要求建筑提交进度方案承包方调整方案监视方案施行承包方调整方案报业主批准承包方进一步调整方案监理工程师审核方案及实际比拟监理工程师〔五〕监理工作目的分解1.质量目的分解迁安国税办公楼大厦分部工程子分部工程分项工程通风与空调通排风系统风与配件制作、部件制作、风系统安装空气处理设备安装、消声设备制作与安装风与设备防腐、风机安装、系统调试防排烟系统风与配件制作、部件制作、风系统安装防排烟口常闭正压风口与设备安装、风与设备防腐风机安装、、系统调试空调风系统风与配件制作、部件制作、风系统安装空气处理设备安装、消声设备制作与安装风与设备防腐、风机安装、风与设备绝热系统调试制冷设备系统制冷机组安装、制冷剂道及配件安装制冷附属设备安装、道及设备的防腐与绝热系统调试空调水系统道冷热(煤)水系统安装、冷热水系统安装冷凝水系统安装、阀门及部件安装冷却塔安装、水泵及附属设备安装道与设备的防腐与绝热、系统...
