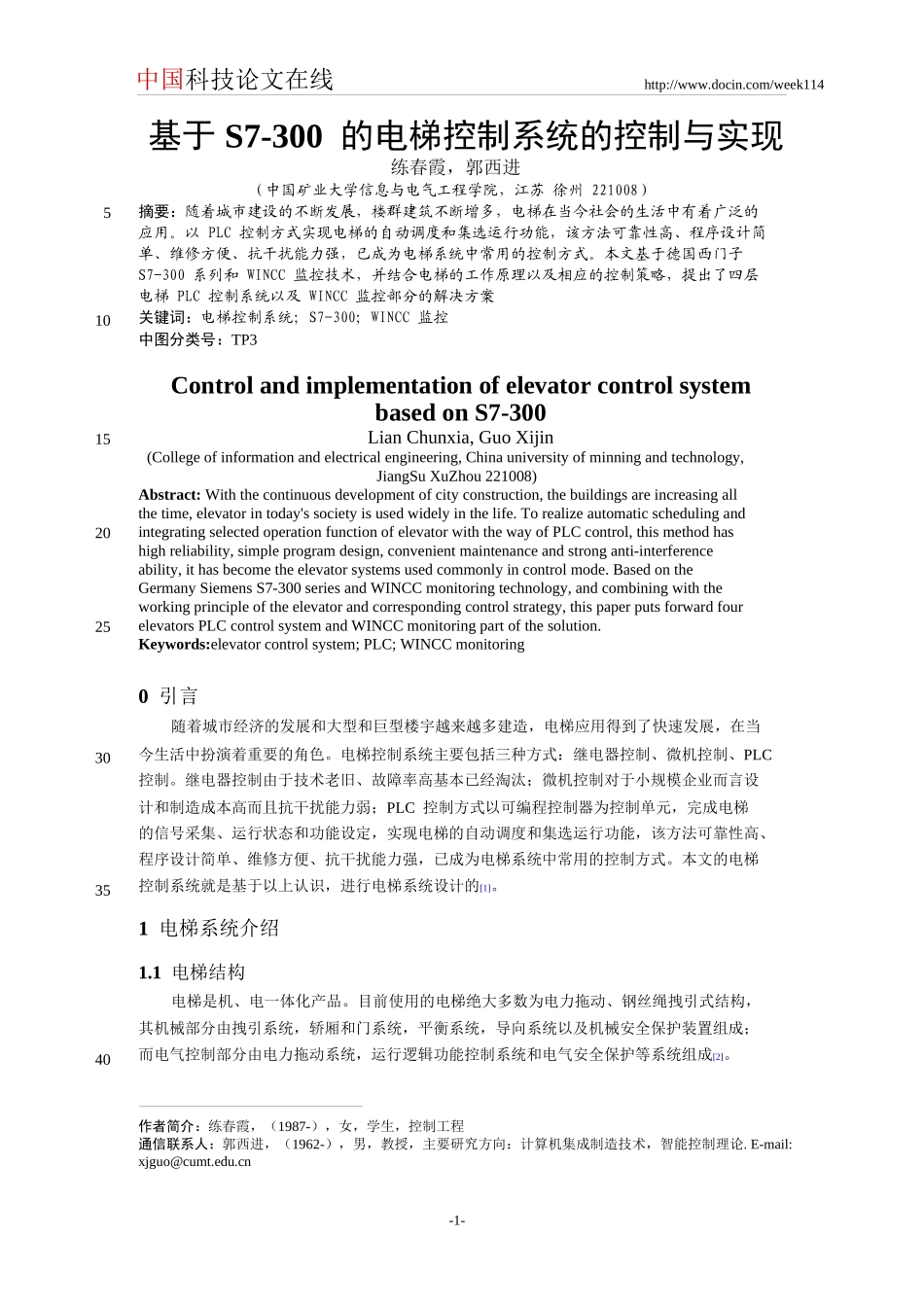

中国科技论文在线http://www.docin.com/week114基于S7-300的电梯控制系统的控制与实现练春霞，郭西进**（中国矿业大学信息与电气工程学院，江苏徐州221008）510152025303540摘要：随着城市建设的不断发展，楼群建筑不断增多，电梯在当今社会的生活中有着广泛的应用。以PLC控制方式实现电梯的自动调度和集选运行功能，该方法可靠性高、程序设计简单、维修方便、抗干扰能力强，已成为电梯系统中常用的控制方式。本文基于德国西门子S7-300系列和WINCC监控技术，并结合电梯的工作原理以及相应的控制策略，提出了四层电梯PLC控制系统以及WINCC监控部分的解决方案关键词：电梯控制系统；S7-300；WINCC监控中图分类号：TP3ControlandimplementationofelevatorcontrolsystembasedonS7-300LianChunxia,GuoXijin(Collegeofinformationandelectricalengineering,Chinauniversityofminningandtechnology,JiangSuXuZhou221008)Abstract:Withthecontinuousdevelopmentofcityconstruction,thebuildingsareincreasingallthetime,elevatorintoday'ssocietyisusedwidelyinthelife.TorealizeautomaticschedulingandintegratingselectedoperationfunctionofelevatorwiththewayofPLCcontrol,thismethodhashighreliability,simpleprogramdesign,convenientmaintenanceandstronganti-interferenceability,ithasbecometheelevatorsystemsusedcommonlyincontrolmode.BasedontheGermanySiemensS7-300seriesandWINCCmonitoringtechnology,andcombiningwiththeworkingprincipleoftheelevatorandcorrespondingcontrolstrategy,thispaperputsforwardfourelevatorsPLCcontrolsystemandWINCCmonitoringpartofthesolution.Keywords:elevatorcontrolsystem;PLC;WINCCmonitoring0引言随着城市经济的发展和大型和巨型楼宇越来越多建造，电梯应用得到了快速发展，在当今生活中扮演着重要的角色。电梯控制系统主要包括三种方式：继电器控制、微机控制、PLC控制。继电器控制由于技术老旧、故障率高基本已经淘汰；微机控制对于小规模企业而言设计和制造成本高而且抗干扰能力弱；PLC控制方式以可编程控制器为控制单元，完成电梯的信号采集、运行状态和功能设定，实现电梯的自动调度和集选运行功能，该方法可靠性高、程序设计简单、维修方便、抗干扰能力强，已成为电梯系统中常用的控制方式。本文的电梯控制系统就是基于以上认识，进行电梯系统设计的[1]。1电梯系统介绍1.1电梯结构电梯是机、电一体化产品。目前使用的电梯绝大多数为电力拖动、钢丝绳拽引式结构，其机械部分由拽引系统，轿厢和门系统，平衡系统，导向系统以及机械安全保护装置组成；而电气控制部分由电力拖动系统，运行逻辑功能控制系统和电气安全保护等系统组成[2]。作者简介：练春霞，（1987-），女，学生，控制工程通信联系人：郭西进，（1962-），男，教授，主要研究方向：计算机集成制造技术，智能控制理论.E-mail:xjguo@cumt.edu.cn-1-中国科技论文在线http://www.docin.com/week1141.2电梯控制的总体要求1.开始时，电梯处于任意一层。2.当有外呼梯信号到来时，电梯响应该呼梯信号，到达该楼层时，电梯停止运行，电梯门打开，延时3S后自动关门。4550553.当有内呼梯信号到来时，电梯响应该呼梯信号，到达该楼层时，电梯停止运行，电梯门打开，延时3S后自动关门。4.在电梯运行过程中，电梯上升（或下降）途中，任何反方向下降（或上升）的外呼梯信号均不响应，但如果反向外呼梯信号前方向无其它内、外呼梯信号时，则电梯响应该外号，但不响应二层向下外呼梯信号。同时，如果电梯到达三层，如果四层没有任何呼梯信号，则电梯可以响应三层向下外呼梯信号。5.电梯应具有最远反向外梯响应功能。例如：电梯在一楼，而同时有二层向下外呼梯，三层向下外呼梯，四层向下外呼梯，则电梯先去四楼响应四层向下外呼梯信号。6.电梯未平层或运行时，开门按钮和关门按钮均不起作用。平层且电梯停止运行后，按开门按钮电梯门打开，按关门电梯门关闭[3]。1.3程序流程图按照控制要求先画出程序流程图（图1）。电梯完成一个呼叫任务响应的步骤如下：图1程序流程图Fig.1Program...
