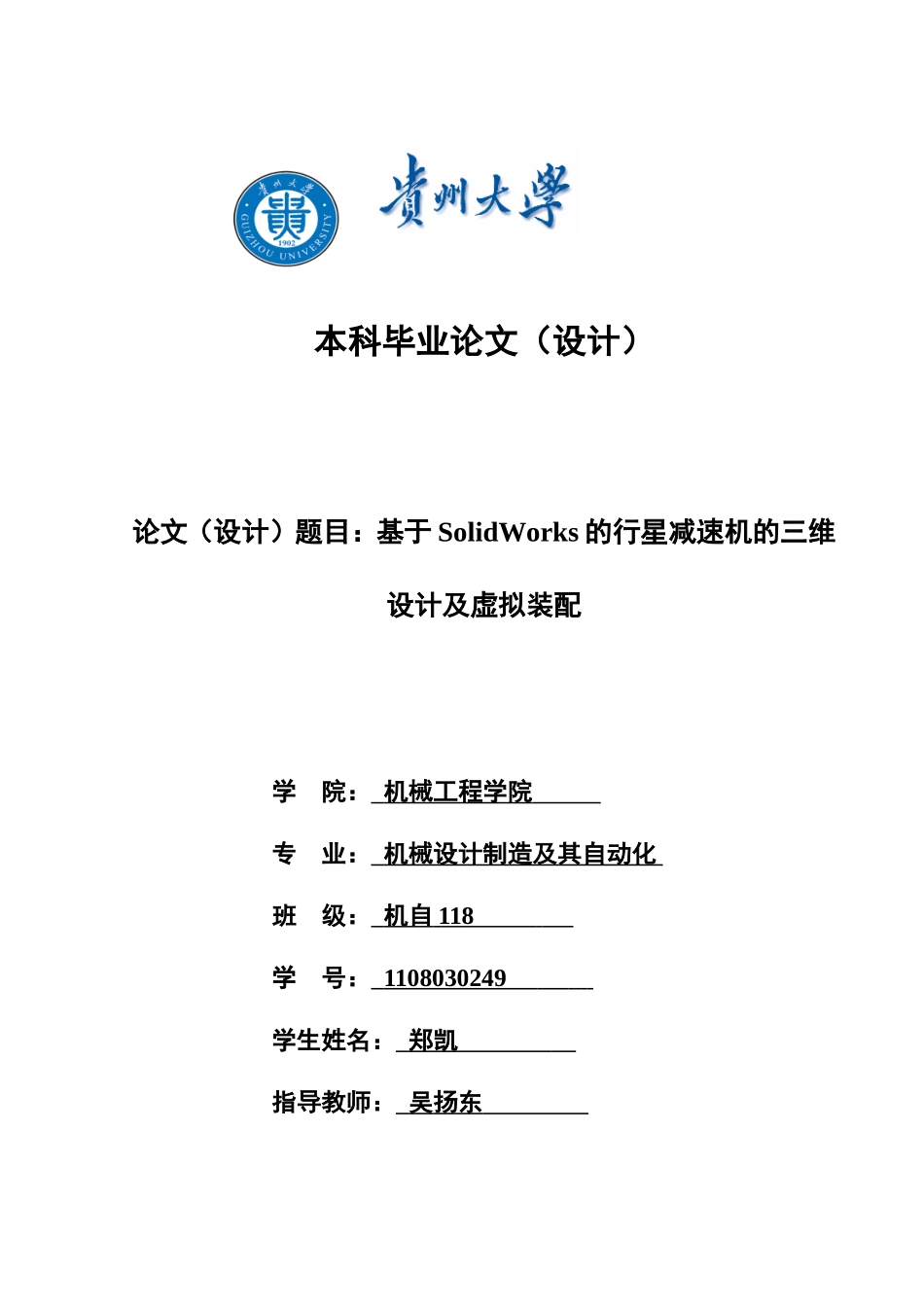

本科毕业论文（设计）论文（设计）题目：基于SolidWorks的行星减速机的三维设计及虚拟装配学院：机械工程学院专业：机械设计制造及其自动化班级：机自118学号：1108030249学生姓名：郑凯指导教师：吴扬东贵州大学本科毕业论文（设计）2015年5月30日贵州大学本科毕业论文（设计）诚信承诺书本人郑重承诺：本人的毕业论文（设计），是在导师指导下独立完成。本人恪守学术道德遵守学术规范，毕业论文（设计）中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。特此声明。论文（设计）作者签名：日期：年月日I贵州大学本科毕业论文（设计）摘要行星减速机与其它的普通定轴减速器相比，它具有传动比大、承载能力大、重量轻、体积小以及效率高等特点。然而我国研发行星减速机产品与其它发达国家的产品相比，在质量和性能上存在很大的差别，其中的原因除了加工工艺的不同以及采用的材料不同外，更大的原因在于我们国家在设计方面落后。尤其是在体积小、传动精密以及与电机配合使用的小型行星齿轮减速机上尤为明显。本文利用虚拟设计方法，在计算分析的基础上对行星减速机进行了设计，并对其轴系零件进行了有限元分析。本文介绍了行星减速机的特点、分类、现状以及发展前景。并对本次设计的行星减速机和Solidworks软件进行了介绍。根据给定的原始数据，对行星机构进行分析，主要设计轴和齿轮的尺寸和外观，计算数据，并对其进行强度校核。然后利用Solidworks软件进行对所设计出的零件进行三维建模和整体装配，并举例其中的部分零件的三维建模过程和整体装配过程，并对轴系零件进行了有限元分析。关键字：2K-H行星减速机Solidworks软件三维建模有限元分析II贵州大学本科毕业论文（设计）AbstractPlanetarygearcomparedtoothercommonfixedaxisreducerhavingtransmissionratio,loadcapacity,lightweight,smallsizeandhighefficiency.However,thedevelopmentofaplanetarygearproducts,comparedwithotherproductsindevelopedcountries,thereisabigdifferenceinqualityandperformance,forreasonsinadditiontothedifferentmaterialsuseddifferentandprocesstechnology,thebiggerreasonisthatinourcountrydesignbehind.Especiallyinthesmall,thetransmissionprecisionandsmallplanetarygearreducerandmotorforuseparticularlyevident.Thispaper,virtualdesignmethod,basedonthecalculationandanalysisoftheplanetarygearunitdesignandFiniteElementAnalysisofitsshaftparts.Thisarticledescribesthecharacteristicsofplanetarygearunit,classification,currentsituationanddevelopmentprospects.ThedesignoftheplanetarygearboxesandSolidworkssoftwarewereintroduced.Accordingtothegivenrawdata,analyzingplanetarybodies,thesizeandappearanceofthemainshaftandgeardesign,calculations,anditsstrengthcheck.ThenuseSolidworkssoftwareforthedesignofthepartsandthewholeassemblyofthree-dimensionalmodelingandthree-dimensionalmodelingprocess,forexample,andoverallassemblyprocessinwhichsomepartsoftheshaftpartsandFiniteElementAnalysis.Keywords:2K-HplanetaryreducerSolidworkssoftware3DmodelingFiniteElementAnalysisIII贵州大学本科毕业论文（设计）目录摘要.................................................................................................................................IAbstract..........................................................................................................................II第一章绪论...................................................................................................................11.1研究的目的及其意义.......................................................................................11.2国内外研究虚拟装配现状...............................................................................11.3行星减速机的概述...................................
