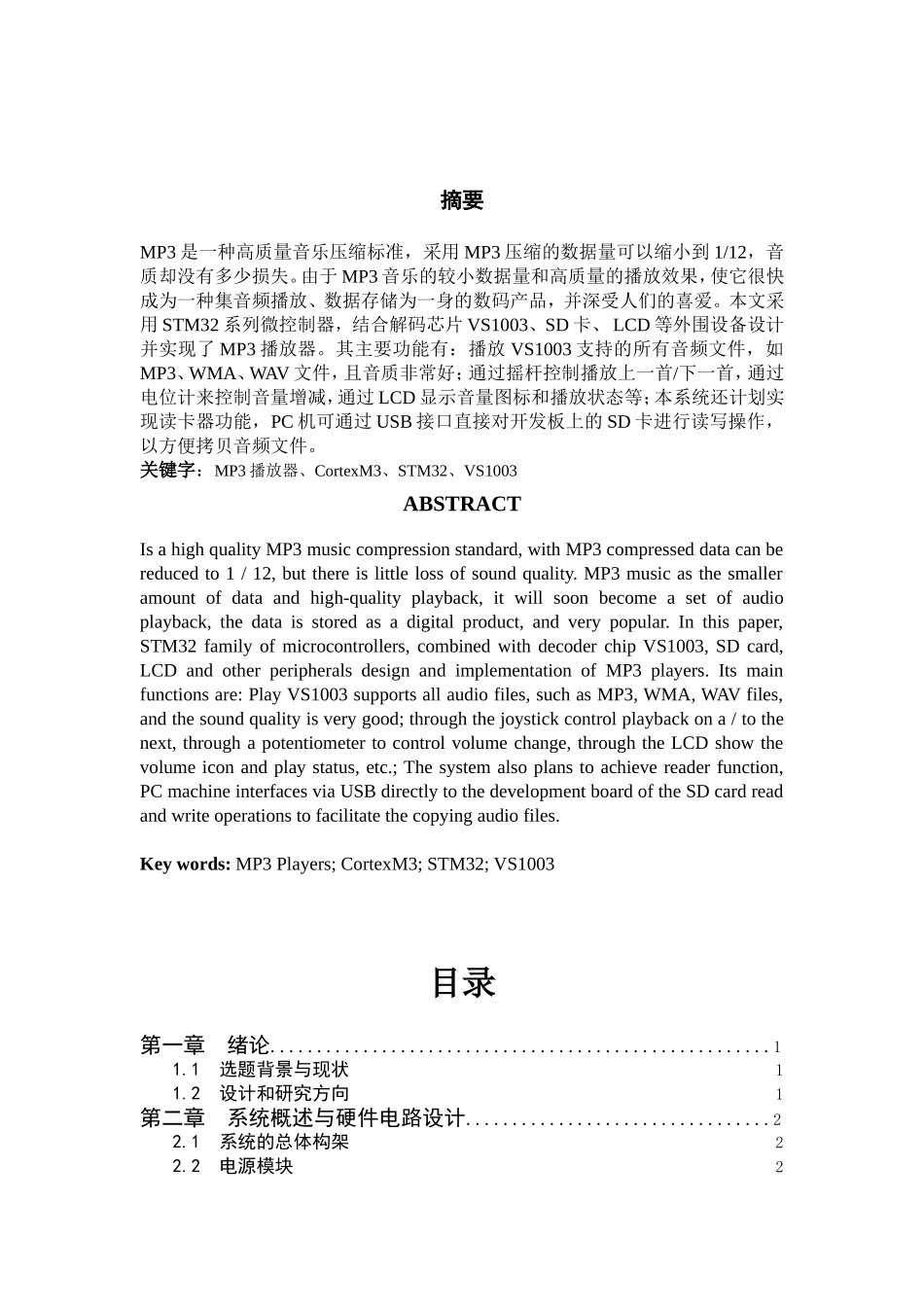

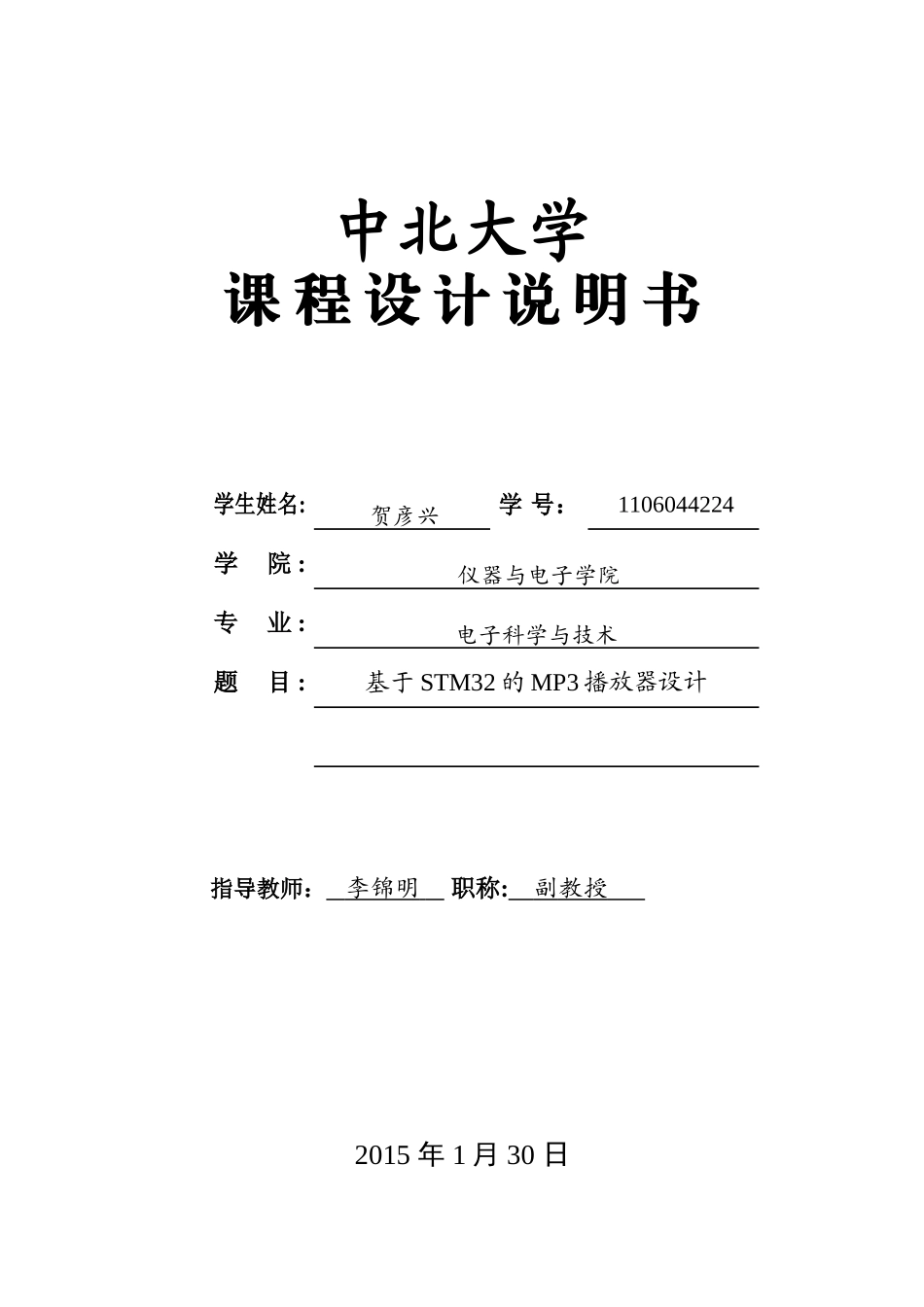

中北大学课程设计说明书学生姓名:贺彦兴学号：1106044224学院:仪器与电子学院专业:电子科学与技术题目:基于STM32的MP3播放器设计指导教师：李锦明职称:副教授2015年1月30日摘要MP3是一种高质量音乐压缩标准，采用MP3压缩的数据量可以缩小到1/12，音质却没有多少损失。由于MP3音乐的较小数据量和高质量的播放效果，使它很快成为一种集音频播放、数据存储为一身的数码产品，并深受人们的喜爱。本文采用STM32系列微控制器，结合解码芯片VS1003、SD卡、LCD等外围设备设计并实现了MP3播放器。其主要功能有：播放VS1003支持的所有音频文件，如MP3、WMA、WAV文件，且音质非常好；通过摇杆控制播放上一首/下一首，通过电位计来控制音量增减，通过LCD显示音量图标和播放状态等；本系统还计划实现读卡器功能，PC机可通过USB接口直接对开发板上的SD卡进行读写操作，以方便拷贝音频文件。关键字：MP3播放器、CortexM3、STM32、VS1003ABSTRACTIsahighqualityMP3musiccompressionstandard,withMP3compresseddatacanbereducedto1/12,butthereislittlelossofsoundquality.MP3musicasthesmalleramountofdataandhigh-qualityplayback,itwillsoonbecomeasetofaudioplayback,thedataisstoredasadigitalproduct,andverypopular.Inthispaper,STM32familyofmicrocontrollers,combinedwithdecoderchipVS1003,SDcard,LCDandotherperipheralsdesignandimplementationofMP3players.Itsmainfunctionsare:PlayVS1003supportsallaudiofiles,suchasMP3,WMA,WAVfiles,andthesoundqualityisverygood;throughthejoystickcontrolplaybackona/tothenext,throughapotentiometertocontrolvolumechange,throughtheLCDshowthevolumeiconandplaystatus,etc.;Thesystemalsoplanstoachievereaderfunction,PCmachineinterfacesviaUSBdirectlytothedevelopmentboardoftheSDcardreadandwriteoperationstofacilitatethecopyingaudiofiles.Keywords:MP3Players;CortexM3;STM32;VS1003目录第一章绪论......................................................11.1选题背景与现状11.2设计和研究方向1第二章系统概述与硬件电路设计.................................22.1系统的总体构架22.2电源模块22.3微控制器模块32.3.1CortexM332.3.2STM32F10342.5VS1003音频模块42.5.1VS1003概述52.5.2VS1003解码电路设计72.4SD卡72.4.1SD卡概述72.4.2FAT16文件系统82.4.3SD卡驱动电路92.5液晶显示器92.5.1液晶显示原理92.5.2液晶显示模块10第三章系统软件设计.....................................103.1软件设计总流程103.2底层驱动程序设计113.2.1VS1003驱动设计113.2.2SD卡读取驱动123.2.3RTC时钟驱动143.2.4液晶显示设计143.3功能模块的设计153.3.1音乐播放功能的设计153.3.2USB读卡器16第四章结论.............................................17结束语...........................................................18参考文献.........................................................19附件.......................................................................20第一章绪论1.1选题背景与现状二十一世纪的第一个十年过去了，随着电子技术的高速发展和嵌入式系统的应用，越来越多的电子产品进入人们的视野。面对多形式、多渠道的信息，人们对信息的整合运用与随时调整的要求越来越高，消费电子无疑将潜移默化地改变人们的生活。目前，消费电子产业每年都持续增长，所涉及的产品领域和行业也越来越多。丰富的电子产品正从各个角度向消费者展示着“数字生活”的新概念，给人们带来了耳目一新的全面享受。随着数字声音作为一种存储、处理和传输高保真声音的方法在消费电子等领域的广泛应用，与之相关的数字音频压缩技术也得到了充分的发展，MP3音乐格式的出现和Internet的日益普及更是将数字音乐推向了高潮。MP3压缩音乐的方式是通过一个运算法则，去掉声音中高频与低频的部分，大幅删减不必要的容量浪费，同时保留了人类所能感受到的音频部分，因此其好处在于大幅降低了数字声音文件的容量，而不会破坏原来的音质。音质越低的声音在MP3...
