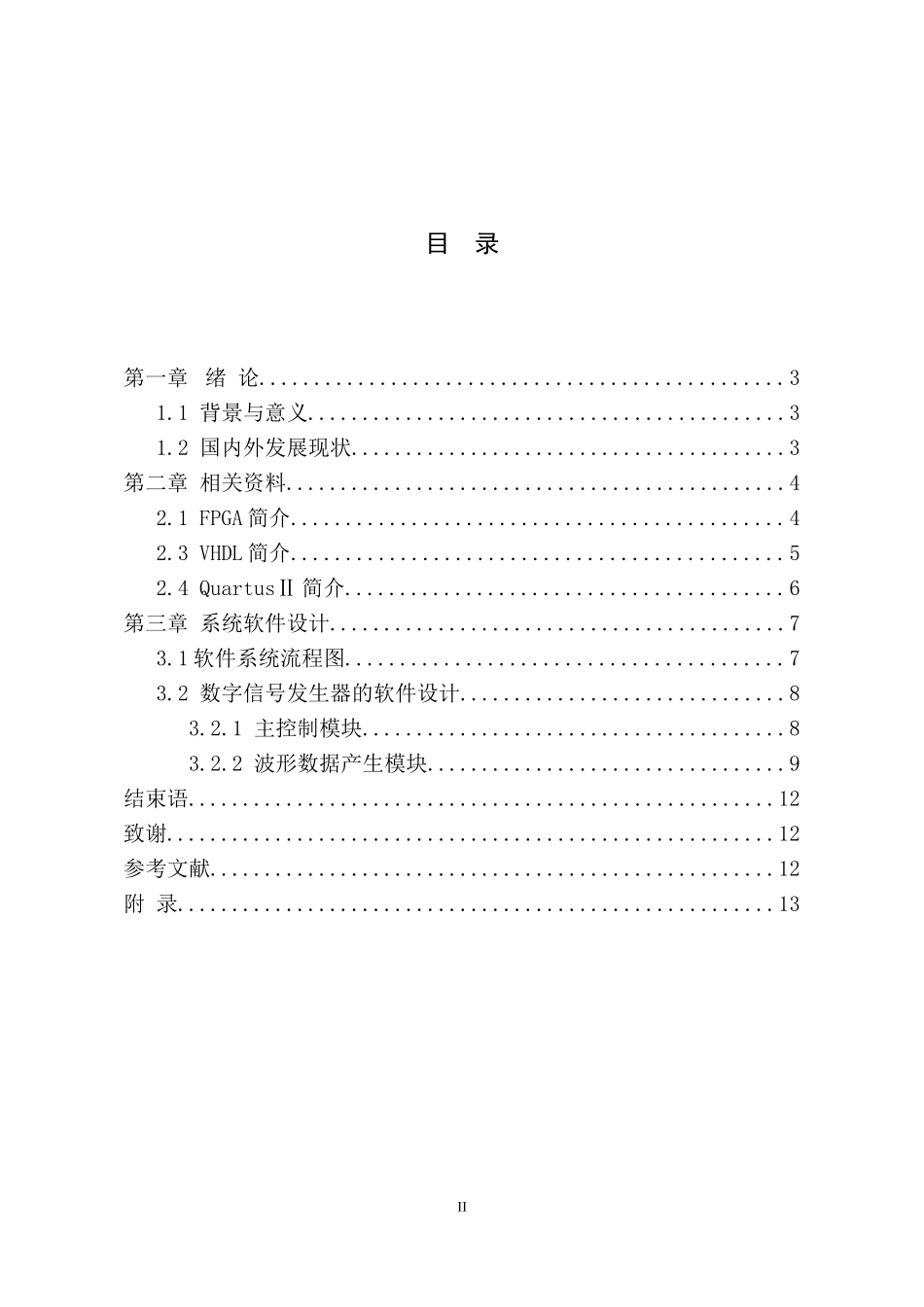

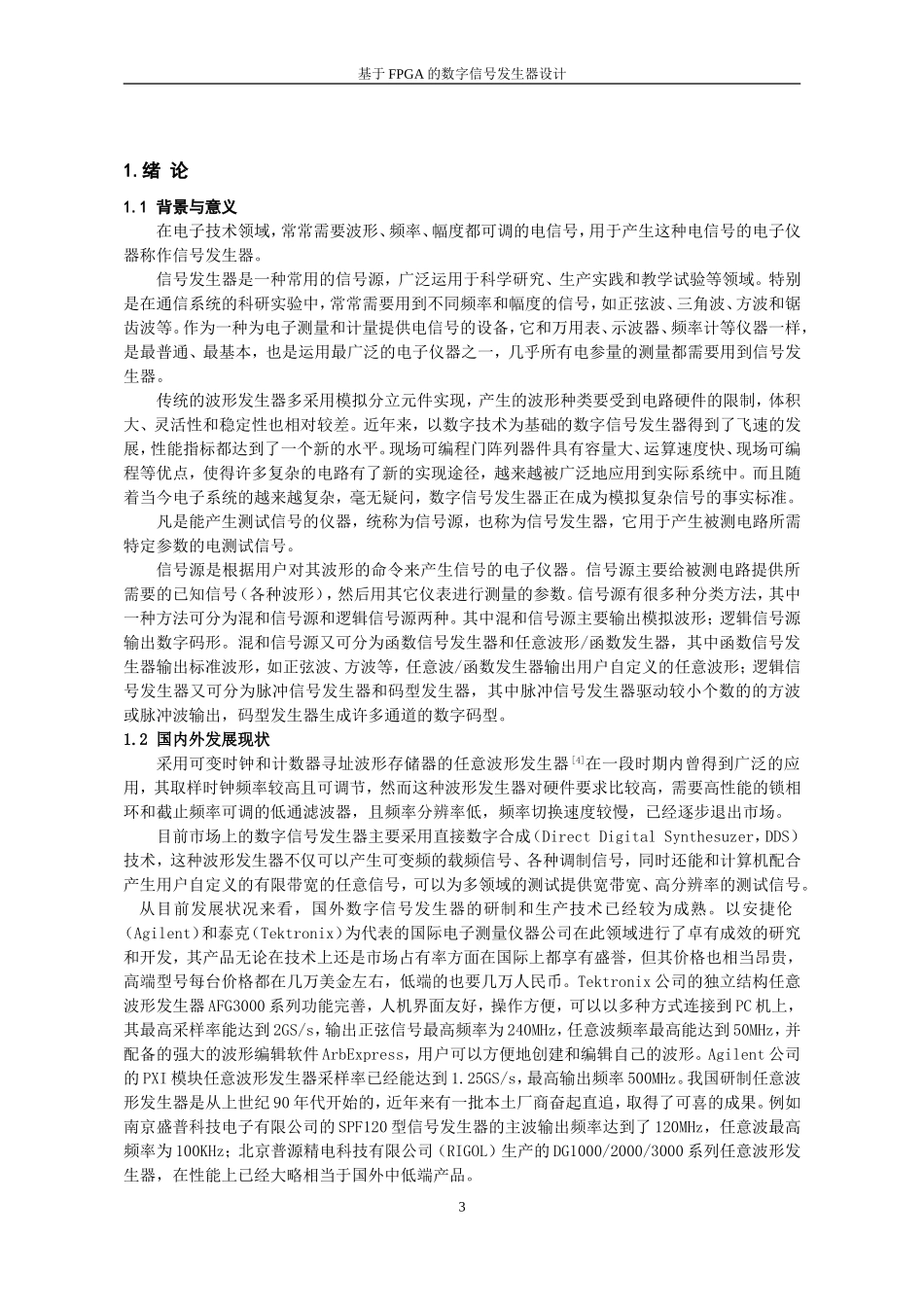

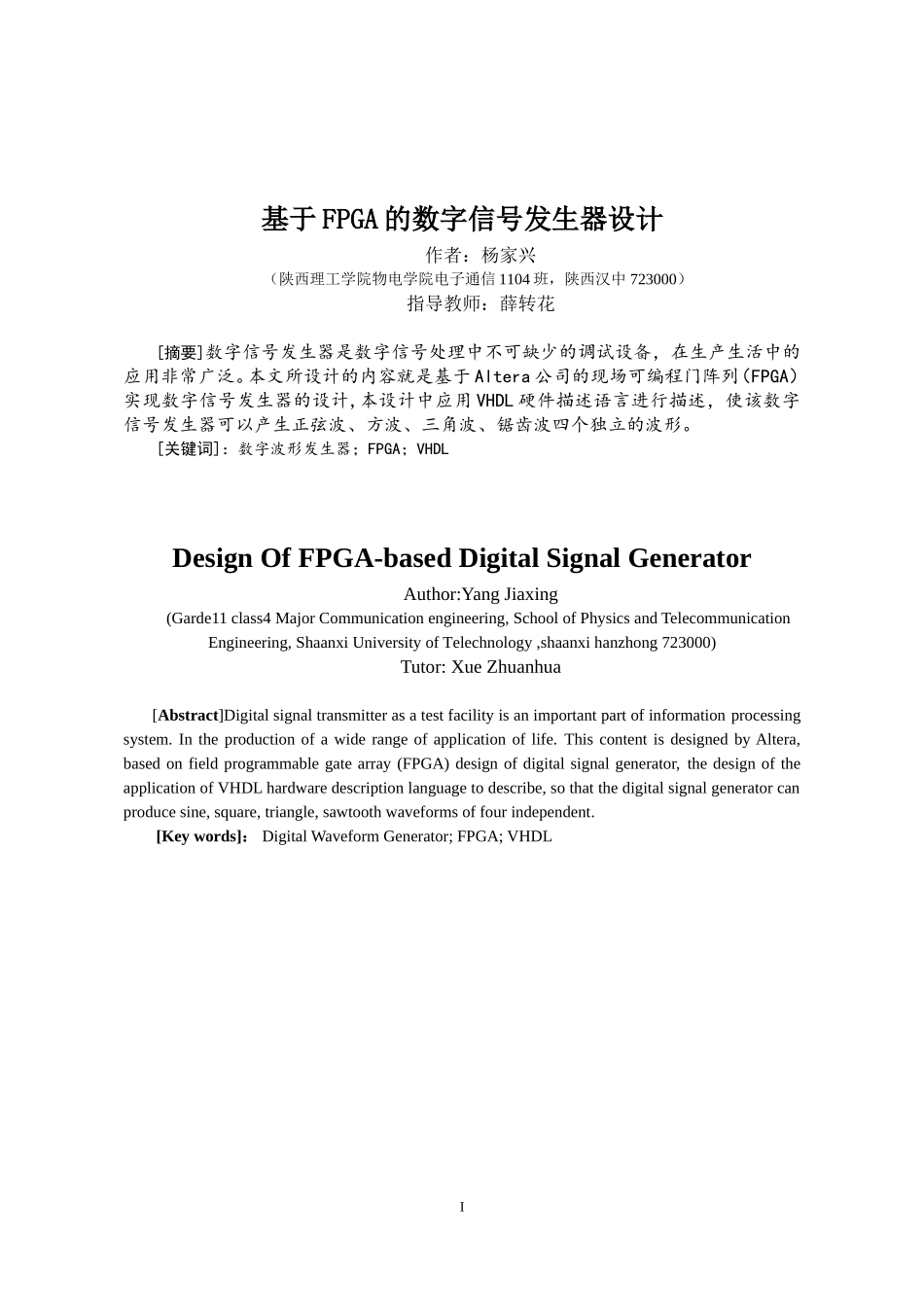

基于FPGA的数字信号发生器设计作者：杨家兴（陕西理工学院物电学院电子通信1104班，陕西汉中723000）指导教师：薛转花[摘要]数字信号发生器是数字信号处理中不可缺少的调试设备，在生产生活中的应用非常广泛。本文所设计的内容就是基于Altera公司的现场可编程门阵列（FPGA）实现数字信号发生器的设计,本设计中应用VHDL硬件描述语言进行描述，使该数字信号发生器可以产生正弦波、方波、三角波、锯齿波四个独立的波形。[关键词]：数字波形发生器；FPGA；VHDLDesignOfFPGA-basedDigitalSignalGeneratorAuthor:YangJiaxing(Garde11class4MajorCommunicationengineering,SchoolofPhysicsandTelecommunicationEngineering,ShaanxiUniversityofTelechnology,shaanxihanzhong723000)Tutor:XueZhuanhua[Abstract]Digitalsignaltransmitterasatestfacilityisanimportantpartofinformationprocessingsystem.Intheproductionofawiderangeofapplicationoflife.ThiscontentisdesignedbyAltera,basedonfieldprogrammablegatearray(FPGA)designofdigitalsignalgenerator,thedesignoftheapplicationofVHDLhardwaredescriptionlanguagetodescribe,sothatthedigitalsignalgeneratorcanproducesine,square,triangle,sawtoothwaveformsoffourindependent.[Keywords]：DigitalWaveformGenerator;FPGA;VHDLI目录第一章绪论................................................31.1背景与意义............................................31.2国内外发展现状........................................3第二章相关资料..............................................42.1FPGA简介.............................................42.3VHDL简介.............................................52.4QuartusⅡ简介........................................6第三章系统软件设计..........................................73.1软件系统流程图........................................73.2数字信号发生器的软件设计..............................83.2.1主控制模块.......................................83.2.2波形数据产生模块.................................9结束语......................................................12致谢........................................................12参考文献....................................................12附录.......................................................13II基于FPGA的数字信号发生器设计1.绪论1.1背景与意义在电子技术领域，常常需要波形、频率、幅度都可调的电信号，用于产生这种电信号的电子仪器称作信号发生器。信号发生器是一种常用的信号源，广泛运用于科学研究、生产实践和教学试验等领域。特别是在通信系统的科研实验中，常常需要用到不同频率和幅度的信号，如正弦波、三角波、方波和锯齿波等。作为一种为电子测量和计量提供电信号的设备，它和万用表、示波器、频率计等仪器一样，是最普通、最基本，也是运用最广泛的电子仪器之一，几乎所有电参量的测量都需要用到信号发生器。传统的波形发生器多采用模拟分立元件实现，产生的波形种类要受到电路硬件的限制，体积大、灵活性和稳定性也相对较差。近年来，以数字技术为基础的数字信号发生器得到了飞速的发展，性能指标都达到了一个新的水平。现场可编程门阵列器件具有容量大、运算速度快、现场可编程等优点，使得许多复杂的电路有了新的实现途径，越来越被广泛地应用到实际系统中。而且随着当今电子系统的越来越复杂，毫无疑问，数字信号发生器正在成为模拟复杂信号的事实标准。凡是能产生测试信号的仪器，统称为信号源，也称为信号发生器，它用于产生被测电路所需特定参数的电测试信号。信号源是根据用户对其波形的命令来产生信号的电子仪器。信号源主要给被测电路提供所需要的已知信号（各种波形），然后用其它仪表进行测量的参数。信号源有很多种分类方法，其中一种方法可分为混和信号源和逻辑信号源两种。其中混和信号源主要输出模拟波形；逻辑信号源输出数字码形。混和信号源...
