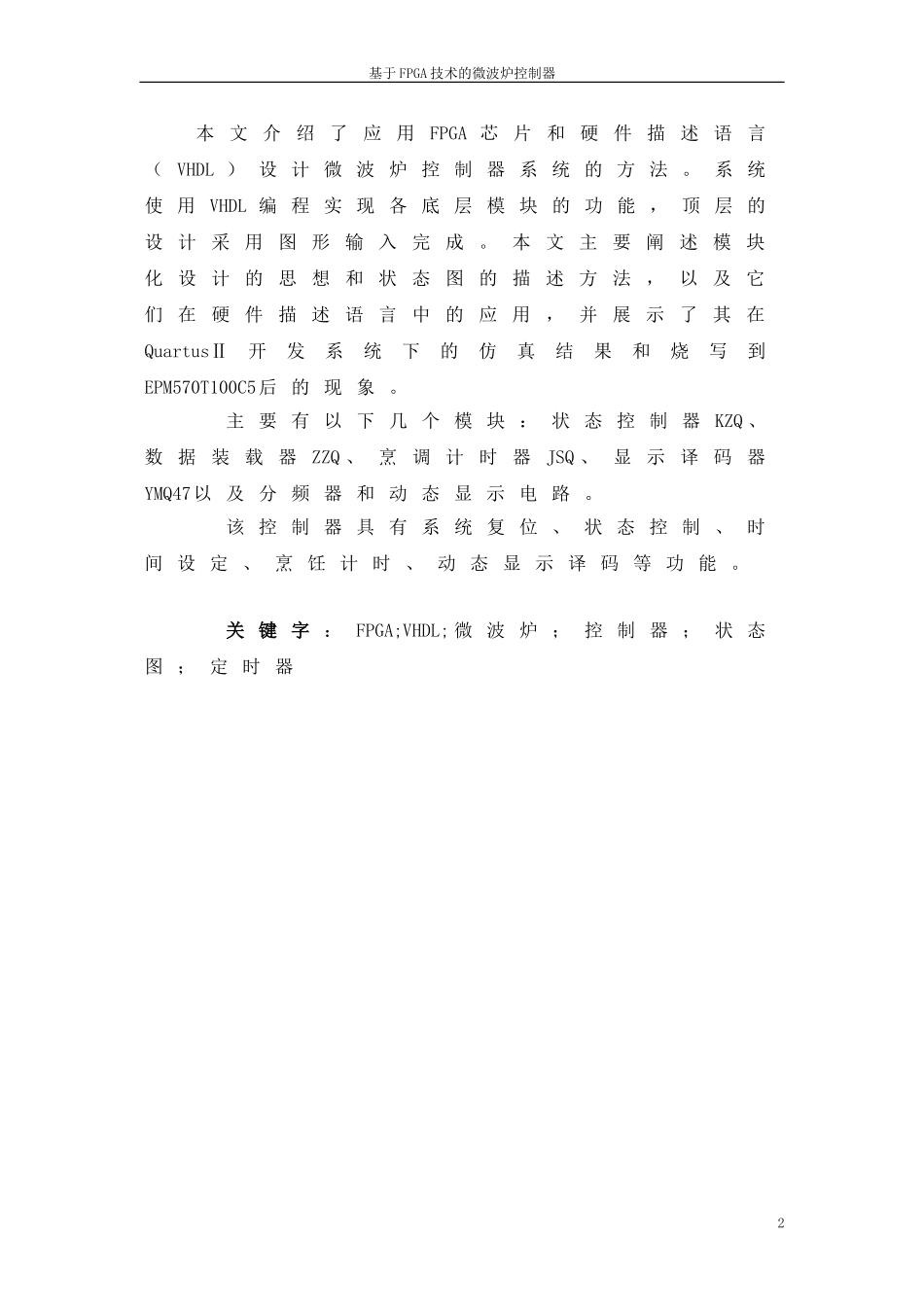

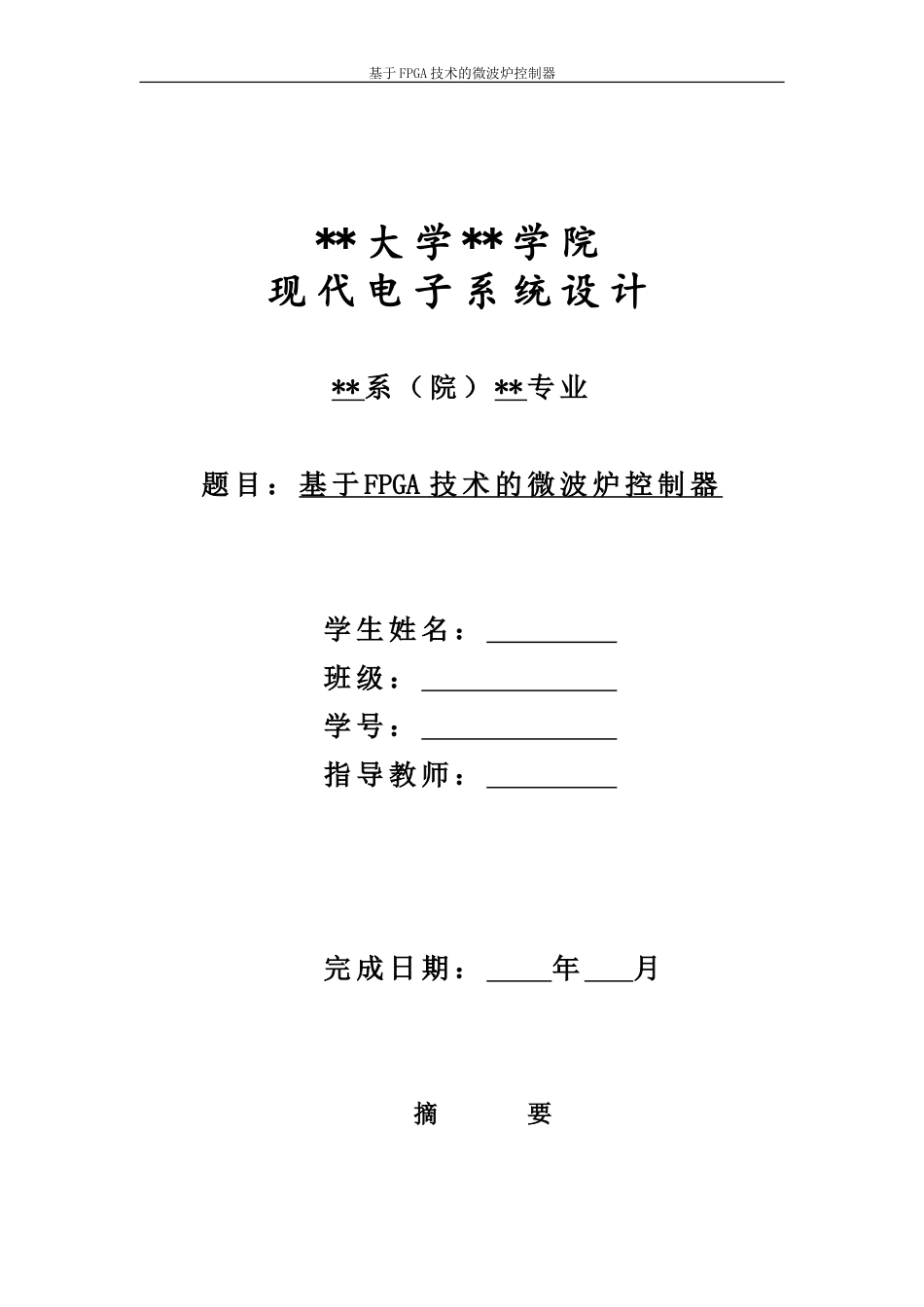

基于FPGA技术的微波炉控制器**大学**学院现代电子系统设计**系（院）**专业题目：基于FPGA技术的微波炉控制器学生姓名：班级：学号：指导教师：完成日期：年月摘要基于FPGA技术的微波炉控制器本文介绍了应用FPGA芯片和硬件描述语言（VHDL）设计微波炉控制器系统的方法。系统使用VHDL编程实现各底层模块的功能，顶层的设计采用图形输入完成。本文主要阐述模块化设计的思想和状态图的描述方法，以及它们在硬件描述语言中的应用，并展示了其在QuartusⅡ开发系统下的仿真结果和烧写到EPM570T100C5后的现象。主要有以下几个模块：状态控制器KZQ、数据装载器ZZQ、烹调计时器JSQ、显示译码器YMQ47以及分频器和动态显示电路。该控制器具有系统复位、状态控制、时间设定、烹饪计时、动态显示译码等功能。关键字：FPGA;VHDL;微波炉；控制器；状态图；定时器2基于FPGA技术的微波炉控制器目录1.绪论......................................................11.1任务的提出..............................................11.2设计的基本要求......................................11.3设计的目的和意义..................................12.系统总体设计........................................22.1系统总体方案设计..................................22.2系统功能模块描述（具体的电路图和VHDL设计文件将在附件中给出）......................23.系统详细设计........................................23.1状态控制器KZQ的设计............................23.2数据装载器ZZQ的设计............................53.3烹调计时器JSQ的设计............................53.4显示译码器YMQ47的设计..........................54系统仿真.................................................64.1状态转换控制器KZQ仿真图......................64.2数据装载器ZZQ仿真图..............................64.3计时器JSQ仿真..........................................74.4显示译码器YMQ47仿真图............................85.设计总结...............................................86.参考文献...............................................87.附件......................................................97.1整体的原理图..........................................97.2各个基本模块的VHDL语言........................97．2.1分频器......................................97.2.2控制器KZQ........................................107.2.3装载器ZZQ........................................117.2.4计时器JSQ，和其中需用到的DCNT6和DCNT10....................................................127.2.5译码器YMQ47....................................157.2.6动态显示电路需要用到的DCNT4和decoder.........................................................153基于FPGA技术的微波炉控制器4基于FPGA技术的微波炉控制器1.绪论随着人民生活水平的提高，微波炉开始进入越来越多的家庭，它给人们的生活带来了极大的方便。它省事、省电、方便和卫生。作为现代的烹饪工具，微波炉控制器体现着它的重要性能指标。目前大部分微波炉控制器采用单片机进行设计，电路比较复杂，性能不够灵活。本文采用先进的EDA技术，利用QuartusⅡ工作平台和VHDL设计语言，设计了一种新型的微波炉控制器系统。该控制器具有系统复位、状态控制、时间设定、烹饪计时、动态显示译码等功能。1.1任务的提出设计一个微波炉控制器1.2设计的基本要求（1）七段数码管及发光二极管完成微波炉的定时及状态显示；（2）控制器的输入信号包括定时控制信号、定时数据的输入、复位信号、开始煮饭的控制信号等；（3）其他（我们自己添加了测试数码管是否能够正常显示的TEST信号）。1基于FPGA技术的微波炉控制器1.3设计的目的和意义目前大部分微波炉控制器采用单片机进行设计，电路比较复杂，性能不够灵活。本文采用先进的EDA技术，利用QuartusⅡ工作平台和VHDL设计语言，设计了一种新型的微波炉控制器系统。该控制器具有系统复...
